数控车床用四五轴分度转台结构

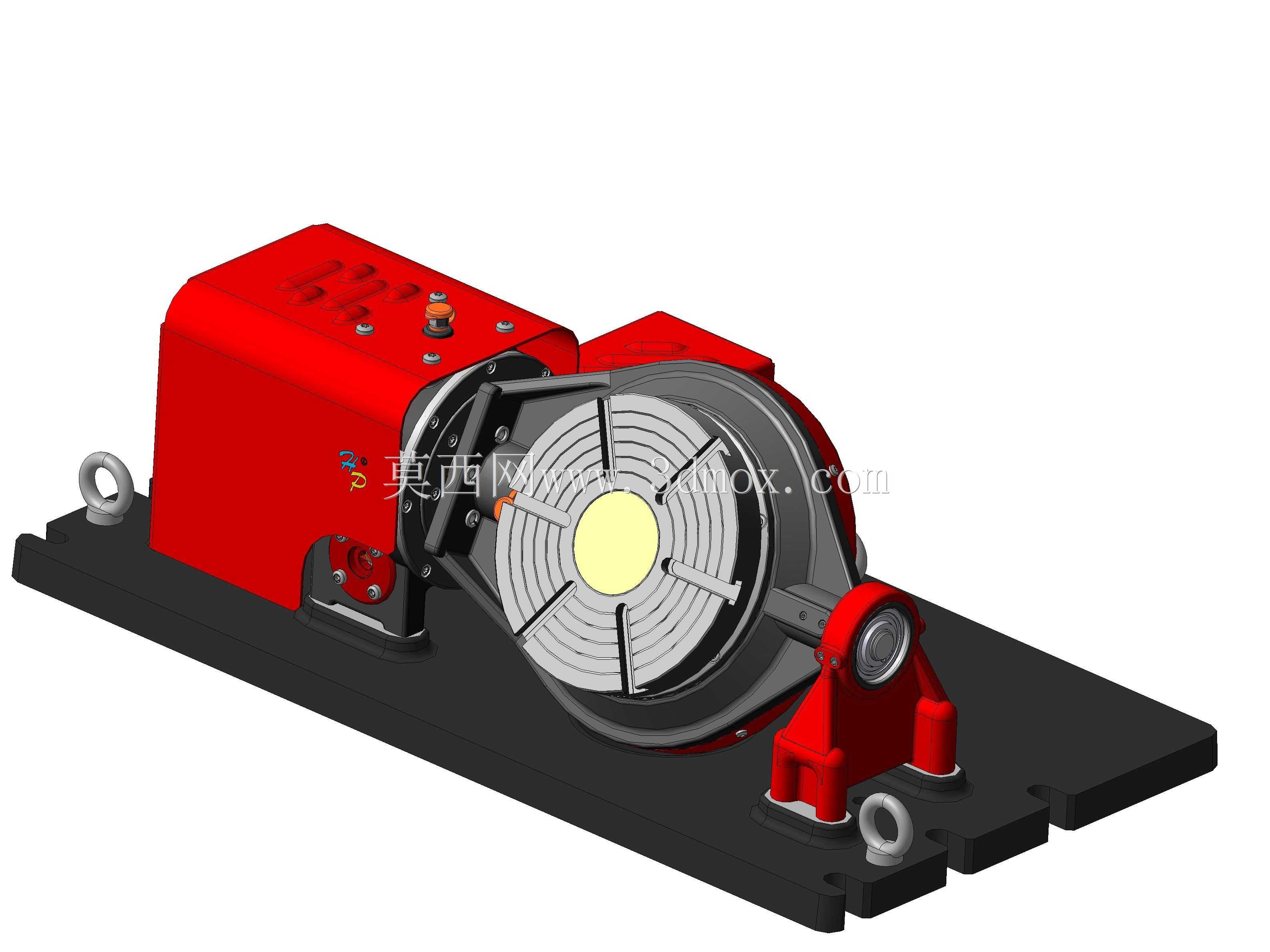

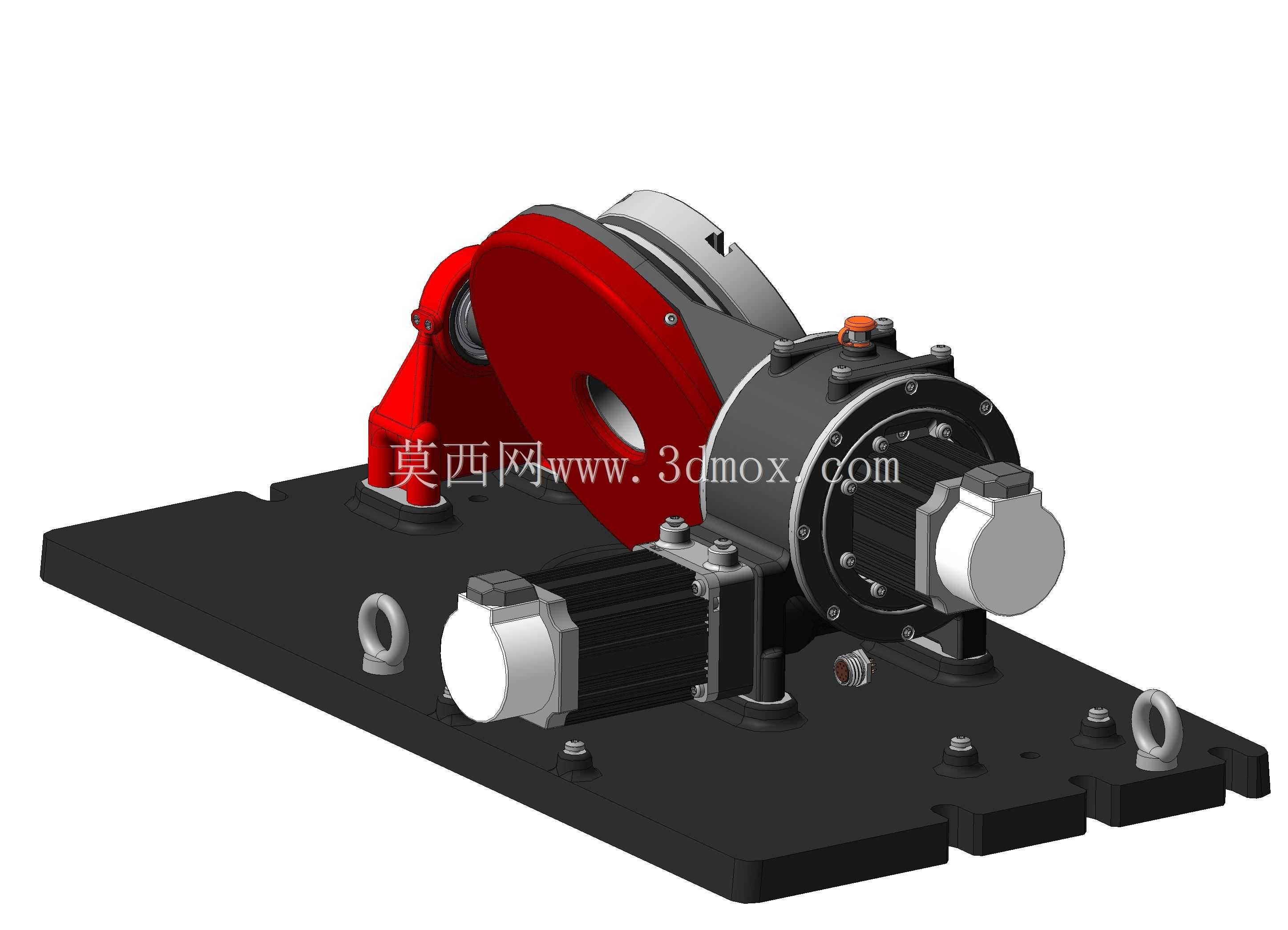

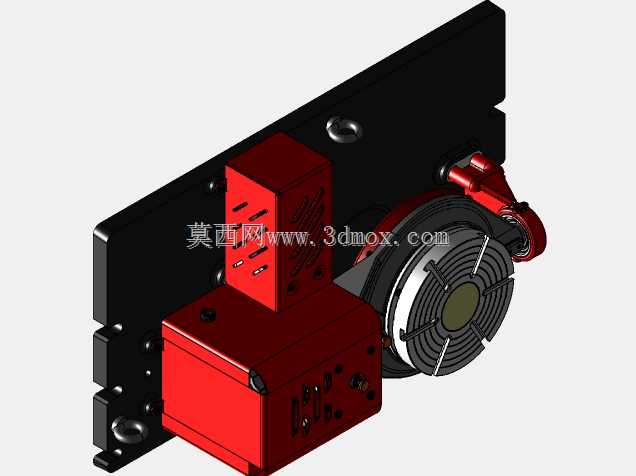

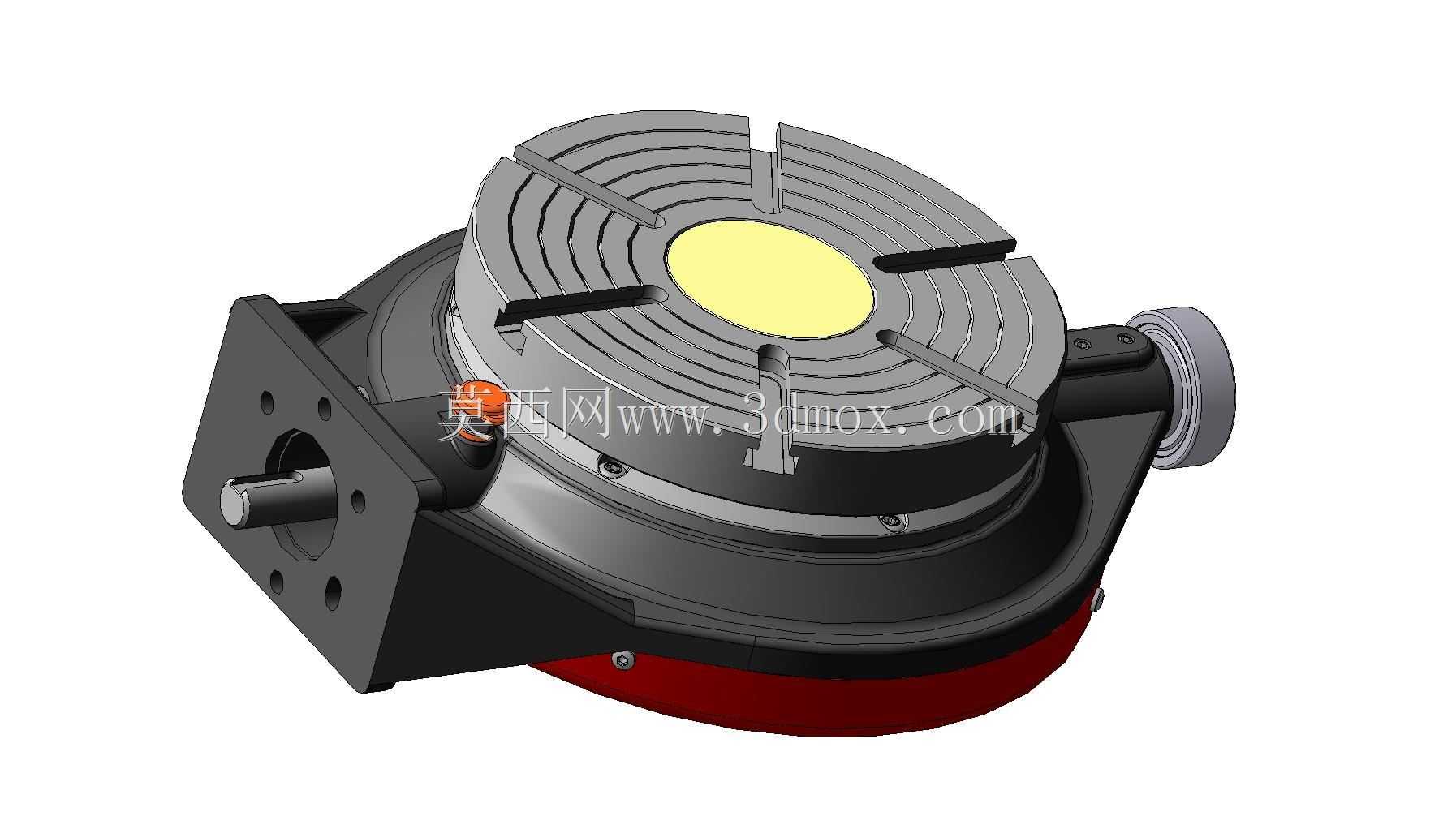

这款回转分度装置主要配套立式加工中心、数控铣床使用，是实现多面体、复杂曲面零件多工序连续加工的核心配套附件，在精密五金、汽车零部件、模具加工车间的多轴加工场景中应用广泛，可帮助设备拓展加工维度，减少工件重复装夹次数，有效降低多次装夹带来的定位误差，提升复杂零件的加工精度与加工效率。从结构设计来看，装置采用箱体式集成布局，左侧为内置传动与锁紧机构的动力箱体，内部集成蜗轮蜗杆传动副与碟簧锁紧结构，可实现大扭矩输出与加工过程中的刚性锁止，避免切削受力时出现转位偏移；中间的回转工作盘面标配三爪自定心卡盘安装接口，盘面均布T型槽，可适配不同规格的手动卡盘、液压卡盘或专用工装夹具，满足不同外形尺寸工件的装夹需求；右侧采用尾座顶尖支撑结构，顶尖座带升降调节功能，可适配不同长度的轴类、盘类零件装夹，顶尖带旋转轴承结构，回转过程中无卡滞，支撑刚性充足。安装层面，整套装置通过底部一体化铸铁底座实现与机床工作台的连接，底座预留标准T型槽安装孔位，可直接适配大部分主流型号加工中心的工作台T型槽间距，无需额外制作过渡连接板；底座做了加厚筋条设计，可承受大切削量加工时的切削振动，保证整体结构稳定性。设计过程中充分考虑了车间实际使用的维护需求，动力箱体顶部预留注油孔与检修盖板，日常维护时无需拆解整个箱体即可完成传动副润滑与易损件更换；箱体侧面设置零点定位销接口，可快速完成转台在机床工作台上的定位校准，缩短设备调试周期。回转分度精度控制在行业常规精密级水平，可满足大部分民用机械零件的多轴加工精度要求，锁紧机构采用径向+轴向双向锁紧设计，锁紧时盘面无抬升偏移，重切削工况下也能保持稳定的定位精度。尾座部分带锁紧手柄，调整到位后可快速锁死位置，适配不同长度工件时的调节效率较高，顶尖采用标准莫氏锥孔接口，可根据加工需求更换不同规格的顶尖或堵头，适配不同类型的零件装夹。整套装置的走线采用内置式走线槽设计，动力线、信号线从箱体侧面的防水接头引出，可避免加工过程中切屑、切削液飞溅损坏线缆，适配车间复杂的加工环境。
