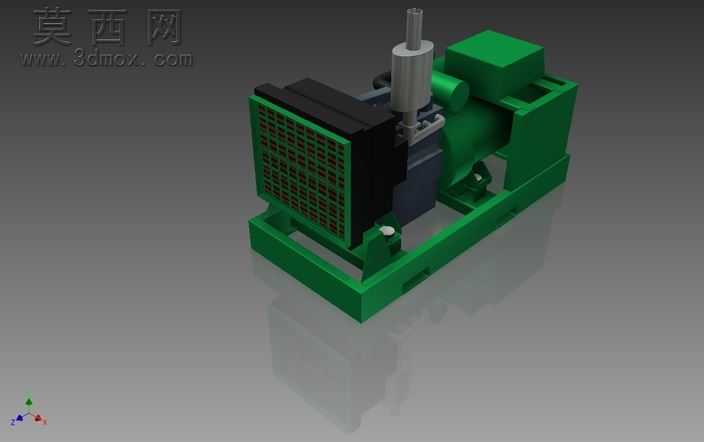

20KW同房间发电机组三维结构模型

本模型为20KW功率等级的同房间用发电机组三维建模成果，建模过程严格参照同功率段常规商用发电机组的实体结构比例进行还原，整体采用一体式撬装底座设计，将动力单元、发电单元、散热单元、控制箱体全部集成在同一刚性机架上，完整复现了小型固定式发电机组的典型布局特征。建模阶段首先完成底座机架的结构搭建，采用型钢焊接式框架结构，预留了各功能部件的安装定位点位，同时在机架底部设计有减震安装位，还原真实机组的减震安装结构；随后依次完成散热模块、动力模块、发电模块、控制模块的独立建模：散热单元采用格栅式水箱散热结构，还原了散热翅片的密集排布特征与防护网罩的网格结构，保证视觉上与真实散热部件的一致性；动力单元与发电单元采用同轴直连的布局结构，还原了两者连接端的法兰对接结构，以及上部排气组件的立式安装形态；控制箱体独立布置在机组侧上方，采用方正的封闭式箱体造型，还原了机组控制单元的独立防护设计。材质渲染阶段针对不同部件匹配对应材质属性：机架与机组主体外壳采用工业绿色金属漆材质，还原设备出厂的标准涂装效果；散热格栅部分做深色哑光处理，区分于主体涂装的同时还原散热部件的材质特征；排气组件采用金属银灰色哑光材质，还原金属部件的质感；连接部位的紧固件、减震垫等小部件也分别匹配金属、橡胶的对应材质，提升整体渲染的真实感。模型完整还原了机组各部件的装配关系，各独立部件的相对位置、连接结构都参照真实机组的装配逻辑设计，可清晰观察到发电机组从动力输入到电力输出的整体结构布局，也能直观看到散热系统、排气系统、支撑系统的排布方式，能够作为家具场景、机房场景的配套三维素材使用，也可用于小型发电机组结构认知的参考素材，帮助理解同功率段常规发电机组的整体构成与部件布局逻辑。
