离心式风机电机一体化装配结构

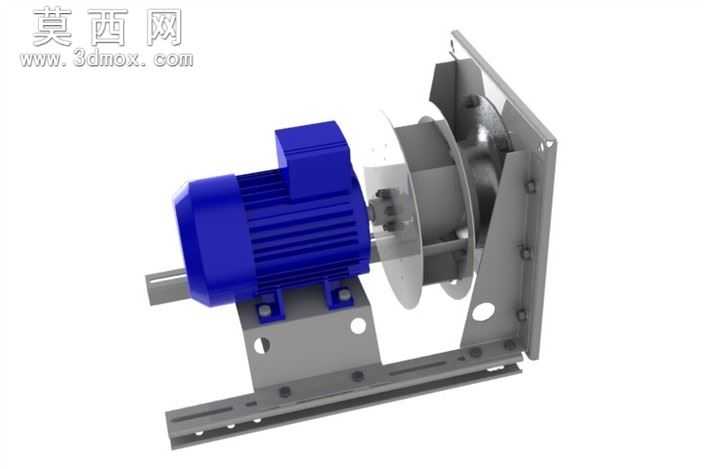

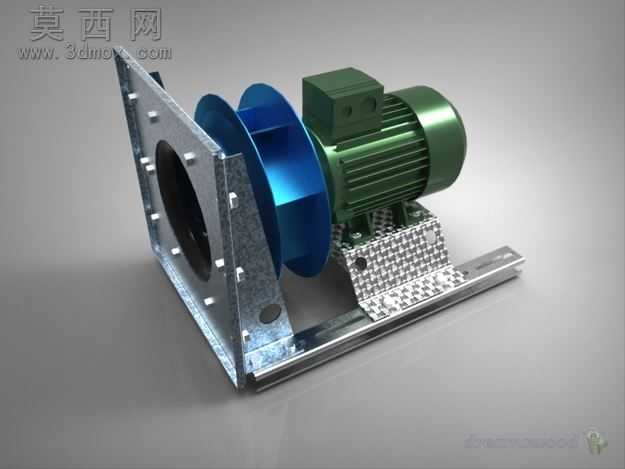

本模型为离心式风机与驱动电机集成的一体化装配结构，整体采用三维参数化建模方式完成全零件构建与装配约束，完整还原了设备的真实结构形态与装配逻辑。建模过程中首先完成核心驱动电机的主体构建，对电机外壳的散热筋结构、接线盒腔体、端盖安装位都做了精细化的特征还原，保证电机外形与实际工业产品的尺寸比例完全一致，散热筋的排布、接线盒的安装角度都参考通用工业电机的设计规范设置，还原了铸铁材质电机外壳的厚重质感。风轮部分采用多翼式离心叶轮结构，建模时对叶片的曲面弧度、轮盘的连接结构、进风口的导流弧面都做了精准的曲面构建，保证叶片的型线符合离心风机的气动设计要求，金属蓝色的风轮材质还原了镀锌钢板冲压成型的表面质感，叶片与轮盘之间的连接位做了贴合实际的焊接结构示意。安装支架部分采用折弯钣金结构建模，分别构建了电机固定底座、风轮侧的安装法兰支架以及底部的滑轨安装座，对钣金件的折弯圆角、安装孔位、加强压筋都做了细节还原，法兰支架上的螺栓安装孔按照圆周等距排布，孔位尺寸与风轮、电机的安装定位完全匹配，底部滑轨预留了位置调节的长圆孔，还原了实际安装时可调整电机位置、张紧相关部件的设计细节。整体装配过程中采用同轴约束、面贴合约束、孔位对齐约束完成所有零件的定位，清晰展现了电机输出轴与风轮的传动连接关系，各部件之间的装配间隙都参考实际产品的装配公差设置，不存在干涉问题。渲染阶段采用工作室级别的光照设置，金属钣金件的反光特性、电机外壳的铸铁哑光质感、风轮的金属亮面质感都通过材质参数调整做了区分，多角度的渲染视图可以清晰展示设备的整体外观、各部件的连接关系以及安装结构细节，完整呈现了这款排风设备核心动力段的结构设计，可用于风机产品的结构展示、安装教学、相关排风设备的方案设计参考，也可作为同类产品建模练习的参考范例，帮助理解机电一体化通风设备的结构组成与装配逻辑。
