NEMA34规格86型85海里步进电机结构模型

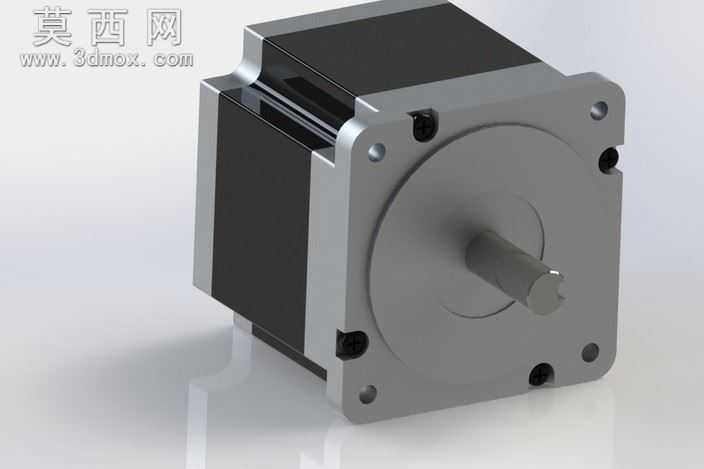

本模型为NEMA34标准规格的86系列步进电机三维结构模型，建模过程严格遵循步进电机的实际工业设计规范，完整还原了该款85机身长度步进电机的全部结构细节。建模阶段首先依据NEMA34电机的安装法兰标准确定前端盖的安装孔位、止口尺寸与输出轴的轴径、轴伸长度，确保模型的安装接口尺寸完全符合行业通用标准，可直接用于设备装配的干涉校验与布局设计。模型采用分层建模逻辑，依次构建前端盖、定子组件、转子组件、机身外壳、后端盖、输出轴等核心部件，各部件间的装配关系完全匹配实际电机的装配公差要求，清晰展现了步进电机内部定转子的配合间隙、轴承安装位、绕组排布空间等关键结构特征。渲染阶段针对不同部件赋予了贴合实际的材质属性：机身外壳采用哑光黑色喷塑金属材质，还原工业电机外壳的磨砂质感；前后端盖采用压铸铝合金材质，呈现金属切削加工后的细腻银灰色金属光泽；输出轴采用调质不锈钢材质，表现出机加工轴类零件的光亮金属质感；安装孔位、紧固螺丝等细节也做了对应的材质区分，整体渲染效果真实还原了工业步进电机的外观特征。模型结构设计上充分考虑了86系列步进电机的散热需求，机身外壳的加强筋结构、端盖的散热槽细节都做了完整还原，同时兼顾了电机出线端的结构预留，符合该类电机实际生产中的结构设计思路。该模型可用于数控设备、自动化传动机构的设计选型参考，也可作为机电一体化教学中步进电机结构认知的演示素材，帮助设计人员直观了解该规格步进电机的外形尺寸与安装匹配特性，在设备设计阶段提前完成电机安装位的空间校核，减少实际选型装配中的尺寸匹配问题。
