老式B型车身车架焊接定位工装夹具

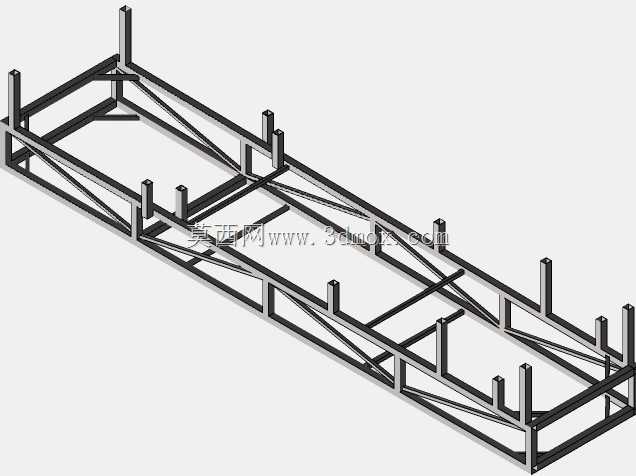

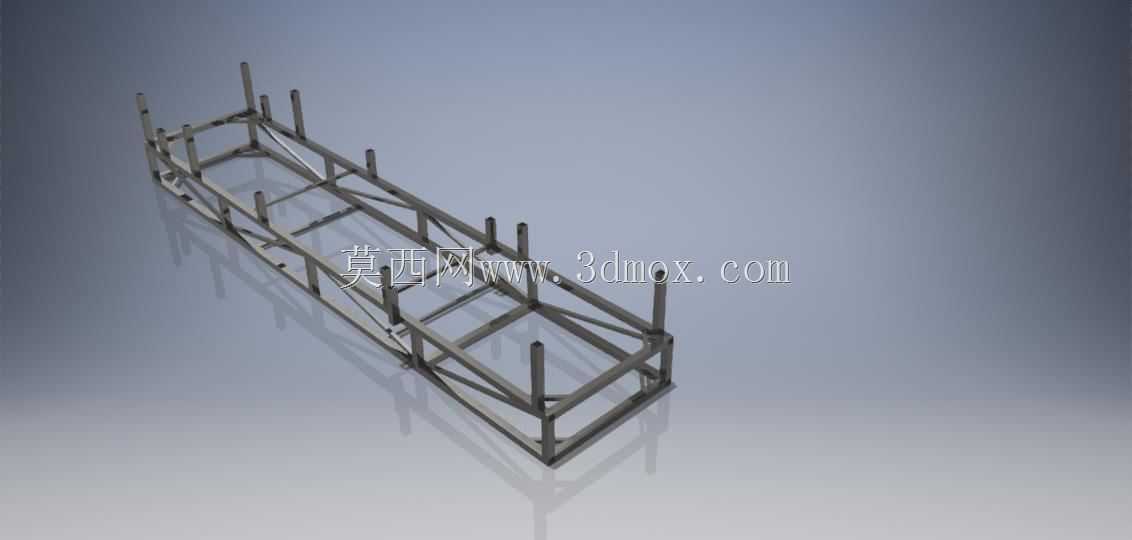

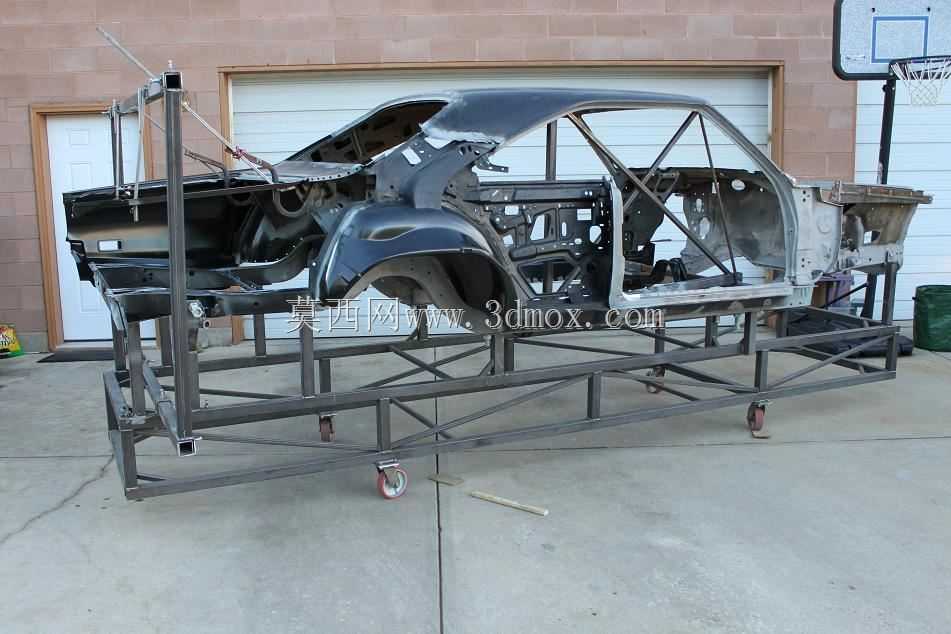

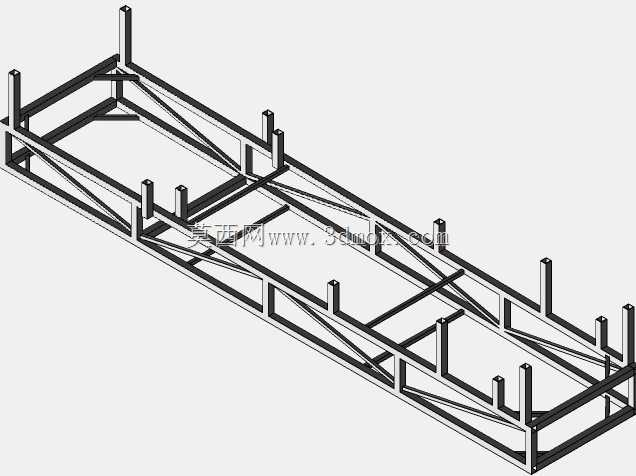

在整车试制与小批量复古车型修复作业场景中，车架焊装环节的定位精度直接决定后续车身覆盖件的装配匹配度，以及整车行驶过程中的底盘受力均匀性，这套车架夹具正是针对非承载式车身的矩形管车架焊装工序设计的定位工装。整套夹具采用矩形钢管焊接成型的主体框架作为承载基底，框架的长宽尺寸完全匹配对应车型的车架外轮廓边界，所有定位立柱的安装位置均严格对应车架纵梁、横梁的交叉节点，以及车架上用于安装车身悬置、悬挂支座的关键点位，确保组焊过程中每一段管材的相对位置不会出现偏移。从结构设计逻辑来看，这套夹具没有采用复杂的气动或液压夹紧结构，而是通过固定高度的立式定位柱实现管材的侧向与竖向限位，定位柱的直径与高度经过匹配计算，既能够在管材拼接时提供足够的侧向支撑，避免焊接过程中管材受热变形产生错位，又不会在焊缝完成后阻碍车架整体从夹具上吊离，适配小批量作业场景下的低成本、快周转需求。夹具的主体框架下方设置了均匀分布的支撑脚，确保整套工装放置在车间地坪上时保持水平状态，不会因为地面不平导致定位基准出现倾斜偏差，框架的横向与纵向连接梁之间额外增加了斜向加强筋，避免长期使用后框架自身出现焊接变形，导致定位精度失准。在实际使用过程中，作业人员可先将裁切好的纵梁管材沿夹具长度方向贴靠对应定位柱放置，再依次将各段横梁嵌入对应定位柱形成的卡槽内，确认各段管材的对接间隙符合焊接工艺要求后，即可先进行点焊固定，待所有点位点焊完成确认整体尺寸无偏差后，再完成全焊缝的焊接作业。这套夹具的定位点位完全规避了车架的焊缝位置，不会在焊接过程中与焊枪产生干涉，作业人员可从框架的两侧及上方无阻碍地完成所有焊缝的施焊操作，无需反复调整工件位置。针对复古车型修复中常见的管材尺寸公差波动问题，这套夹具的定位柱预留了微小的调整间隙，可适配同系列不同年款车型车架的细微尺寸差异，无需重新制作整套工装即可完成多台同类型车架的焊装作业，大幅降低了小批量生产与修复作业的工装投入成本。夹具整体采用普通碳钢材料焊接制作，加工难度低，常规的机加工与焊接车间即可完成制作与后期维护，定位柱表面经过淬火处理，提升耐磨性能，避免长期使用后定位柱磨损导致定位间隙过大，影响车架的组焊精度。
