板料冲压成型用级进式冲压工装结构

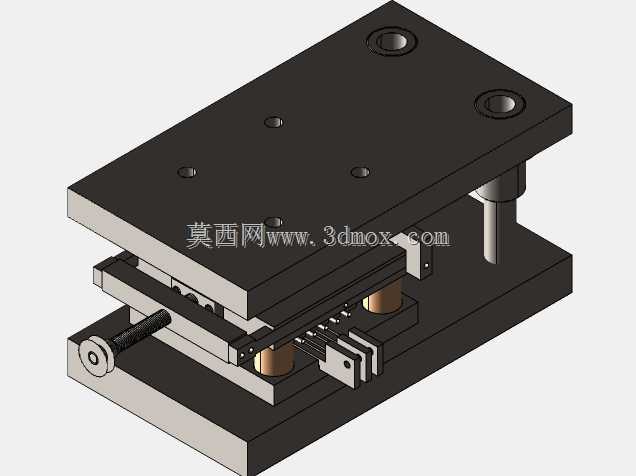

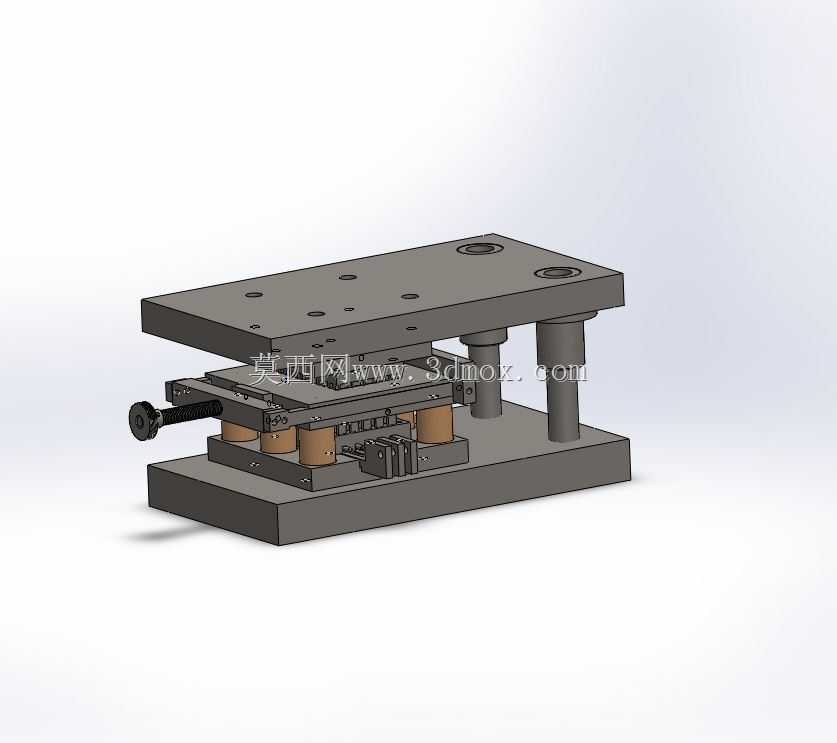

这套冲压工装主要面向中小尺寸五金薄板件的批量冲制场景，常见于电子接插件、家电五金配件、小型汽车冲压件的连续生产工序，适配常规开式机械压力机的安装接口，可在单次滑块行程内完成多道连续冲压工序，减少工件多次定位带来的形位公差累积。从结构布局来看，整套工装采用后侧导柱模架作为承载基础，两根导柱与安装在上、下模座的导套做高精度间隙配合，合模过程中可全程保证上下模的对中精度，避免冲裁间隙不均导致的啃模、毛刺超差问题。上模部分集成了冲裁凸模、成型凸模、卸料弹性组件，其中卸料板采用独立的弹性元件提供压料力，合模前先将板料压紧在凹模表面，防止冲裁过程中板料翘曲移位，开模时又能将箍在凸模上的废料顺利卸下，避免带料影响连续送料。下模部分对应设置了凹模镶块、定位挡料结构、顶出组件，凹模采用镶拼式设计，局部刃口磨损后可单独更换镶块，无需整体报废凹模，大幅降低后期维护成本。设计过程中优先考虑了安装边界的适配性，上模柄采用标准圆柱结构，可直接卡入压力机滑块的模柄孔内锁紧，下模座的安装槽孔间距匹配常规压力机工作台的T型槽尺寸，无需额外加工过渡连接板即可完成装夹。模架闭合高度、开模行程都经过匹配计算，适配公称压力16吨到63吨区间的通用开式压力机，无需对设备做额外改造即可投入使用。功能层面，这套工装可根据加工零件的工序需求，依次完成冲定位孔、冲裁外形、折弯成型、落料分离的全流程作业，送料方向设置了可调式挡料销，可适配不同步距的卷料送料，配合自动送料机即可实现无人化连续冲压生产。结构上所有弹性元件都设置了预压缩量，保证压料力在整个冲压行程中保持稳定，避免薄料冲制时出现压痕、起皱缺陷；导柱导套配合面预留了润滑脂存储槽，日常维护时只需定期加注润滑脂即可保证长期运动精度，无需频繁拆解保养。针对冲压过程中产生的废料，下模座对应冲裁位置设置了漏料孔，冲裁下的废料可直接通过漏料孔落入压力机下方的废料槽，无需人工频繁清理模面，减少生产过程中的停机等待时间。
