车间用数字测角仪3D打印安装支架

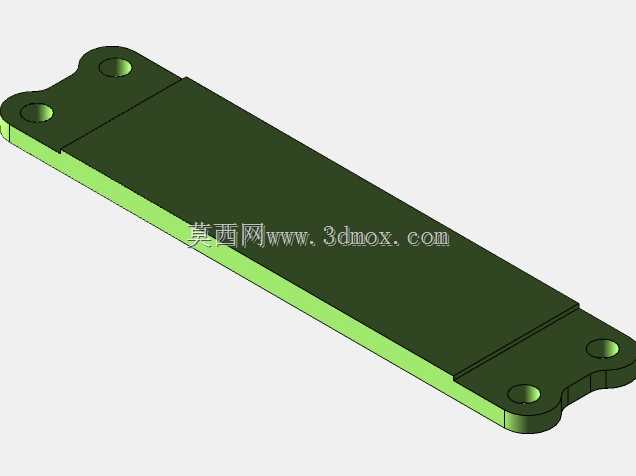

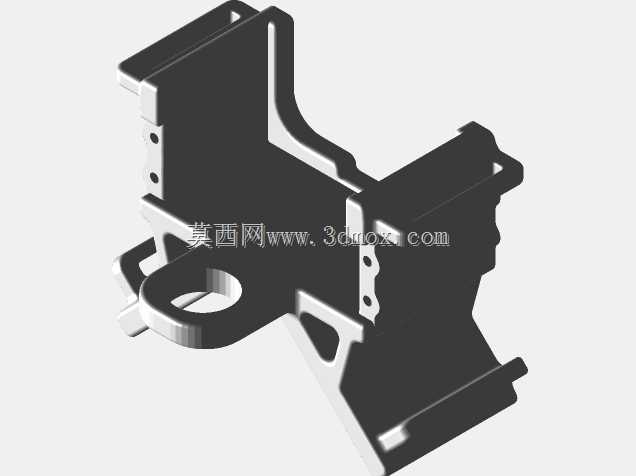

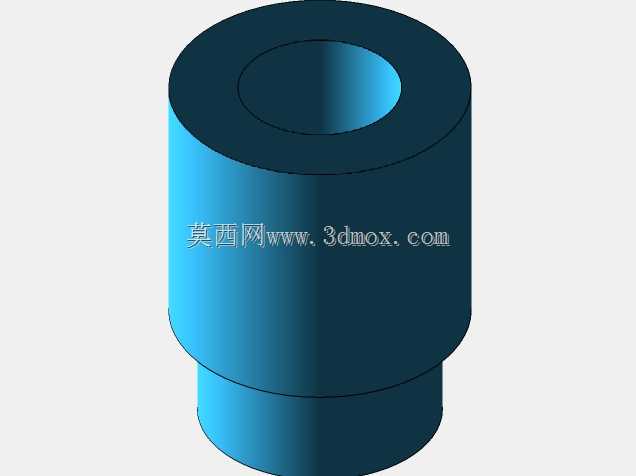

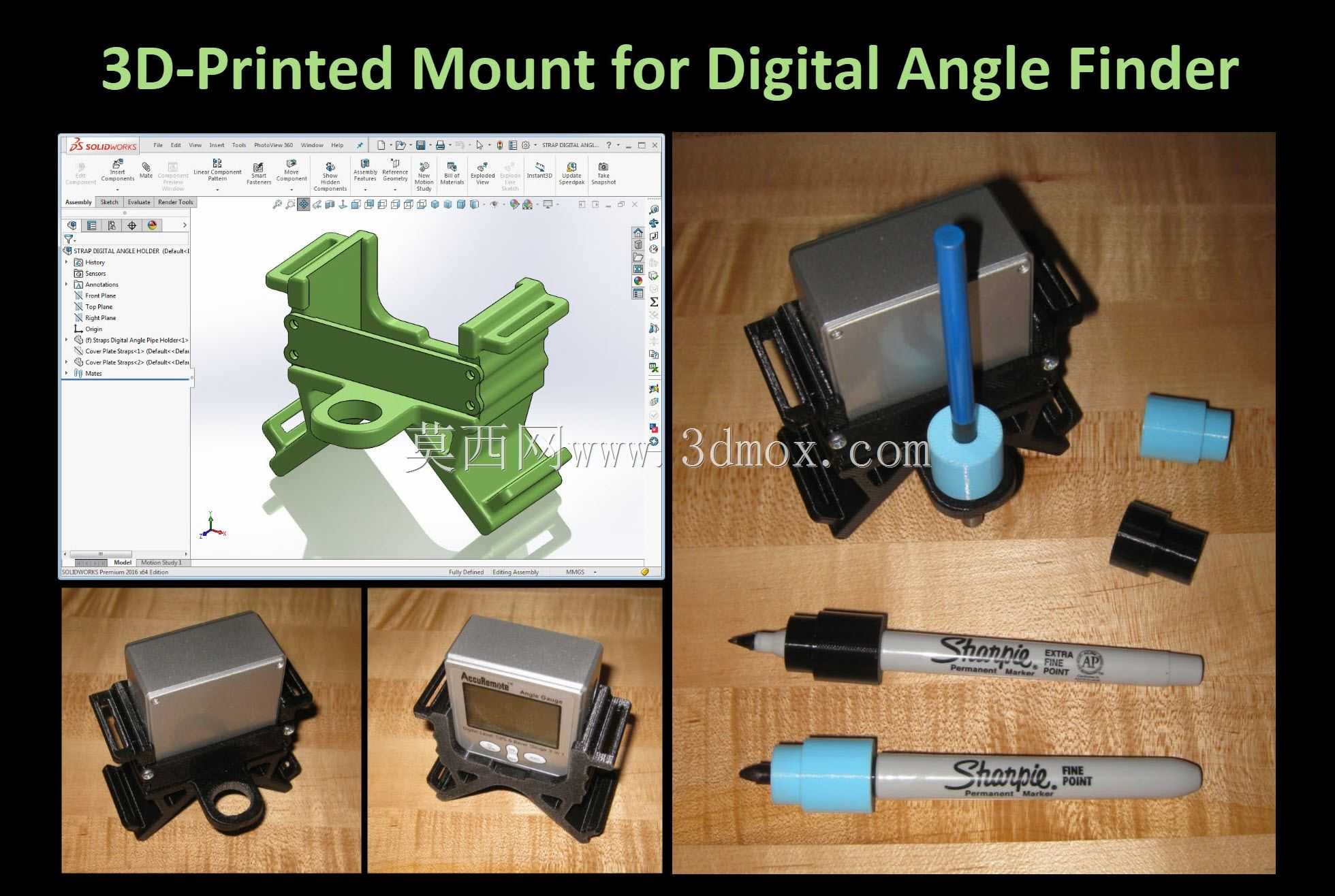

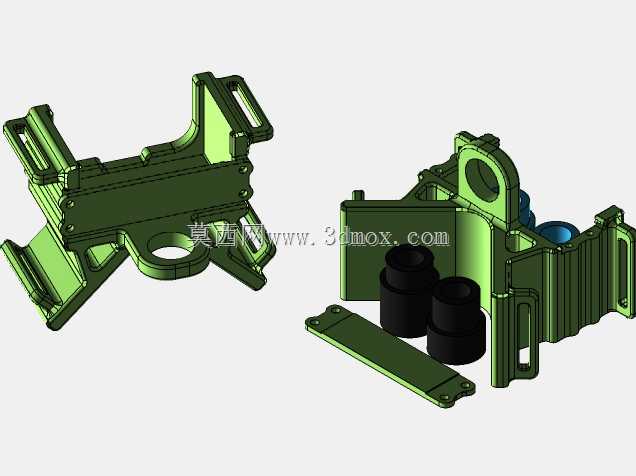

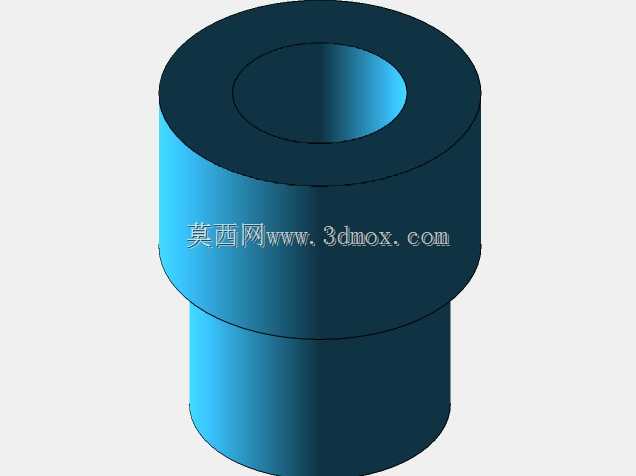

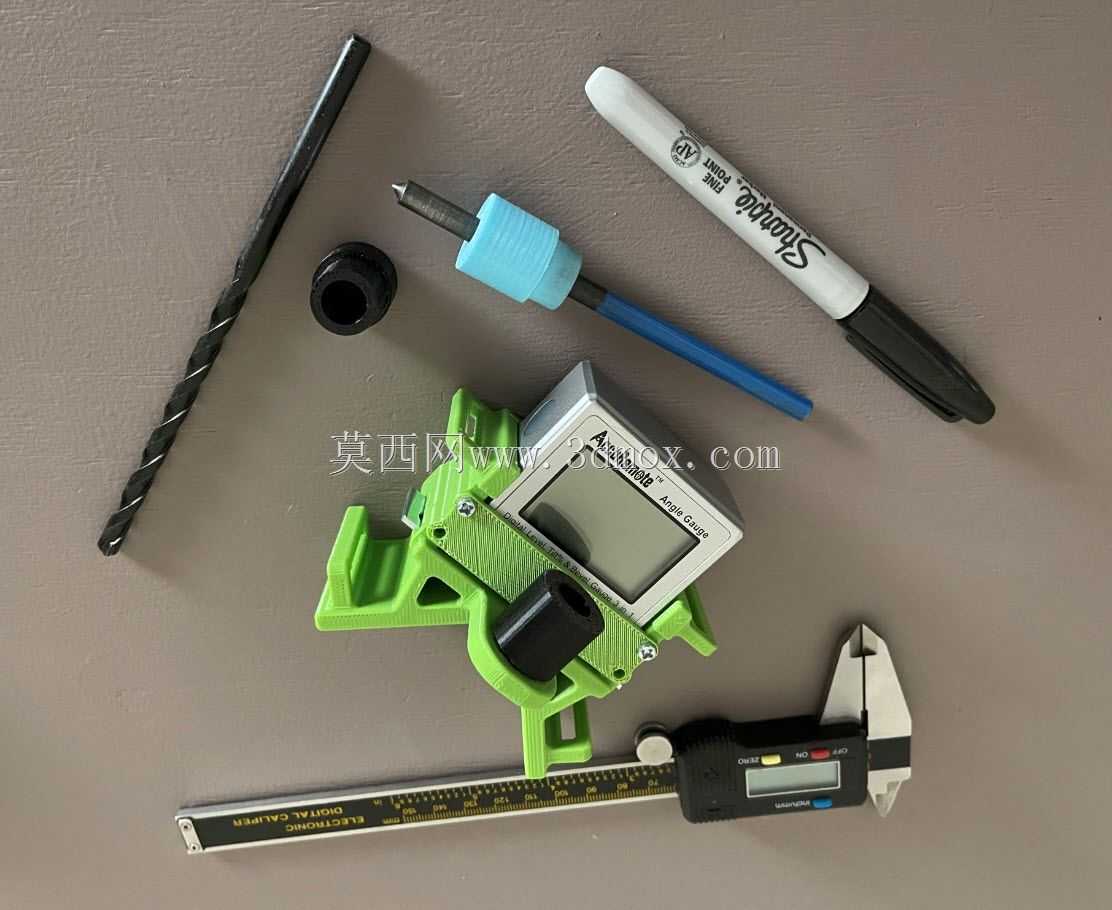

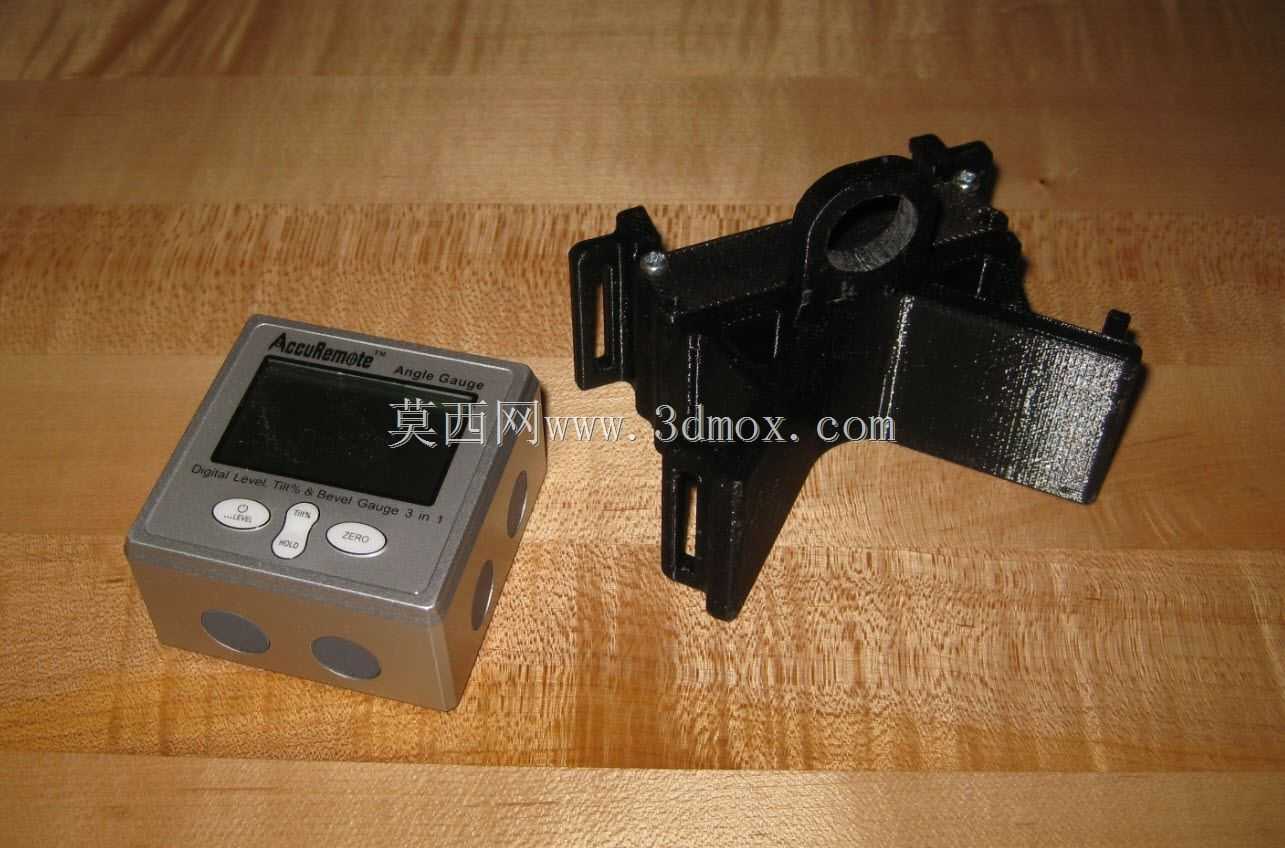

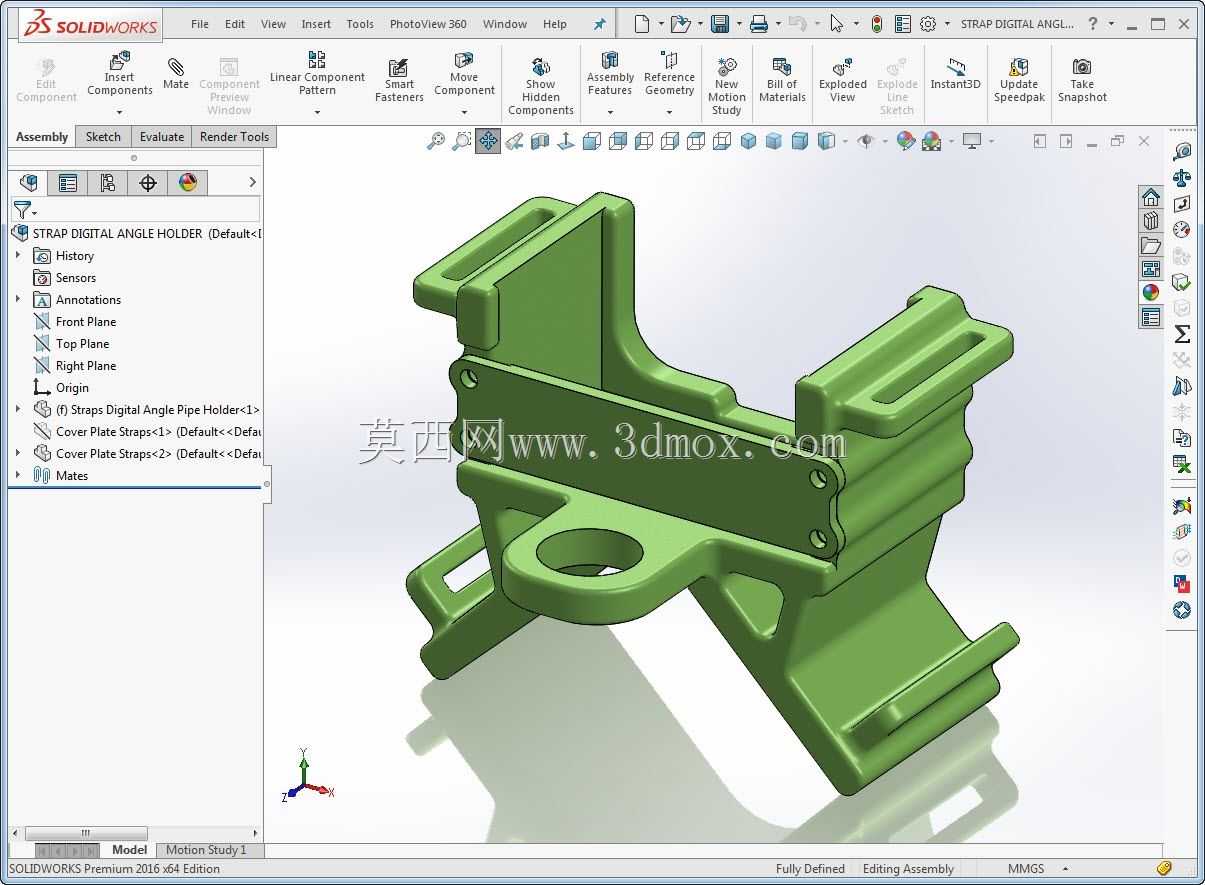

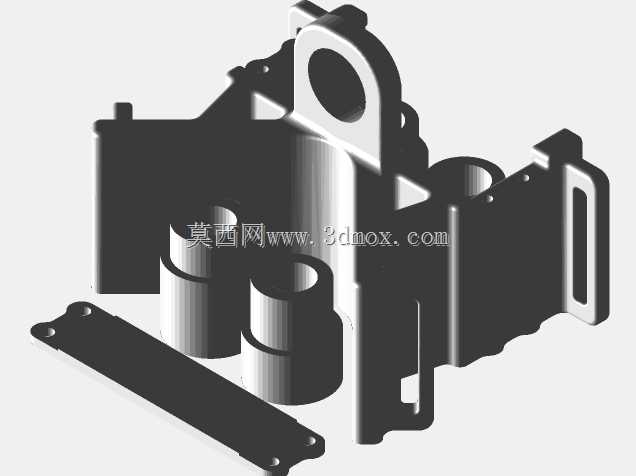

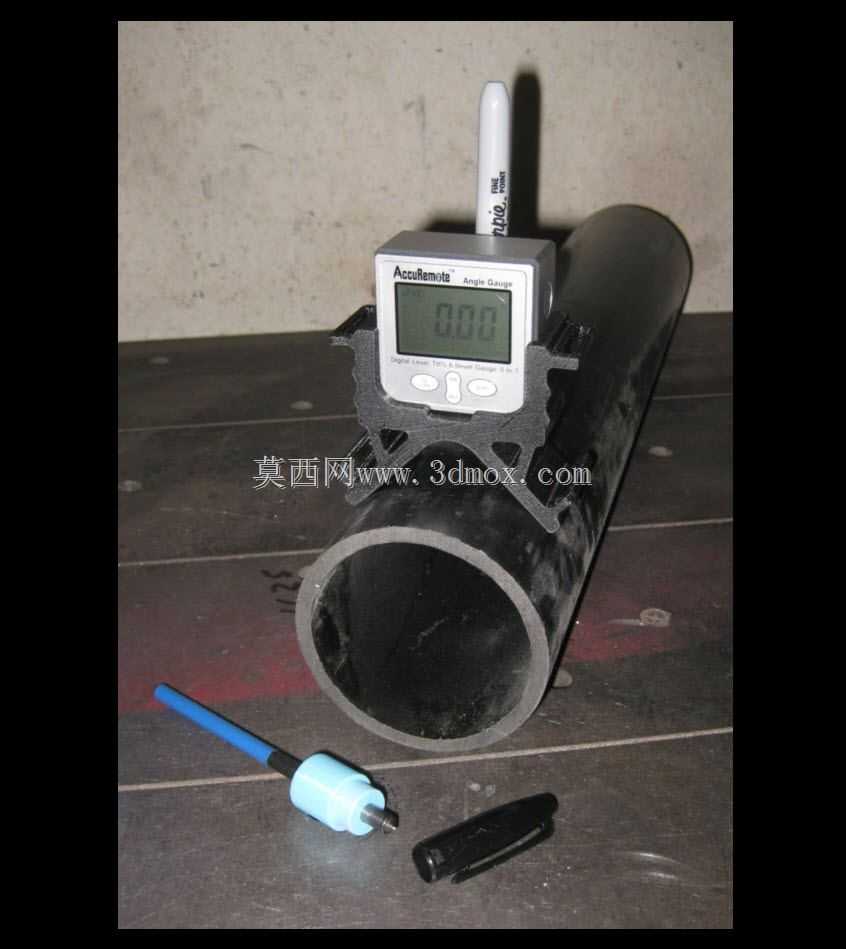

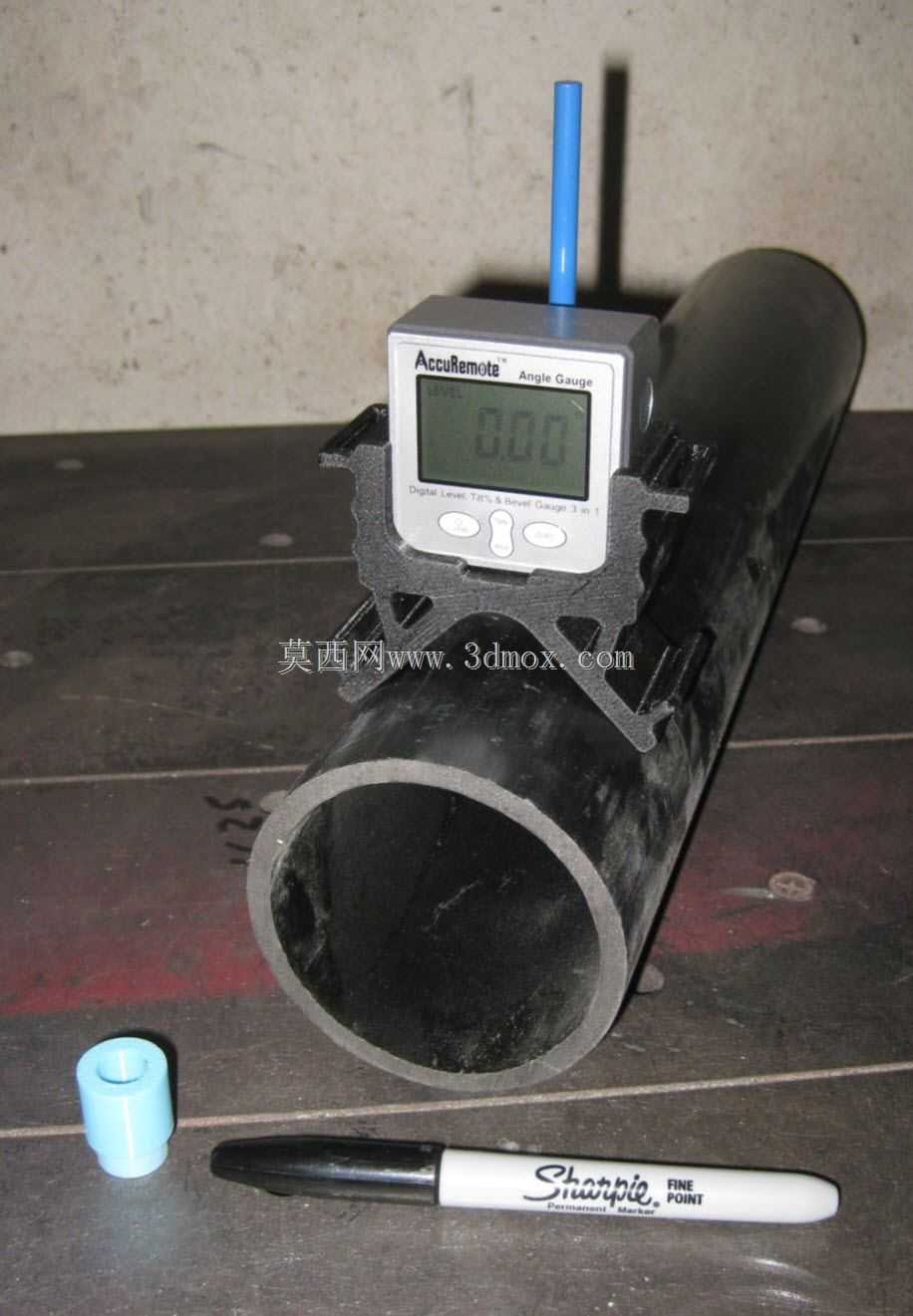

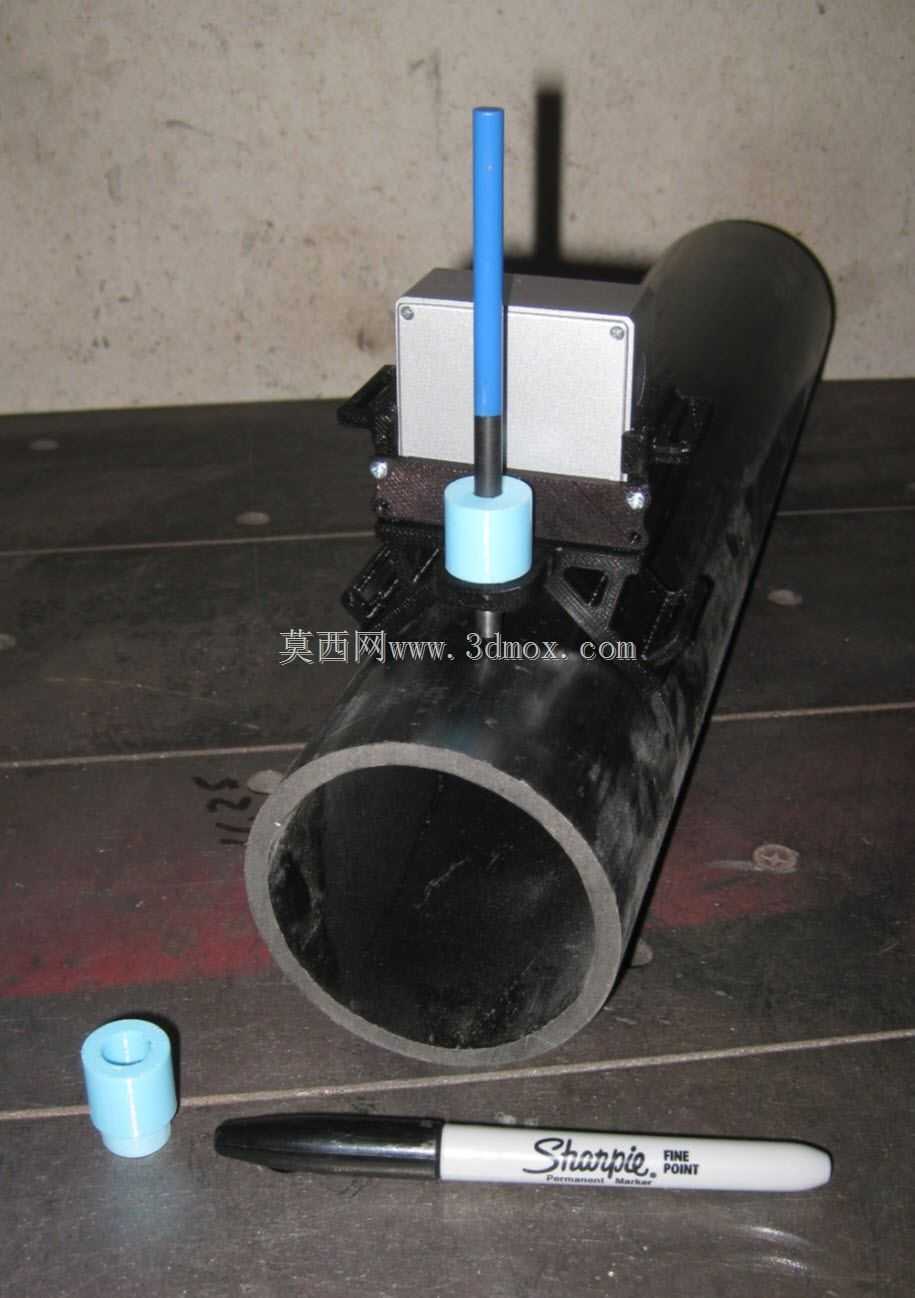

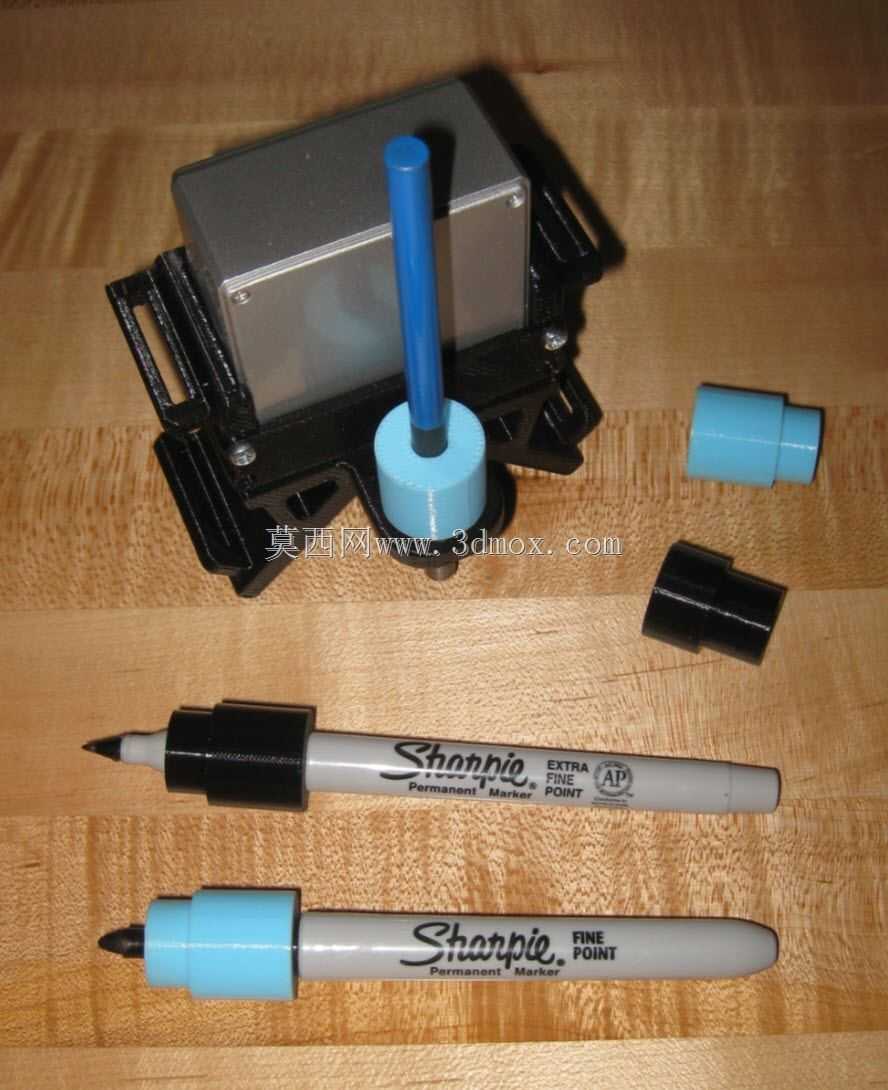

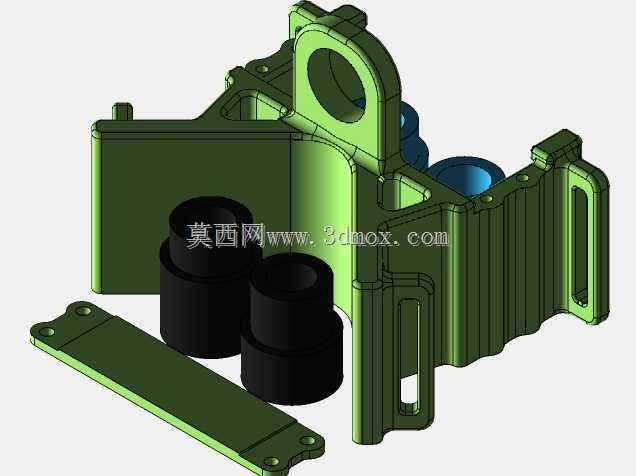

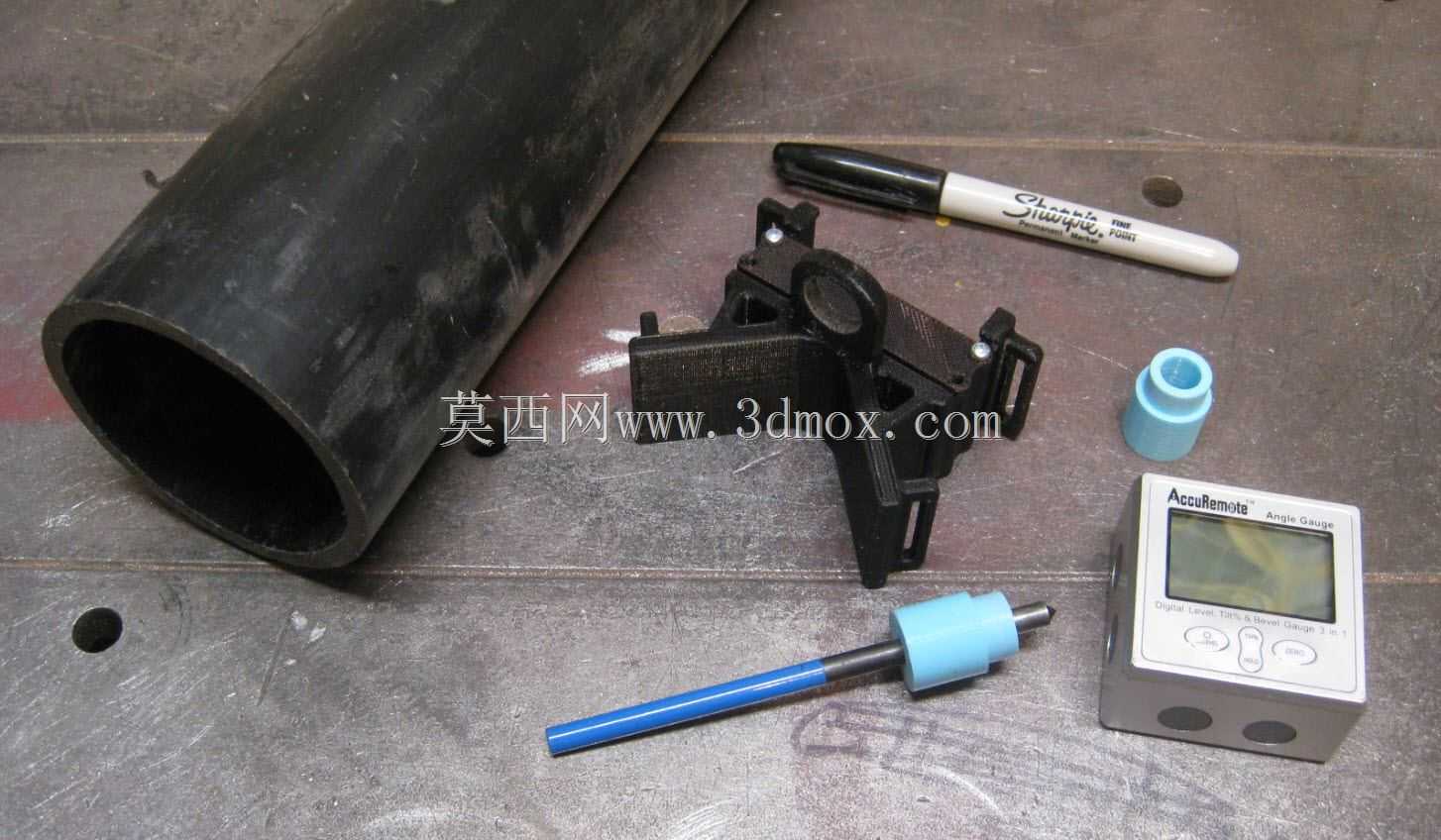

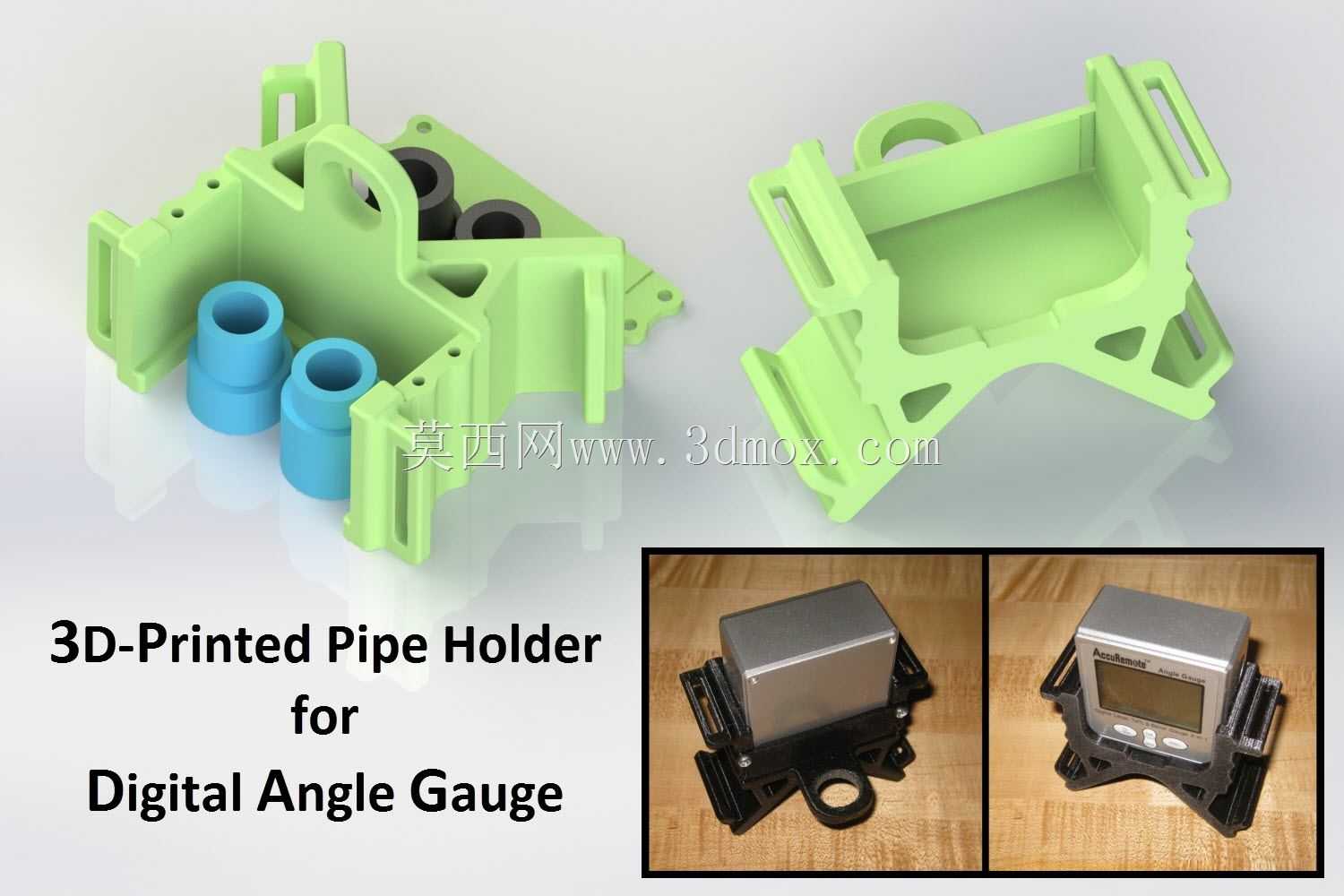

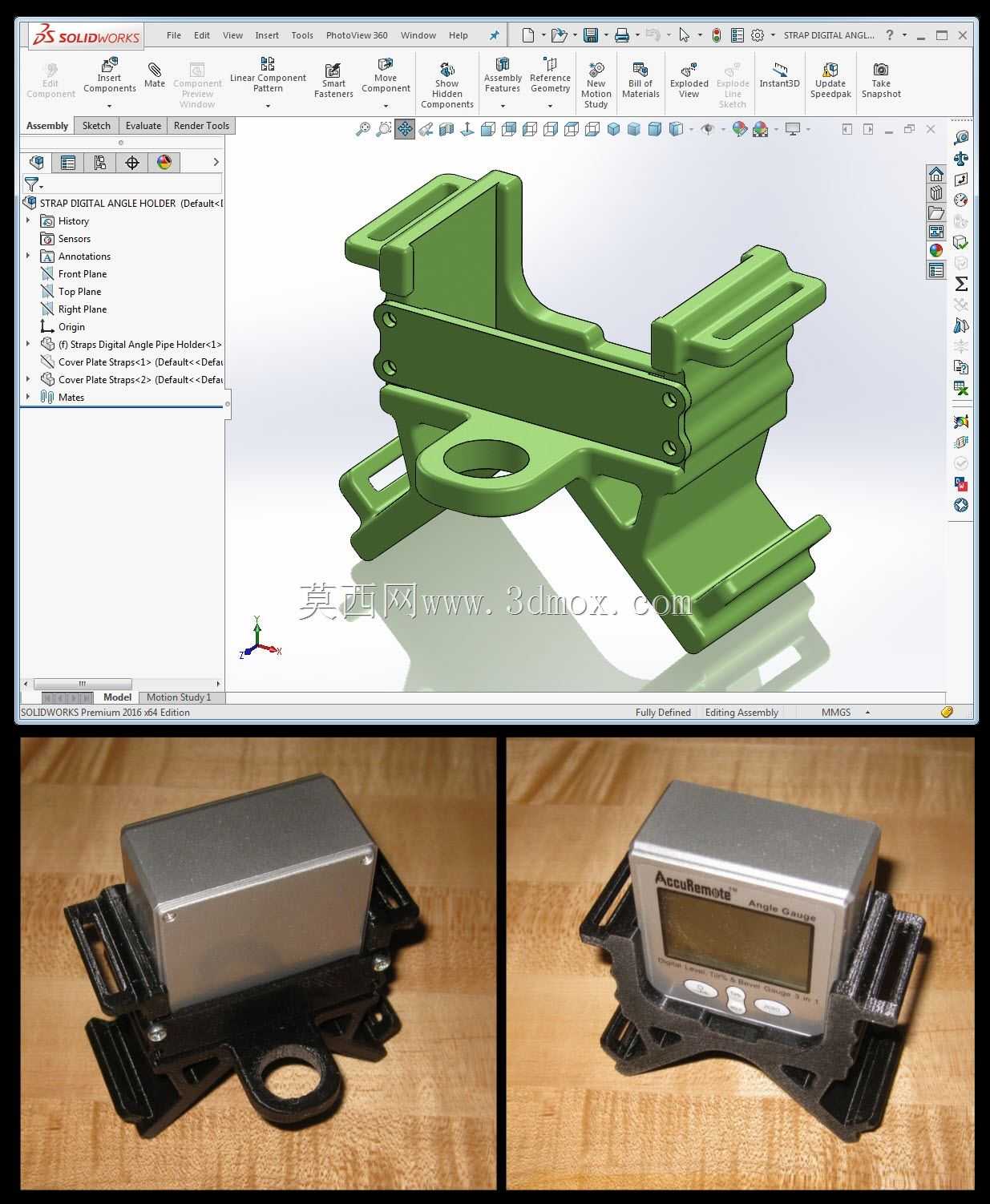

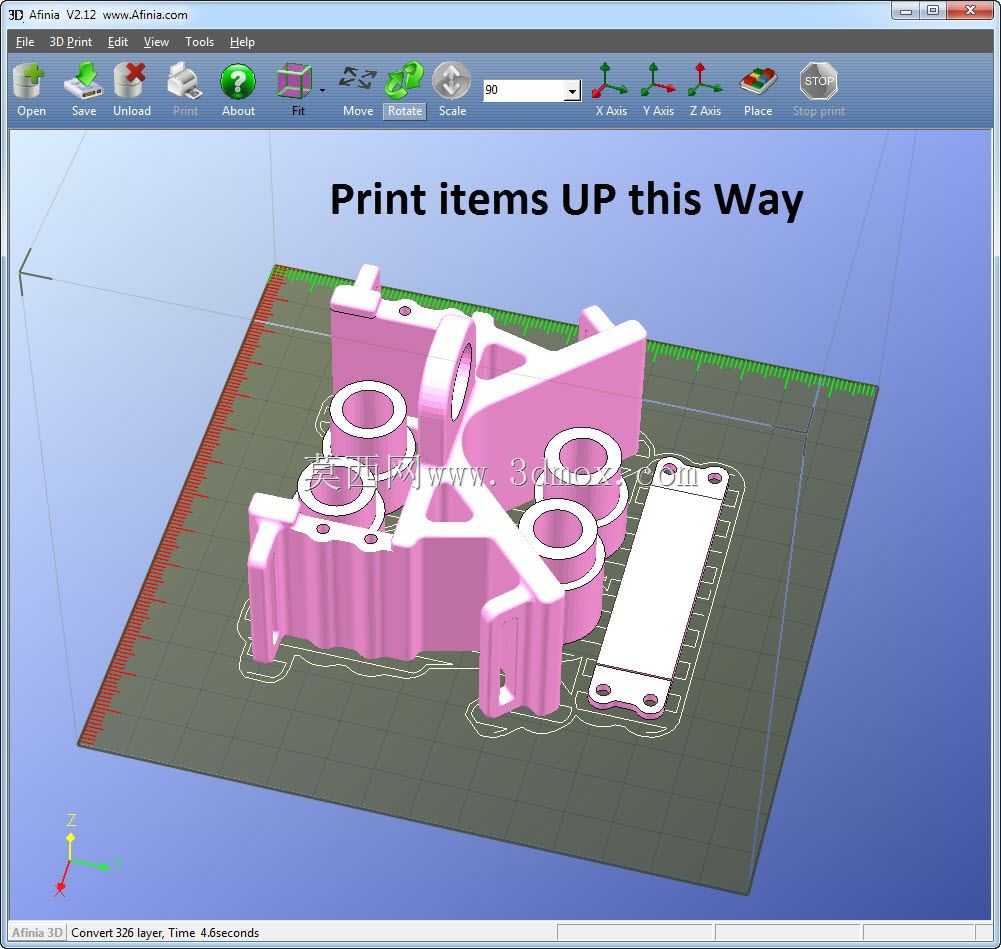

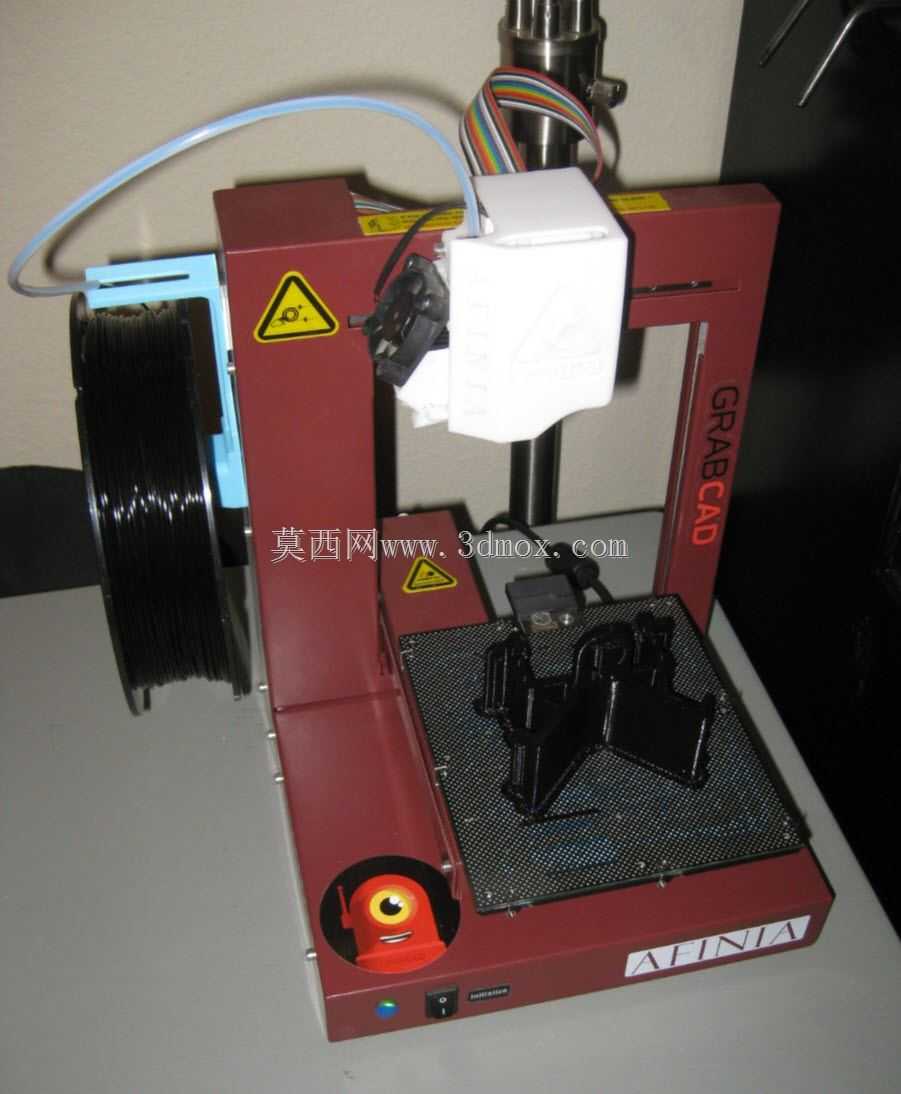

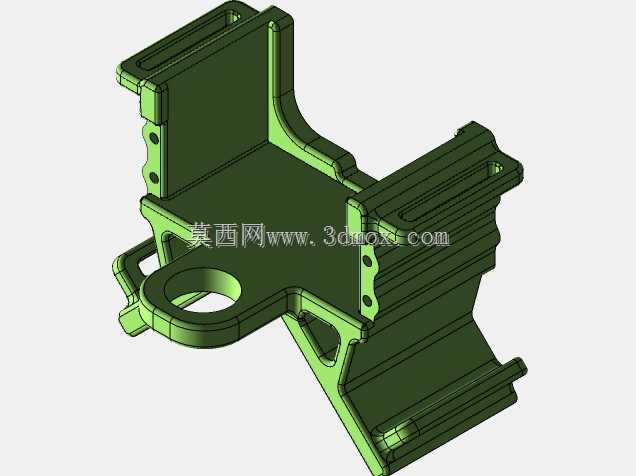

在机加工、装配类车间的日常作业里，角度测量是贯穿划线、装夹、调校全流程的高频操作，手持数字测角仪虽然读数直观精度可靠，但实际使用时经常遇到放置不稳、需要反复腾手扶稳、测量基准难对齐的问题，尤其是在设备机架、工装夹具的立面调校场景下，没有固定支撑的测角仪很难稳定贴附测量面，容易出现读数偏差甚至滑落磕碰的情况。这款安装支架正是针对这类车间实操痛点设计，主体采用适配FDM3D打印的结构形态，不需要额外支撑即可完成打印制作，整体结构围绕数字测角仪的外形轮廓做包覆式限位，内腔预留的间隙刚好可以容纳常规尺寸的盒式数字测角仪，侧壁的限位筋可以卡住测角仪的侧边，避免测量过程中设备出现窜动偏移。支架底部设计了带通孔的挂装结构，除了可以通过尼龙搭扣将整套支架绑定在方管、圆管类的车间工位构件上，上部的安全带挂钩结构可以在更换绑带、调整安装位置时提供临时防脱限位，避免调整过程中支架连带测角仪从高处掉落，这点在大型机架的高空调校作业中实用性很强，以往调整绑带时必须一手扶稳设备一手操作，有了这个防脱挂点就可以临时挂住支架，双手调整绑带的张紧度，操作安全性提升明显。支架侧面还预留了记号笔的插接位，作业时可以把常用的记号笔直接插在支架上，测量标记同步完成，不用反复在工具袋里掏取记号笔，减少作业过程中的无效动作。从安装边界来看，支架的绑带过槽宽度适配常用的20mm宽尼龙搭扣，可绑定的构件直径范围覆盖15mm到60mm的圆管、边长20mm到50mm的方管，基本覆盖车间里常见的工位架、设备机架的型材尺寸，不需要额外做转接件即可完成固定。支架和测角仪接触的面都做了0.2mm的余量设计，打印完成后不需要做过多的打磨修整，就可以顺畅把测角仪卡入安装位，反复拆装也不会出现松动晃量。实际车间使用中，这套支架可以把测角仪快速固定在需要测量的构件旁，不需要人工手扶即可稳定读取角度数值，在批量工件的角度调校、设备安装的水平度校准、工装夹具的角度定位场景下，都能有效降低操作难度，减少测量辅助时间，而且3D打印的制作成本极低，出现结构损坏可以快速重新打印替换，不需要专门开模或者外协加工，非常适合车间一线根据自身使用需求做小范围的结构调整。
