激光切割拼装木质剑球玩具结构设计

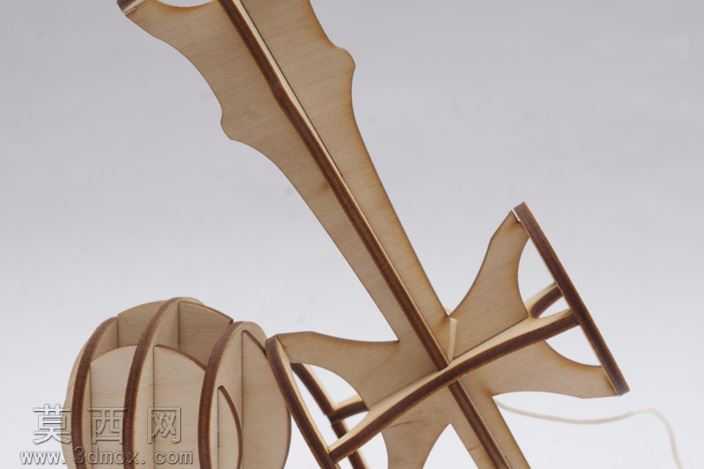

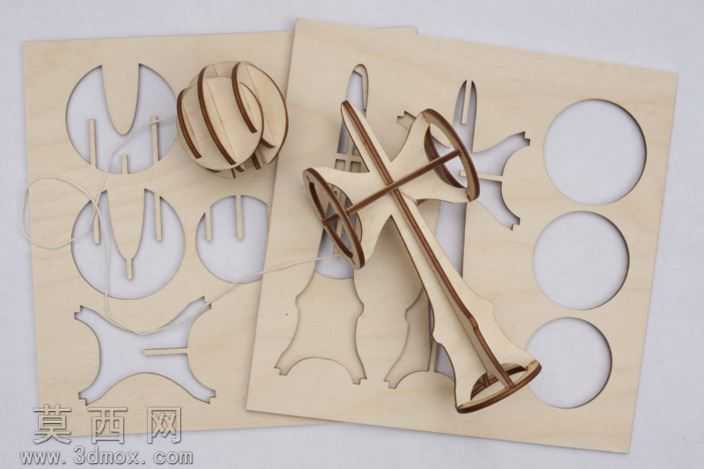

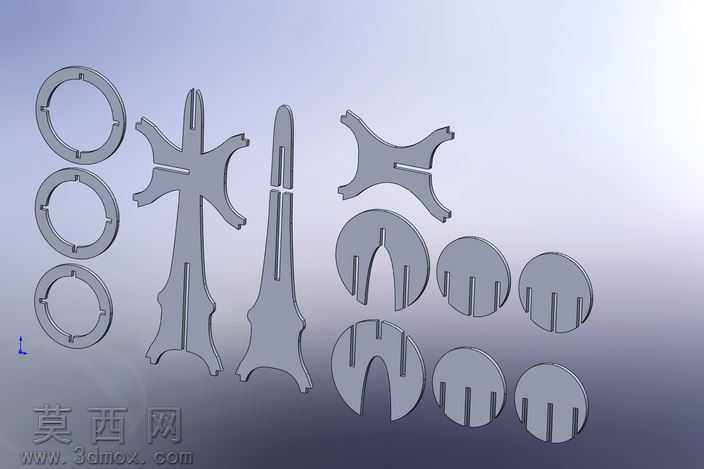

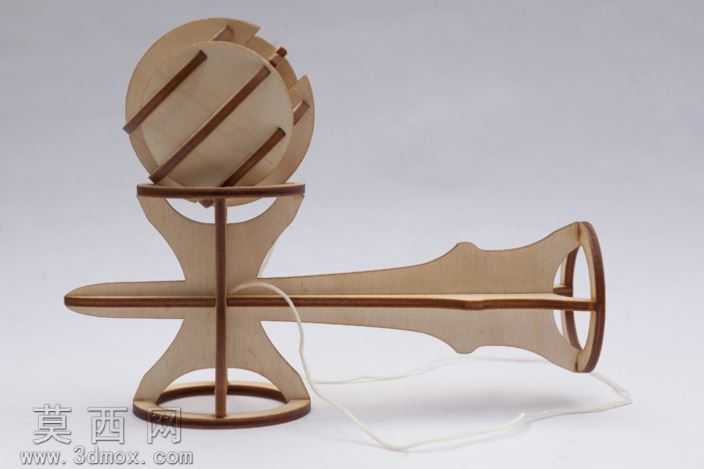

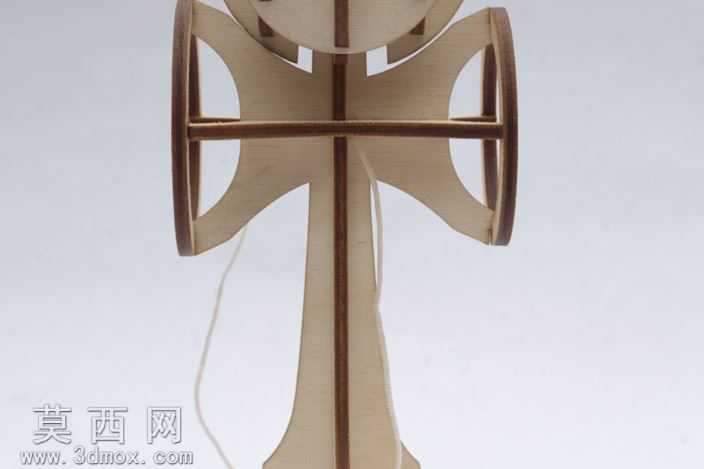

本作品为基于传统日本剑球玩具优化设计的激光切割木质拼装版本，整体采用三维参数化建模完成全结构设计，所有零件均适配平面激光切割加工工艺，无需额外开模即可完成生产制作。建模阶段首先对传统剑球的握持手感、操作平衡度进行参数化测算，将原本一体成型的剑体结构拆解为多片层叠拼接的板式构件，每片构件的拼接卡槽均采用公差适配设计，预留0.15mm的装配间隙，既保证拼接后的结构强度，又能实现无胶快速组装。剑体的手柄弧度经过多次曲率调整，贴合人体手部握持的自然曲线，十字承接架的角度与尺寸经过反复校验，保证承接球体时的接触面积与平衡稳定性，球体部分采用多片弧形板材层叠围合结构，通过内部的横向连接片实现整体固定，还原传统剑球的圆润外形与标准重量配比。材质渲染阶段采用真实椴木层板的纹理参数，还原激光切割后木质边缘的轻微碳化质感，拼接缝隙的细节表现完全匹配实物装配效果，所有构件的排布均经过套料优化，最大化提升板材利用率，减少加工废料。设计过程中充分考虑拼装的可玩性，将整体结构拆解为27片独立板材零件，零件之间通过卡槽、插榫实现自锁固定，无需额外连接件即可完成整体组装，既保留了传统剑球的游玩功能，又增加了手工拼装的益智乐趣，整体结构无尖锐棱角，所有边缘均做R1.5mm的圆角处理，符合玩具类产品的安全设计标准。建模过程中对每个拼接位的受力情况进行模拟校验，保证反复使用过程中不会出现卡槽松动、结构变形的问题，球体与剑体之间的连接绳预留了标准的活动长度，适配剑球常规玩法的操作空间，整体设计兼顾了加工便利性、结构稳定性与游玩实用性，是传统玩具适配现代加工工艺的优化设计案例。
