海上作业平台单人登乘铝栈桥结构设计

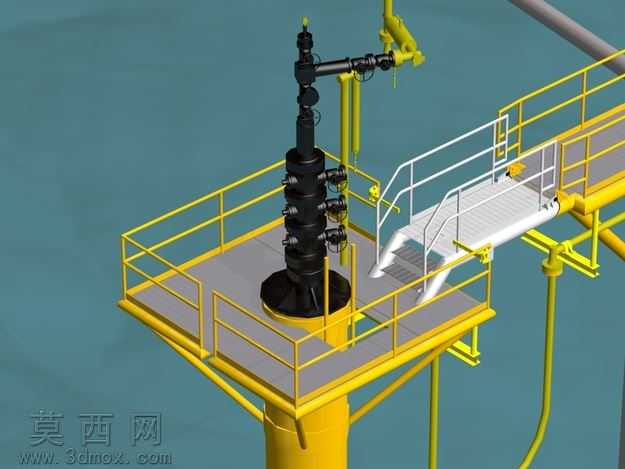

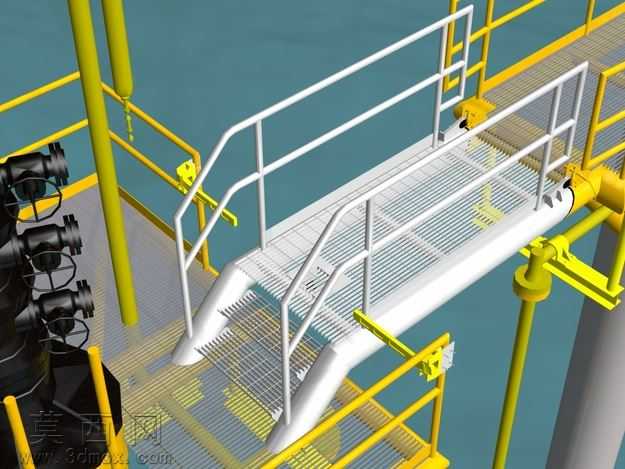

本作品为海上作业场景配套的单人登乘铝栈桥三维设计，建模阶段采用参数化建模方式完成整体结构搭建，首先依据海上作业登乘的实际工况确定栈桥的承载边界，以单人通行的载荷要求为核心设计基准，兼顾2°左右的挠度适配需求，匹配风浪环境下的微小形变余量。建模过程中先完成主支撑立柱的结构绘制，立柱采用圆柱形承重结构，顶部设置井口装置安装基座，基座周边铺设防滑作业平台面板，平台边缘按照安全规范设置双层黄色防护栏杆，栏杆采用圆管型材拼接，横竖杆的连接位置做圆弧过渡处理，避免尖锐棱角带来的磕碰风险。栈桥的登乘梯道采用斜向踏步结构，梯道两侧设置白色扶手，与平台栏杆形成连贯的防护体系，梯道末端设置可与外部设施对接的接驳接口，接口处预留调节余量，适配不同潮位下的对接高度差。井口装置部分采用分层堆叠的阀体结构建模，每层阀体侧面设置外接管路接口，顶部配置控制阀门与引压管路，管路走向沿平台边缘排布，通过管卡与平台结构固定，避免管路晃动产生的疲劳损伤。材质渲染阶段，平台承重结构采用亮黄色防腐金属材质，模拟海上设施常用的防腐涂层效果，表面设置细微的颗粒质感还原真实漆面的粗糙度；栈桥踏步与扶手采用银白色铝合金材质，体现铝制构件轻量化、抗腐蚀的材质特性；井口装置采用深黑色金属材质，表面做半哑光处理，突出工业设备的厚重质感；背景采用淡蓝色水体材质，模拟海上作业的周边环境，渲染时添加柔和的环境光，突出各结构件的轮廓层次与材质差异。设计思路上优先保障单人登乘的安全性，防护栏杆的高度、间距均符合作业安全标准，栈桥整体结构在满足承重要求的前提下尽可能采用轻量化的铝制构件，降低海上设施的载荷负担，同时预留足够的挠度变形空间，抵消风浪、海流带来的结构晃动影响，各管路与结构件的排布避开人员通行路径，保障登乘与作业过程的通行顺畅，整体结构紧凑合理，在有限的平台空间内整合了井口操作、人员登乘、安全防护的多重功能，适配海上油气作业平台的登乘接驳使用需求。
