斑马ZS2113伺服电机齿轮传动结构

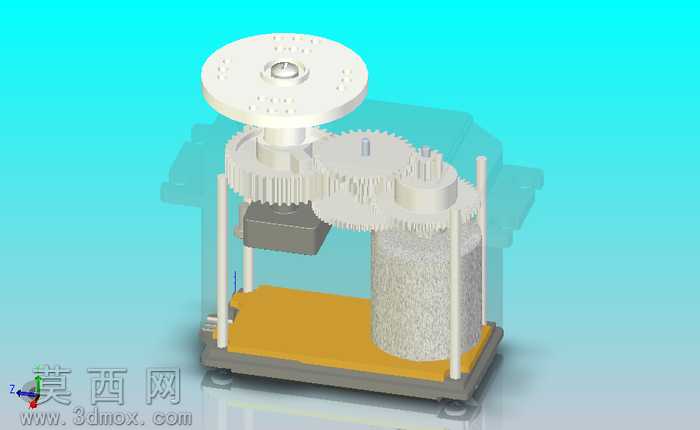

本作品为斑马ZS2113伺服电机配套的多级齿轮传动输出结构三维建模成果，建模过程严格遵循机械传动设计规范，对各部件的尺寸公差、装配间隙进行了精准还原。建模阶段首先完成伺服电机本体的基础特征搭建，还原电机圆柱形壳体的安装定位结构，预留与传动底座的连接孔位，确保动力输出端的轴径尺寸与一级主动齿轮的安装孔完全匹配。随后依次完成各级传动齿轮的建模，针对不同模数、齿数的直齿圆柱齿轮，通过参数化特征生成渐开线齿形，保证齿距、齿厚、齿顶高的参数符合传动设计要求，齿轮中心的安装轴孔、键槽结构均按照标准配合尺寸制作，确保与支撑立柱上的定位轴实现间隙配合，满足转动需求。支撑结构部分，四根垂直立柱采用圆柱特征建模，底部与黄色安装底板通过凸台定位实现稳固连接，顶部的圆形输出转盘预留了多组安装孔位，用于对接外部负载部件，转盘底部与末级大齿轮同轴固定，保证动力传递的同轴度。材质与渲染环节，对不同部件赋予贴合实际的材质属性：齿轮、立柱、输出转盘采用哑光灰白色工程塑料材质，模拟轻量化传动部件的常用材质表现；安装底板赋予暖黄色硬质工程塑料材质，底座框架采用深灰色金属材质，还原金属机架的厚重质感；电机壳体做深灰色哑光金属处理，侧面的圆柱形配重部件赋予粗糙石材质感，区分不同功能部件的视觉特征。整体装配逻辑遵循动力传递路径：伺服电机输出的扭矩首先传递给一级主动齿轮，经过三级直齿轮的逐级减速增扭后，最终将动力传递到顶部的输出转盘，实现低转速大扭矩的动力输出，各齿轮之间的啮合间隙经过合理调整，避免传动过程中出现卡滞或间隙过大的问题，支撑立柱的位置经过精准排布，既保证各齿轮的中心距符合啮合要求，又为整体结构提供足够的支撑强度，避免运转过程中出现结构变形。设计过程中充分考虑了结构的可装配性，所有部件均预留了合理的安装操作空间，底座底部设置了可调脚杯结构，用于调整整体机构的水平度，保证传动过程的稳定性。
