滚花防滑管扳手调节锁紧螺母结构

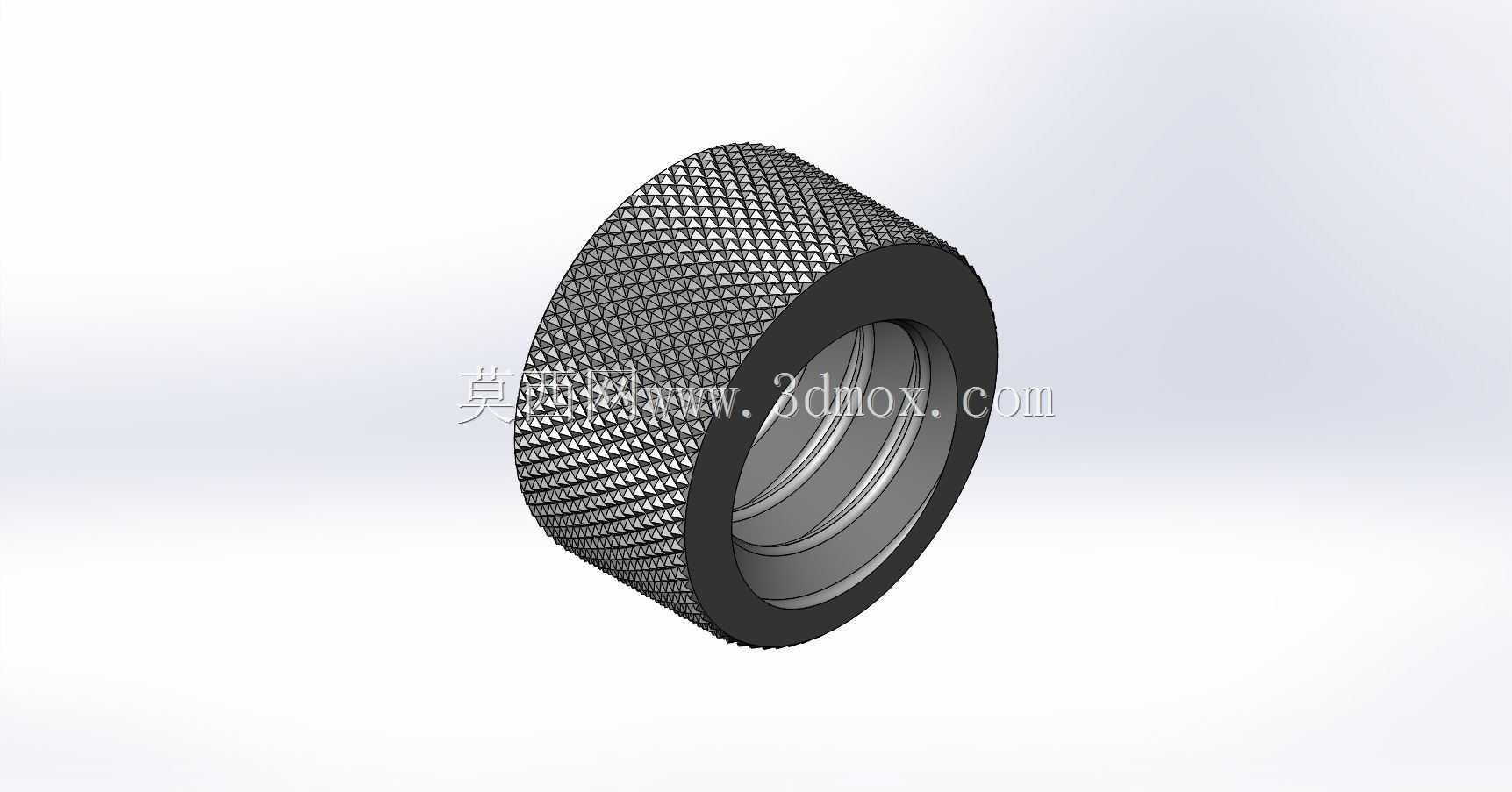

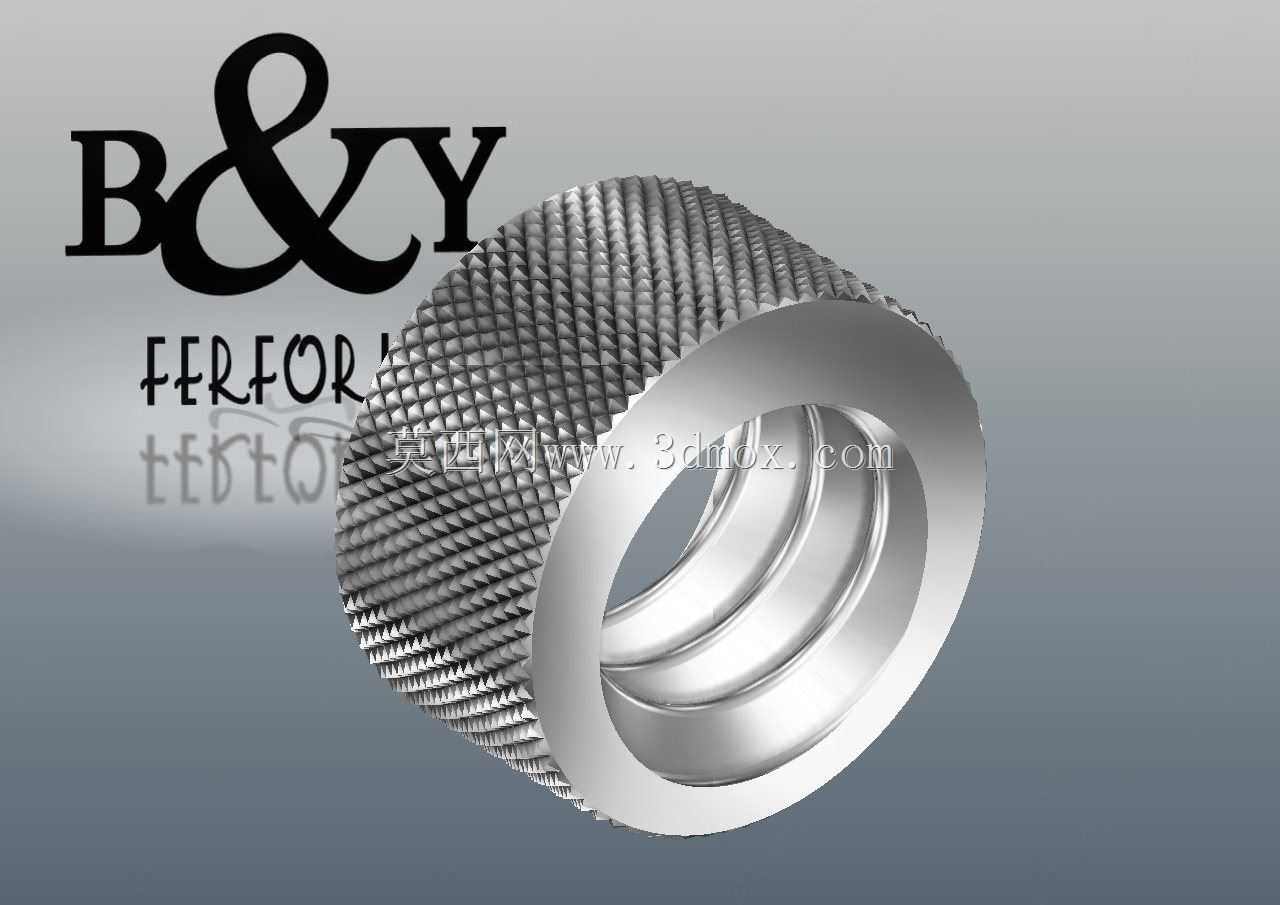

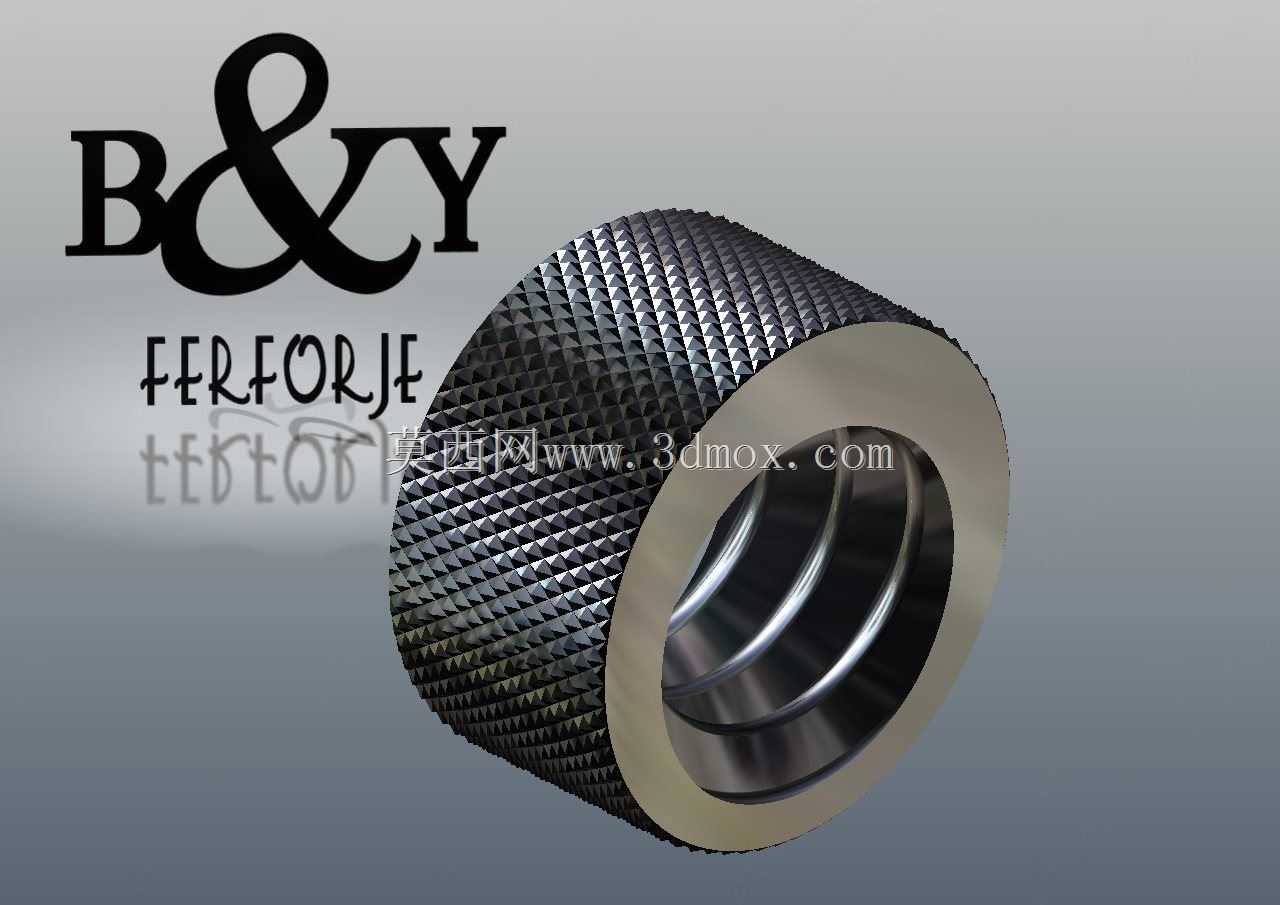

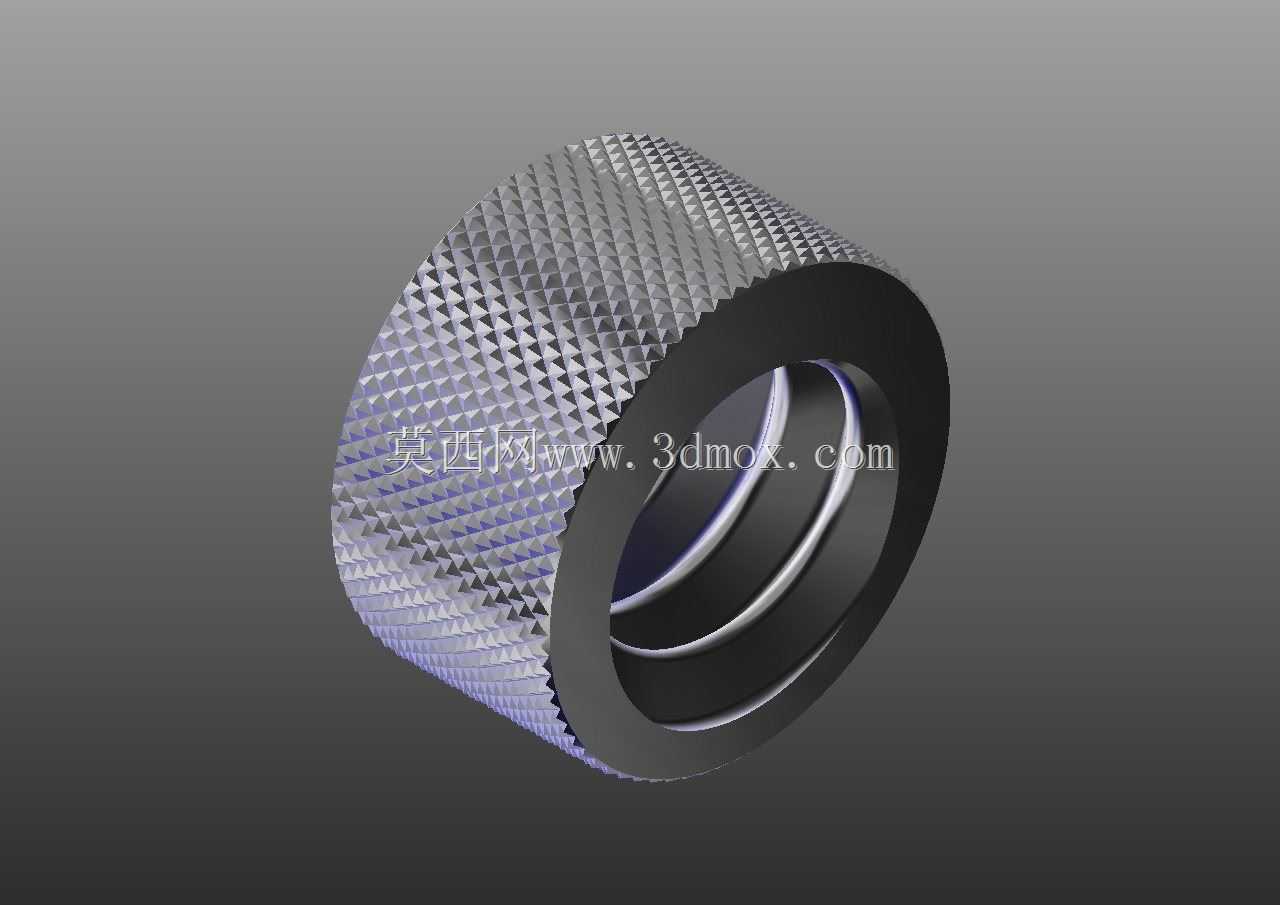

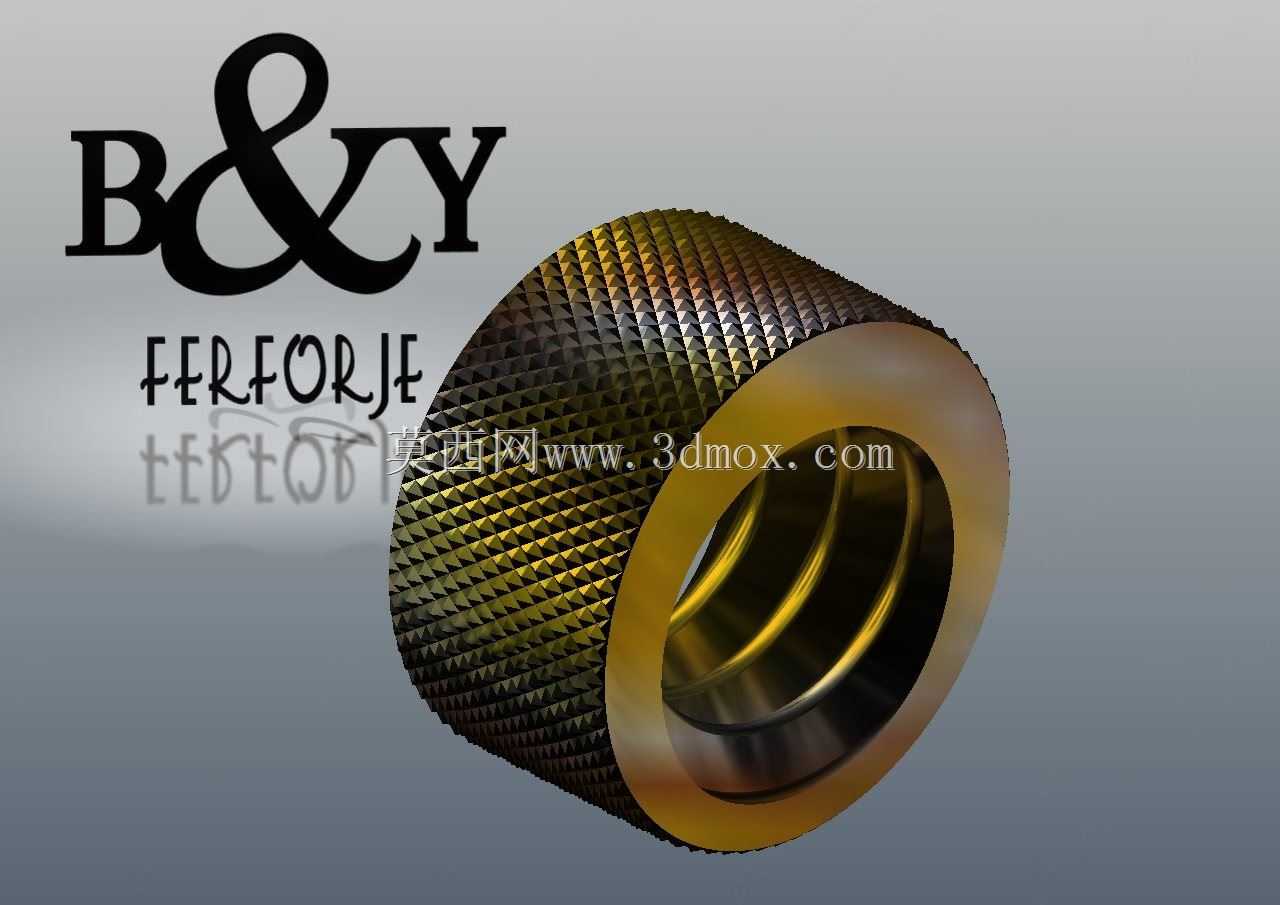

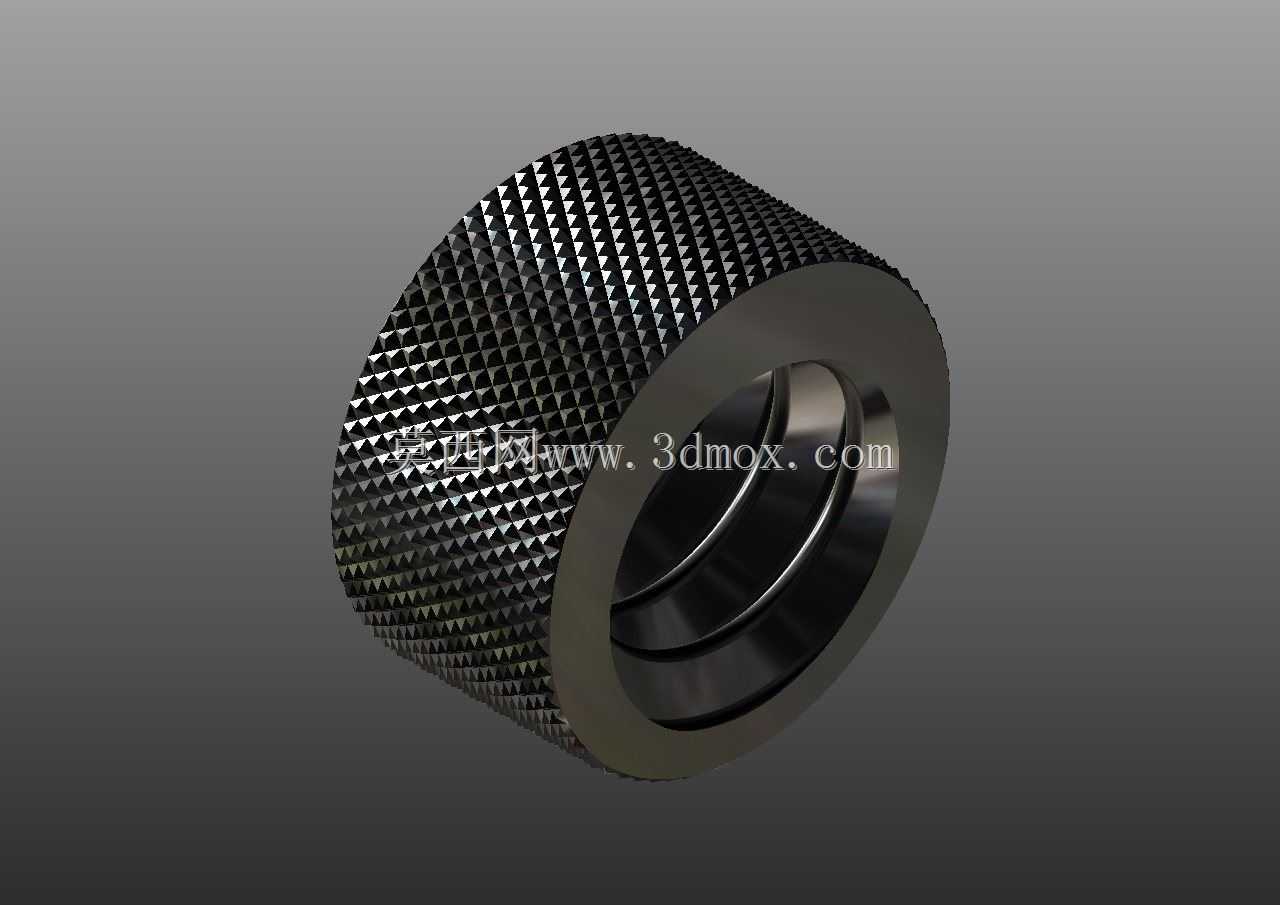

这款滚花螺母是手动管钳类工具上的核心调节锁紧部件，日常在水电安装、管路维修、小型金属管件装夹作业场景中随处可见，主要承担管扳手开口尺寸调节后的锁止功能，直接决定管钳夹持管件时的锁紧可靠性，避免施力过程中钳口打滑引发的工件损伤或操作安全问题。从实际使用需求出发，该螺母的外圆全周设计了网纹滚花结构，滚花纹路的齿距、齿深经过适配手动操作的参数匹配，即便操作人员手上沾有油污、切削液或是佩戴薄款劳保手套，也能通过手指搓动实现顺畅转动调节，不需要额外借助扳手等辅助工具施力，大幅提升现场管路拆装作业的操作效率。结构设计上，螺母内孔采用多台阶式布局，不同直径的内孔段分别对应与管扳手的调节螺杆配合、容纳螺杆端部的限位结构、预留钳架滑动间隙的功能，各台阶处的过渡圆角做了去应力处理，避免长期承受锁紧力矩时在应力集中位置出现开裂失效。螺母的轴向厚度与外圆直径比例经过反复校核，既保证手指搓动时有足够的接触施力面积，又不会因为尺寸过大增加管钳整体的重量负担，适配常规10到18寸规格的管扳手安装边界，内孔的螺纹规格匹配对应型号管钳的调节螺杆螺距，安装时可直接沿螺杆旋入，不需要额外做适配加工。滚花层与螺母基体为一体加工成型，不存在后期镶嵌滚花套的松动风险，长期反复调节转动也不会出现滚花纹路打滑脱落的问题，螺母两端的端面做了平磨处理，锁紧时与钳架的接触面贴合度更高，锁紧力矩传递更均匀，不会出现偏载导致的螺纹咬合磨损。在管路维修作业中，操作人员转动该螺母即可快速调整钳口的开合范围，适配不同外径的金属管、复合管装夹需求，锁紧后钳口可稳定输出夹持力，承受管件拆装时的扭转力矩，不会因为螺母滑丝导致钳口松脱。建模过程中对滚花纹路做了符合加工实际的特征还原，内孔各台阶的同轴度、螺纹的配合公差都按照五金工具类零件的通用加工精度设置，可直接用于管扳手类产品的结构设计参考、零件加工工艺模拟，也可作为手动工具类三维场景的装配组件使用。
