工业传动用精密滚子链条结构设计

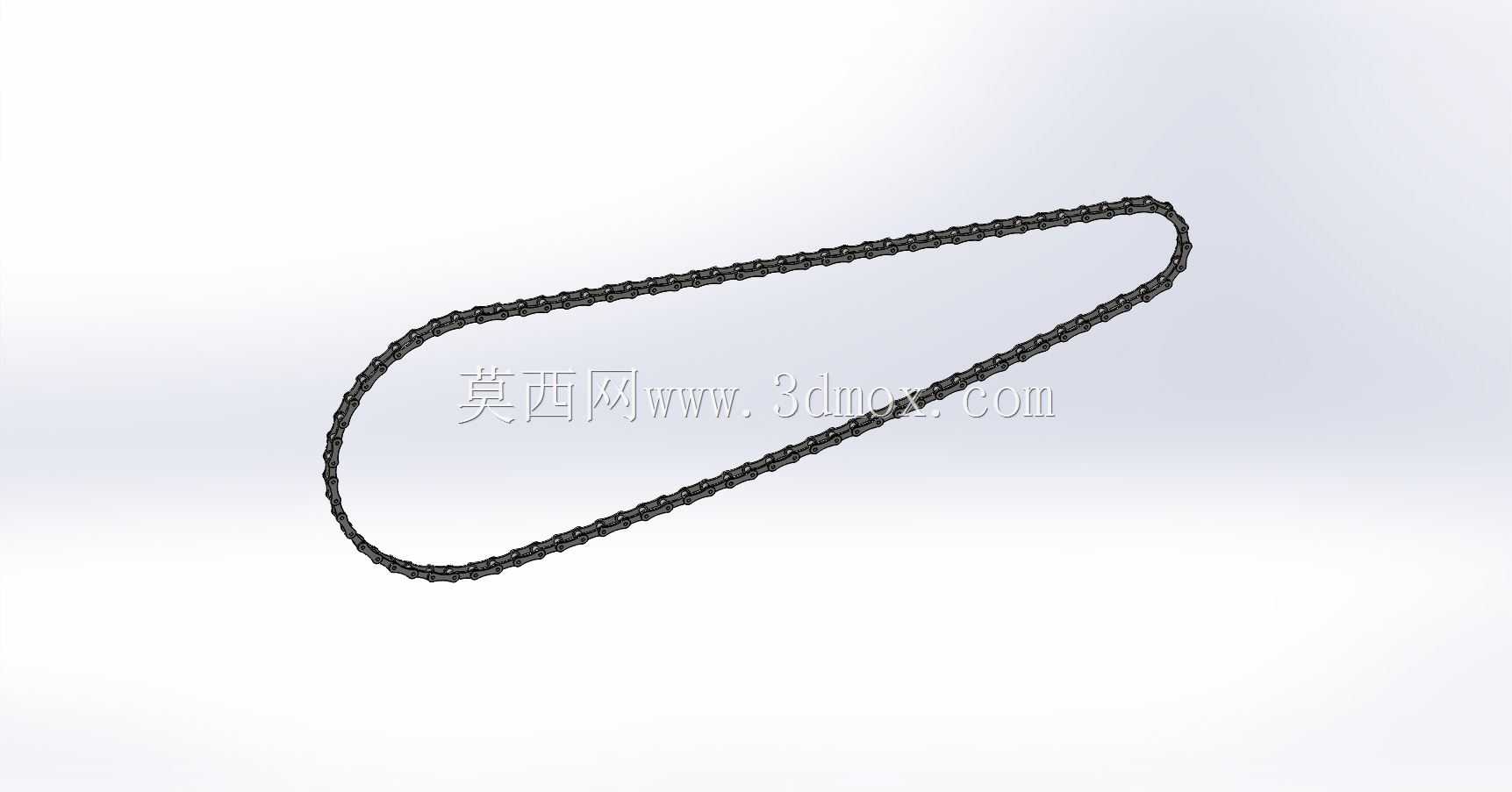

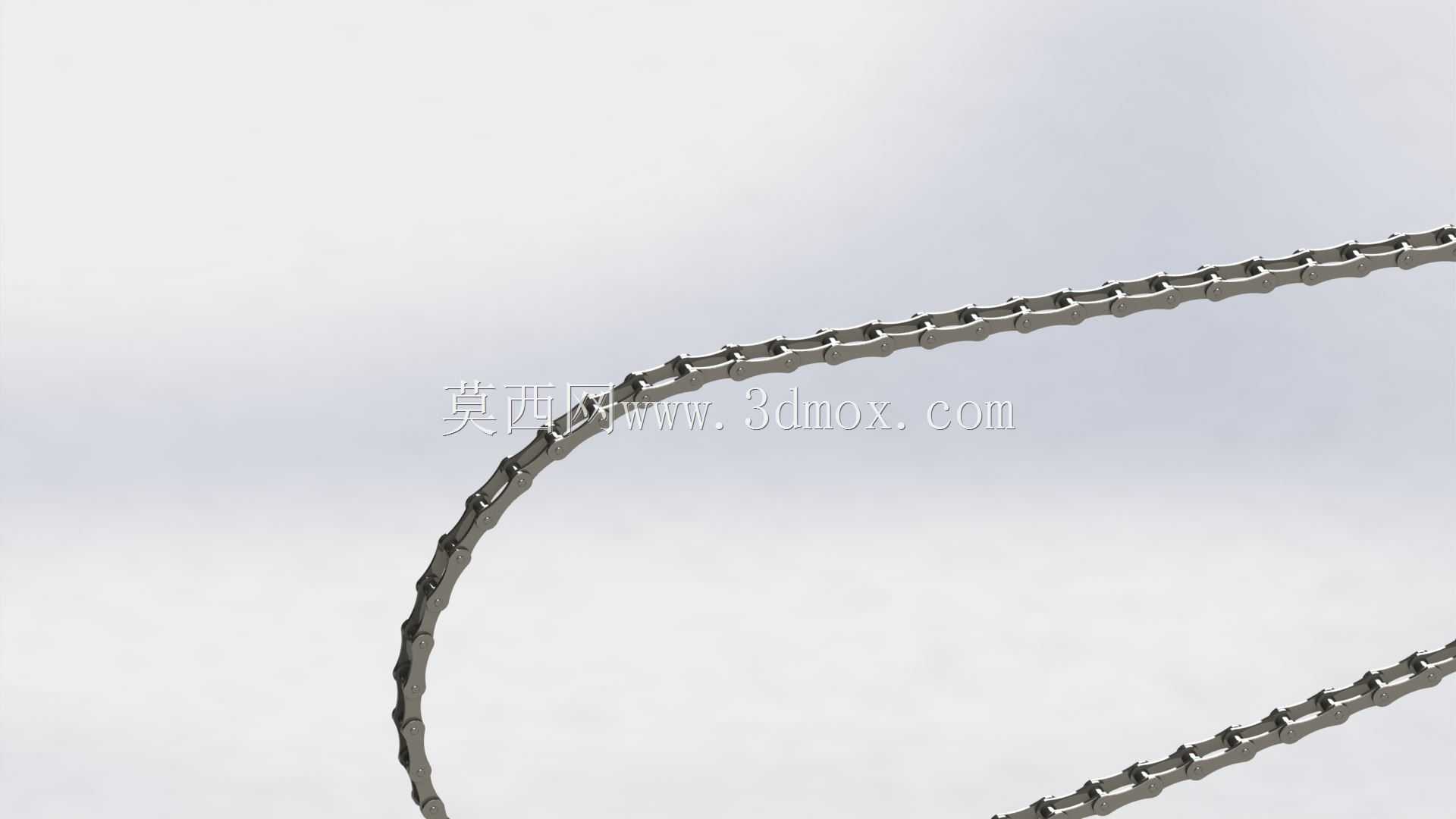

在各类机械传动场景中，滚子链是应用范围极广的挠性传动部件，区别于齿轮传动的固定中心距限制，滚子链可适应两轴中心距较大的传动布局，同时能在低速重载、多粉尘、存在一定油污的工况下保持稳定的传动效率，常见于输送线、农用机械、摩托车、机床进给机构、物流分拣设备等场景中。这款滚子链的设计围绕链节铰接灵活性、耐磨性能与抗拉强度展开，单节链节由内链板、外链板、销轴、套筒、滚子五个核心零件装配而成，内外链板均采用8字形冲压结构，在保证链板各截面等强度的前提下，尽可能降低链节整体重量与运动过程中的惯性冲击，避免高速运转时产生过大的附加动载荷。滚子与套筒之间采用间隙配合，套筒与销轴之间同样预留合理的铰接间隙，当链条与链轮轮齿啮合时，滚子可沿轮齿齿面滚动，大幅降低啮合过程中的摩擦磨损，同时能缓冲链轮啮合瞬间的冲击载荷，延长链条与链轮的整体使用寿命。设计过程中需要严格控制链节的节距公差，节距是链条最核心的尺寸参数，直接决定链条与链轮的啮合精度，节距偏差过大会导致啮合卡滞、跳齿甚至断链故障，同时还要控制链节的铰接间隙，间隙过小会导致铰接转动卡滞，增大传动阻力，间隙过大则会加剧链条磨损后的伸长量，缩短链条的张紧调整周期。从安装边界来看，这款滚子链适配标准齿形的链轮，安装时需要保证两传动轴的平行度，避免链条单侧受力加剧磨损，同时要预留合理的张紧调节行程，通常中心距可调范围控制在节距的20-30倍区间内，中心距过小会导致链条包角过小，啮合齿数不足容易打滑，中心距过大则会导致链条松边垂度过大，运转过程中产生上下抖动与异响。在输送场景应用时，可根据输送负载需求选择对应节距与排数的链条，单排链适用于中等载荷的常规传动，多排链可在不改变链条节距的前提下成倍提升传动承载能力，适配重载输送或大扭矩传动场景。链板表面可根据工况需求做发黑、镀锌等表面处理，提升防锈耐腐蚀能力，适应潮湿或有轻度腐蚀的作业环境，销轴表面通常做淬火处理提升表面硬度，降低铰接位置的磨损速率，保证链条长期运转后的尺寸稳定性。
