5mm与8mm车轴矫直工装结构

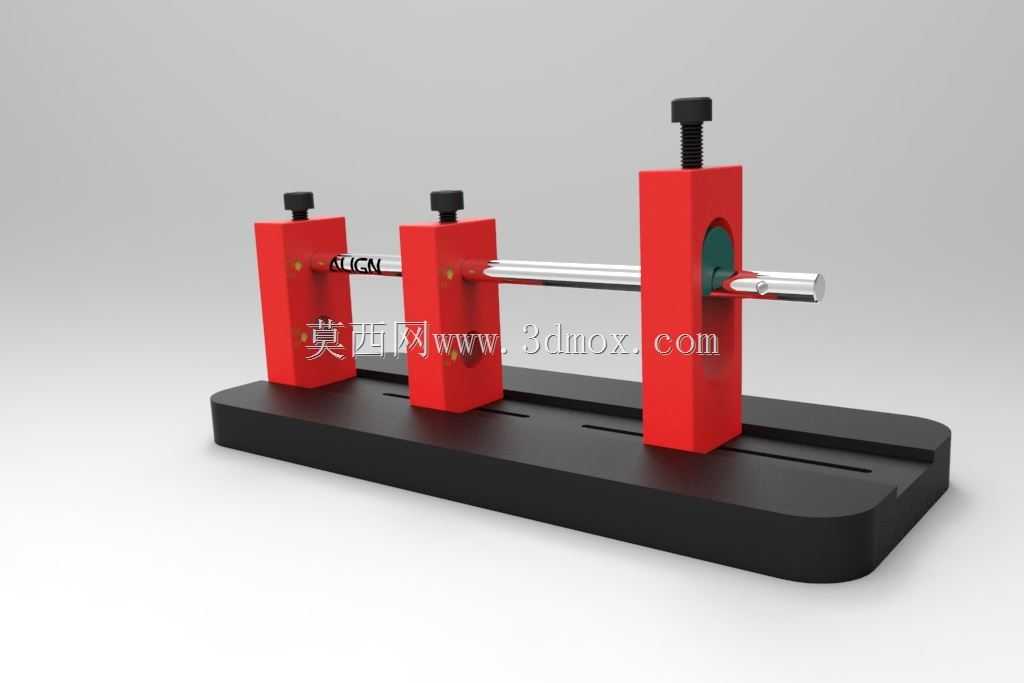

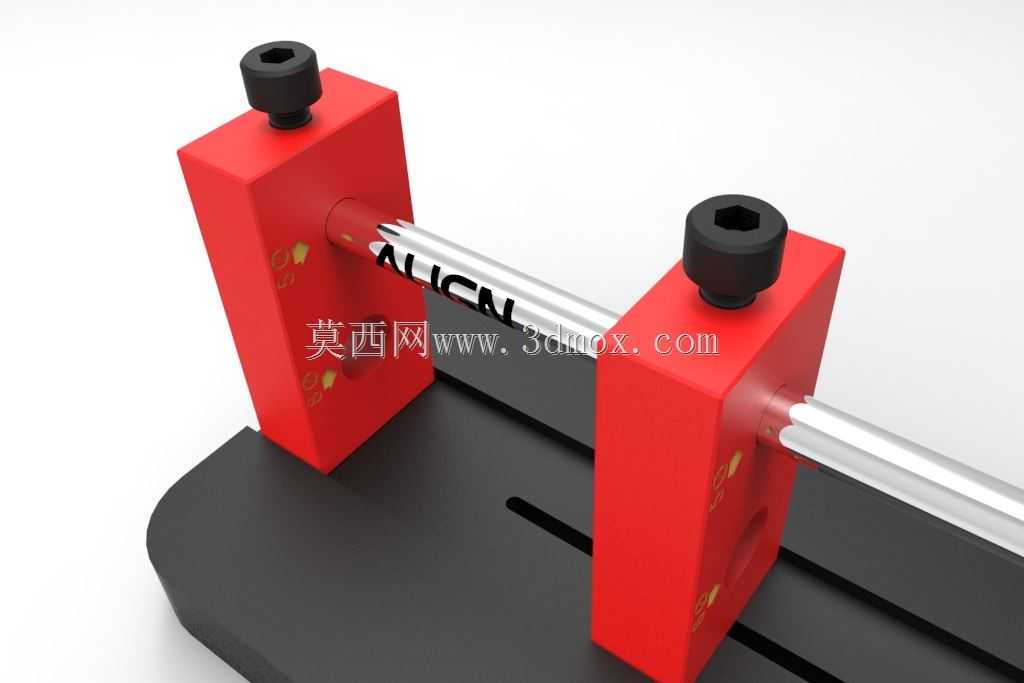

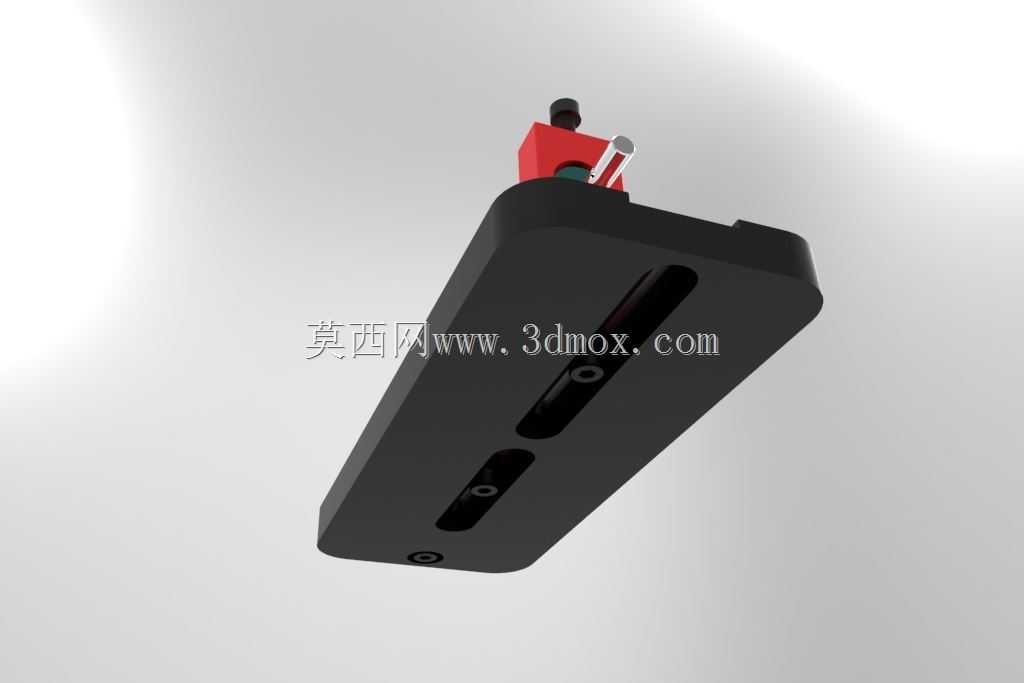

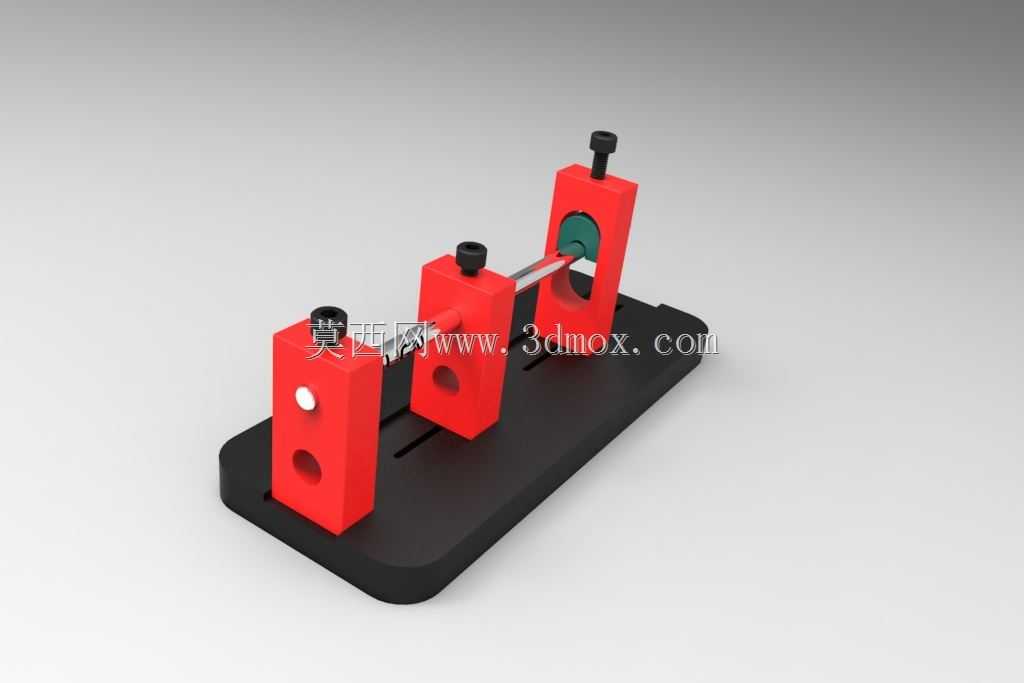

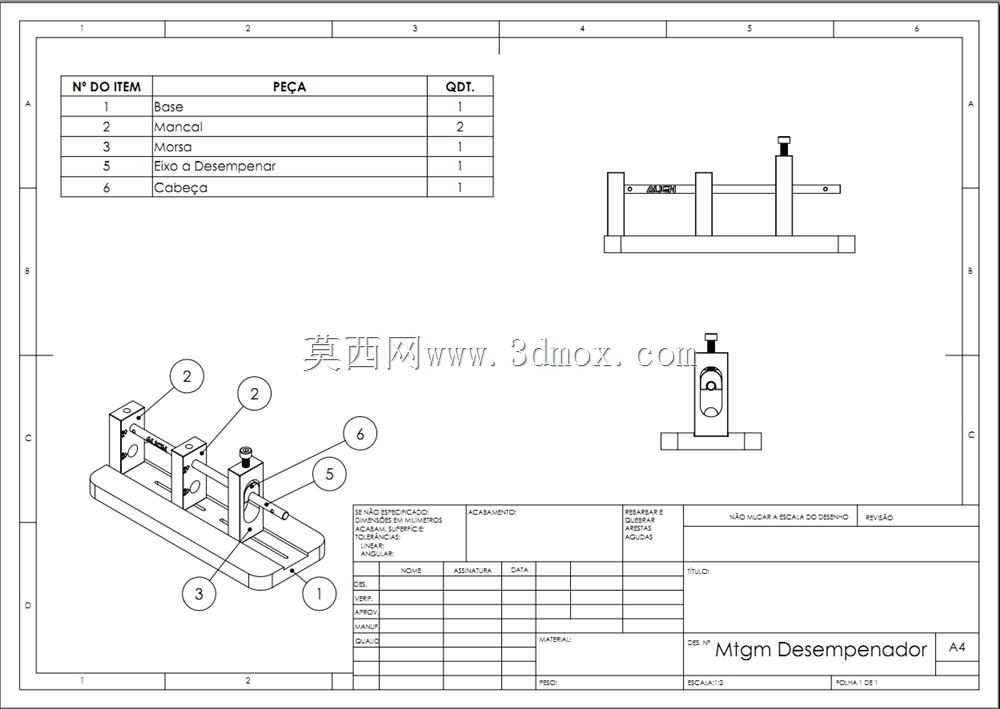

在小型轴类零件的精加工与返修工序中，轴件的直线度偏差一直是影响装配精度与传动稳定性的核心问题，尤其是直径5mm与8mm的细车轴，在热处理、车削加工或是转运存放过程中极易产生弯曲形变，常规压力矫直设备适配性差，装夹找正耗时久，难以满足小批量多批次的细轴矫直作业需求。这款针对5mm与8mm轴件设计的矫直装置，采用三工位可调式支撑结构，底座为带安装滑槽的平板式结构，三个红色支撑座可沿底座上的T型滑槽横向滑动调整间距，适配不同长度的轴件矫直需求，每个支撑座顶部设置顶紧螺栓，可在位置调整完成后锁死固定，避免矫直施力过程中支撑座移位影响矫直精度。支撑座上开设不同规格的轴件穿装孔，对应5mm与8mm两种直径的轴件定位需求，其中端部支撑座设置带衬套的旋转支撑结构，矫直过程中可转动轴件，逐点检测圆周方向的弯曲点位，避免单次矫直后轴件出现其他方向的形变残留。装置整体安装边界紧凑，底座采用圆角矩形结构，无需复杂的地基固定，可直接放置在钳工台或是工作台面上使用，底部可加装防滑垫避免作业过程中装置滑移。从设计思路来看，该装置摒弃了传统矫直设备复杂的液压施力结构，采用手动螺旋施力的方式，中间支撑座可作为施力点位，配合两端的支撑形成简支梁矫直受力结构，操作人员可通过百分表打表检测轴件的弯曲量，精准控制施力行程，避免过矫导致轴件报废。在实际应用场景中，这类小型矫直工装多用于小型传动设备生产车间、机修班组、模型制作工坊等场景，针对微型传动轴、模型车轴、小型电机输出轴等细轴类零件的矫直作业，相比大型矫直设备，其装夹操作便捷，无需专业培训即可上手，针对小直径轴件的矫直适配性更强，可有效降低细轴类零件因弯曲形变导致的报废率。支撑座上预留的多规格安装孔，也为后续拓展适配其他直径轴件预留了改造空间，用户可根据自身加工需求更换不同内径的支撑衬套，拓展装置的适用范围。装置的施力螺栓采用细牙螺纹设计，施力过程进给量可控，能够实现微米级的矫直行程调整，配合轴件的转动检测，可将轴件的直线度控制在0.02mm以内，满足精密传动场景下的轴件精度要求。
