手动进给式板条尾材定位夹紧装置

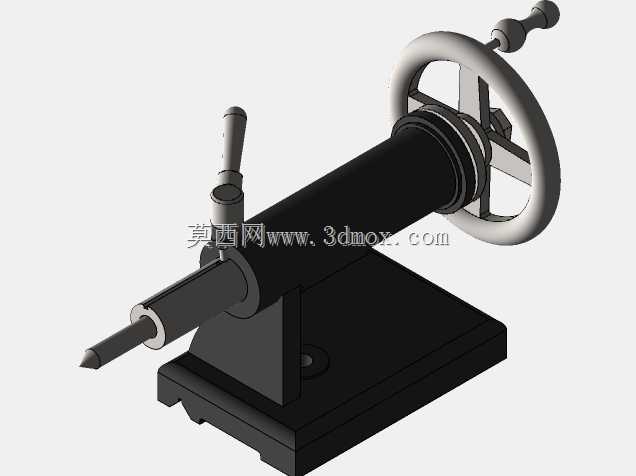

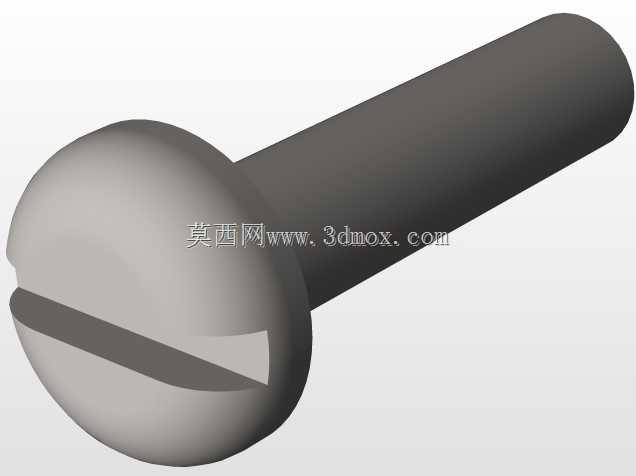

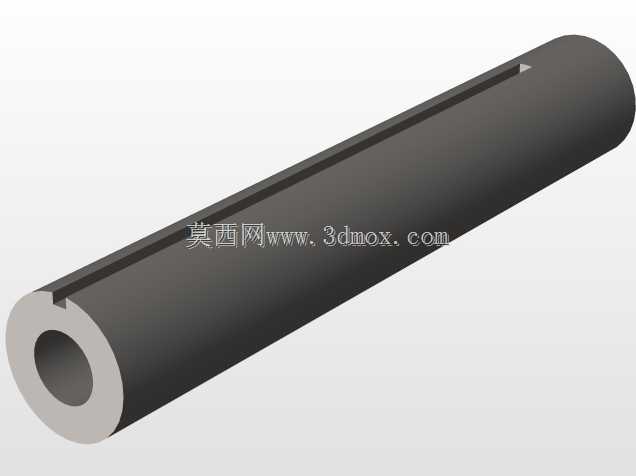

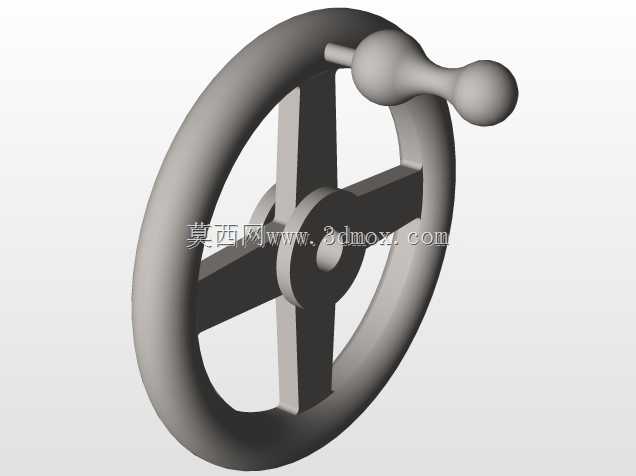

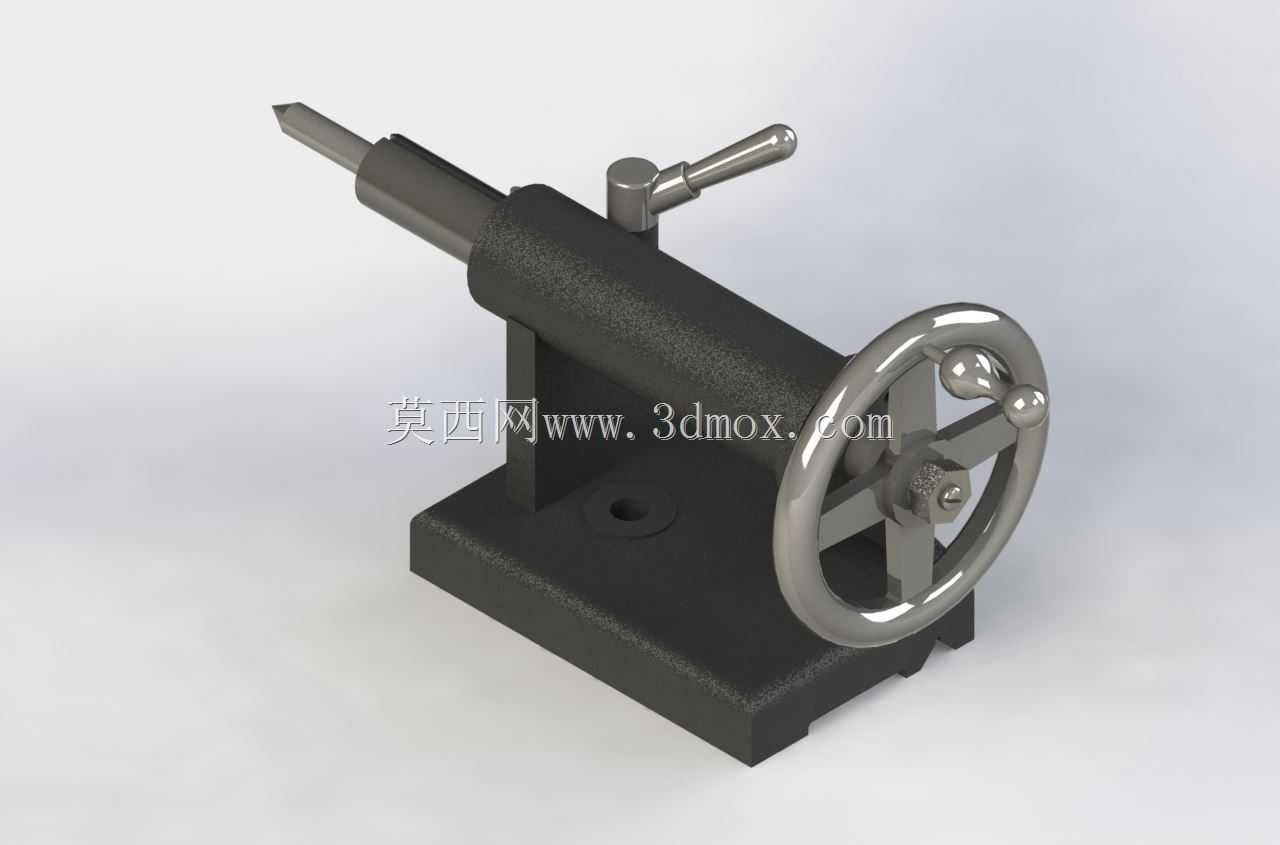

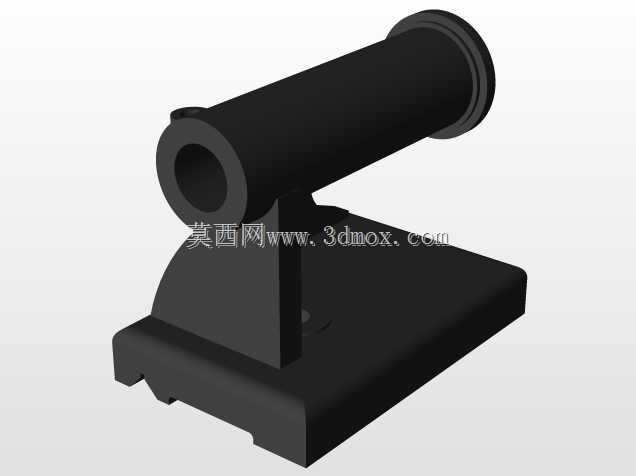

在小型五金件加工、仪表车床配套、木工条料端面处理这类小批量离散加工场景里，这类手动进给的板条尾材定位装置是工位上出镜率极高的工装部件，它不需要外接气源、液压动力源，完全靠手动操作就能完成条料端部的顶紧、定位以及轴向进给微调，非常适合零散维修工位、教学实训车间、小型加工户的简易设备配套使用。从结构设计逻辑来看，装置整体采用分体式组装思路，底部的方形安装座做了沉头安装孔位，安装时可以直接通过T型螺栓固定在机床工作台的T型槽上，也可以通过压板压装在木质或金属工作台面，安装座的底面做了0.02mm平面度的铣削加工，保证安装后整体的水平基准，避免顶尖轴线出现偏斜。主体的套筒部分采用铸铁材质做了发黑处理，内部镶嵌铜质衬套来降低顶尖推杆的滑动摩擦，长时间使用磨损后只需要更换衬套就能恢复精度，不需要整体更换主体结构，维护成本极低。侧面的锁紧手柄采用偏心锁紧结构，当顶尖顶紧工件到位后，扳下手柄就能通过偏心块挤压套筒侧壁，牢牢锁死推杆的轴向位置，避免加工过程中出现工件窜动。端部的手轮采用三辐条铸钢结构，轮缘做了滚花处理，操作时手部不易打滑，转动手轮就能通过内部的梯形螺纹副带动推杆做轴向进退，梯形螺纹的自锁特性可以保证进给过程中不会出现自行回退，进给行程可以覆盖常规150mm长度范围内的条料端面顶紧需求，针对不同直径的条料，只需要更换前端的顶尖套就能适配不同的中心孔尺寸。前端的顶尖采用标准莫氏锥度安装，拆卸时只需要通过手轮中心的退料螺栓就能顶出顶尖，更换不同形式的顶尖——比如回转顶尖、平头顶尖、梅花顶尖，就能分别适配轴类件、管类件、毛坯件的顶紧需求。在实际使用中，这类装置常和小型台钻、砂轮机、手动车床配套，用来顶住长条板料、棒料的尾端，避免加工时工件因为悬臂过长出现振颤、甩动，既可以提升加工的表面质量，也能避免工件飞出造成的安全隐患。设计时特意将手轮的操作高度设置在距离安装面120mm的位置，符合成年人站姿操作的人机工程学尺寸，长时间操作不会出现手臂酸痛的问题，锁紧手柄的位置设置在套筒侧上方，操作时不需要大幅度弯腰或者抬手，扳动行程控制在30度范围内就能完成锁紧和松开动作，工位操作的流畅度很高。整体结构没有复杂的传动部件，日常只需要定期在套筒注油孔加注少量润滑油就能保证滑动顺畅，对使用环境的要求极低，即使是多尘的木工车间、有少量切削液飞溅的金工工位也能稳定工作，不会因为环境杂质出现卡滞问题。
