便携式带手轮进给电动管道坡口加工装置

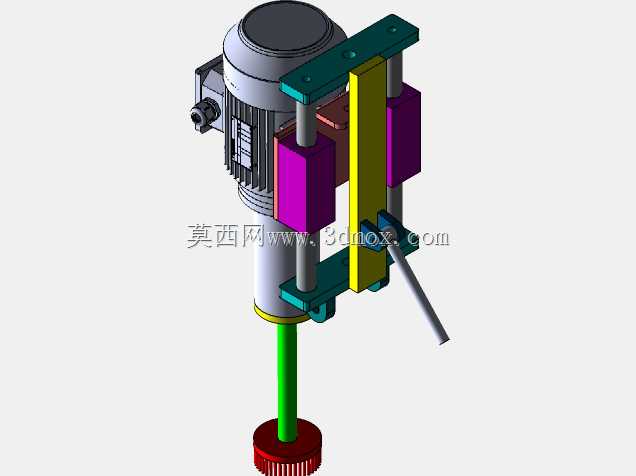

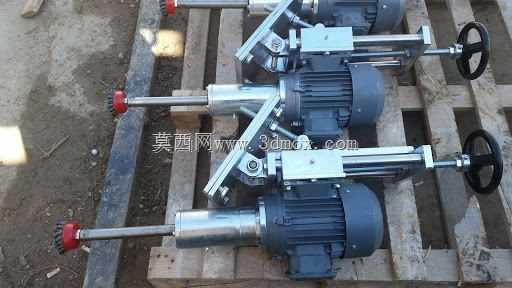

这类带手动进给手轮的电动管道坡口装置，主要应用在现场管道安装、检修作业场景中，区别于车间固定的大型坡口机床，它不需要将管道拆卸转运到加工工位，可直接在管线铺设现场、高空管架、狭小设备夹层内完成管口坡口加工作业，尤其适合油气输送管线、化工工艺管道、市政热力管网的现场安装与抢修作业，解决了长输管线现场管口加工不便、大型设备进场受限的痛点。设备核心功能是在管道焊接前，对管口端面加工出符合焊接工艺要求的V型、U型或者复合型坡口，保证管道对接焊缝的熔透深度与成型质量，相比传统的手工气割坡口、角磨机打磨坡口的作业方式，它加工出的坡口面粗糙度均匀、坡口角度一致性好，不会出现气割带来的热影响区硬化、氧化挂渣问题，能有效减少后续焊前打磨的工作量，提升管道焊接的一次合格率。从结构设计逻辑来看，装置采用驱动电机与进给滑台集成的布局，前端的加工刀头通过涨紧结构内撑固定在管道内壁，保证加工过程中设备与管道的同轴度，避免坡口出现偏心、坡面倾斜的问题；侧面设置的手轮进给机构采用丝杠传动结构，转动手轮时可带动电机与刀头整体沿管道轴向平稳进给，进给量可通过手轮转动角度精准控制，作业人员可根据管道壁厚、坡口深度灵活调整进给速率，避免单次进刀量过大导致刀头崩损、电机过载。设备的安装边界设计充分考虑了现场作业的便携性，整体重量控制在单人可手持操作的范围，前端涨紧机构可适配一定管径范围内的碳钢、不锈钢、合金钢管道，不需要额外制作专用安装工装，作业时只需要将前端涨紧头插入管道内孔，拧紧涨紧固定装置即可完成设备定位，不需要在管道上焊接临时固定点，不会对管道母材造成额外损伤。外形结构上，电机外壳采用散热筋结构提升长时间作业的散热能力，操作手柄设置在设备重心位置，降低长时间手持作业的劳动强度，手轮位置设置在设备侧方，作业人员站在管道侧面即可完成进给操作，不需要正对管口，能有效规避切削铁屑飞溅带来的安全风险。刀头安装位置设置了可调的角度锁紧结构，可根据焊接工艺要求调整坡口加工角度，不需要更换额外的安装附件，适配不同壁厚、不同材质管道的坡口加工需求。
