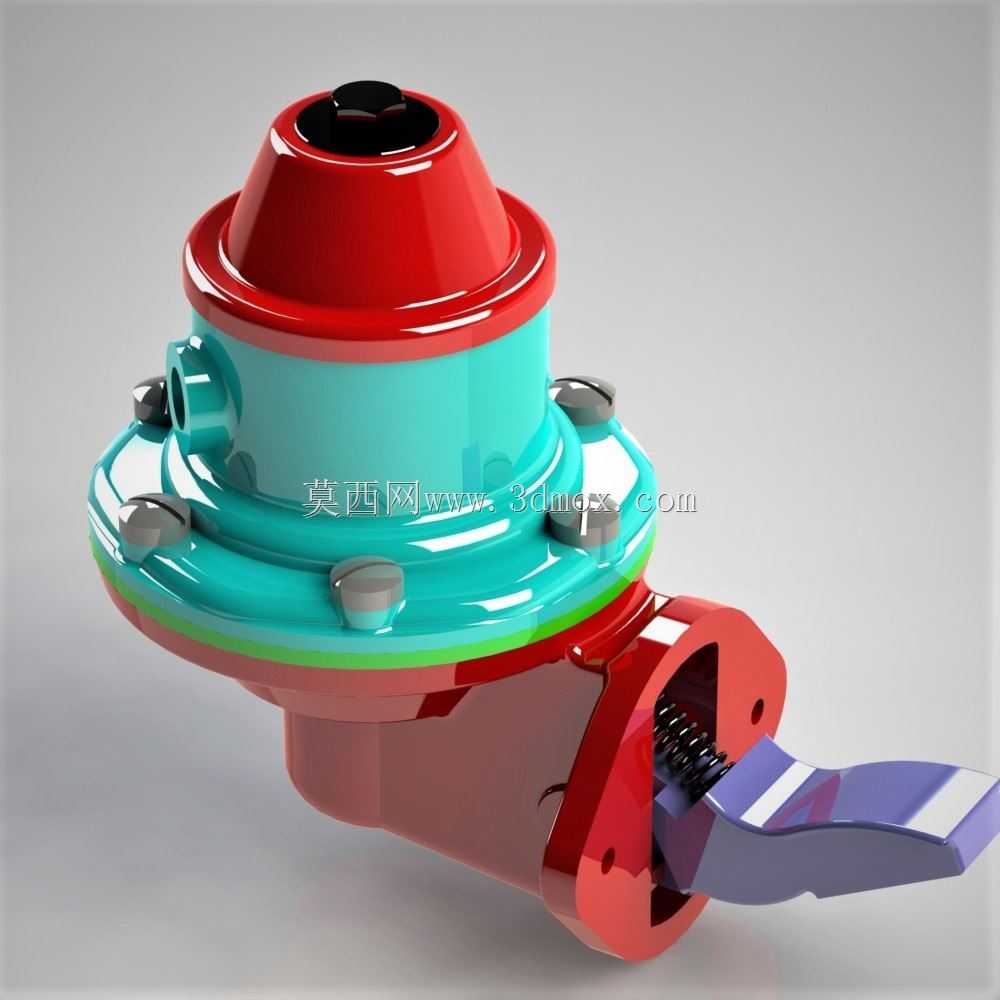

膜片式汽油泵结构设计展示

这款膜片式汽油泵主要配套化油器式内燃机使用，常见于老式乘用车、小型通用汽油机、农用动力机械的燃油供给回路中，安装位置通常在发动机缸体侧方，依靠发动机凸轮轴上的偏心轮驱动摇臂完成泵油动作，无需额外电力驱动，可靠性适配无电控系统的传统动力场景。从实际工况来看，这类泵的核心作用是将燃油箱内的汽油加压后输送到化油器浮子室，供油压力需要稳定维持在20-30kPa区间，压力过高会导致化油器油面过高引发混合气过浓，压力过低则会出现供油不足、动力断档的问题，因此结构设计上的压力平衡是核心要点。

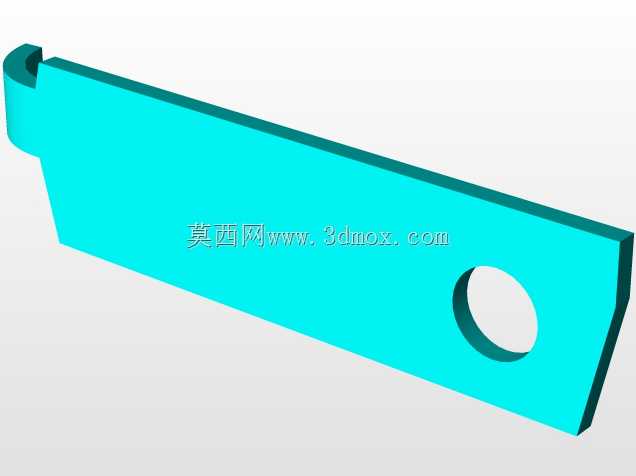

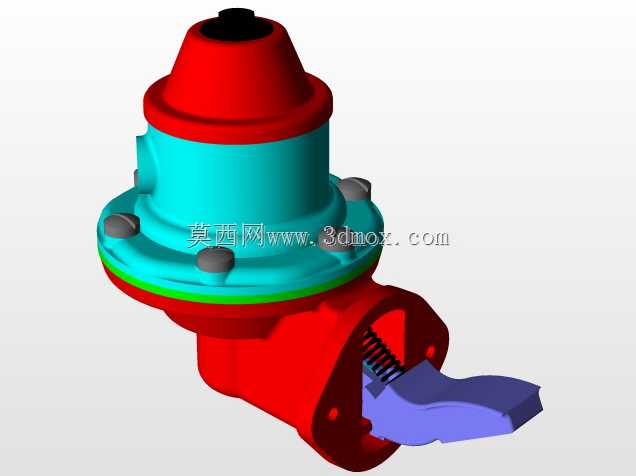

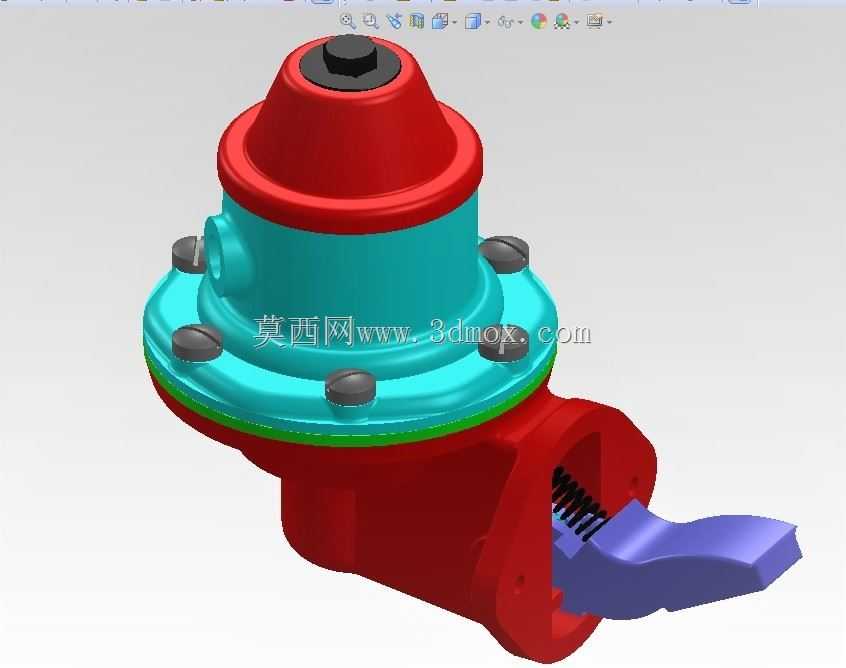

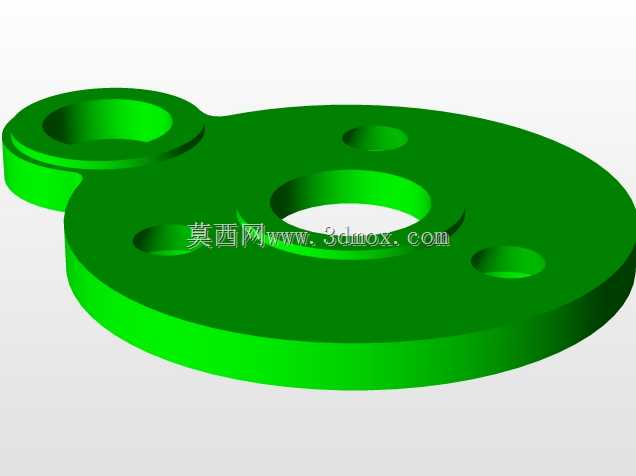

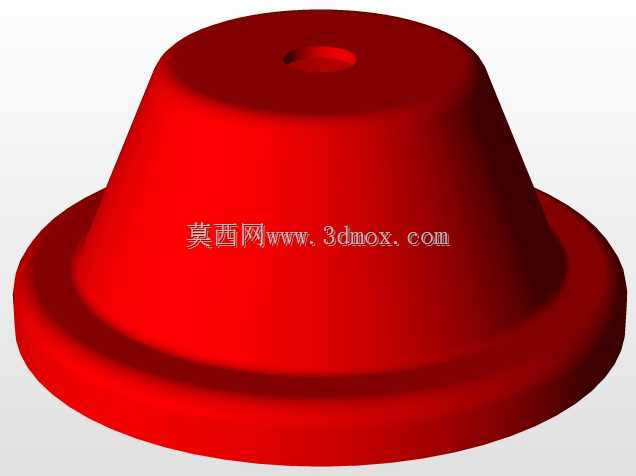

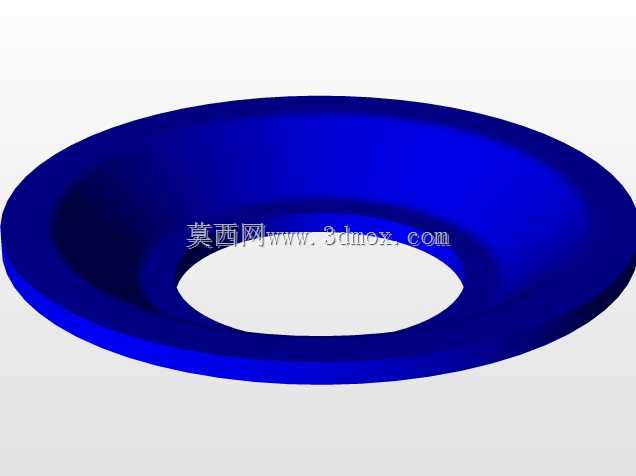

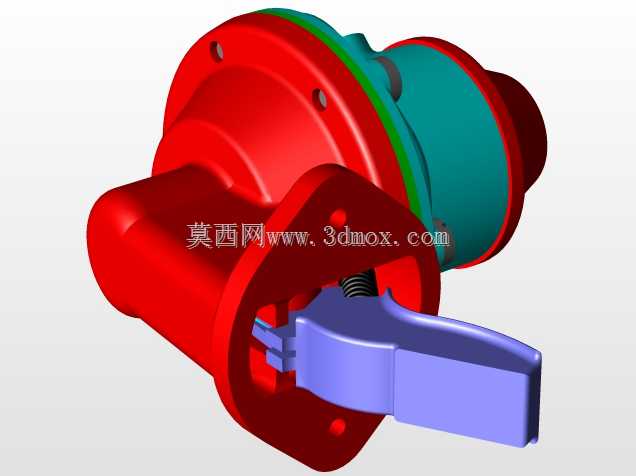

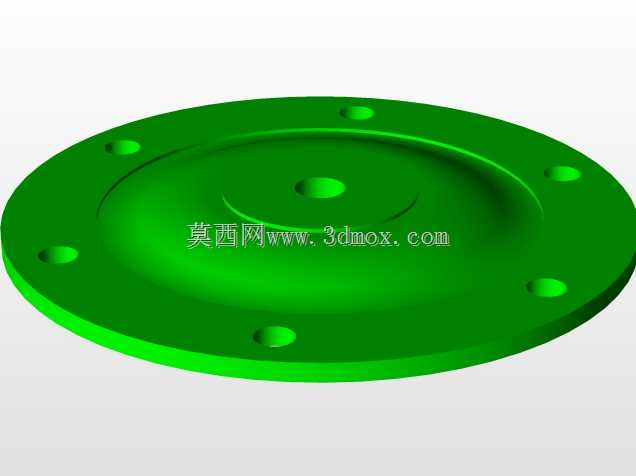

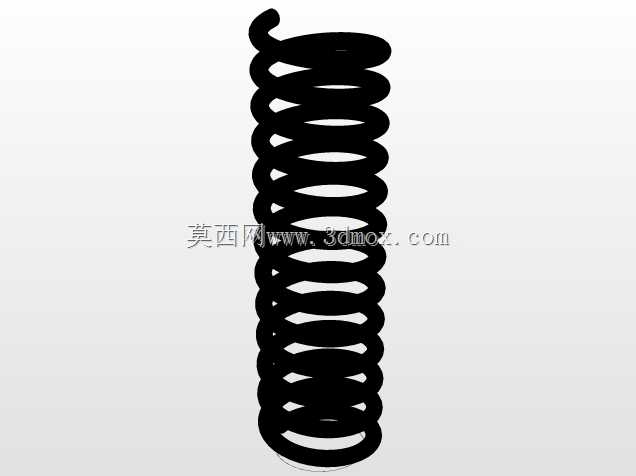

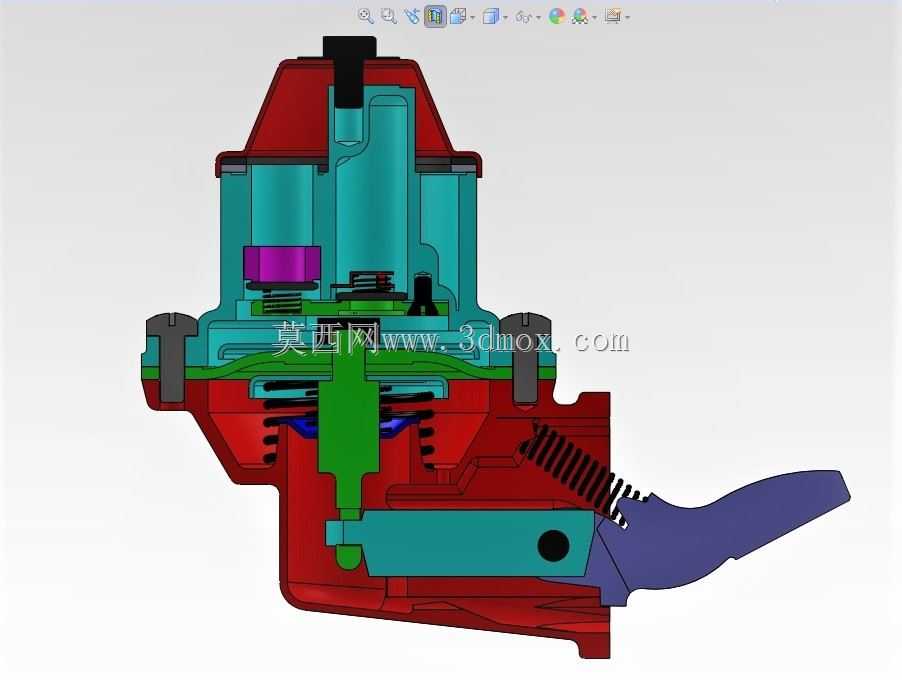

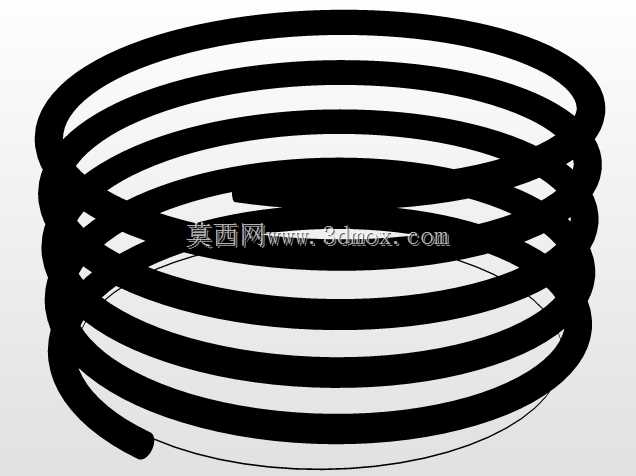

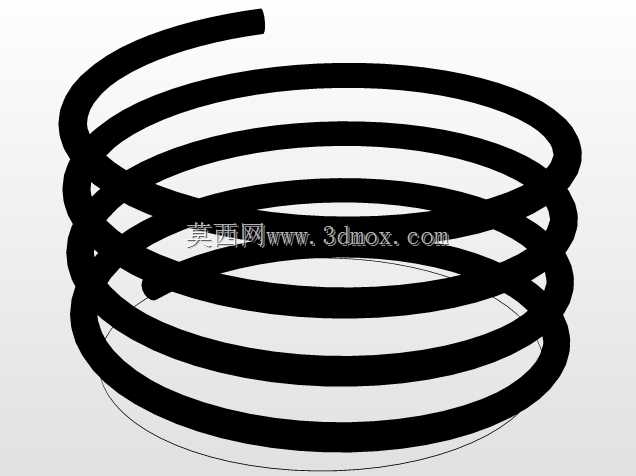

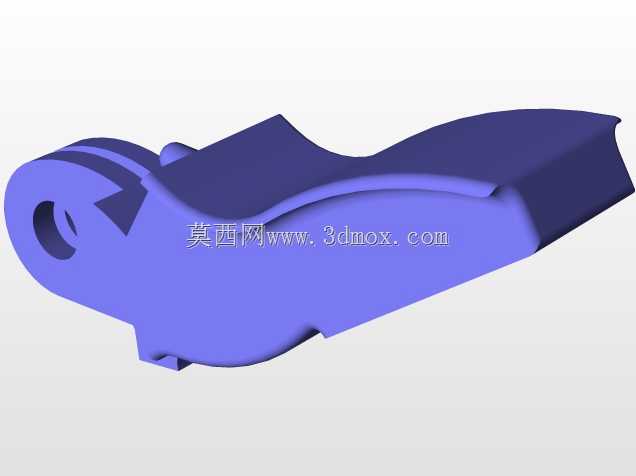

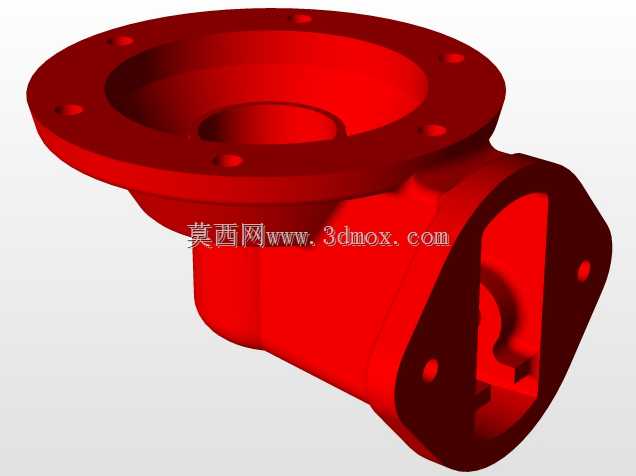

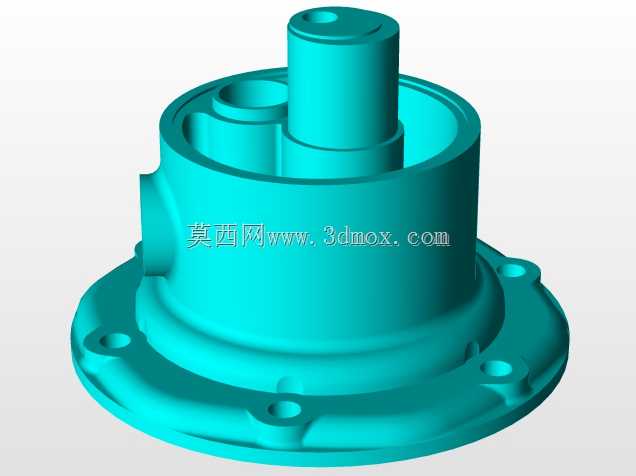

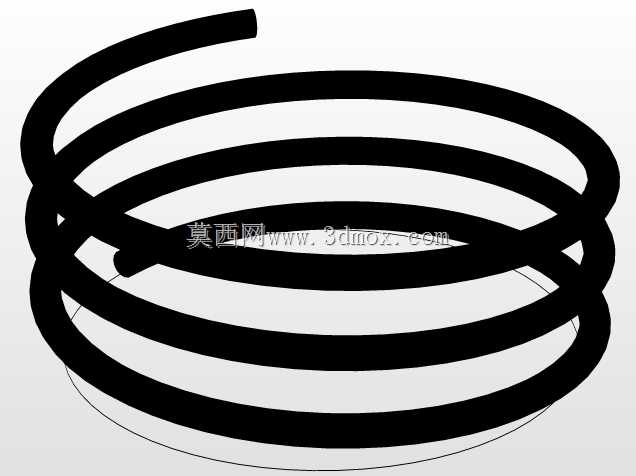

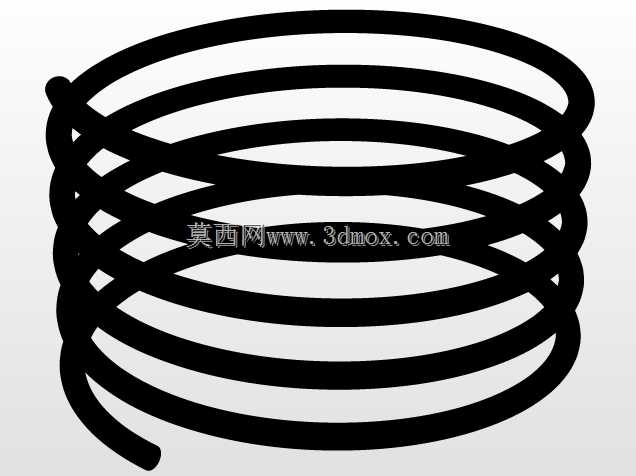

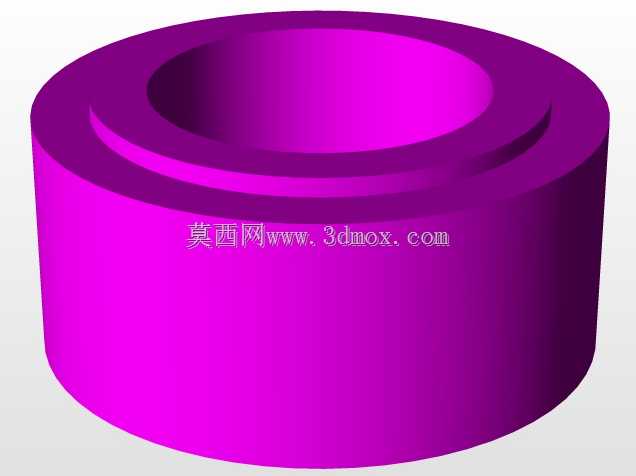

该泵的结构分层清晰，上部泵盖集成进油口、出油口与油腔，采用耐油密封结构防止燃油渗漏，中部膜片组件是核心做功部件，通过膜片的上下往复形变改变油腔容积完成吸油、泵油动作，膜片采用耐油橡胶夹织物材质，兼顾往复形变的抗疲劳性与燃油相容性，周圈通过上下泵体的螺栓压合实现密封，沿周向均匀布置的紧固螺栓可以保证压合力均匀，避免局部密封失效渗漏。下部摇臂机构采用铰接式结构，摇臂与偏心轮接触的工作面做了耐磨处理，回位弹簧保证摇臂始终贴合偏心轮轮廓，避免工作过程中出现冲击异响与泵油行程损失。

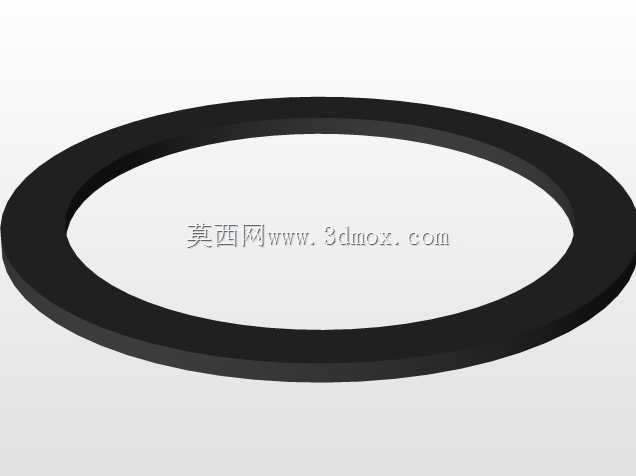

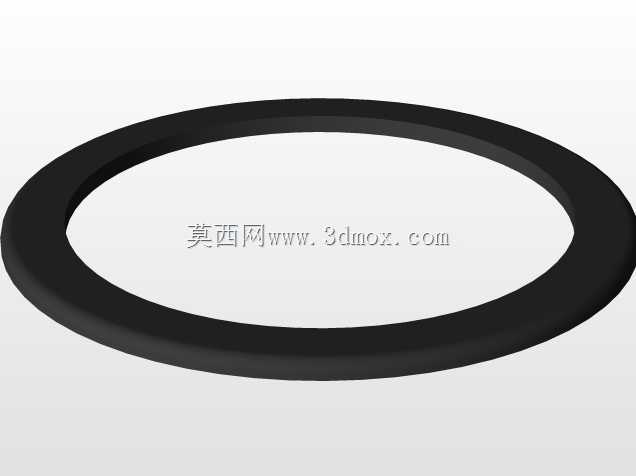

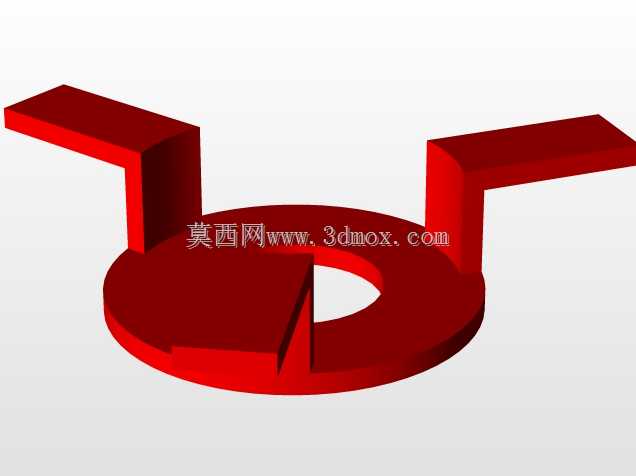

安装边界方面，该泵的安装法兰采用双螺栓孔定位，孔距适配常规小排量汽油机的安装位，法兰面与缸体结合处加装密封垫防止机油渗漏，进、出油口采用侧置外螺纹接口，管路布置时需要预留足够的操作空间用于接装燃油软管，避免管路弯折影响通流能力。整体外形紧凑，径向最大尺寸不超过120mm，轴向总高度控制在100mm以内，不会与发动机周边的进气管、启动机等部件产生干涉。设计过程中需要重点校核膜片的行程与泵油量的匹配关系，保证发动机全工况下的供油量覆盖最大油耗需求的1.5倍以上，同时内置的油阀组件采用单向密封结构，吸油行程时进油阀开启、出油阀关闭，泵油行程时出油阀开启、进油阀关闭，阀片的复位弹力需要经过匹配，避免高速工况下阀片滞后导致泵油效率下降。此外，泵体上部的通气帽需要保持通畅，平衡膜片下腔的大气压力，避免膜片运动时下腔形成气阻影响泵油行程。
