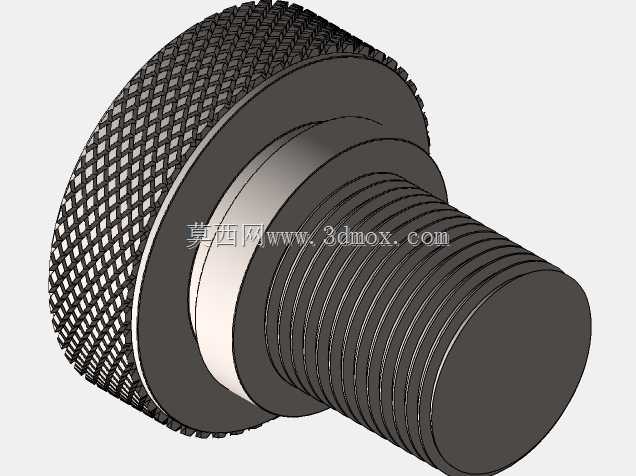

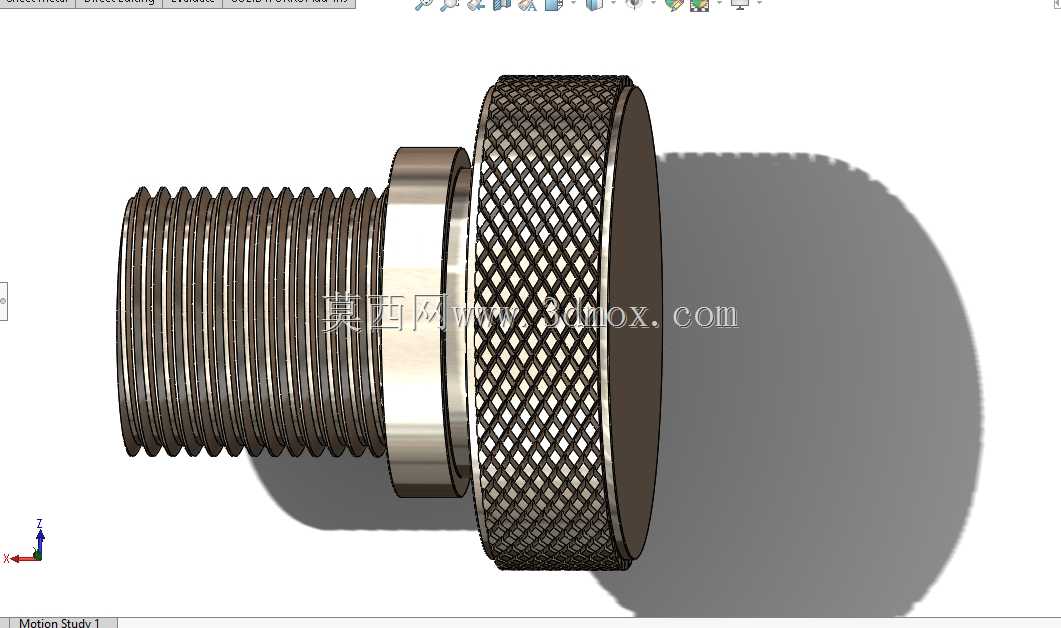

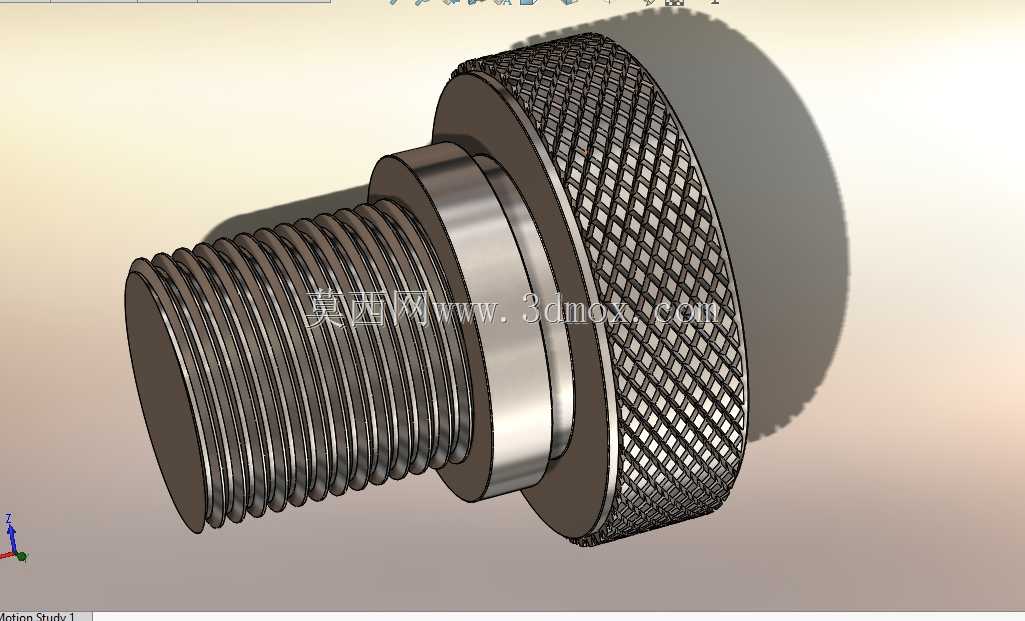

实心网纹滚花手拧调节螺钉结构

这类带网纹滚花头的实心螺钉，在各类工装夹具、检测治具、小型实验设备的手动调节工位上应用极广，不需要借助螺丝刀、扳手这类额外工具，操作人员直接用手指捏住滚花头部就能完成拧紧或者松脱动作，在需要频繁微调松紧、拆装频次高的工位上，能大幅减少操作辅助时间，提升工位作业效率。从结构设计来看，螺钉头部采用全周网纹滚花处理，滚花纹路的齿距和齿深做了适配人手操作的优化，既不会因为齿纹过尖锐划伤操作人员指腹，也能保证手部施力时足够的摩擦力，即便手上沾有少量切削液、润滑油，也不容易出现打滑脱手的情况。头部和螺纹段之间设计了直径略大于螺纹大径的光轴轴肩，这个轴肩一方面能在螺钉拧入到位时起到轴向限位的作用，避免拧入过深损伤被连接件的安装面，另一方面也能在需要频繁转动调节的场景下，作为转动配合的轴段，和安装板上的光孔形成间隙配合，保证螺钉转动过程中不会出现径向偏摆，调节动作更顺滑。螺纹段采用标准普通公制螺纹，牙型角60度，螺纹的公差带选用中等配合精度，能适配市面上绝大多数通用的内螺纹安装孔，不需要专门定制配套的螺纹孔，降低了零件的适配成本。整体采用实心一体结构，没有拼接、焊接的部位，整体强度更高，能承受更大的轴向锁紧力，在需要一定预紧力的锁紧场景下，也不会出现头部断裂、螺纹滑牙的问题。安装时只需要在被连接件上加工对应规格的内螺纹孔，或者穿过光孔配合螺母使用即可，不需要额外的配套锁紧件，安装边界灵活，既可以作为紧定螺钉使用，顶住被固定零件的表面实现位置锁定，也可以作为普通连接螺钉，实现两个薄板零件的可拆卸连接。在一些小型检测设备的定位工位上，这类螺钉还可以作为微调顶丝使用，通过旋转螺钉调整伸出长度，来微调工件的装夹位置，滚花头的设计能让操作人员精准控制旋转角度，实现毫米级甚至更小量级的位置微调，比带槽的普通螺钉操作便利性高很多。设计这类零件的时候，滚花段的直径要比螺纹大径大出足够的尺寸，保证手指捏持的时候有足够的接触面积，一般滚花头直径比螺纹大径大4到6毫米就能满足常规手动操作的施力需求，滚花段的厚度也要匹配手指捏持的宽度，过薄会导致捏持的时候受力面太小，施力困难，过厚则会浪费材料，增加零件整体重量。轴肩的长度要根据被连接件的安装板厚度来匹配，保证轴肩穿过安装板光孔的时候，螺纹段能顺利拧入对应的内螺纹，同时轴肩端面能贴合到锁紧面，保证锁紧的稳定性。
