车间固定式工作台虎钳结构设计

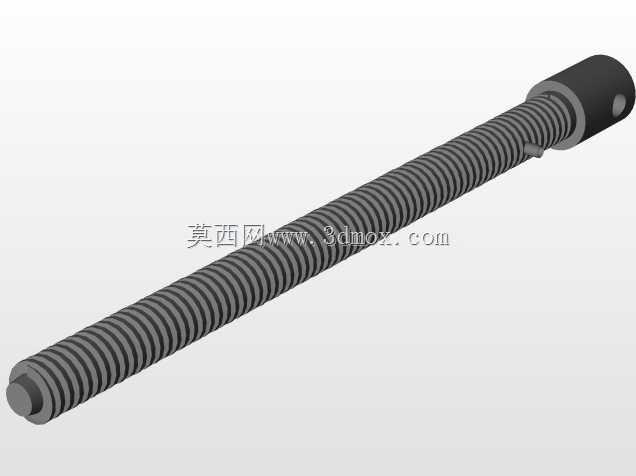

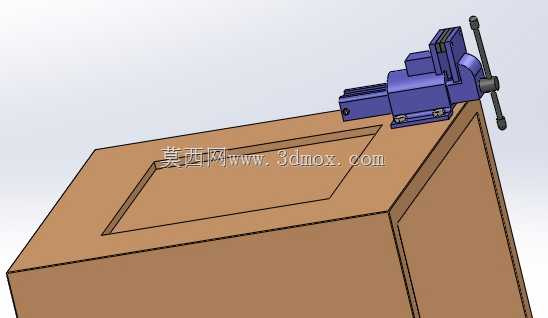

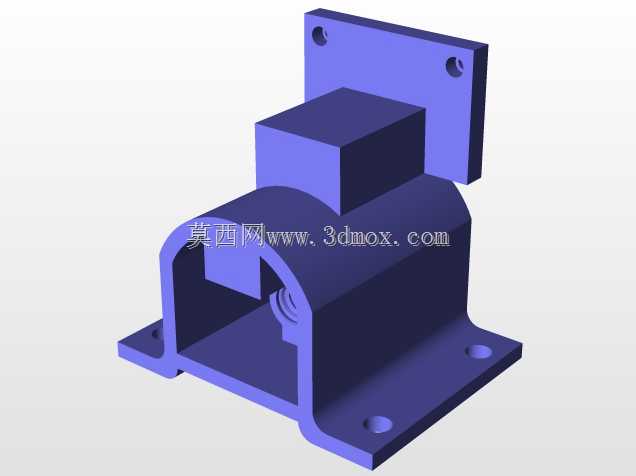

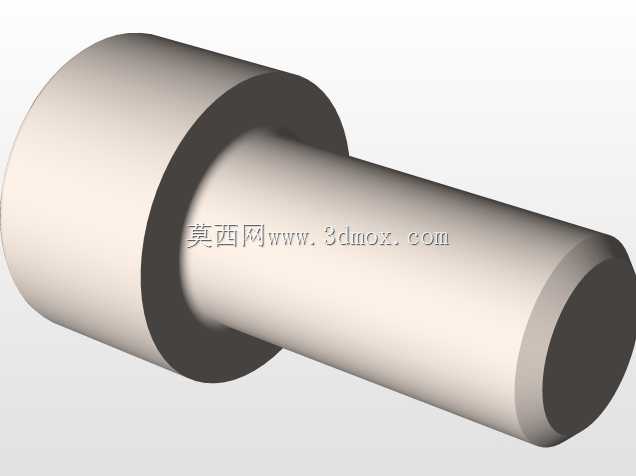

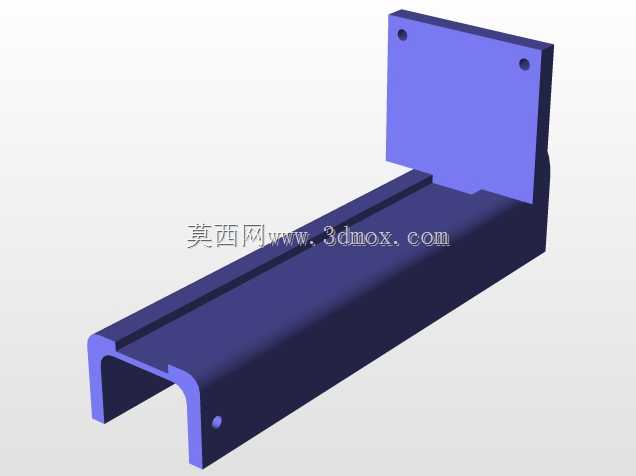

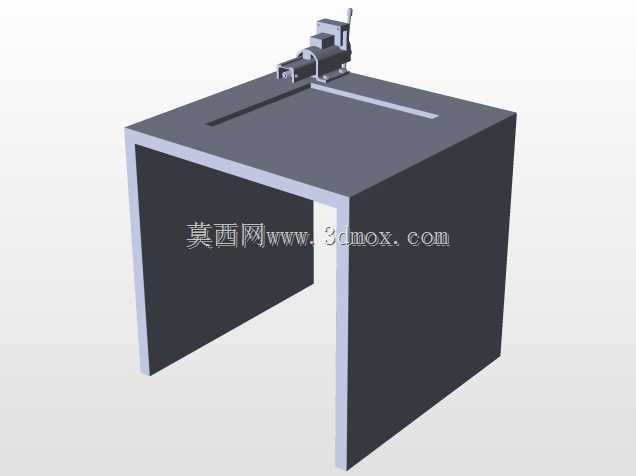

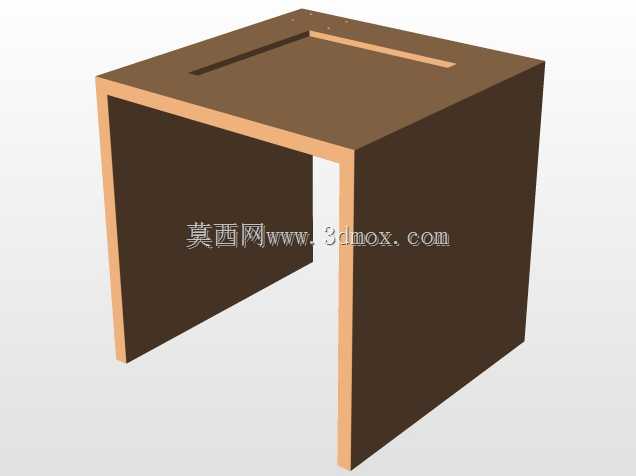

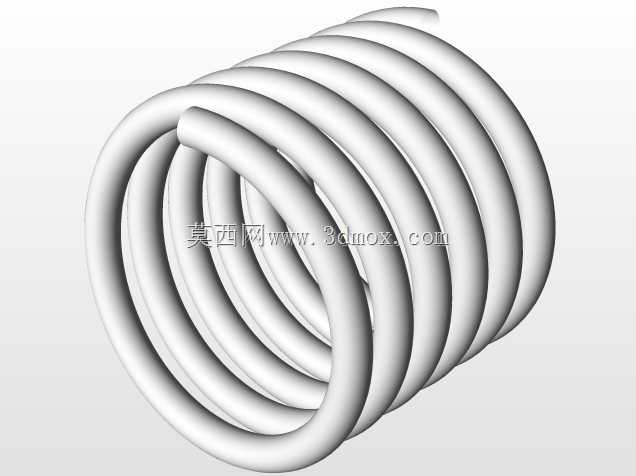

这款虎钳是机加工、装配、维修车间里最常见的工装夹具之一，日常固定在木质或钢制工作台边缘使用，核心作用是牢牢夹持待加工工件，让锉削、锯切、划线、小型零件装配、工件修磨等操作能稳定开展，避免工件在受力时发生位移、晃动，影响加工精度或造成操作安全隐患。从结构设计来看，这款虎钳采用固定钳身搭配活动钳身的经典布局，固定钳身底部设置有安装耳座，可通过螺栓直接锁紧在工作台台面上，安装时需保证钳口平面与工作台边缘保持合适距离，预留出工件装夹后超出钳身的操作空间，避免长工件与工作台边缘发生干涉。活动钳身通过丝杠传动实现开合动作，丝杠端部配套有加长操作杆，操作人员转动操作杆时，丝杠带动活动钳身沿导轨方向做直线进给，钳口开合行程可覆盖常规中小型零件的装夹需求，钳口部位设计有交叉防滑齿纹，夹持金属工件时能增大接触摩擦力，即使承受较大的锉削、敲击力也不会出现工件打滑移位的情况。设计时需要重点考虑钳身的受力变形量，固定钳身与活动钳身的壁厚要匹配丝杠的最大夹紧力，避免夹紧硬质工件时钳口出现外张变形，影响装夹精度；导轨配合间隙要控制在合理范围，既要保证活动钳身滑动顺畅无卡滞，也要避免间隙过大导致钳口上下错位，装夹工件时出现翘头问题。安装边界方面，虎钳底部的安装孔位间距适配常规工作台的T型槽或预留螺栓孔位置，固定后钳身高度要匹配操作人员的站立操作高度，一般钳口上平面距离工作台面的高度控制在100-150mm区间，方便操作人员发力操作。日常使用中，这类虎钳可夹持的工件类型覆盖范围很广，从几毫米厚的小型钣金件、轴类零件，到几十厘米长的型材、小型焊接组件都能可靠装夹，是车间工位上不可或缺的基础工装，设计时还要兼顾丝杠的润滑维护便利性，在丝杠与螺母配合位置预留润滑注油空间，延长工装的整体使用寿命，钳身的边角位置做了圆弧过渡处理，避免操作人员走动、取放工件时被尖锐棱角磕碰。
