机用快动式台虎钳结构设计

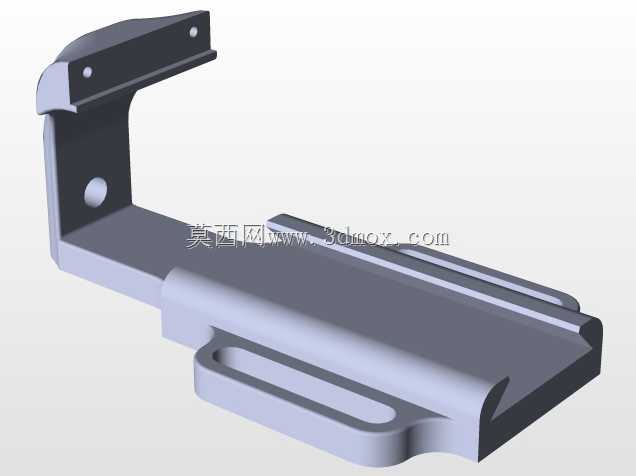

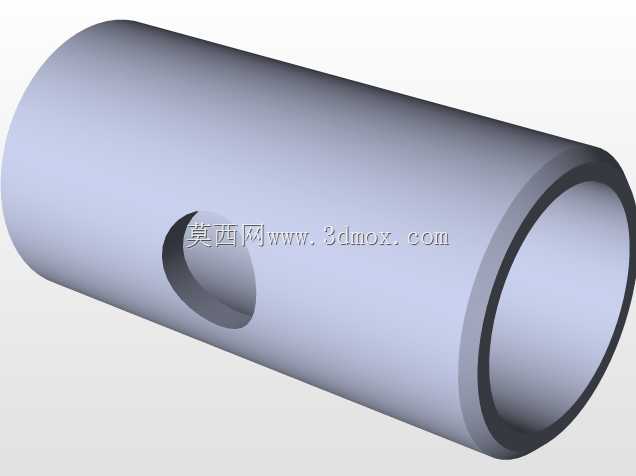

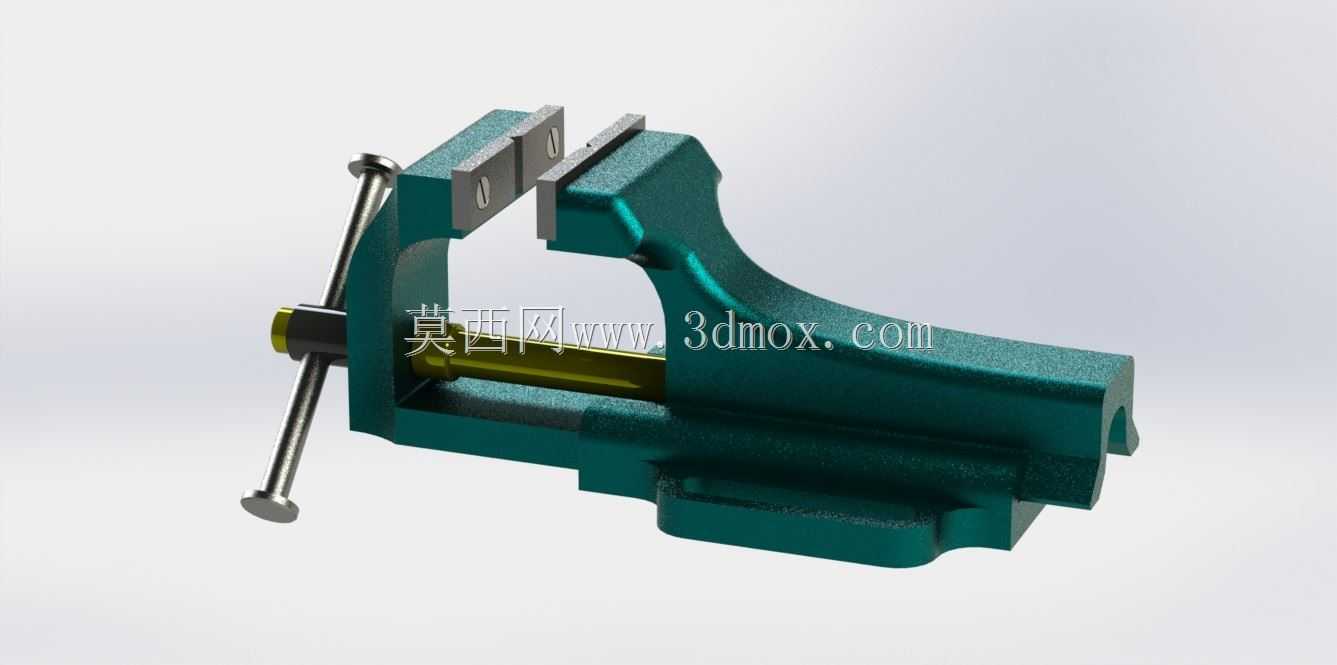

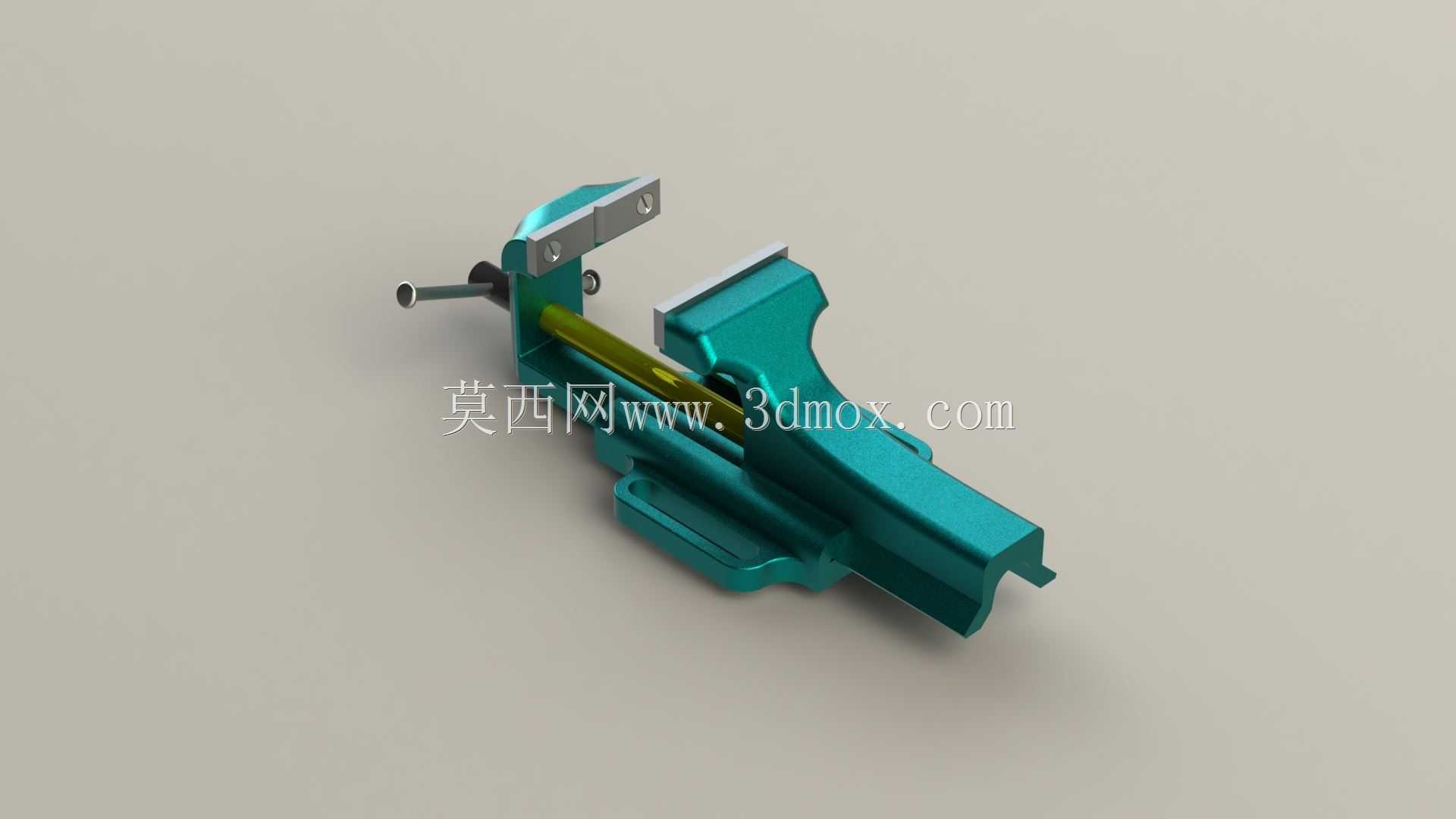

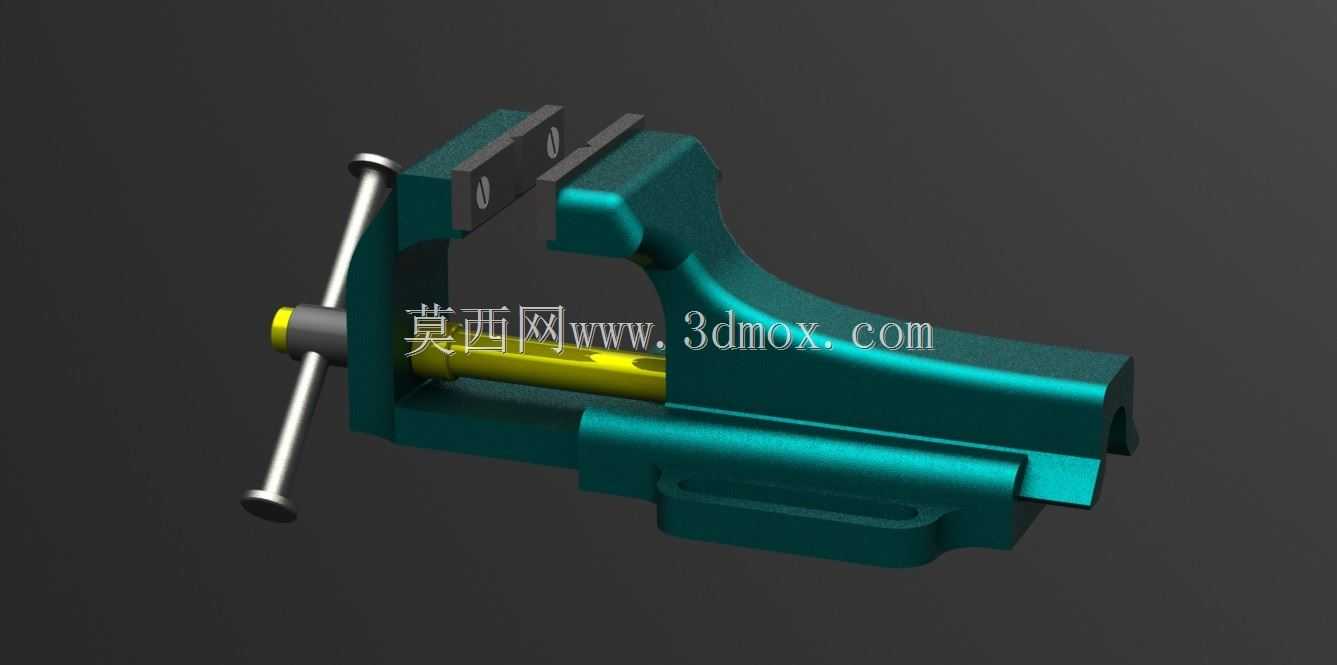

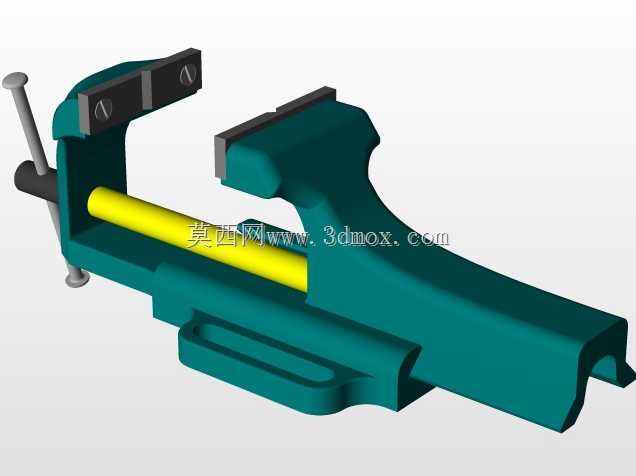

这款虎钳的结构设计完全围绕机加工场景的实际装夹需求展开，日常在铣床、钻床、钳工台工位上承担工件定位夹紧的核心作用，区别于普通固定式台虎钳，其快动结构能大幅缩短工件装夹的辅助时间，适配小批量多品种的加工生产节奏。从功能特性来看，钳身采用整体式铸钢基体设计，活动钳身的导轨配合面做了刮研处理，夹紧过程中不会出现钳口上翘的偏移问题，钳口部位预留了可更换硬钳口的安装槽，日常加工钢件、铸铁件时使用淬硬钢齿面钳口，装夹铜铝等软质工件时可更换铜质钳口避免夹伤工件表面。丝杆传动部分采用梯形螺纹设计，具备自锁特性，夹紧后不会因为加工过程中的振动出现松脱问题，快动拨杆的设计可以在调整钳口开口量时直接扳动拨杆快速推拉活动钳身，不需要全程转动丝杆，在装夹尺寸差异较大的工件时能节省至少六成的调整时间。设计过程中优先考虑了安装边界的适配性，钳身底部的安装耳座按照标准机用台钳的安装孔距设计，可直接固定在标准T型槽工作台上，不需要额外制作转接安装板，整体安装基准面的平面度控制在0.02mm以内，保证装夹后工件的定位精度。外形尺寸方面，钳口最大开口量适配常规中小型零件的加工需求，钳身高度控制在合理范围，不会在钻床加工时出现钻头行程不足的问题，活动钳身的行程限位结构做了内置处理，避免快动调整时活动钳身从导轨上脱出。日常使用中，这类虎钳除了承担机加工装夹任务，也可在部件装配、样品修配环节作为固定工装使用，丝杆部位预留了润滑注油孔，定期加注润滑脂即可保证传动顺畅，整体结构没有冗余的复杂零件，后期维护更换易损件十分便捷，钳身表面做了喷塑防锈处理，适配车间多切削液、多油污的工作环境，不会轻易出现锈蚀卡滞的问题。导轨配合的间隙调整结构设置在钳身侧面，使用过程中如果出现导轨磨损导致间隙过大，可通过侧面的锁紧螺钉调整配合预紧力，始终保持钳身运动的平稳性，钳口的夹紧力可通过丝杆的转动扭矩控制，既可以满足重型切削的夹紧力需求，也能通过控制扭矩实现薄壁零件的低应力装夹，避免装夹变形影响加工精度。
