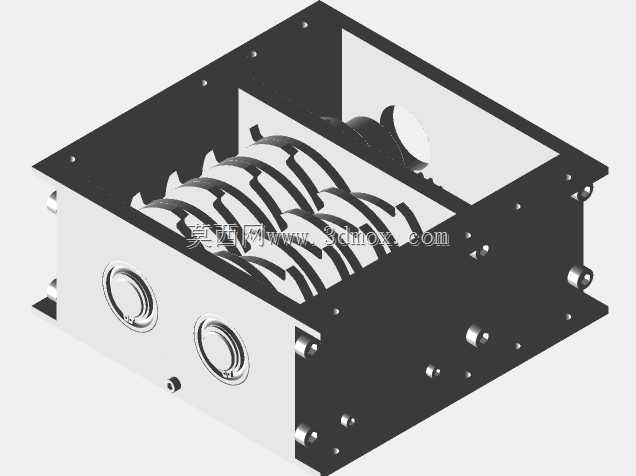

紧凑型PET瓶双轴粉碎处理设备结构

这款双轴粉碎设备主打小占地场景下的脆性物料破碎作业，核心适配PET类塑料瓶、轻薄纸质废料、小型硬质塑料边角料的减容处理需求，常见于小型废品回收站、注塑车间边角料回收工位、办公区域涉密文档集中销毁点这类对设备安装空间有严格限制的场景，无需预留大尺寸进料与检修通道，可直接嵌入现有废料收集流水线的末端工位，也可单独放置在车间边角作为离线破碎单元使用。设备采用箱体式集成结构，破碎腔直接集成在主机框架内部，两根平行布置的破碎轴上交错安装钩形破碎刀盘，刀盘采用合金钢材质经热处理强化，相邻轴上的刀盘间隙控制在5mm以内，工作时两根轴相向转动，通过刀盘的钩挂、剪切、挤压共同作用完成物料破碎，避免传统单轴破碎机易出现的轻薄物料打滑、卡料问题，出料粒度可通过调整刀盘间距与底部筛网孔径适配不同后续处理需求，针对PET瓶这类中空易弹跳的物料，进料口内侧设置有倾斜导料挡板，可将投入的物料直接导向两轴啮合区域，减少物料在腔体内的空转弹跳时间，提升破碎效率。设计阶段优先考虑了设备的安装适配性，整体外形采用方正的箱式结构，底部预留标准地脚螺栓安装孔位，可直接固定在水泥地面或者钢制机架上，两侧轴承座采用外置式安装结构，既避免破碎过程中粉尘、碎屑进入轴承造成磨损，也方便后期运维时直接拆卸更换轴承与密封件，无需完全拆解破碎腔体；驱动单元可根据现场工况选择直连减速电机或者链传动布局，设备侧壁预留传动组件安装位，适配不同功率等级的动力输入，满足不同处理量的选型需求。箱体侧板采用加厚钢板焊接成型，焊接位置做去应力处理，避免长时间破碎作业过程中箱体出现变形开裂，刀盘与主轴之间采用键连接加轴向定位套固定，可根据磨损情况单独更换单个刀盘，无需整轴更换降低运维成本，设备顶部进料口做外翻边强化处理，可适配对接标准尺寸的进料溜槽或者人工投料平台，底部出料口为开放式结构，可直接对接收集料箱或者负压输送管道，将破碎后的物料直接输送至下一处理工序，针对破碎过程中可能出现的金属异物误入情况，两轴的传动端设置有过载保护结构，当卡入超出破碎能力的硬物时可自动触发停机保护，避免刀盘崩裂或者主轴变形。
