DIN5480标准W52x248H花键联接构件

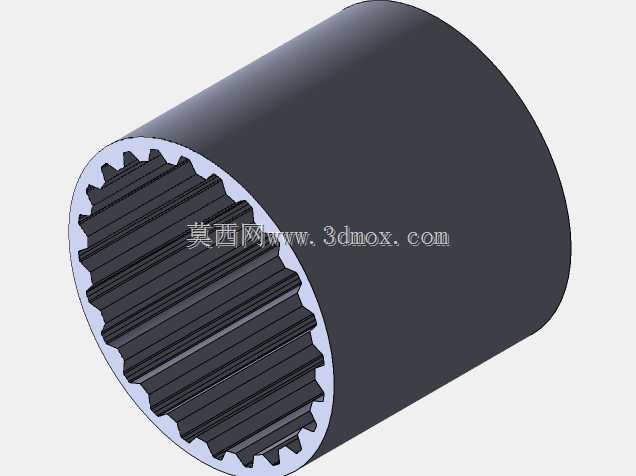

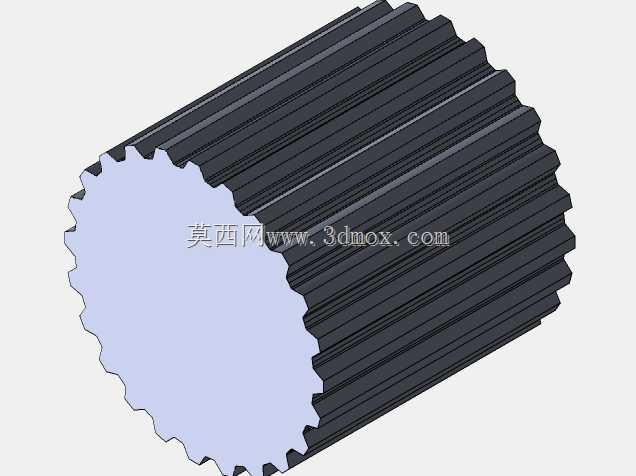

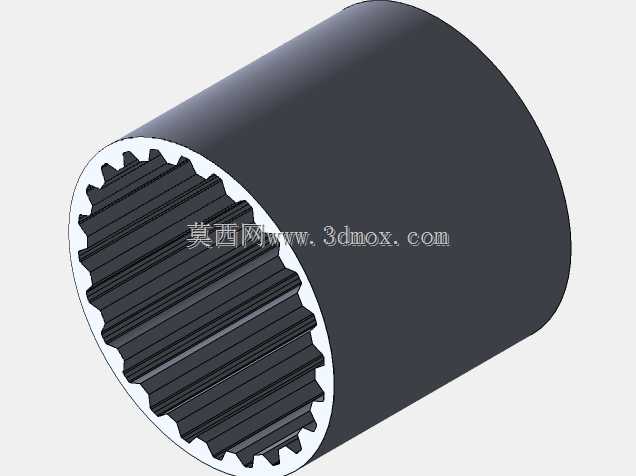

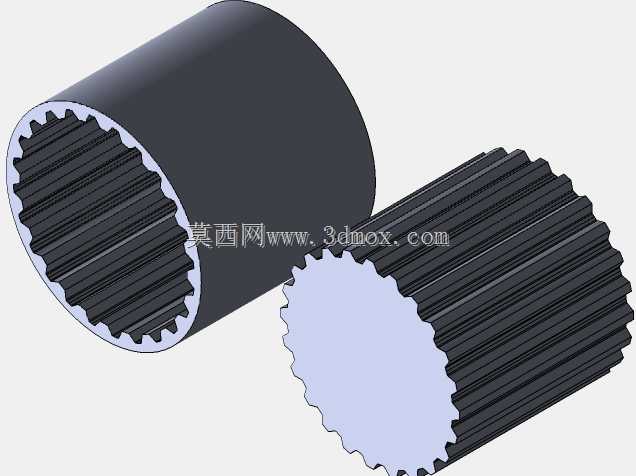

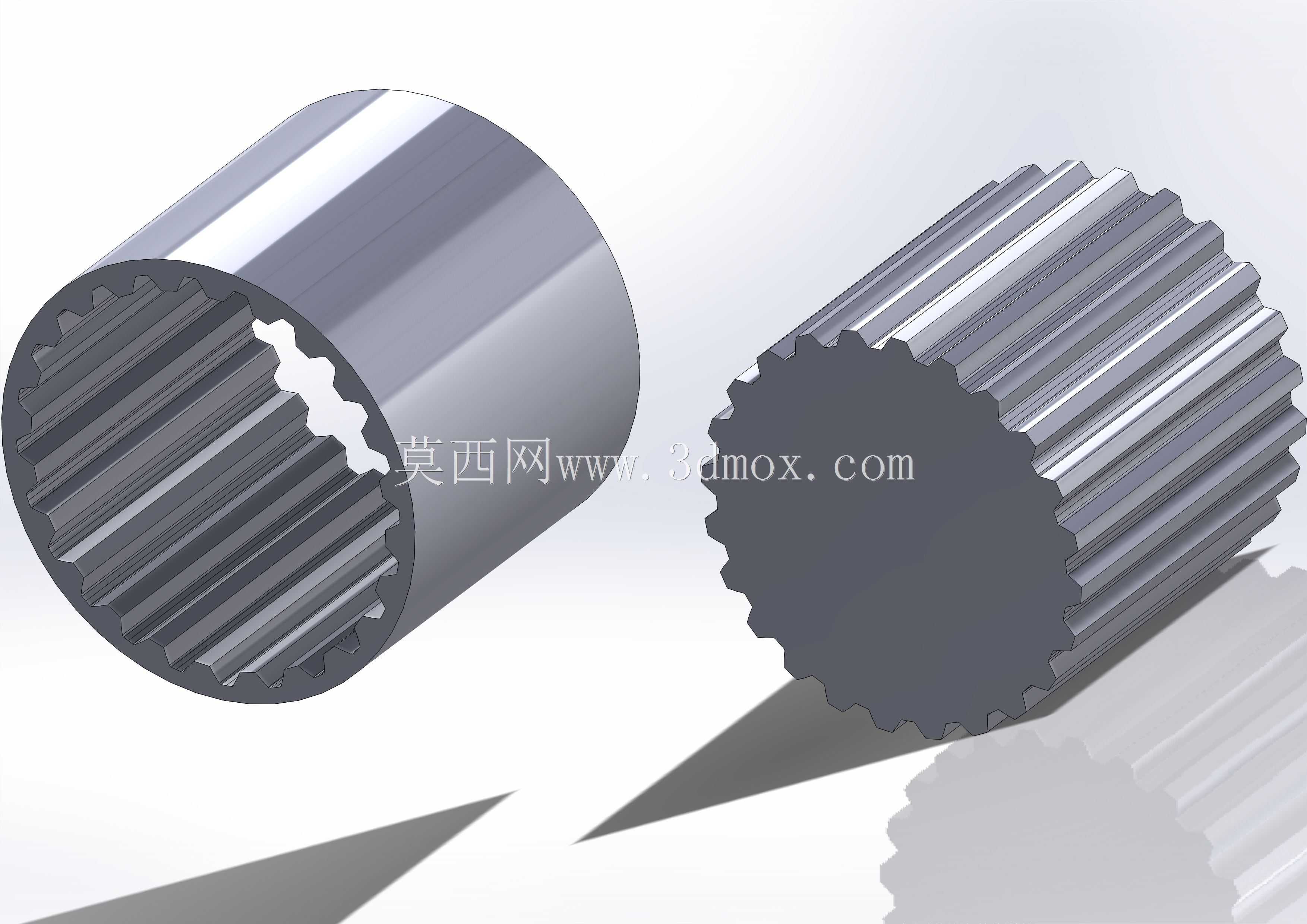

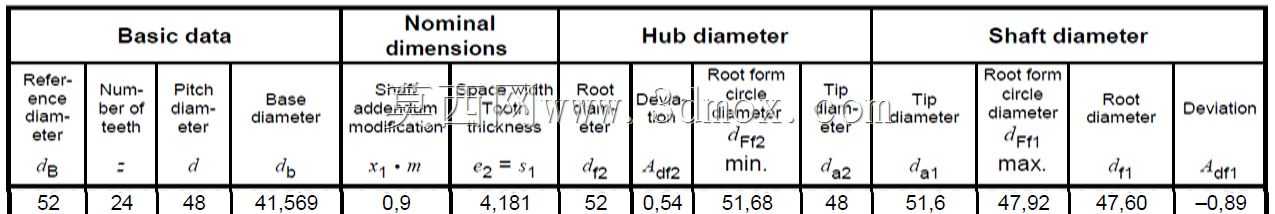

在重载传动系统的动力传递环节，这类符合DIN5480标准的花键联接构件，是解决轴与轮毂周向固定、大扭矩传递需求的核心结构件，常见于工程机械行走机构、工业减速机输入输出端、重型机床主轴传动组等需要高同轴度传动的场景。不同于普通平键联接仅靠单键侧面承压传力，该结构采用沿圆周均布的渐开线齿形啮合，齿面接触应力分布更均匀，能承受交变冲击载荷，同时具备自动对中特性，可补偿轴系运行中产生的微小径向偏移，降低轴系附加弯矩。从结构设计逻辑来看，该构件分为内外花键两个配合部分，外花键加工在轴段外圆，内花键加工在轮毂内孔，齿形参数严格遵循DIN5480标准的W系列规格，齿侧配合间隙经过精准计算，既保证装配时的顺畅推入，又能在额定载荷下消除齿侧反向间隙，避免正反转切换时的冲击异响。尺寸边界上，该规格花键的公称基准直径为52mm，配合长度248mm，足够长的啮合段可以分散单齿承受的剪切应力，适配1000N·m以上级别的扭矩传递需求，安装时无需额外加工键槽，轴与轮毂的截面强度削弱量比平键联接降低40%以上，尤其适合空心轴、薄壁轮毂这类对截面强度敏感的传动部件。实际应用中，这类花键结构常配合轴用挡圈、锁紧螺母完成轴向定位，装配前需在齿面涂抹极压锂基脂，减少初期磨合的磨损量，长期运行后齿面磨损量超过齿厚的5%时需及时更换，避免断齿引发连锁传动故障。建模过程中需严格控制齿形渐开线的起始点与终止点位置，保证内外花键装配时的齿侧接触斑点沿齿高方向不小于70%，沿齿长方向不小于80%，避免局部应力集中导致的早期失效。
