便携式液压破拆切割工具结构设计

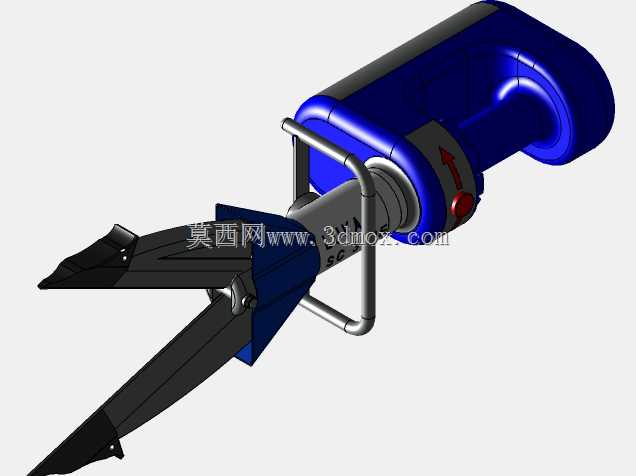

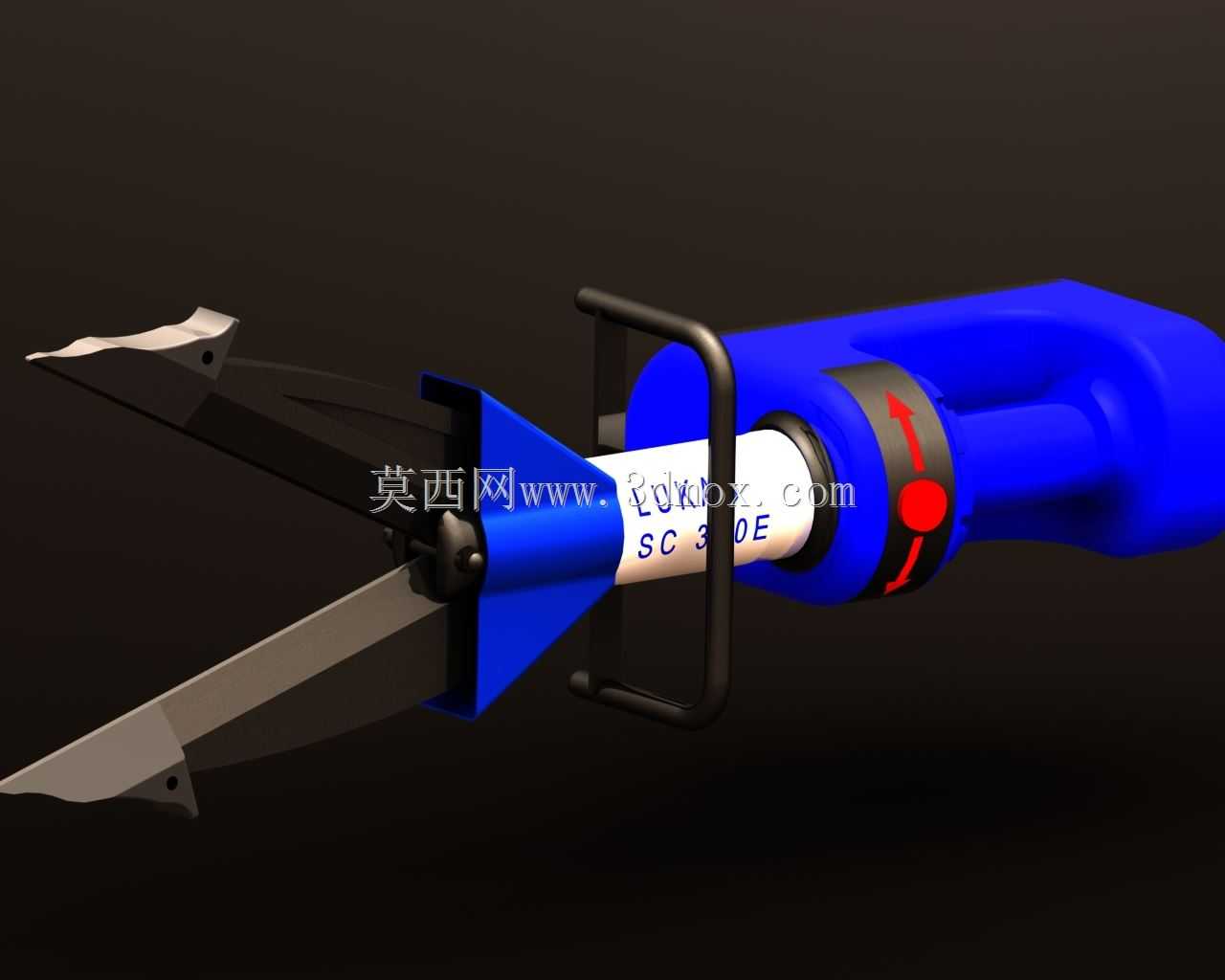

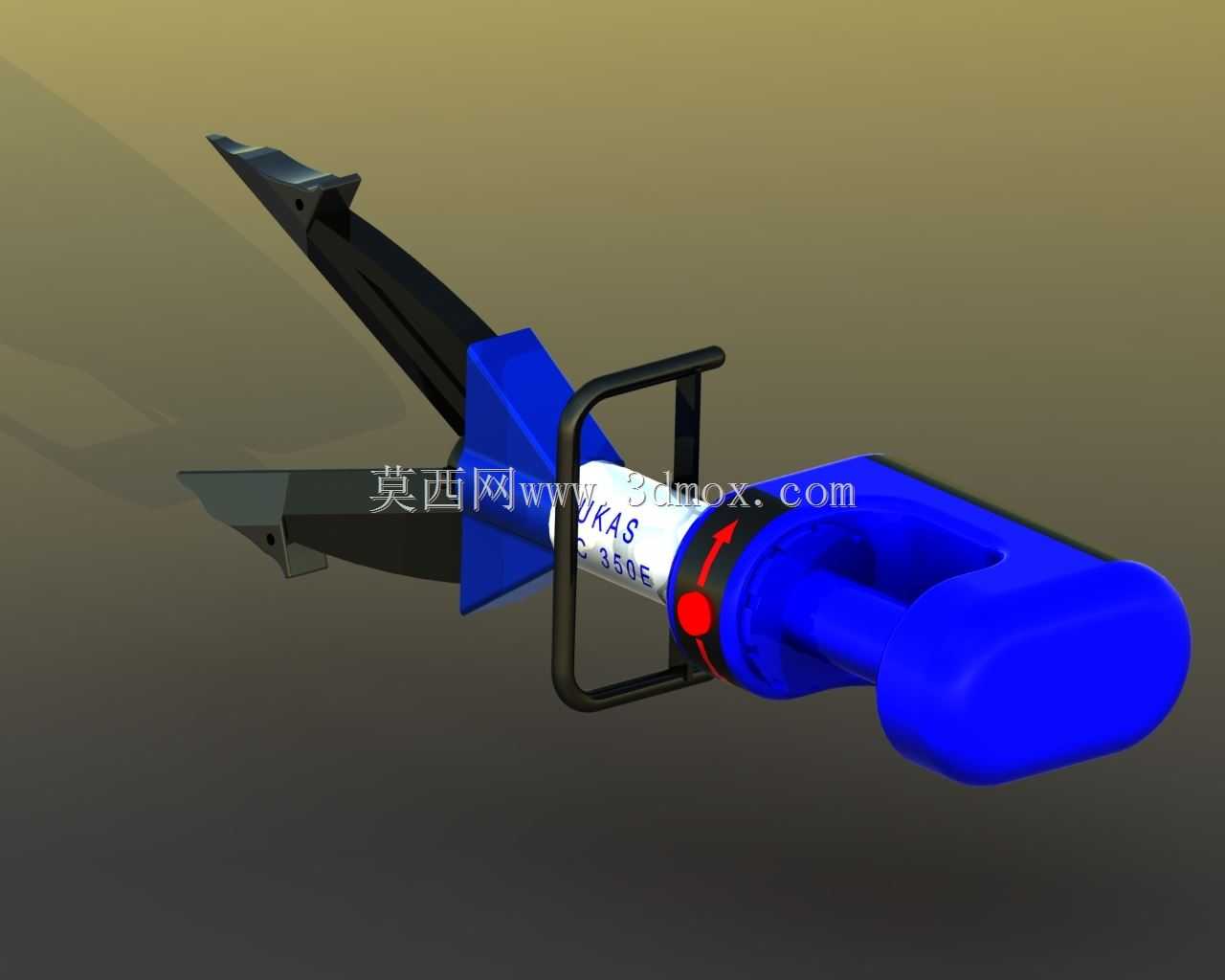

这款液压切割设备主要面向应急救援场景的破拆作业需求，在交通事故救援、建筑坍塌救援、工业应急处置等场景中，能够快速剪切金属构件、车辆钣金、建筑钢筋等硬质材料，为被困人员开辟逃生通道，也可用于工业设备拆解、废旧金属回收等作业环节。设备采用一体化手持结构设计，整体重心靠近握持手柄位置，作业时操作人员可单手握持辅助把手，另一只手扶住设备主体，长时间作业不易产生肌肉疲劳，适配狭窄空间内的破拆操作，比如变形车辆的驾驶舱缝隙、坍塌建筑的狭小作业面等常规大型破拆设备无法进入的区域。剪切刀头采用高强度合金钢结构设计，刃口做了分段式开刃处理，尖端部分做了收窄处理，可插入缝隙较小的构件间隙，根部刃口厚度更大，可应对大厚度高强度金属的剪切作业，刀头与液压缸输出端采用快换式连接结构，可根据作业场景更换不同规格的剪切头、扩张头，拓展设备的作业范围。设备的液压驱动单元集成在主体结构内部，油路采用内置式布局，避免外接油管在复杂作业环境中被剐蹭破损，主体外壳采用高强度工程塑料包裹金属骨架的结构，既能够减轻设备整体重量，又可以抵御作业过程中的碰撞、剐蹭，适配复杂恶劣的救援作业环境。握持区域设置了防滑防护结构，辅助把手采用U型弯管结构，表面包裹防滑橡胶套，操作人员佩戴防护手套也可稳定握持，设备的控制开关设置在握持区域附近，单手握持时即可完成设备的启停、剪切力度调节操作，无需额外调整握持姿势。从安装边界来看，设备整体长度控制在单人可操作的范围内，最大剪切开口度可覆盖常规车辆B柱、直径20mm以内钢筋的剪切需求，作业时无需额外的固定支撑，操作人员可根据作业位置灵活调整剪切角度，刀头部分可绕主体轴线做小角度转动，适配不同角度的剪切作业需求，无需操作人员大幅度调整站位。液压系统的压力输出做了线性调节设计，初始剪切阶段输出速度较快，当刃口接触硬质材料时自动提升输出压力，既能够保证作业效率，又可以避免瞬间压力过大导致刃口崩损，设备的液压接口做了密封防尘处理，在粉尘、泥水等恶劣环境下作业也不会出现油路堵塞、泄漏的问题。
