层叠式板件冲切加工模具结构

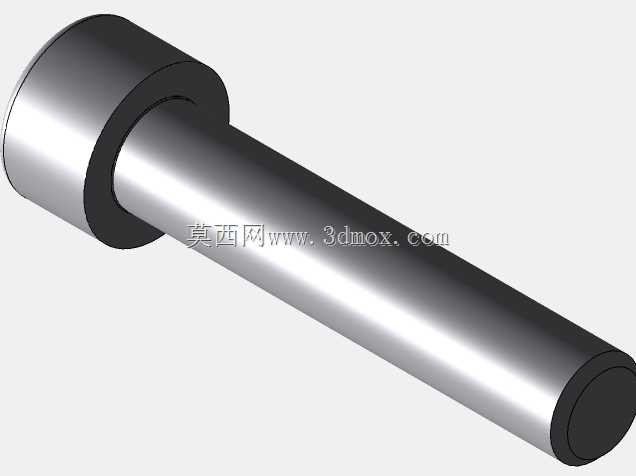

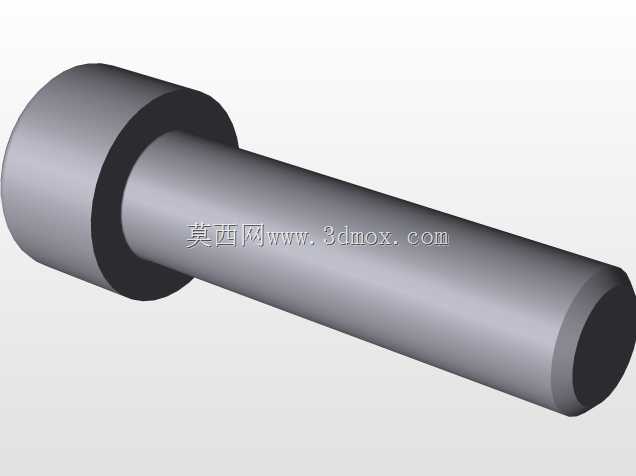

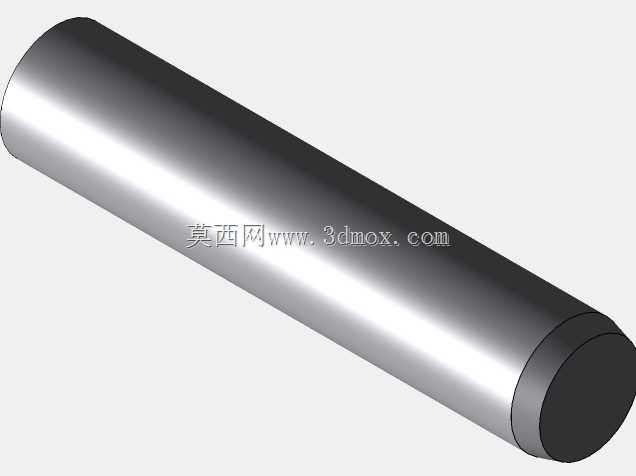

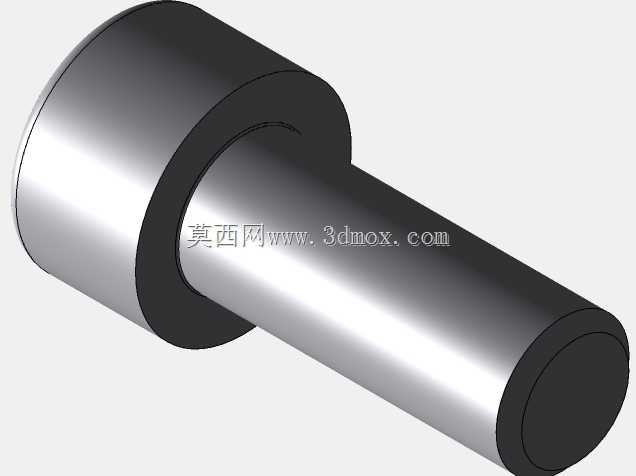

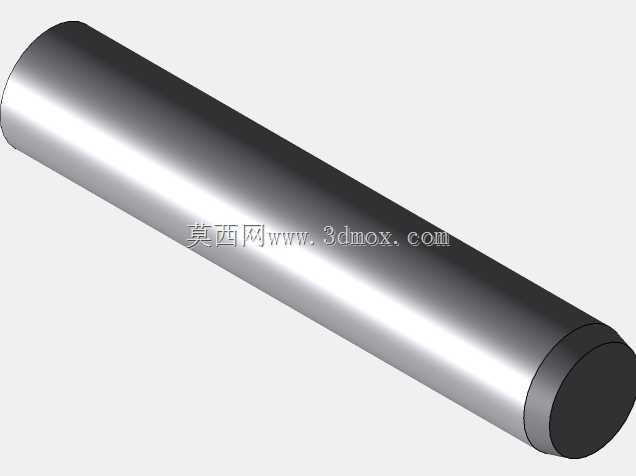

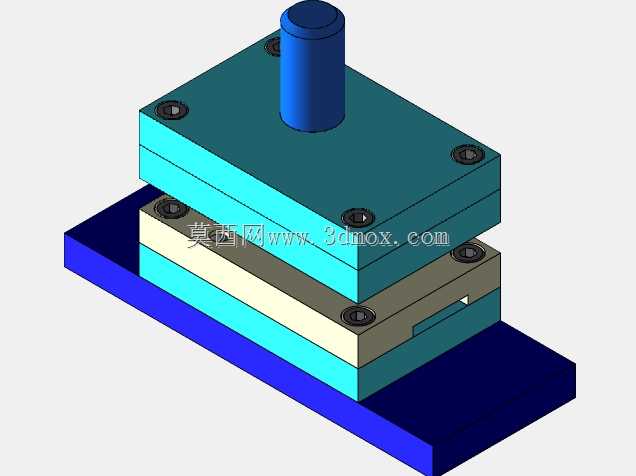

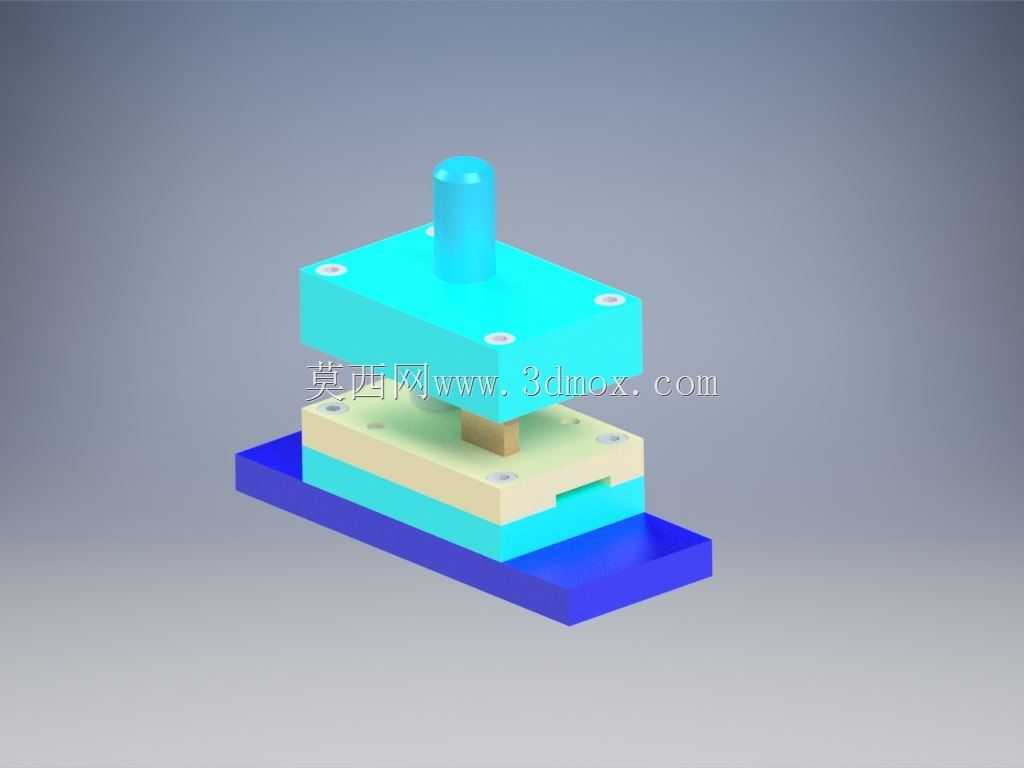

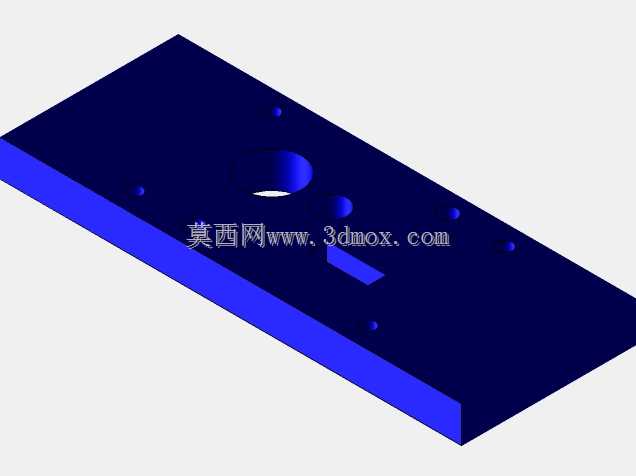

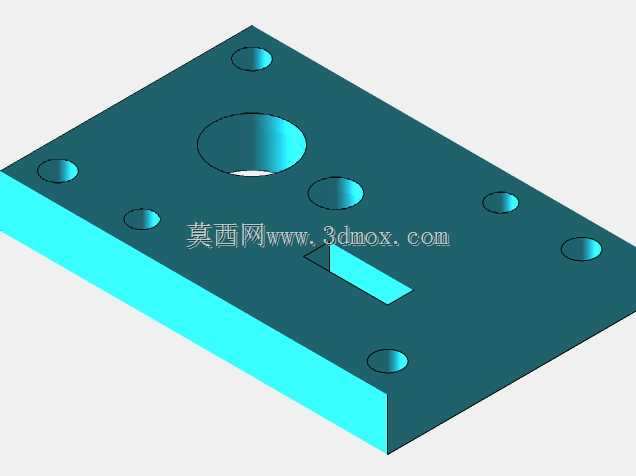

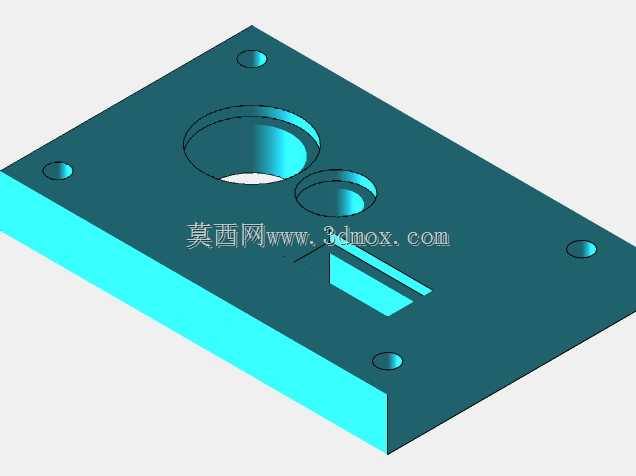

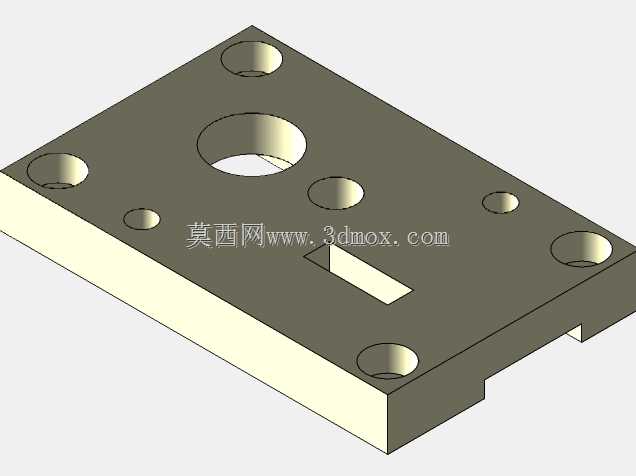

这套冲切模具主要面向薄金属板料的批量落料、切边工序，常见于五金冲压车间的连续生产工位，适配中小吨位开式压力机的安装接口，可直接固定在标准压力机工作台面与滑块端面完成装配。从结构分层来看，整套模具采用上下模分体式设计，最下方为下模座，承担整套模具的基础承载作用，通过螺栓与压力机工作台锁紧，保证冲压过程中无偏移；下模座上方依次叠放凹模板、卸料板层，凹模板内嵌对应冲切轮廓的刃口，与上模的凸模形成精准配合间隙，间隙值根据加工板厚通常控制在板厚的5%-8%区间，避免冲切断面出现过大毛刺或者塌角。上模部分通过模柄与压力机滑块连接，凸模固定在上模座的固定板内，导柱导套结构分布在模座四角，保证上下模合模过程中的运动同轴度，避免凸模啃伤凹模刃口。卸料板采用弹性卸料结构，内置矩形弹簧提供卸料力，当冲切完成滑块上行时，卸料板会卡在板料表面，将箍在凸模上的成品件或者废料从凸模上剥离，避免带料影响后续送料。这套模具的安装边界需要匹配压力机的闭合高度参数，模座的长宽尺寸预留了足够的压板锁紧空间，侧面设置的定位销可配合条料的送料步距定位，保证每一次冲切的位置精度，避免出现孔位偏移或者轮廓缺料的问题。在实际生产场景中，这类模具可加工冷轧钢板、铝板、铜板等多种常见五金板材，冲切出的零件可直接用于家电外壳配件、五金连接件、电子元器件屏蔽罩等产品的生产，刃口部分采用合金工具钢淬火处理，正常冲压工况下可保证数万冲次的刃口寿命，日常维护仅需要定期检查刃口磨损情况、清理导柱表面的冲压油污并补充润滑脂即可。设计过程中充分考虑了加工便利性，各层模板均采用标准模架尺寸，模板上的固定螺丝孔、销钉孔均遵循行业通用规格，后续如果需要更换冲切轮廓，仅需要更换凸模、凹模以及对应卸料板的镶件，不需要重新制作整套模座，可大幅降低模具改造成本与生产准备周期。上下模合模时的工作行程经过精准核算，凸模进入凹模的深度控制在1-2mm，既可以保证板料完全冲断，又不会因为进入深度过大加剧刃口磨损，同时卸料弹簧的预压量经过调整，可保证卸料力均匀作用在板料表面，避免薄料冲切过程中出现板料变形翘曲的问题。
