多功能集成式便携瑞士钳结构设计

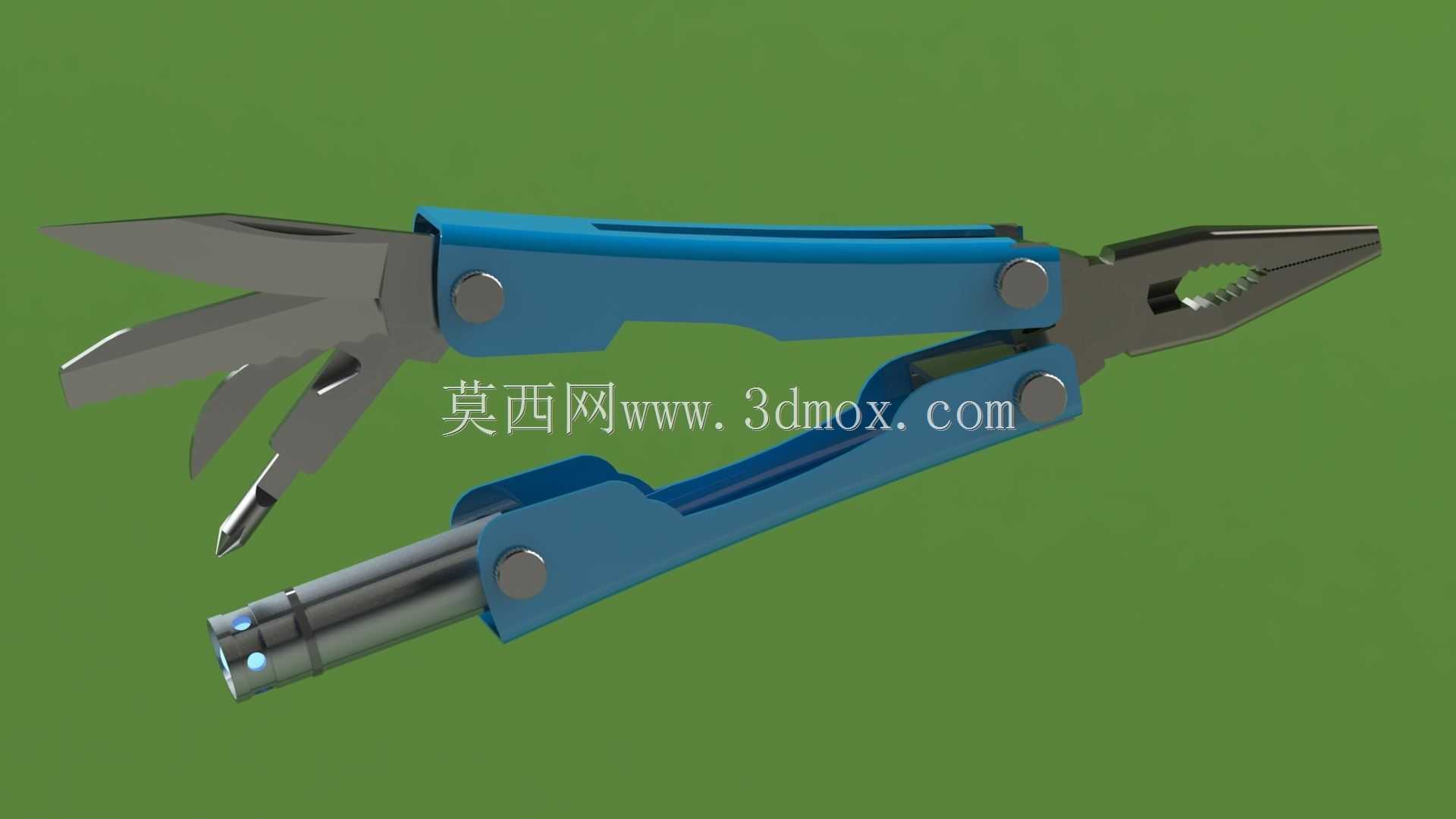

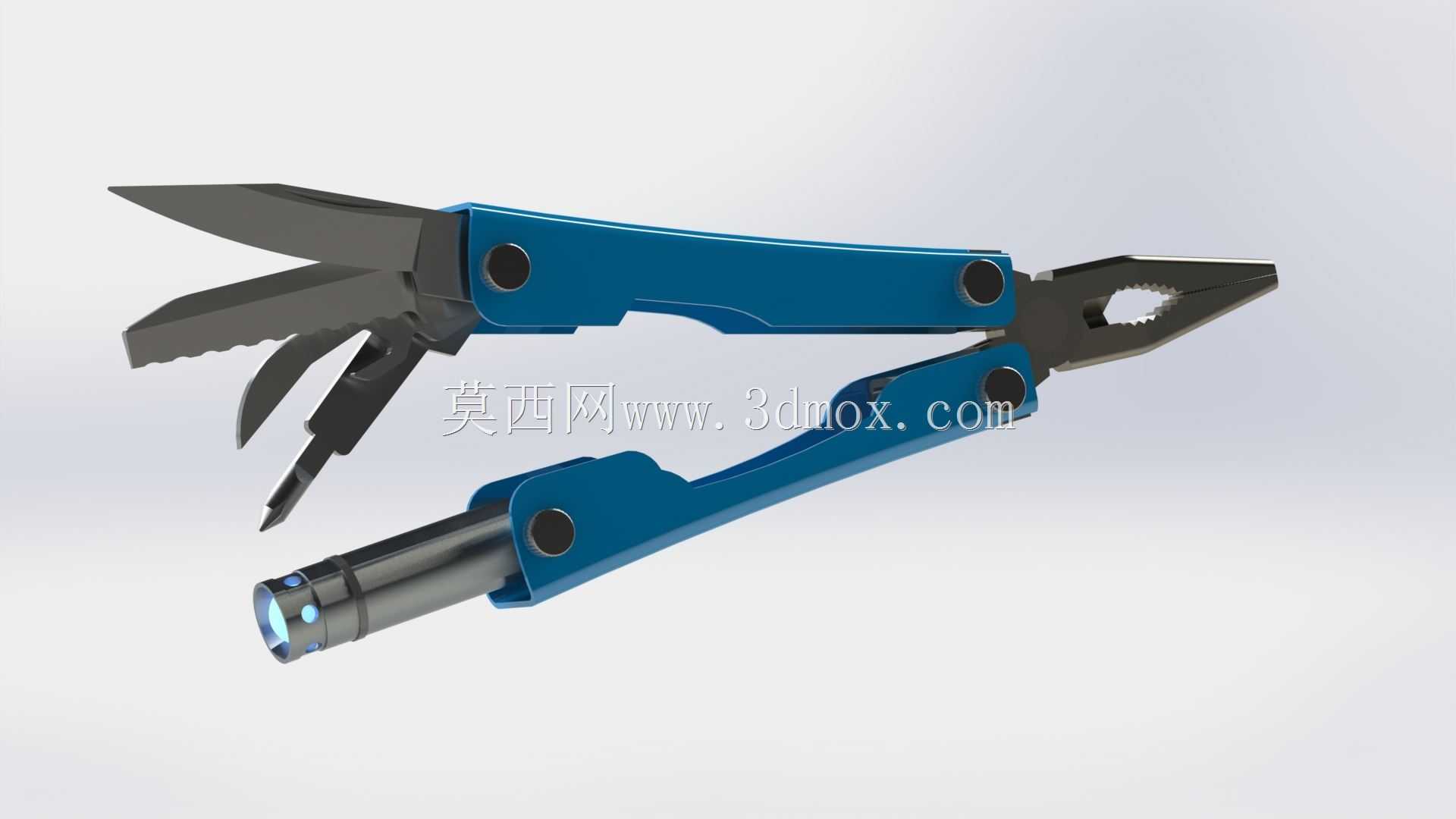

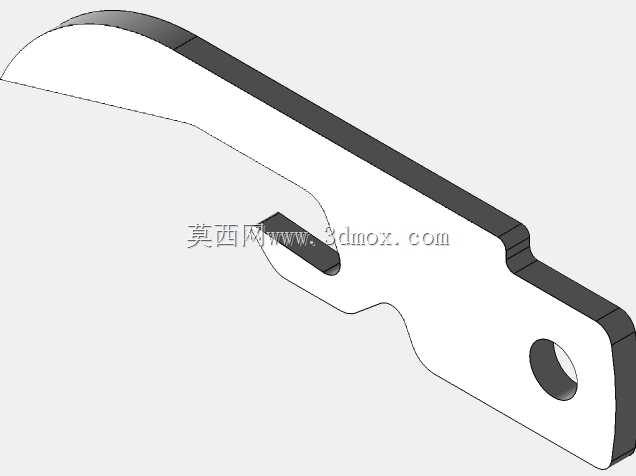

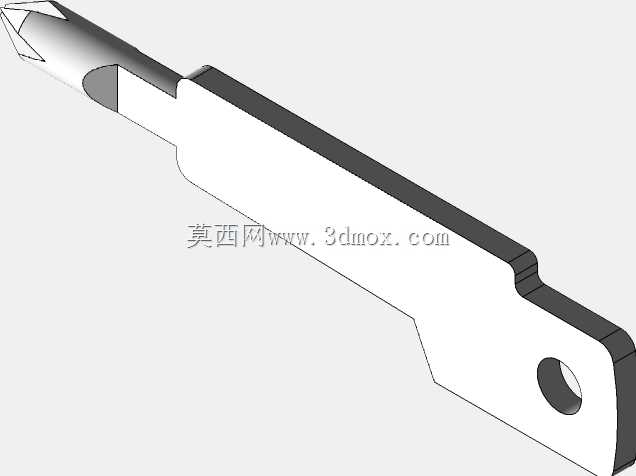

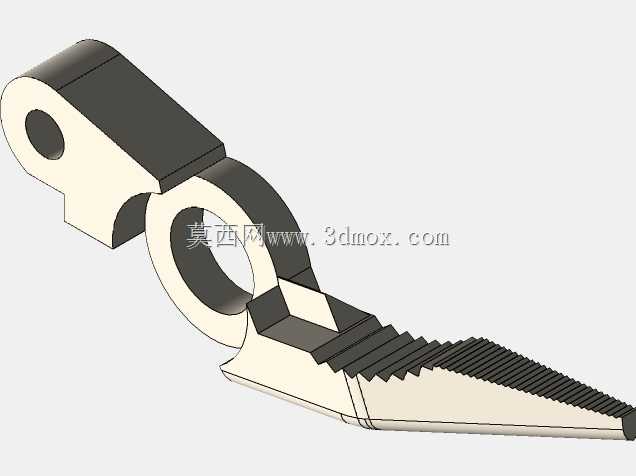

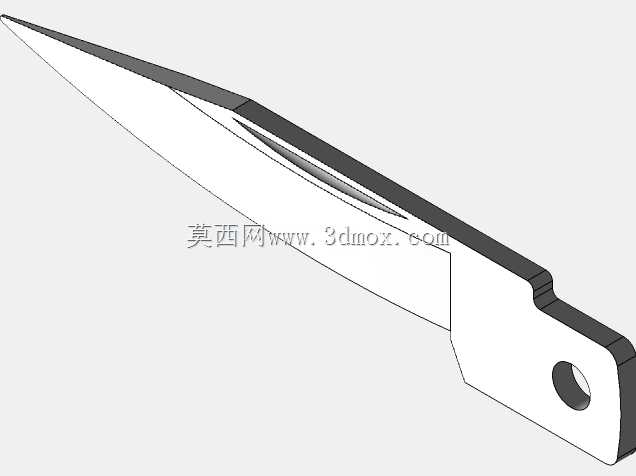

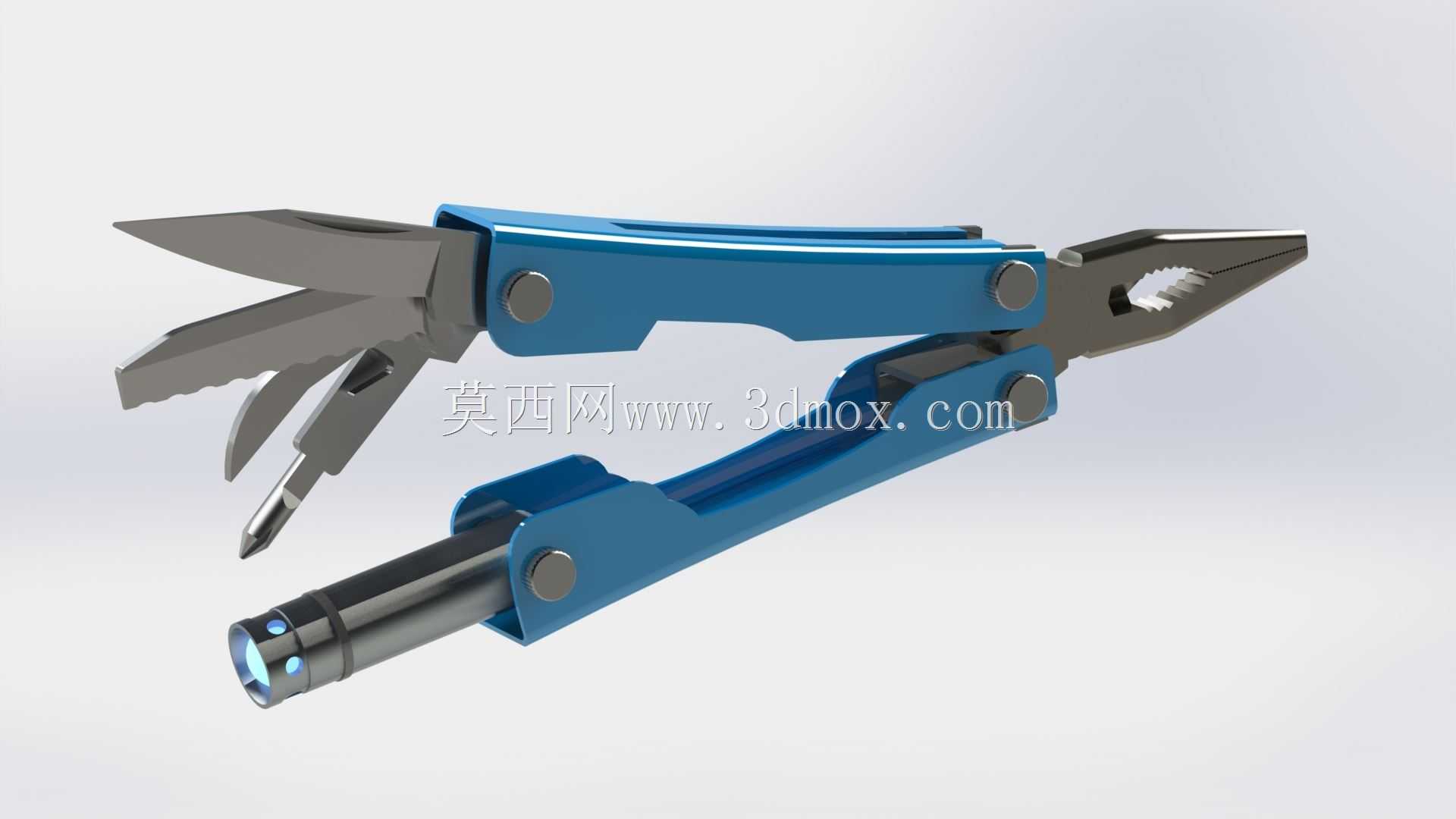

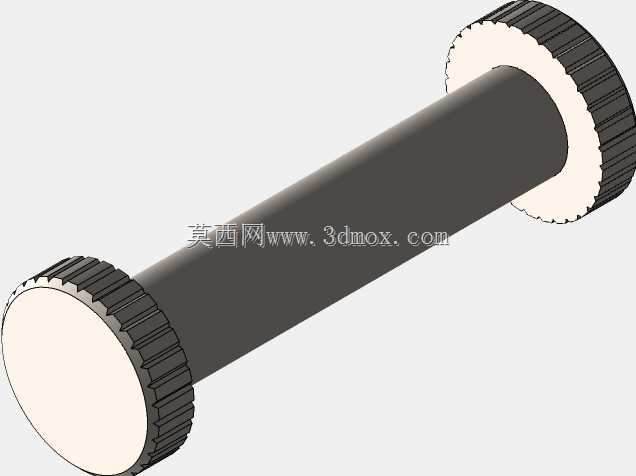

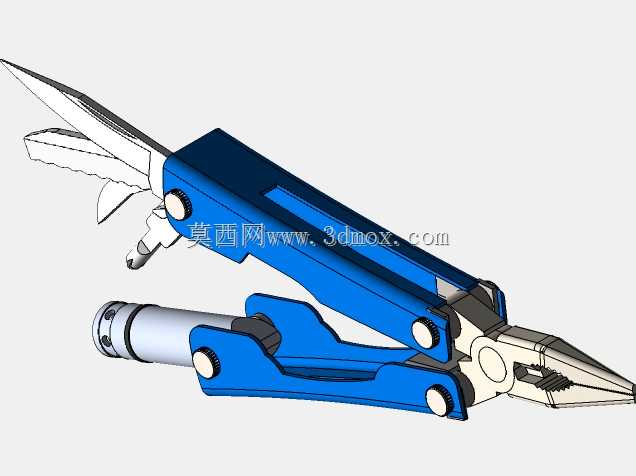

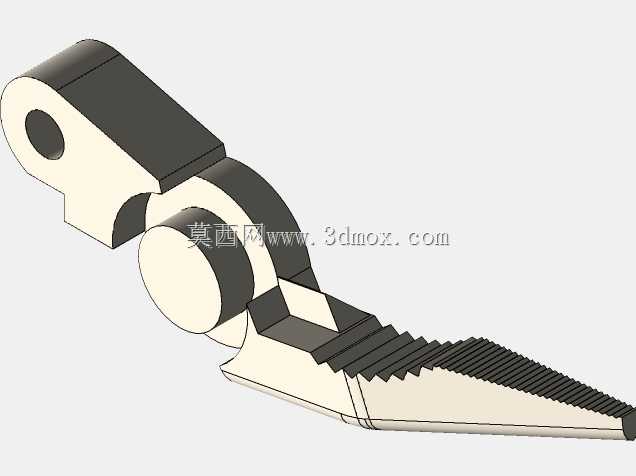

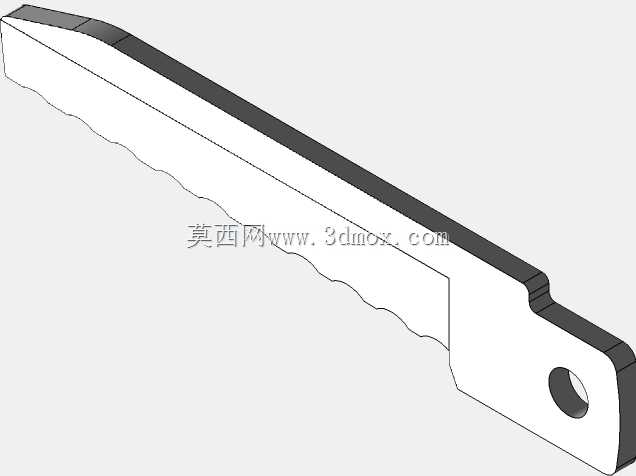

这款集成式多功能钳的结构设计，核心围绕户外作业、日常维保、应急处置等多场景的便携使用需求展开，区别于普通固定结构钳具，其采用折叠式集成布局，将尖嘴钳、剪切刃、一字螺丝刀、十字螺丝刀、小型手电筒等功能模块整合在钳身两侧的折叠臂内，收拢状态下整体尺寸与普通大号钢笔接近，可直接放入工装裤侧袋或工具包夹层，不会占用过多收纳空间，完全适配移动作业时的轻量化携带要求。从功能实现逻辑来看，钳头部分采用常规尖嘴钳的咬合结构，钳口处设置细密齿纹与圆形剪切口，既可以夹持直径0.5mm到8mm的金属线材、小型紧固件，也能剪切硬度不超过HRC30的铜丝、铁丝、塑料扎带等常见耗材，钳头与主臂通过销轴铆接固定，铆接间隙控制在0.02mm以内，保证开合过程无旷量，夹持时受力均匀不会出现打滑偏移。两侧折叠臂内的功能附件均采用独立转轴固定，每个附件展开后都设置有定位卡槽，使用时不会因为受力出现回弹折叠的情况，比如展开剪切刃时，刃口与主臂保持180度锁止状态，剪切硬质线材时力的传递直接，不会出现力矩损耗。尾部集成的小型照明模块采用嵌入式安装，与钳身尾部的圆柱腔体完全贴合，照明方向与钳头夹持方向保持一致，在光线不足的狭小空间作业时，不需要额外手持照明设备，单手操作钳具即可完成对位夹持或螺丝拆装。设计过程中充分考虑了人机交互的合理性，钳身握持部分采用圆弧过渡处理，表面做防滑纹理结构，手掌握持时受力面贴合指腹与掌根位置，长时间施力作业不会出现明显的压痕，折叠臂的展开卡扣设置在握持区外侧，单手即可通过拇指按压完成附件的展开与收拢，不需要双手配合操作，适配高空作业、狭窄空间作业等无法腾出双手的场景。从安装边界来看，所有功能附件收拢后，钳身外轮廓无突出尖锐结构，不会刮蹭衣物或划伤皮肤，各转动部位的销轴均做沉头处理，销轴端面与钳身表面齐平，不会在收纳时勾挂其他物品，整体结构的受力薄弱点集中在钳头与主臂的连接位置，设计时通过增加铆接区域的接触面积、选用高强度合金材质做局部加强，保证最大150N的夹持力下结构不会出现变形或断裂。
