办公用双孔手动纸张打孔装订设备结构

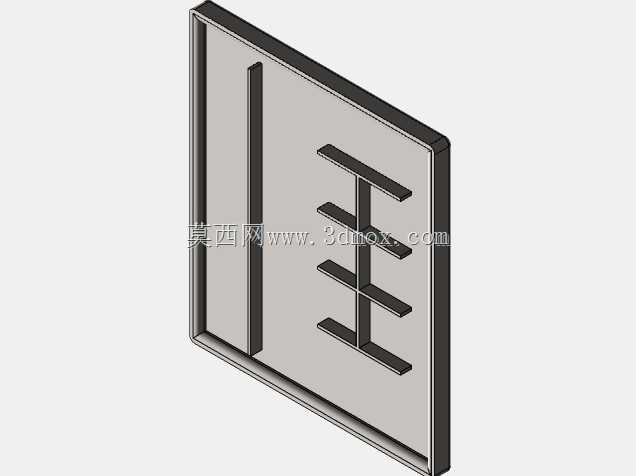

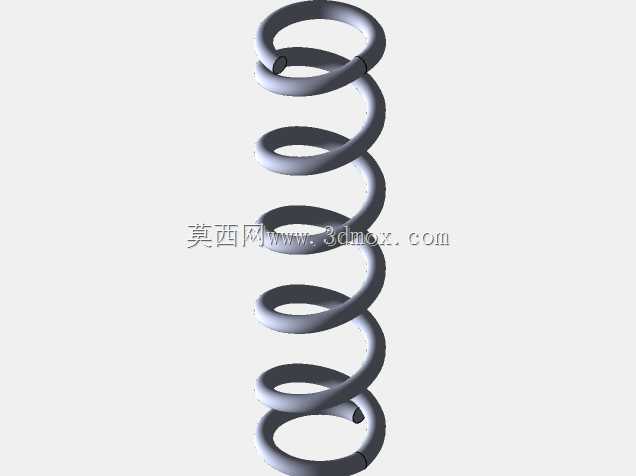

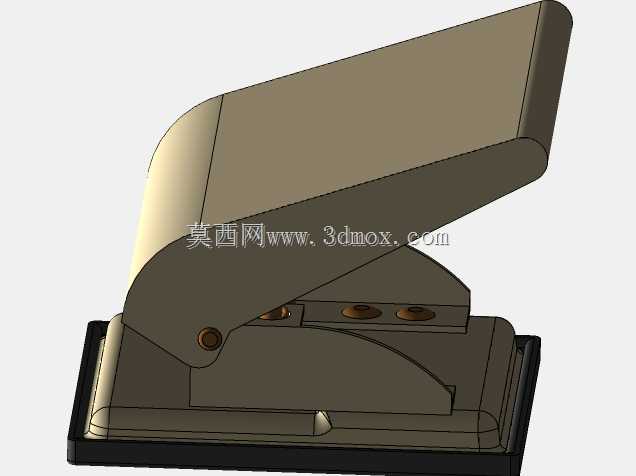

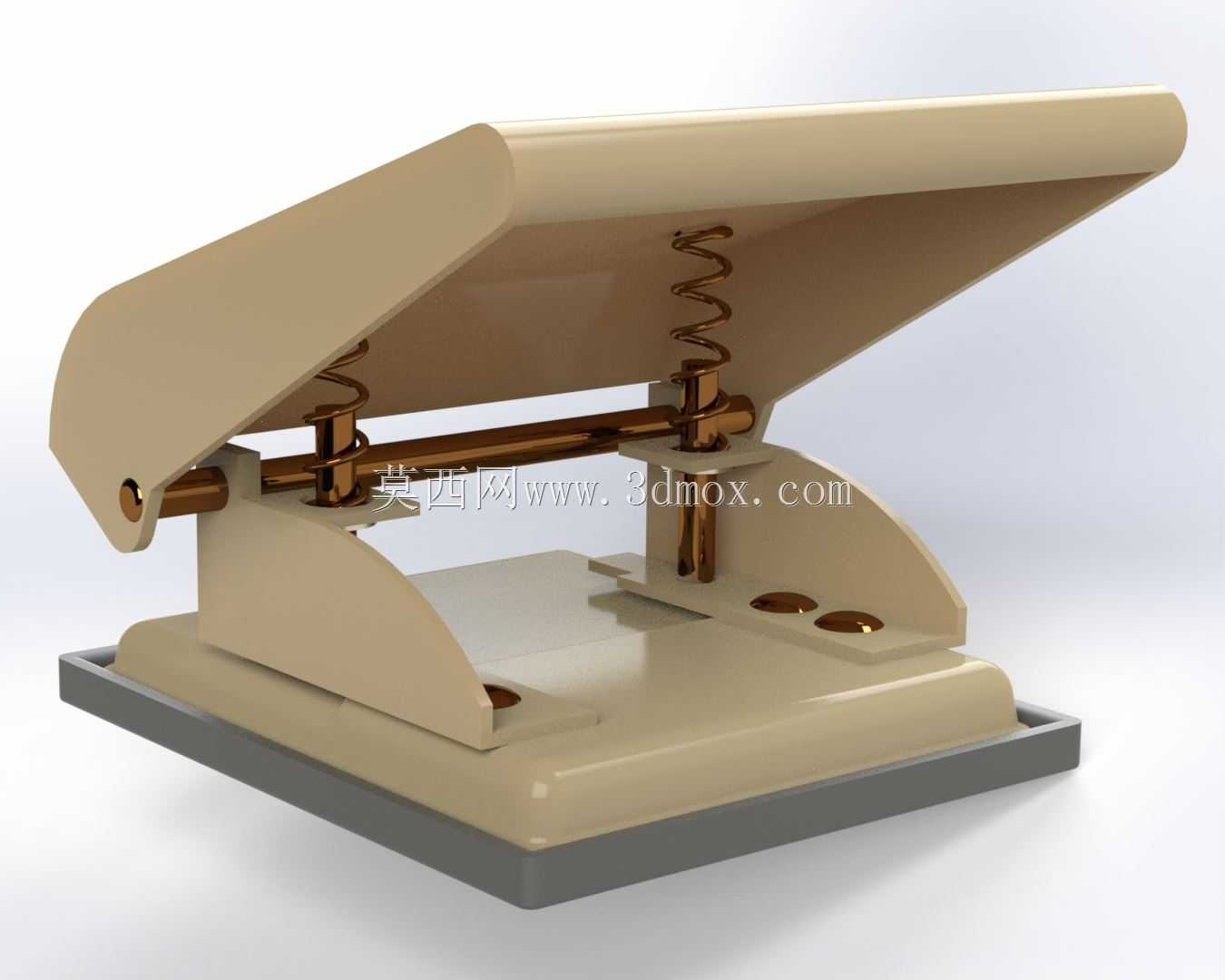

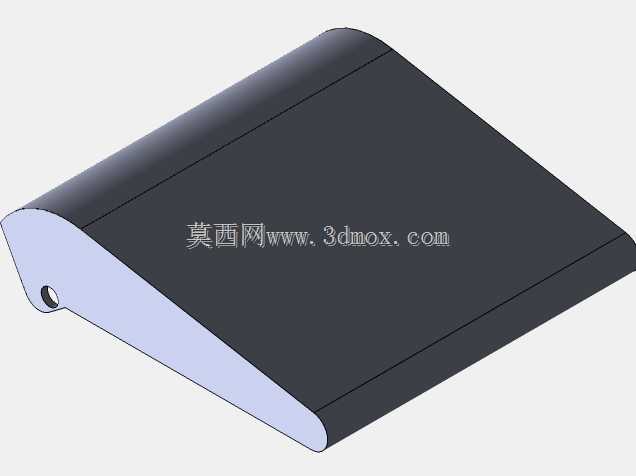

日常办公场景里，纸质文档的归档装订是行政、财务、设计部门高频出现的操作需求，这款手动双孔打孔设备正是适配这类桌面级轻量加工场景的典型结构，无需外接电源，纯机械传动即可完成标准规格的纸张打孔作业，适配常规A4、B5幅面办公用纸的装订孔位要求，匹配市面上绝大多数两孔文件夹、活页夹的孔距标准，能直接完成打孔后穿条归档的全流程操作。从结构设计逻辑来看，设备采用杠杆式施力结构，上压盖作为力臂输入端，通过加长力臂的设计降低手动按压所需的作用力，即便是单次堆叠20页左右的常规办公用纸，操作人员仅需单手下压即可完成冲切，不会出现施力不足导致孔位毛边、纸张粘连的问题。复位结构采用对称布置的圆柱螺旋压缩弹簧，分别设置在冲刀组件的两侧，当上压盖的按压力撤除后，弹簧的回弹力会带动上压盖自动抬升复位，同时带动冲刀从纸张孔位中退出，避免冲刀卡滞在纸堆里影响下一次操作。冲切组件采用两个平行布置的空心冲刀，孔距严格遵循通用办公装订的80mm标准，冲刀刃口做了斜向磨边处理，冲切过程中刃口逐步切入纸张，相比平口冲刀能有效降低冲切阻力，同时保证孔位边缘光滑无毛刺，不会出现纸张撕裂、孔位变形的问题。底座部分设置了带防滑胶垫的承托平台，胶垫一方面可以增大设备与桌面的摩擦力，避免打孔过程中设备滑移走位，另一方面可以对冲刀下行的行程做缓冲，避免冲刀直接磕碰硬质底座造成刃口崩损，底座上还设置了对应孔位的落料槽，打孔产生的圆形纸屑会顺着落料槽进入底座内置的储屑仓，定期清理即可避免纸屑散落污染办公桌面。设备的定位挡板采用可翻折式结构，挡板上标注了不同幅面纸张的定位刻度，操作人员只需将纸张边缘对齐对应刻度，即可保证打出的孔位距离纸张边缘的距离统一，不会出现孔位偏斜、装订后纸张不齐的问题。从安装边界来看，设备整体为桌面放置式结构，无需额外固定安装，整体占用桌面面积不超过A4纸张幅面，重量控制在单手可提的范围，日常不用时可以收纳到文件柜或者抽屉中，不会占用过多办公空间。整个传动结构的转轴采用铜套衬套做耐磨处理，长期频繁使用也不会出现转轴松旷、压盖晃动的问题，各运动部件之间的间隙经过合理匹配，按压过程无卡顿、无异响，能满足办公场景下高频次、长周期的使用需求。
