细长瓶体吹塑成型对开模具结构设计

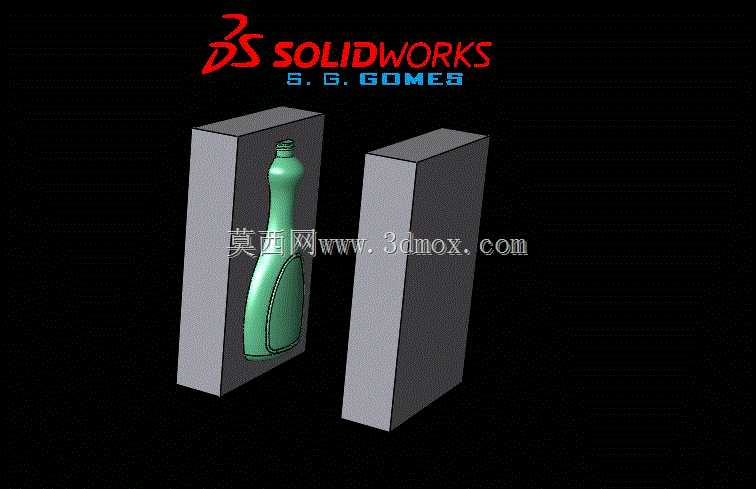

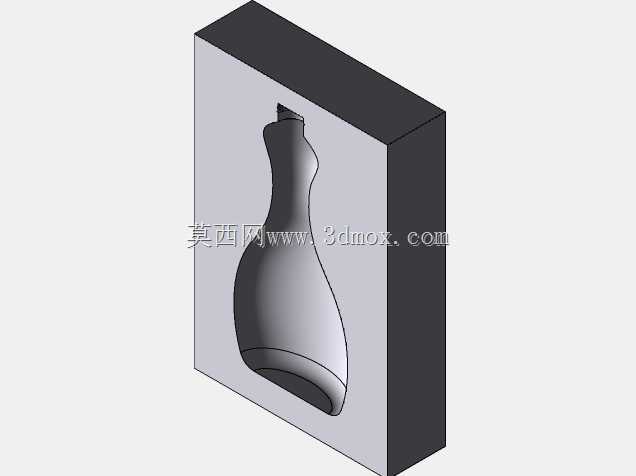

这套对开式吹瓶成型工装，主要适配日化洗护类细长流线型瓶体的批量吹制生产场景，在中空吹塑产线中承担瓶坯受热后合模、吹气定型、冷却开模取件的核心成型功能，是PET、PP类中空包装容器生产环节的核心成型部件。从结构设计逻辑来看，整套模具采用哈夫对开的经典结构，左右两个模体的分型面完全贴合瓶身的最大轮廓线，避免合模错位导致的瓶身飞边过厚问题，模腔内部完全复刻目标瓶体的曲面造型，针对瓶身中部的收腰流线结构，在模腔对应位置做了均匀的排气槽布局，避免吹塑过程中局部困气导致的瓶身凹陷、轮廓不清晰的缺陷。模体本身采用整体式钢坯加工，模腔表面做了抛光处理，保证吹制完成的瓶体外壁光滑无划痕，不需要额外的后处理工序就能直接进入后续的灌装环节。在安装边界上，整套模体的外侧为规整的矩形安装基准面，可直接适配常规吹塑机的模架安装槽，不需要额外做转接工装，模体背部预留了标准的冷却水道接口，可直接接入厂区循环冷却水系统，通过模体内部的环绕水道带走吹塑过程中的热量，缩短瓶体冷却定型的周期，提升单工位的生产节拍。设计过程中针对细长瓶体的成型难点做了针对性优化：瓶身颈部的螺纹成型区域做了独立的镶件结构，磨损后可单独更换镶件，不需要整体报废模体，降低后期维护成本；模腔底部的冷料穴位置做了圆角过渡，避免吹制过程中瓶底应力集中导致的开裂问题；合模面的边缘做了0.2mm的溢料槽设计，合模时多余的料坯会进入溢料槽，不会在瓶身外表面形成难以清理的厚飞边。在实际产线适配中，这套模具可直接搭配常规的挤出吹塑或者注拉吹设备使用，不需要对设备的开合模行程、吹气杆位置做额外调整，模体的开合导向依靠设备本身的导柱结构完成，模腔的对中精度可控制在0.05mm以内，保证吹制出的瓶体壁厚均匀，不会出现一侧过薄导致的承压不足问题。针对吹塑过程中的气压受力情况，模体的壁厚做了加强设计，在0.8MPa的吹气压力下不会出现模腔变形的问题，长期批量生产过程中模腔的尺寸稳定性好，连续生产十万模次后模腔的尺寸磨损量可控制在0.1mm以内，能稳定保证瓶体的尺寸一致性，满足后续自动化灌装线的瓶体尺寸公差要求。
