注塑模具型腔成型结构三维设计

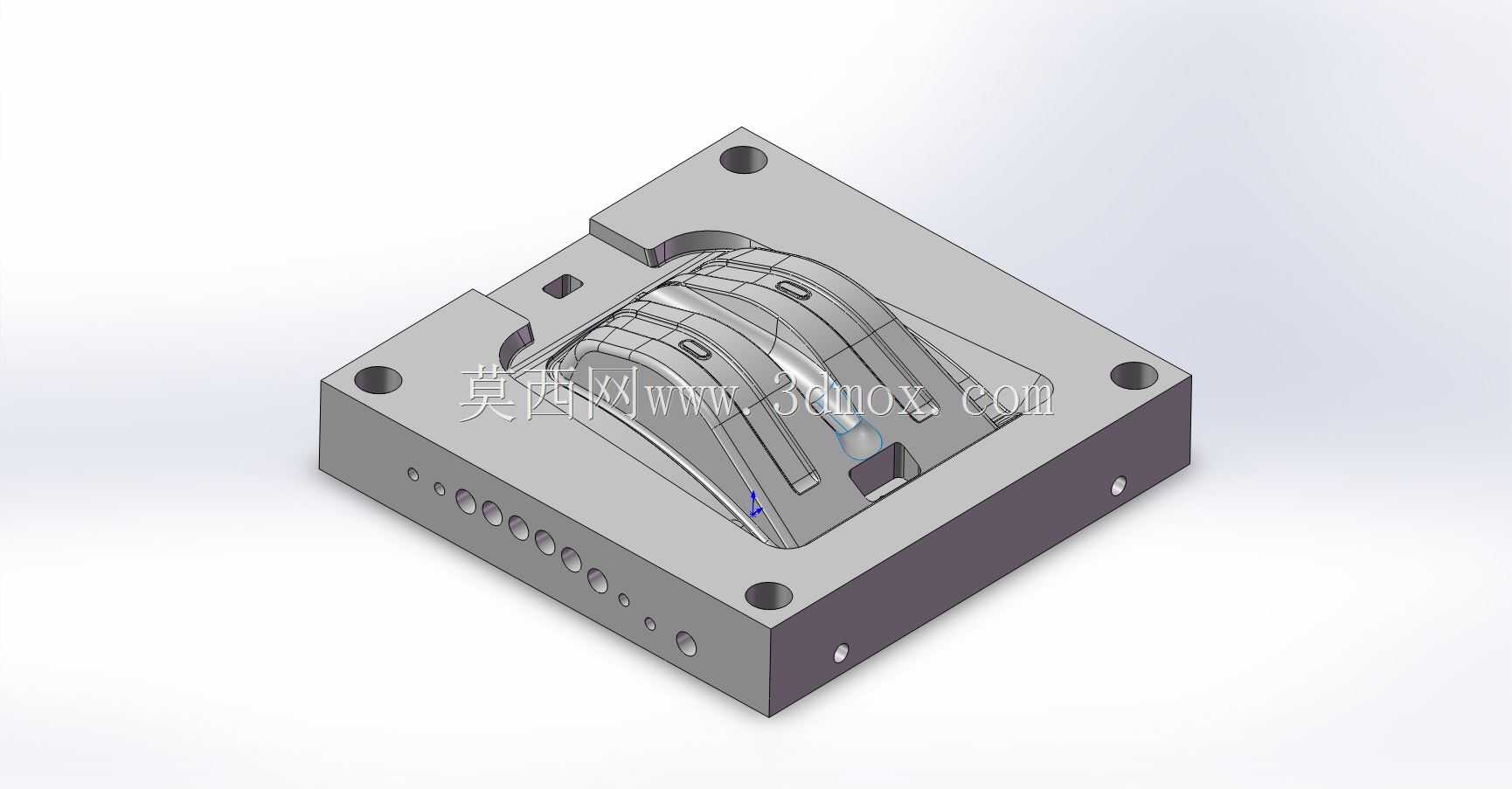

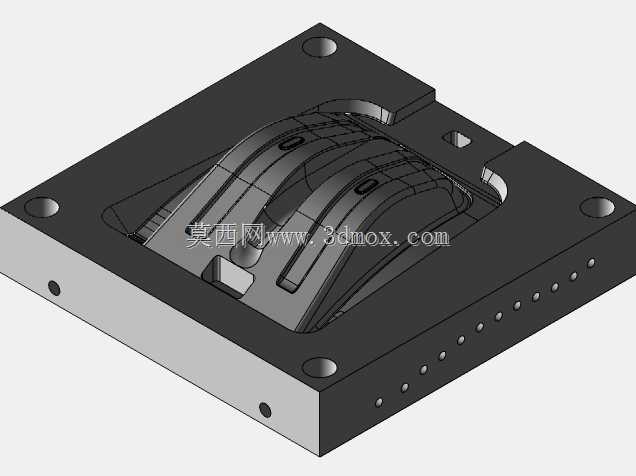

这套型腔结构是注塑模具核心成型部件，直接决定注塑件的内表面成型质量，在日用塑料制品、汽车内饰件、家电外壳等批量注塑生产场景中承担核心成型功能。日常注塑生产中，型腔与对应型芯合模后形成密闭的注塑容腔，熔融状态的塑胶原料经浇注系统注入容腔后，经保压、冷却阶段最终固化为符合轮廓要求的成品塑件，型腔的加工精度、表面光洁度会直接传导到最终塑件的外观面，是整套模具中加工精度要求最高的零件之一。从结构设计来看，该型腔采用整体式模仁结构，相较镶拼式结构能更好避免塑件表面出现拼接缝，减少飞边产生的概率，适合外观面要求较高的塑件生产。型腔本体四周布置的通孔为模具安装固定孔，用于将型腔锁紧在定模固定板上，保证合模过程中型腔不会出现位移偏移；侧面排布的多组小孔为冷却水道接口，接入恒温冷却水后可在注塑循环中快速带走热量，缩短塑件冷却固化周期，稳定成型过程中的模温，减少塑件因冷却不均产生的翘曲、缩痕缺陷。型腔的成型曲面完全贴合目标塑件的外轮廓走势，曲面过渡区域做了顺滑圆角处理，避免应力集中导致的模具开裂，同时也能减少注塑过程中原料的流动阻力，让熔融塑胶能快速填充到型腔各个角落。设计阶段需要提前核算型腔的壁厚强度，承受注塑过程中数百吨的锁模压力与塑胶注射压力不会出现变形，同时要预留合适的脱模斜度，保证冷却后的塑件能顺利从型腔中脱出，不会出现粘模、拉伤表面的问题。安装边界上，型腔的外形尺寸需要与模架的定模框尺寸做公差配合，通常采用H7/m6的过渡配合精度，既保证安装定位的准确性，也方便后续模具维护时的拆卸更换；冷却水道的接口位置需要避开模架的其他结构件，保证水管接头能顺利接入，不会与导柱、导套、顶针等其他模具零件产生干涉。
