一模两腔塑料衣架注塑成型模具结构

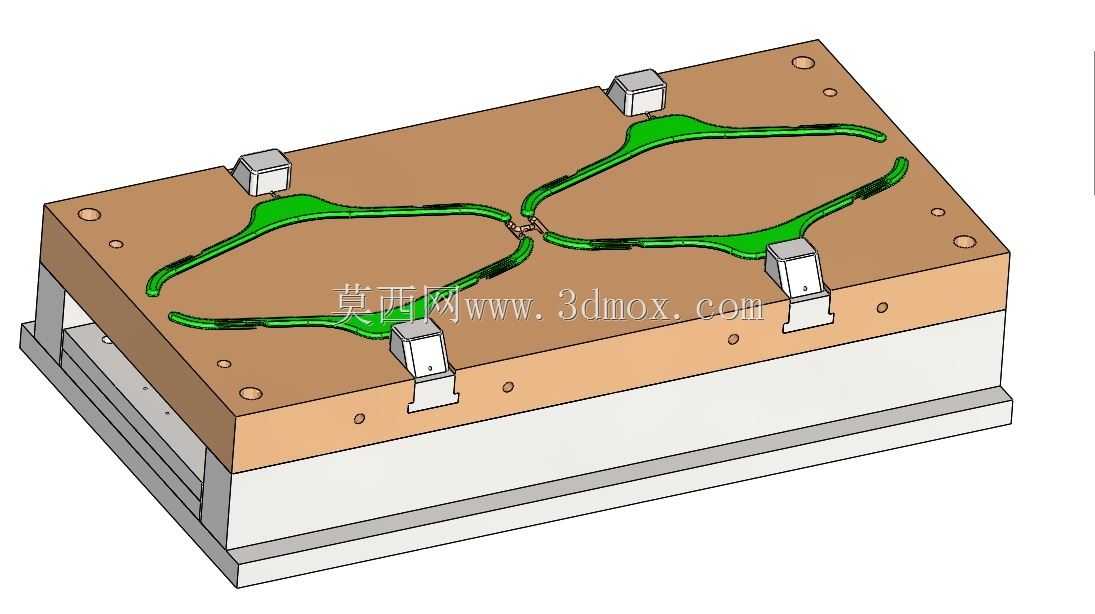

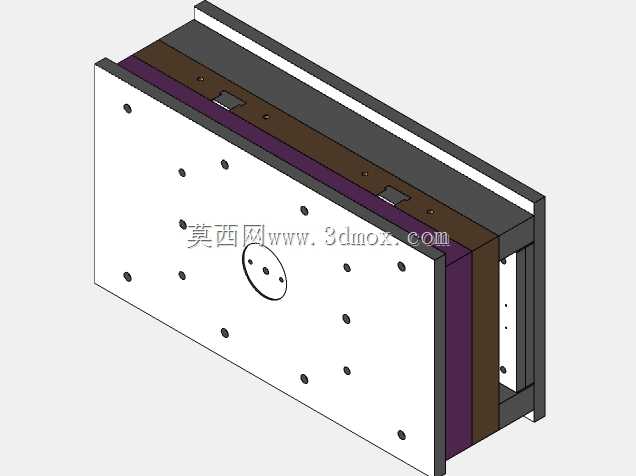

这套模具针对日常民用塑料衣架的批量注塑生产设计，采用一模两腔的型腔排布，匹配中小型卧式注塑机的装模规格，适配日常晾晒场景下PP、改性PS等常用衣架塑料原料的成型工艺要求。从结构布局来看，两个衣架型腔沿模具中心对称分布，浇注系统采用平衡式流道设计，熔融塑料从主流道进入后经分流道均匀分配至两个型腔的浇口位置，能够保证两个型腔内的熔体填充速率、保压压力保持一致，避免出现同模生产的衣架出现填充不足、飞边、内应力不均导致的翘曲变形问题，有效降低批量生产的次品率。模具的成型部分直接复刻衣架的整体轮廓，针对衣架杆身的细长结构，在型腔对应位置做了针对性的冷却水路排布，冷却回路沿衣架外形走向贴近型腔壁设置，能够在注塑保压完成后快速带走热量，让型腔内的塑料件均匀冷却定型，避免细长杆位置因冷却速率差出现弯曲变形，保证成型后衣架的平直度满足使用要求。模架部分采用标准两板模结构，导柱导套设置在模架四角位置，合模时能够精准定位动定模的相对位置，避免型腔错位导致的产品错边问题。顶出结构采用多顶杆均匀分布的设计，顶杆位置避开衣架的外观面与受力薄弱位置，开模顶出时能够让塑料件受力均匀，不会出现顶白、顶穿的缺陷，同时保证衣架顺利脱离型腔，减少生产过程中的取件等待时间。模具的安装边界适配常规120吨级卧式注塑机的拉杆间距、定位环尺寸与浇口套匹配规格，上下模的安装平面做了精加工处理，能够直接装夹在注塑机模板上，不需要额外做适配加工。日常生产过程中，这套模具能够稳定完成衣架的连续注塑作业，单模成型周期控制在合理区间，适配民用塑料制品厂的批量生产需求，成型后的衣架不需要做过多的后处理，仅需切除浇口凝料即可进入后续的包装工序，有效提升生产效率。
