三位欧标电源排插结构设计

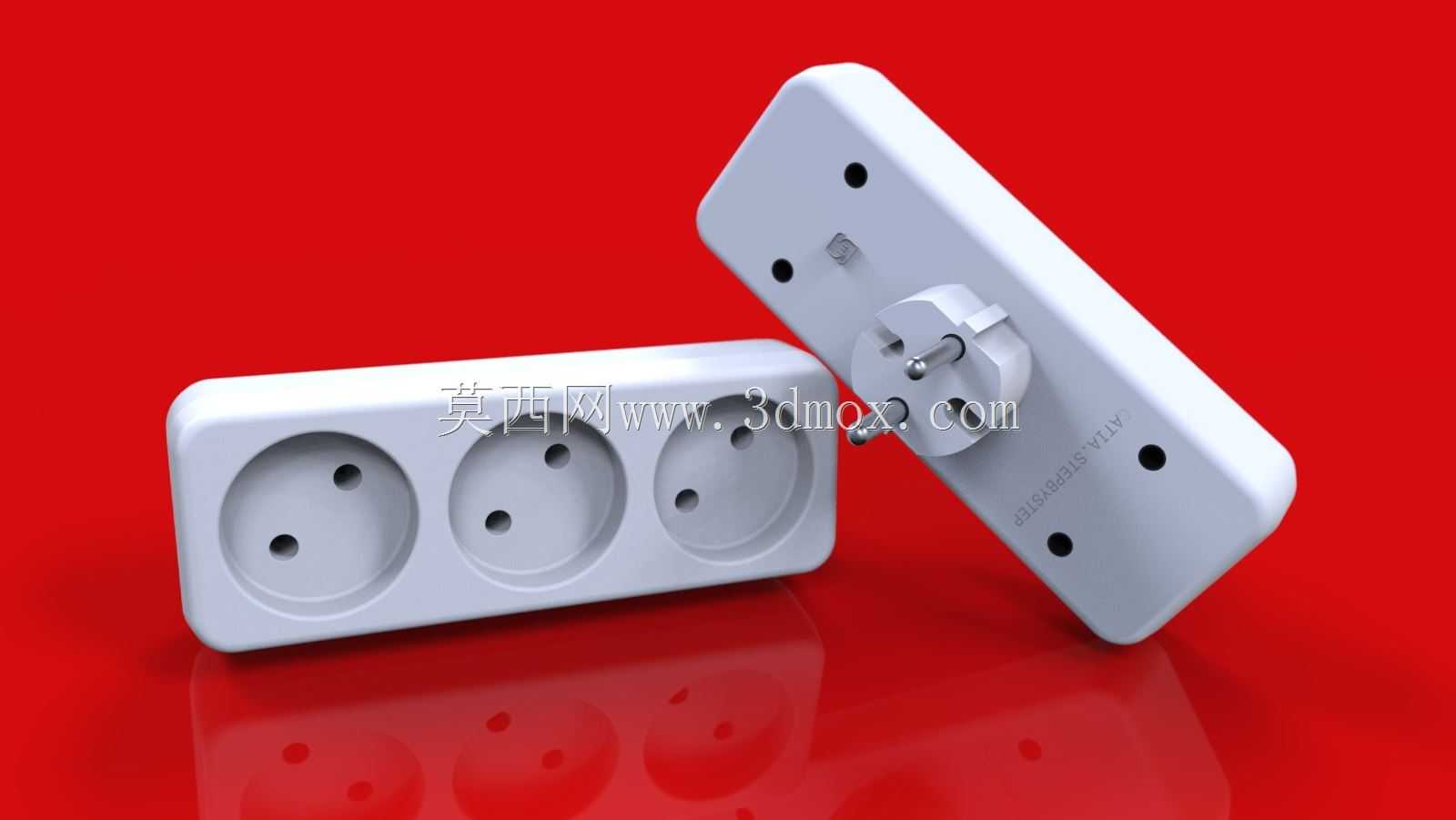

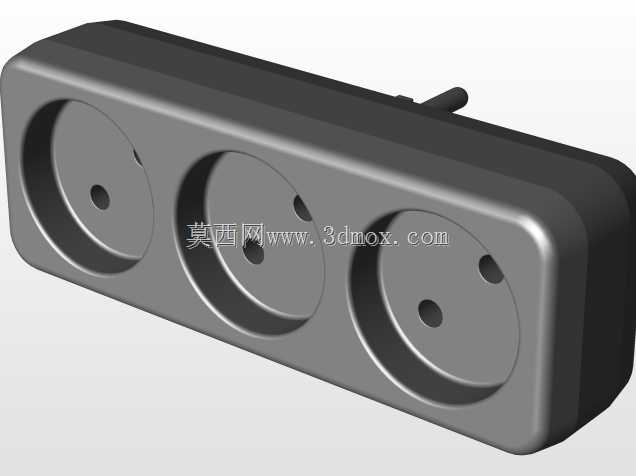

这款三位欧标电源排插的结构设计，首先要匹配民用及小型商用场景的取电需求，适配欧盟地区标准两圆插的接插规范，可同时为三个符合欧标插头规格的低压用电设备提供市电接驳接口，常见于桌面工位、临时布线点位、小型设备集群供电场景中使用。从功能特性来看，排插本体采用一体式绝缘壳体设计，壳体选用阻燃工程塑料材质，表面做哑光磨砂处理，既提升日常使用中的抗刮耐磨性能，也能避免表面积累指纹污渍，同时壳体边缘做了R3左右的圆角过渡，没有尖锐棱角，降低日常挪动、安装过程中磕碰划伤的风险。每个插座位的孔位同轴度公差控制在0.1mm以内，确保插头插入时的顺畅度，同时保证插套与插头插销的接触面积足够，减少接插部位的接触电阻，避免长期带载运行时出现局部过热的问题。设计过程中，首先确定插座位的中心间距为45mm，这个尺寸是经过多轮适配验证的，既不会因为间距过小导致相邻插头出现干涉，哪怕是尺寸偏大的墙插式电源适配器也能顺利插接，也不会因为间距过大造成整体壳体长度冗余，占用过多安装摆放空间。排插整体的外形尺寸控制在长度160mm、宽度55mm、厚度32mm的范围内，背部预留了两个挂装孔位，孔位间距120mm，既可以直接平放在桌面、台面使用，也可以通过自攻螺丝固定在墙面、设备侧面板、工位隔板等垂直面上，适配不同的安装场景。内部的导电插套采用一体化铜带冲压成型，减少内部焊接节点，降低连接部位的电阻与虚接风险，铜带厚度选用0.6mm的锡磷青铜材质，兼顾导电性能与弹性，确保插头插拔次数达到标准要求后依然能保持足够的夹持力，不会出现插接过松、接触不良的问题。壳体的上下盖采用卡扣加超声波焊接的组合固定方式，相比单纯的螺丝固定，密封性能更好，能避免日常使用中灰尘、泼溅的液体进入壳体内部，提升使用安全性，同时装配效率更高，适合批量生产。排插的进线端设置在壳体侧面端部，预留了标准的线缆护套安装位，护套采用软质PVC材质，能缓冲线缆弯折时的应力，避免线缆根部因为反复弯折出现线芯断裂的问题。在结构细节上，每个插座位的插孔内部都设置了安全挡片，只有当插头的两个插销同时以对应力度插入时，挡片才会同步打开，单孔插入时挡片处于锁止状态，能避免异物误插入导致的触电风险，符合低压电器的安全设计规范。整体结构没有多余的装饰性部件，所有造型特征都服务于功能需求，壳体表面的防滑筋设置在两侧握持位置，方便挪动插拔插头时持握发力，不会因为壳体表面光滑出现打滑。
