户外野营助燃烟囱生火装置结构设计

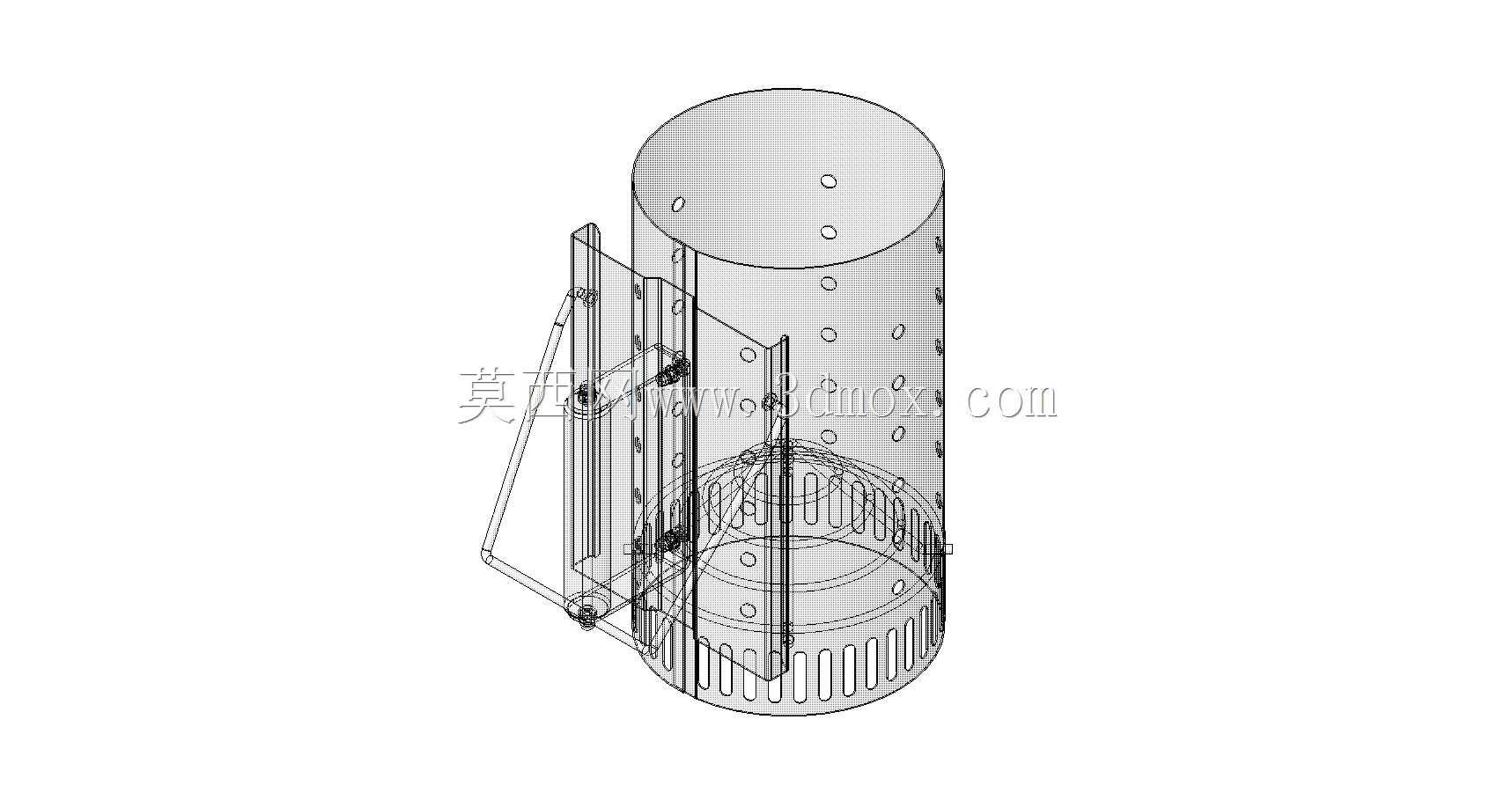

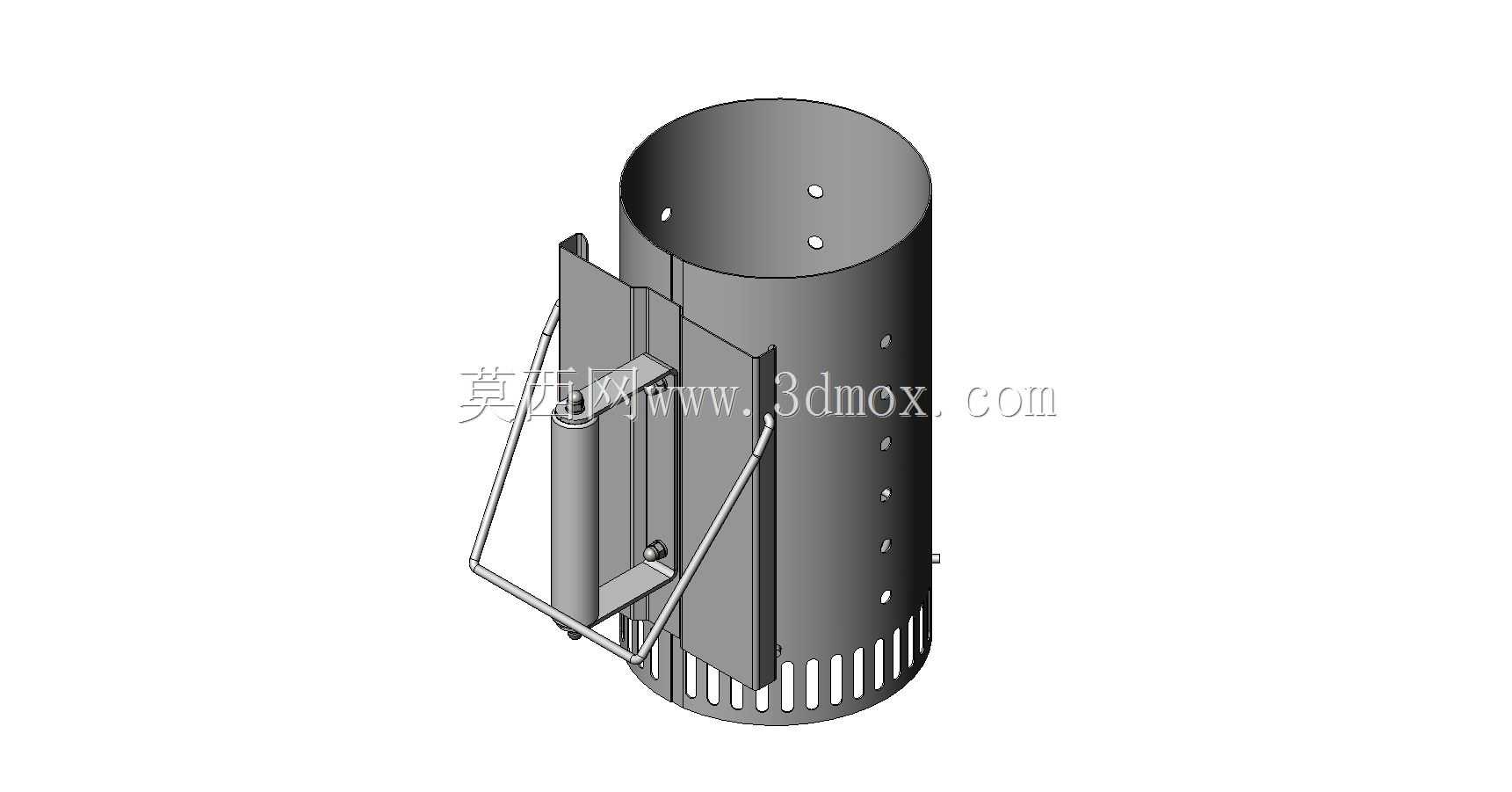

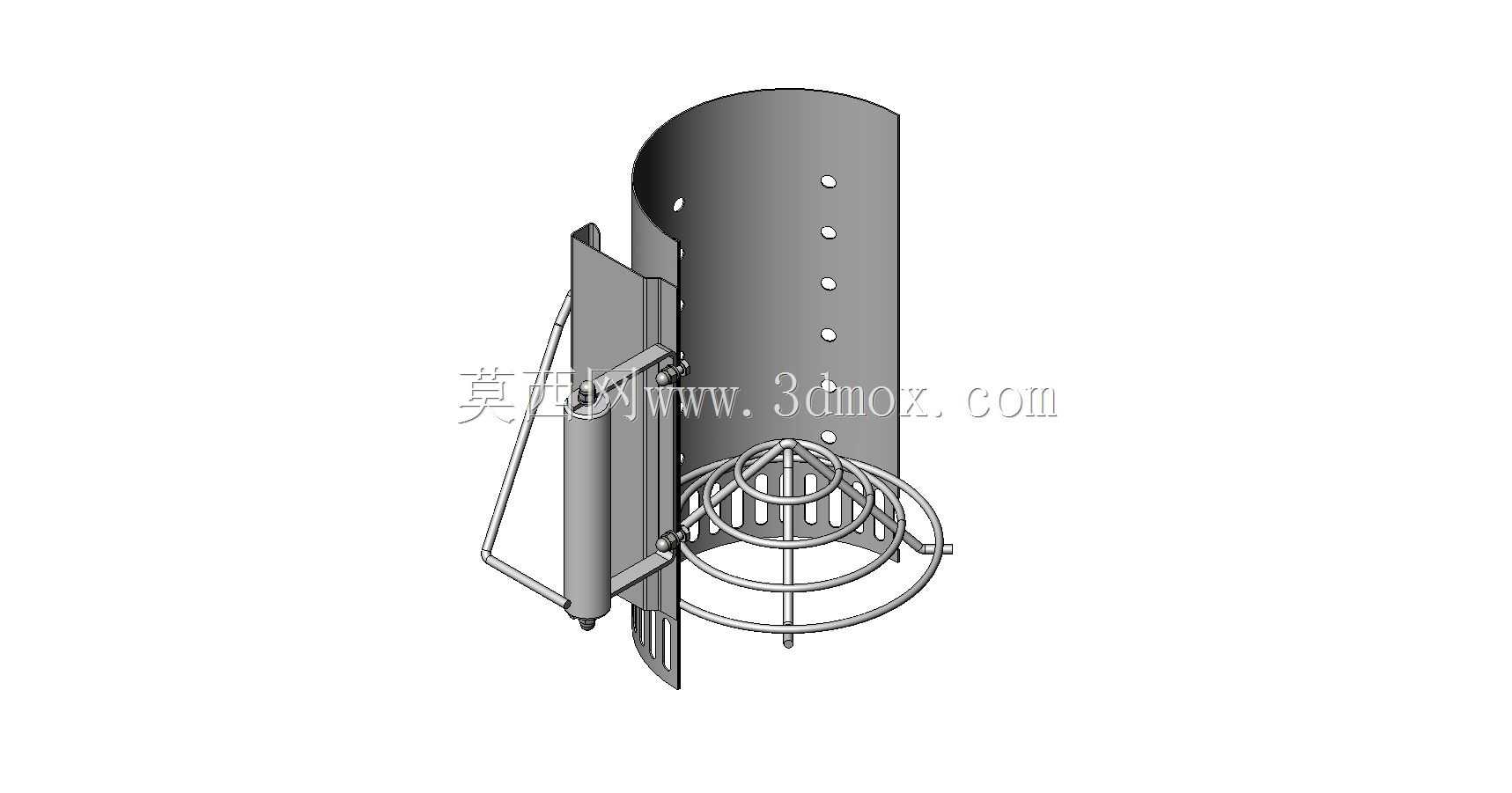

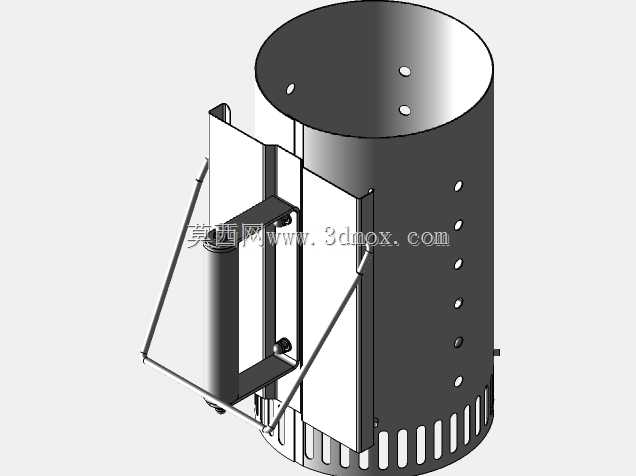

这款烟囱起动器主要面向户外烧烤、野营炊具配套场景设计，核心作用是快速引燃木炭，解决传统生火方式烟大、引燃慢、炭块燃烧不均的痛点，适配市面主流立式、台式烤架的炭槽安装需求。从结构设计来看，整体采用半围合立式筒体结构，筒体侧壁均匀排布多组通风孔，孔位沿筒体轴向等距分布，保证不同高度炭层都能获得充足进风，避免局部缺氧导致的燃烧不充分问题；筒体下部设置多层环形拢风架，架体采用圆钢弯折成型，既可以承托上部堆叠的炭块，又能引导底部进入的气流沿筒体中心向上流动，形成稳定的烟囱效应，快速提升筒内温度，缩短木炭引燃时间。筒体侧边设置可开合的导风挡板，搭配斜向支撑的气弹簧撑杆，可根据外界风力大小调整挡板开合角度，大风环境下关闭挡板可避免火星飞溅，无风环境下打开挡板可增大进风量，灵活适配不同户外使用场景。下部拢风架中心设置锥形聚风结构，能够将底部进入的气流收拢后向四周炭层扩散，避免中心区域气流过强导致炭块过快烧蚀，保证炭层从下到上逐层均匀引燃。安装边界方面，筒体整体直径适配常规烤架的炭槽放置尺寸，底部环形架的支撑脚高度经过测算，放置在炭槽内时底部预留足够进风空间，无需额外垫高即可保证通风顺畅；侧边的把手采用隔热结构设计，外层包裹隔热材质，生火完成后可直接握持转移装置，避免烫伤。设计过程中重点考量了户外使用的耐用性需求，所有钣金件边缘均做卷边钝化处理，避免使用过程中划伤手部，筒体与支撑结构采用铆接加焊接的复合连接方式，长期高温使用下不易出现结构变形，环形拢风架与筒体采用可拆卸式连接，使用后可快速拆分清理积灰，降低日常维护难度。实际使用时，只需将炭块堆叠在筒内拢风架上，在底部放置引燃物点燃，借助烟囱效应可在短时间内将整筒炭块引燃至适合烧烤的状态，无需反复扇风助燃，大幅降低户外生火的操作难度，同时半围合结构能够有效阻挡火星外溅，提升户外生火的安全性。
