合页式平开门铰链结构三维设计

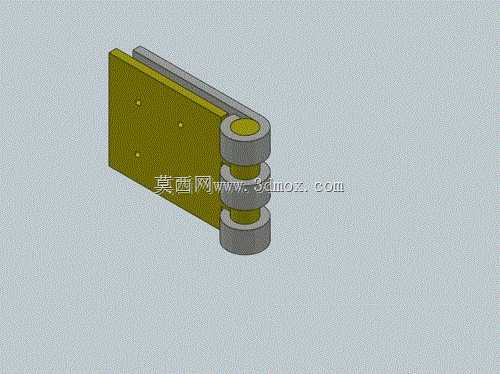

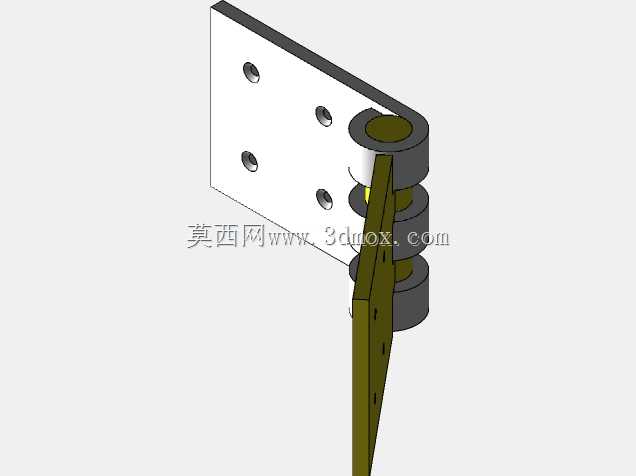

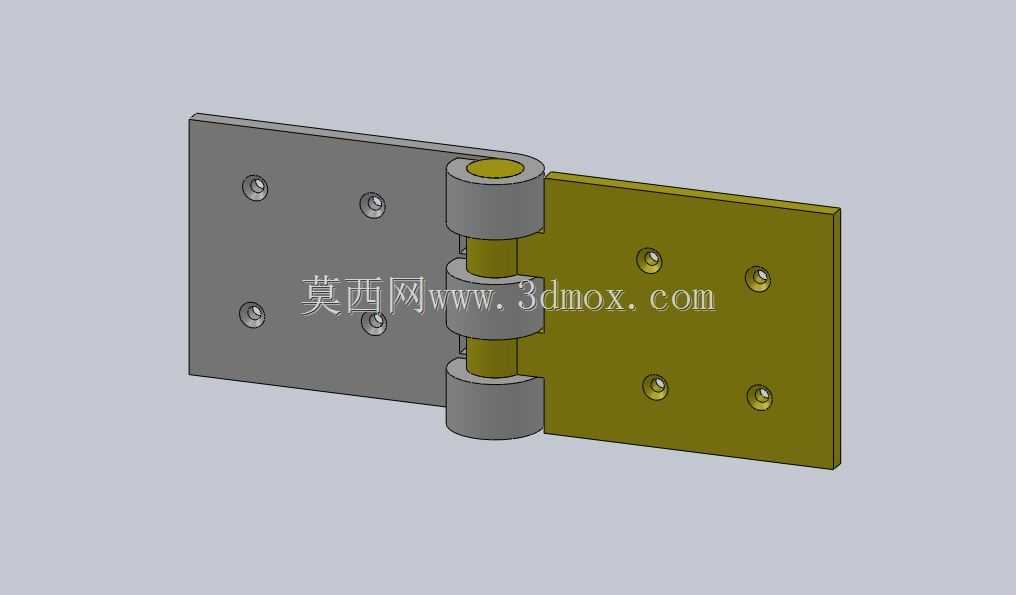

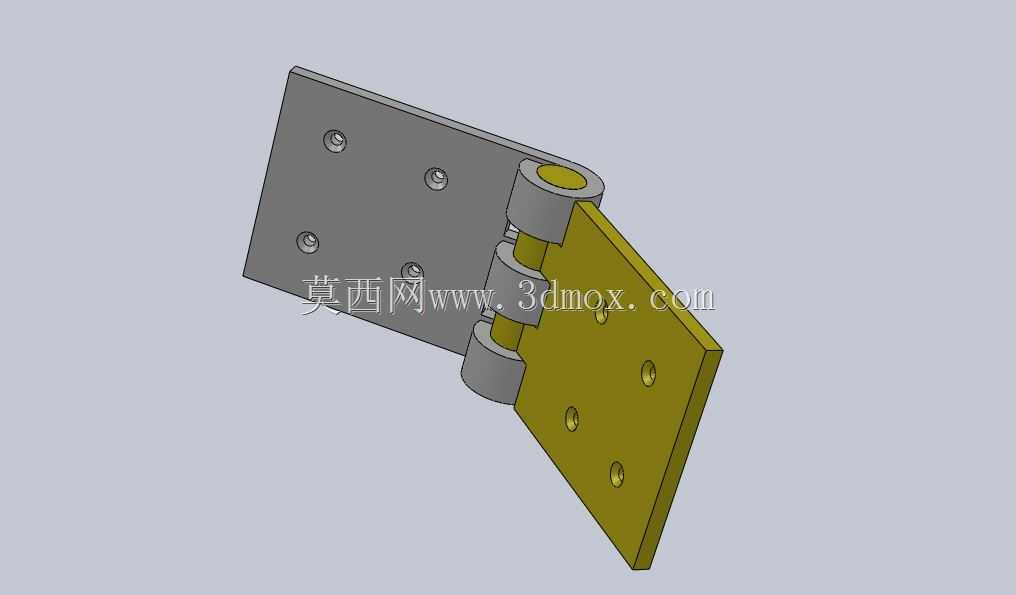

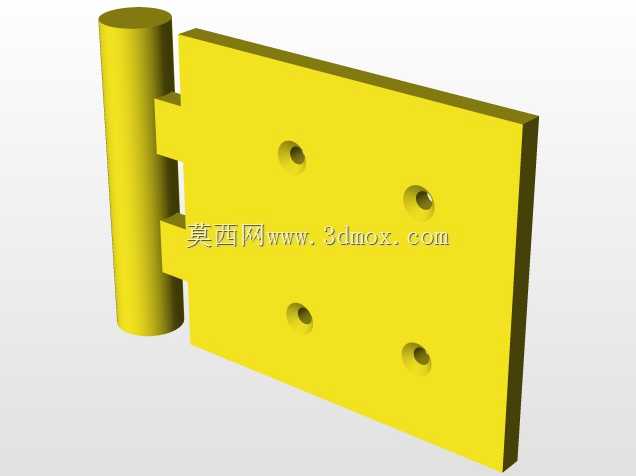

这类铰接结构在民用家具、工业柜体、设备防护门、轻型舱门场景中应用极广，核心作用是实现两个固定构件之间的定轴转动连接，同时承担门扇与安装基体之间的载荷传递，保证门扇开合过程中无窜动、无卡滞，长期使用下铰接位置的磨损量控制在合理区间。从结构设计逻辑来看，该铰链采用双页片配多段同轴筒状铰轴套的布局，固定页片上预留的安装孔位可适配自攻螺钉、机螺钉两类紧固件，既可以直接固定在木质门扇与门框上，也能通过预装螺母适配金属材质的设备防护门安装需求。设计过程中首先要确定转动副的同轴度公差，三段式铰轴套的内孔同轴度需要控制在0.02mm以内，避免穿入销轴后出现转动阻尼不均、局部应力集中的问题；页片与铰轴套的连接位置采用圆角过渡，减少开合过程中应力集中导致的焊缝开裂或者页片断裂风险，尤其是在工业设备防护门场景下，门扇频繁开合带来的交变载荷很容易在直角连接位置萌生疲劳裂纹。安装边界方面，这类铰链的页片厚度通常根据门扇重量匹配，常规轻型门扇适配的页片厚度在2-3mm区间，铰轴直径根据载荷等级从6mm到12mm不等，安装时需要保证两个页片的贴合面与门扇、门框的安装面完全贴合，避免出现页片悬空导致的受力变形；铰轴的轴向限位通常采用端部铆压或者卡簧固定，防止门扇开合过程中销轴窜出脱落。实际选型时需要先核算门扇的总重量与重心位置，根据门扇重量选择对应载荷等级的铰链，同时要确认开合角度需求，这类无阻尼的平开合页通常可以实现0到180度的开合范围，部分受安装面干涉的场景下需要调整页片的弯折角度来适配最大开合角度。建模过程中需要重点关注铰轴套与销轴的配合间隙，间隙过小会导致转动阻力过大，门扇开合卡顿，间隙过大则会出现门扇下垂、闭合错位的问题，常规工况下配合间隙控制在0.05-0.1mm即可兼顾转动顺滑度与连接刚性；页片上的安装孔位需要做沉头设计，保证螺钉安装后头部不突出页片表面，避免门扇开合过程中螺钉与门框或者门扇发生剐蹭。
