塑料瓶吹塑成型模具三维结构设计

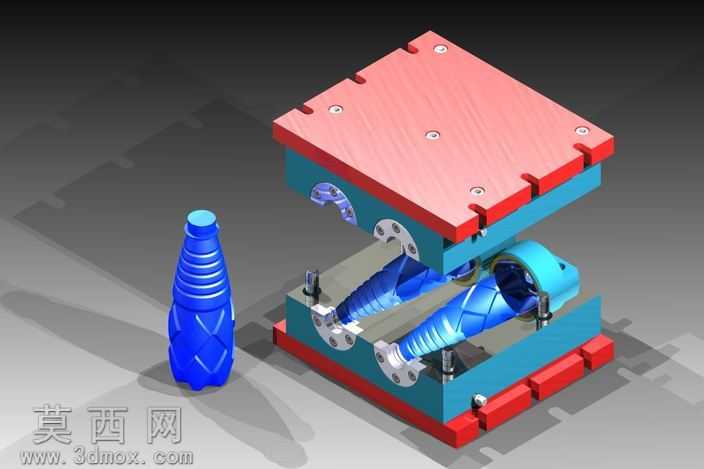

本作品为塑料瓶吹塑成型模具的三维设计成果，整体采用三维建模软件完成全参数化构建，完整还原了吹塑模具的开合模结构、型腔轮廓与配套导向定位组件。建模过程中首先依据目标塑料瓶的外观曲面特征，通过曲面放样、曲率连续拟合完成瓶身带防滑纹理、螺纹瓶口的型腔逆向构建，确保型腔内壁与成品瓶体外轮廓的贴合精度，避免成型后出现瓶壁厚度不均、纹理模糊的问题。模具整体采用上下模分层结构，上模座与下模座选用红色金属质感材质渲染，直观区分模架的固定支撑部分，模芯与型腔镶块采用蓝青色金属材质，清晰展示成型核心区域的结构分布，导向柱、紧固螺丝等标准件采用银灰色金属材质，还原标准五金件的真实质感。结构设计上，模具设置了多组对称分布的导向定位销，保证合模过程中上下模的对位精度，避免合模错位导致的瓶体错边缺陷；型腔周边设置了均匀分布的紧固螺栓位，可实现镶块的快速更换与维护，适配不同规格瓶型的快速换产需求；模架边缘设置了撬模槽与定位卡槽，方便生产过程中的模具吊装与机台安装固定。设计思路围绕吹塑工艺的生产需求展开，充分考虑了吹塑过程中的型坯吹气定位、冷却水路排布预留、排气间隙设置等工艺细节，在型腔对应瓶底、瓶口的位置预留了吹气顶杆与封料配合结构，确保吹塑过程中型坯能够充分延展贴合型腔内壁，同时保证瓶口螺纹区域的封料精度，避免成型后出现飞边、漏气等问题。渲染阶段采用了工业产品常用的影棚布光方式，通过多角度柔光照射突出模具各部件的结构层次与金属材质质感，同时将成品塑料瓶模型放置在模具旁侧，直观展示模具与成型产品的对应关系，清晰呈现模具的成型功能与结构逻辑，整套模型结构完整、细节丰富，可用于吹塑模具结构教学、工艺方案展示以及同类型模具设计的参考借鉴。
