重载滑移搬运小坦克结构设计

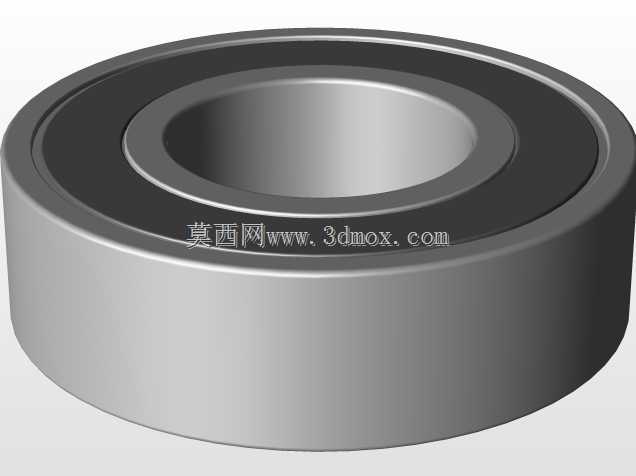

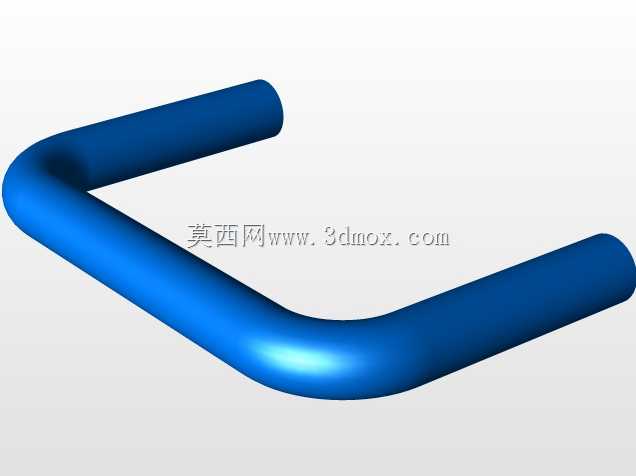

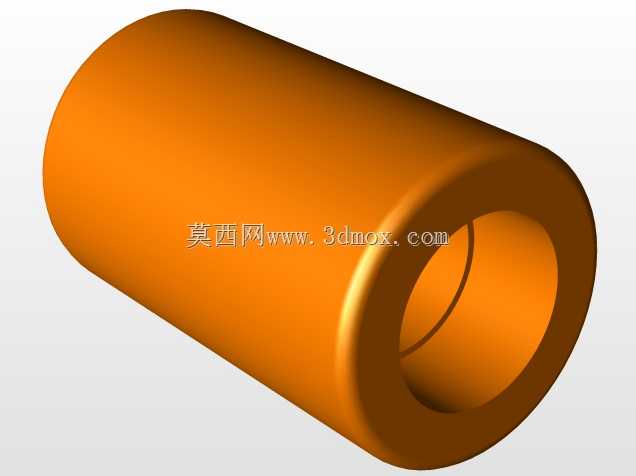

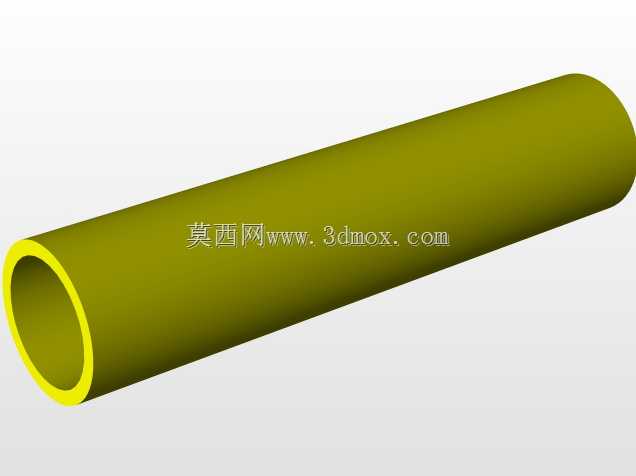

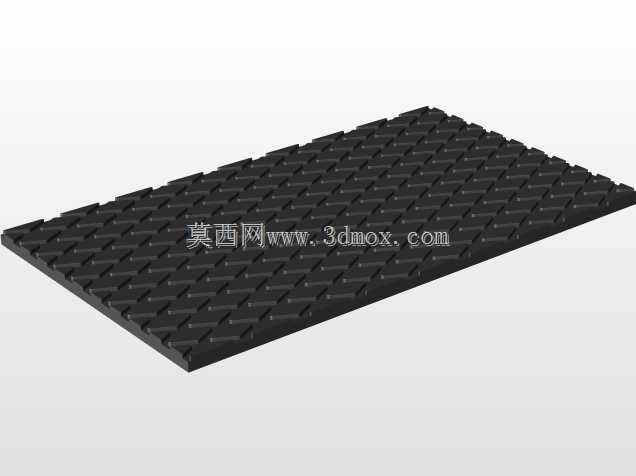

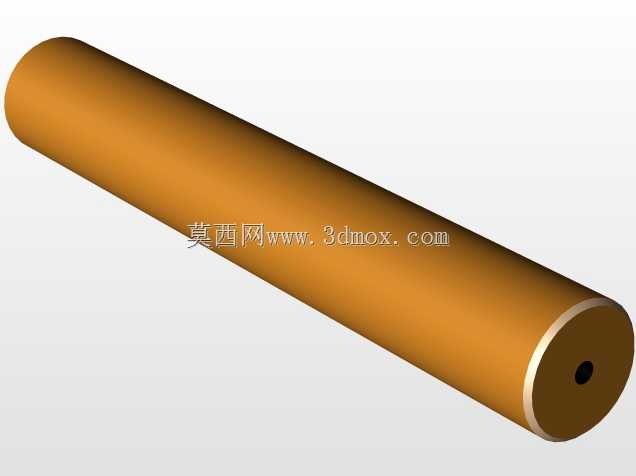

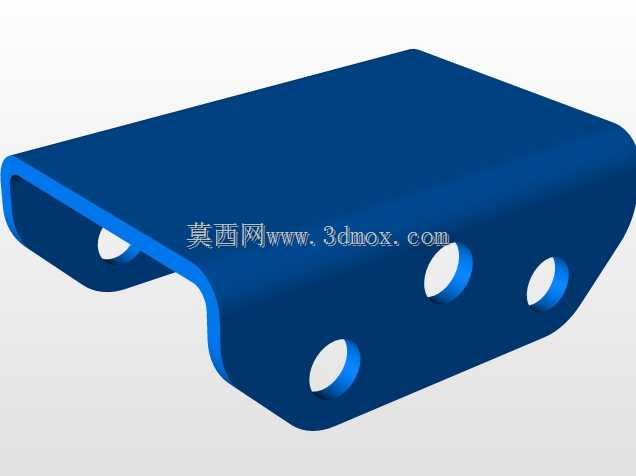

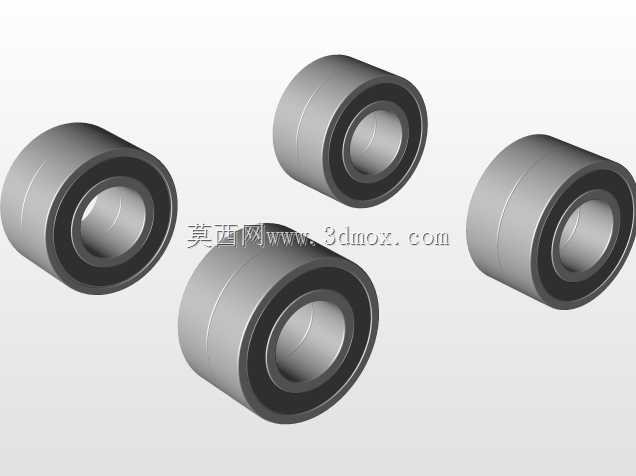

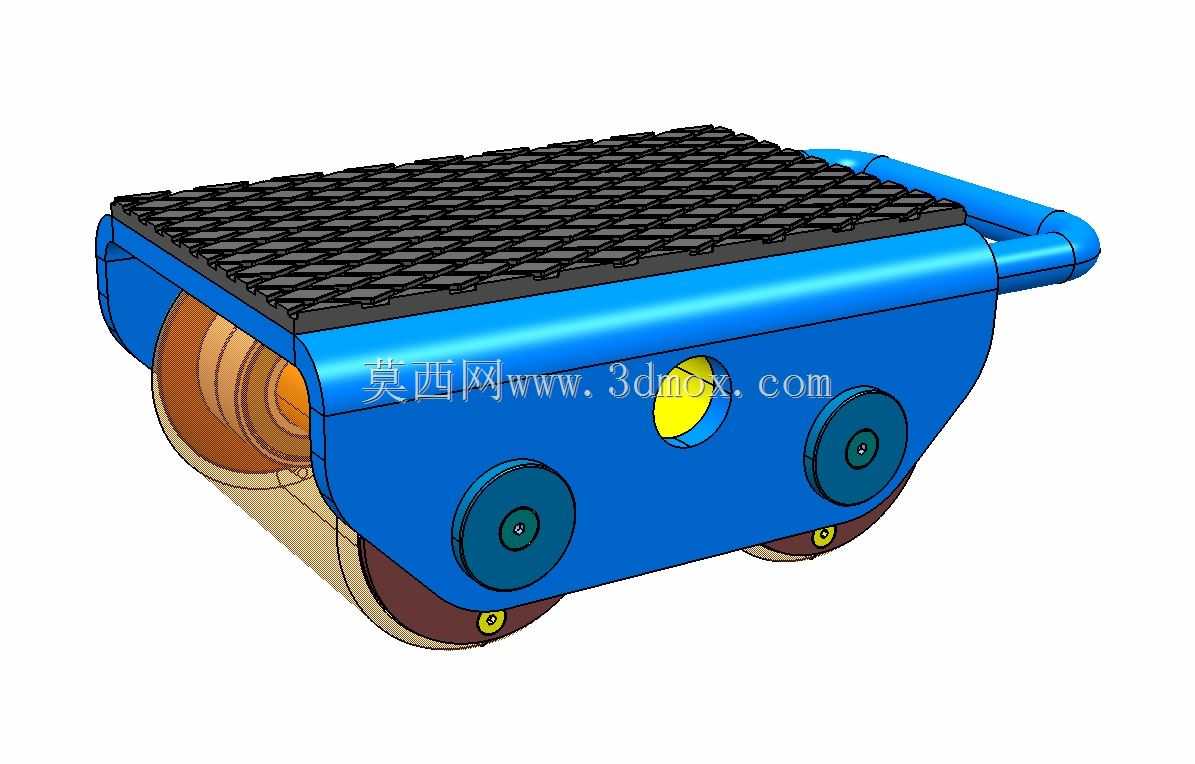

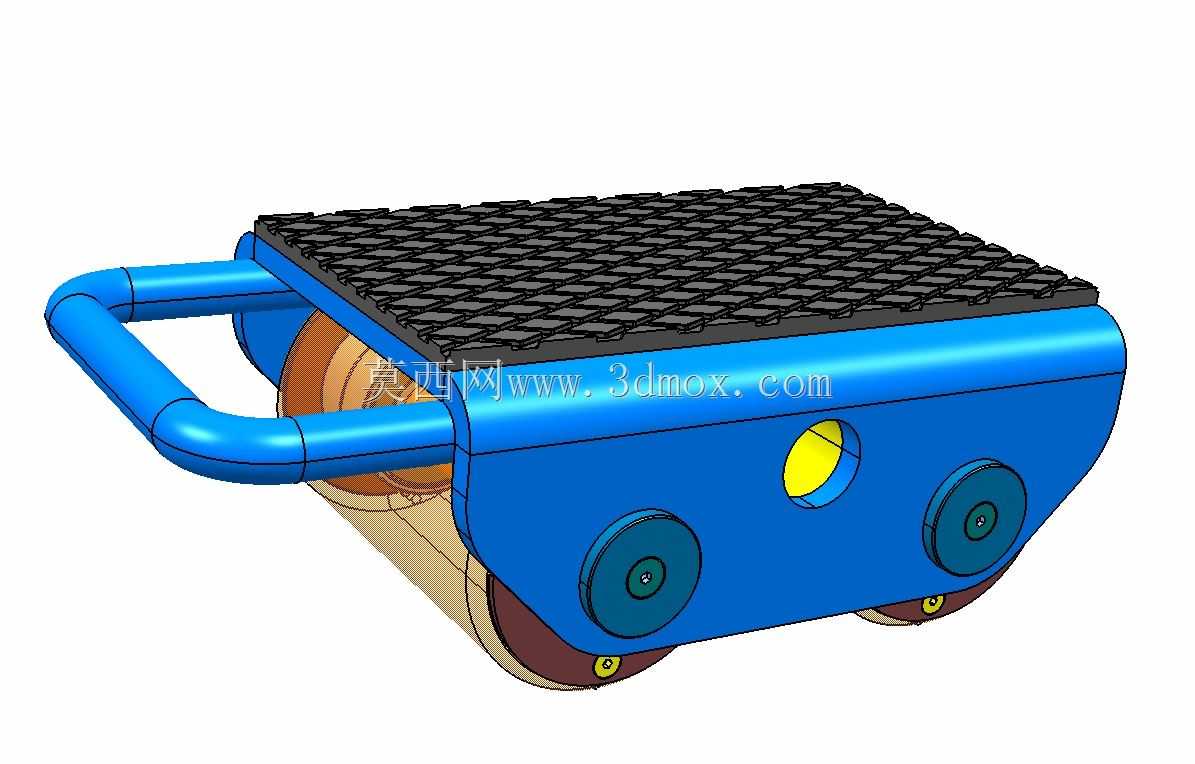

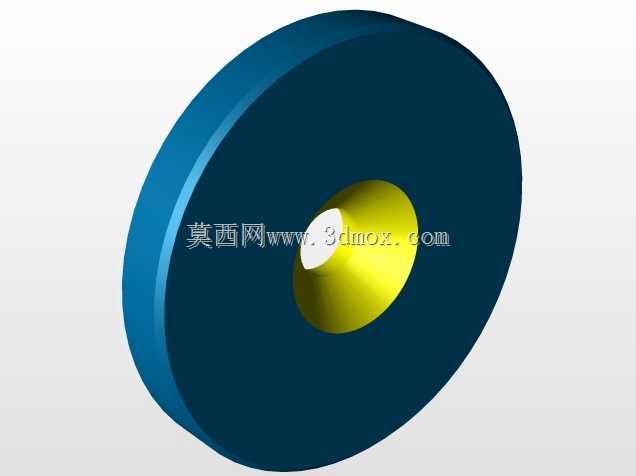

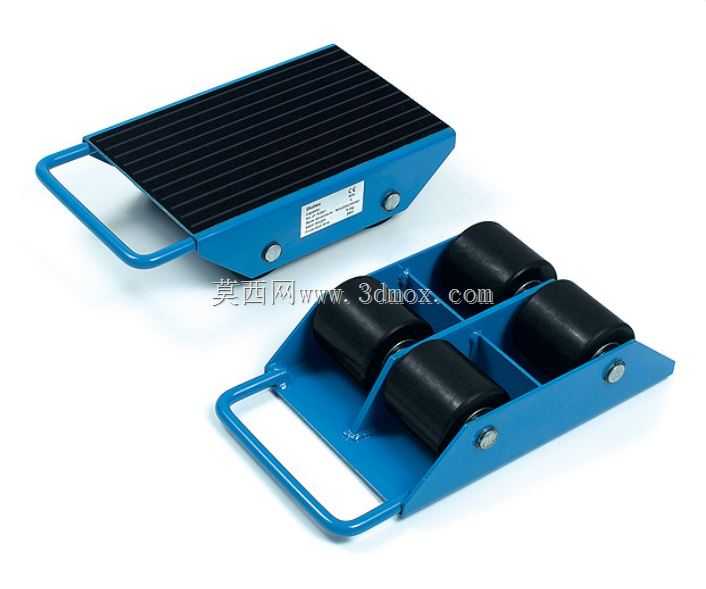

这款重载搬运小坦克主要面向车间内重型设备移位、重型工件工位转运、设备安装就位等场景，是重型物件短距离移运的常用工装，在机加工车间、设备安装现场、仓储重型货物转运环节都有广泛应用，相比叉车作业，它能进入高度受限的设备底部空间，适配狭小区域内的重物移位需求，不需要额外的大半径作业通道。从结构设计来看，主体承载框架采用箱型焊接结构，框架上方铺设带菱形防滑纹路的承载垫板，垫板表面的凸起纹路可以增大与被搬运物件底面的摩擦力，避免移运过程中物件出现滑移偏移，框架侧面设置的管状弯型扶手，既可以作为推移作业的施力点位，也能在转运过程中起到侧向防护作用，避免滚轮部位受到外部碰撞。承载滚轮采用多组包胶轮缘的滚轮布局，滚轮沿承载底座纵向对称排布，单组滚轮通过独立销轴与框架连接，这种排布方式可以将上方承载的重物重量均匀分散到各个滚轮上，降低单轮的接地比压，即使在车间环氧地坪、硬化水泥地面上作业，也不会对地面造成压痕损伤，滚轮的轮缘做了圆弧过渡处理，转向时可以减少滚动阻力，小范围调整移位方向时不需要额外撬动设备。设计过程中重点考量了承载边界与安装尺寸，整体承载面的长宽尺寸适配常见的工业设备底座支撑点位，不需要额外加装过渡垫板就能直接承托设备底脚，框架侧面预留的黄色标识孔位，可用于安装牵引拉杆，当需要长距离移位时，可以连接牵引杆配合牵引设备作业，不需要人工全程推送。滚轮的安装位置低于承载框架底面，保证作业时承载框架底部与地面留有足够的安全间隙，经过地面焊缝、微小凸起时不会出现卡滞，两侧的滚轮端盖做了密封设计，可以阻挡车间内的铁屑、粉尘进入滚轮轴承内部，延长滚轮的维护周期。在实际选型使用时，可根据被搬运物件的总重量选择对应承载等级的型号，多台组合使用时可以通过连杆连接，保证移位过程中各台小坦克的行进方向同步，避免出现受力不均导致的物件倾斜，这类移运工具不需要外接动力，依靠人力或小型牵引设备就能完成数十吨级重物的移位作业，在设备检修、产线调整、重型工件转序等作业中能大幅降低人工作业强度，减少重型物件吊装作业的频次，降低狭小空间内吊装作业的安全风险。
