汽车车身板带焊接手柄自动焊接工装

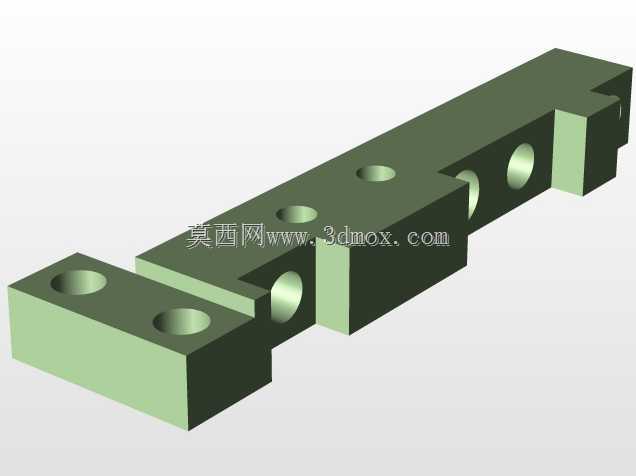

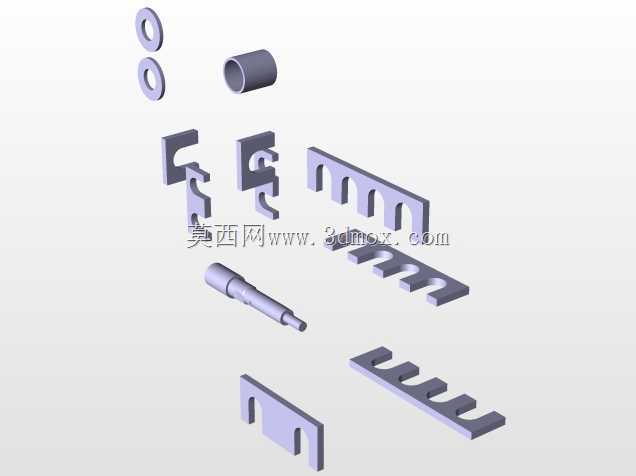

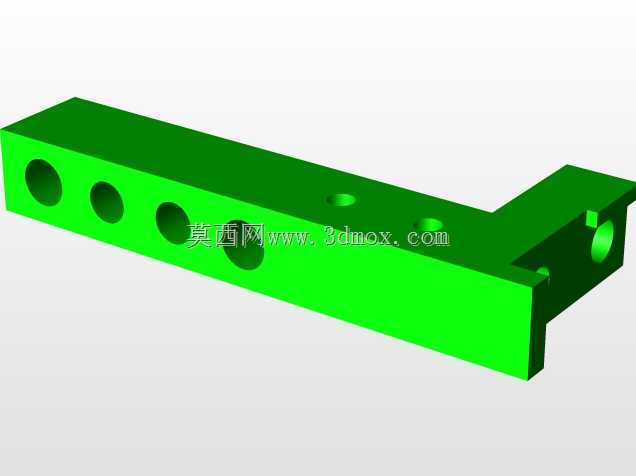

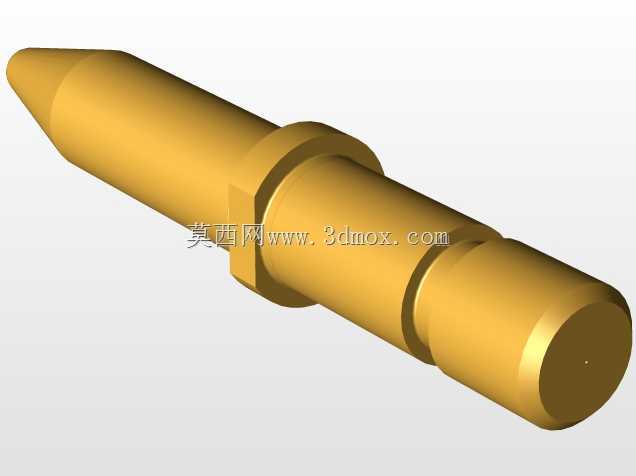

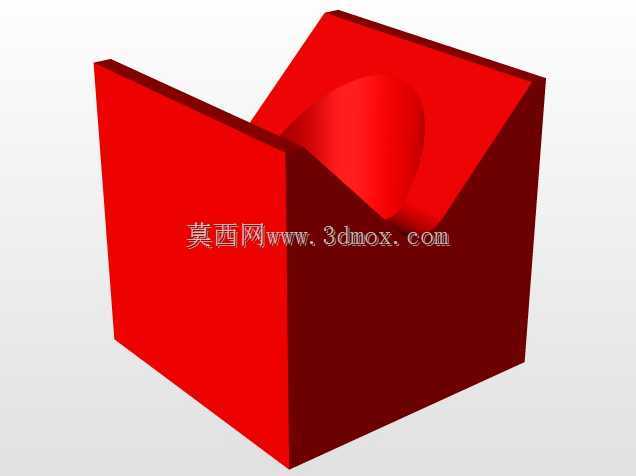

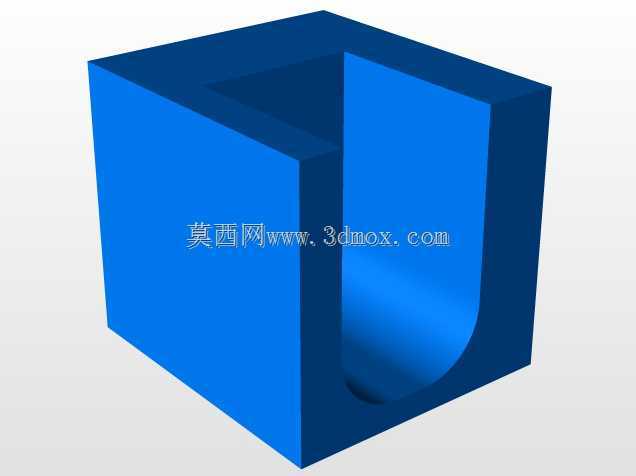

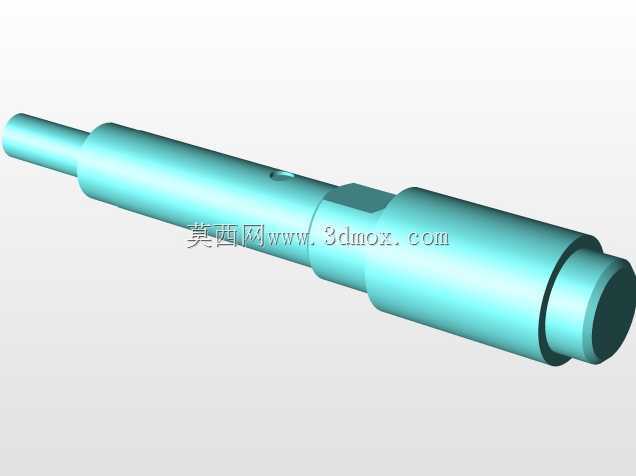

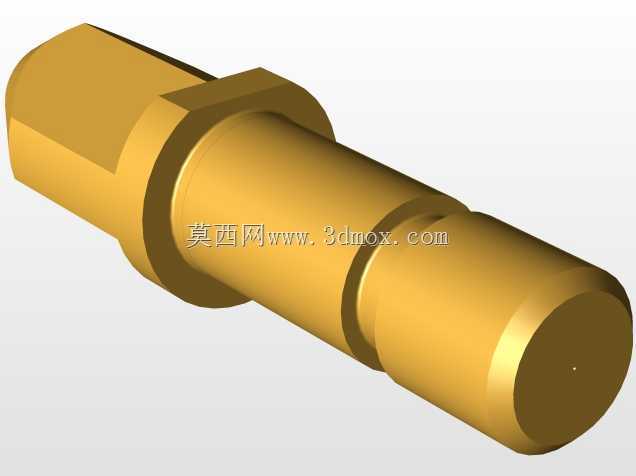

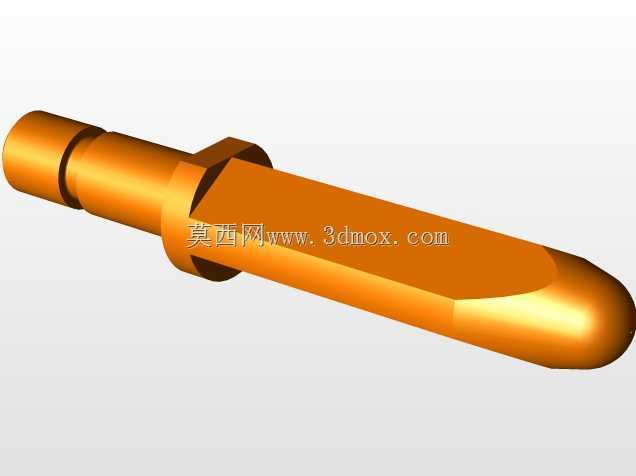

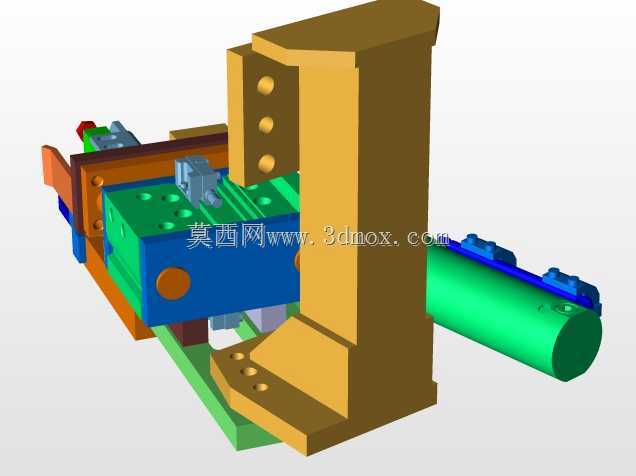

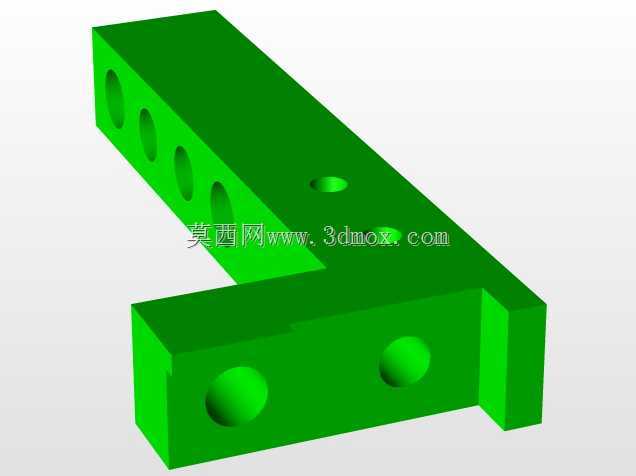

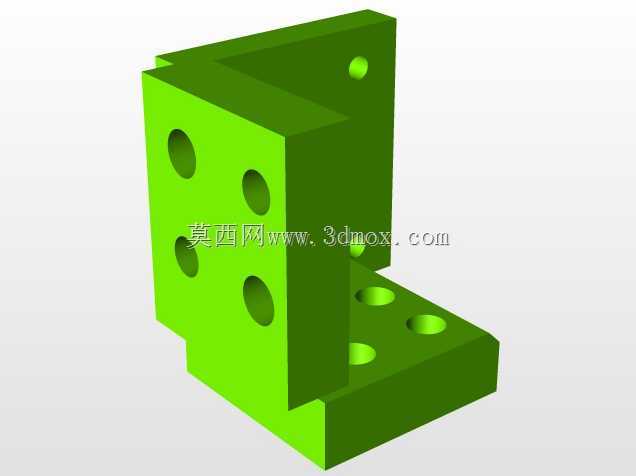

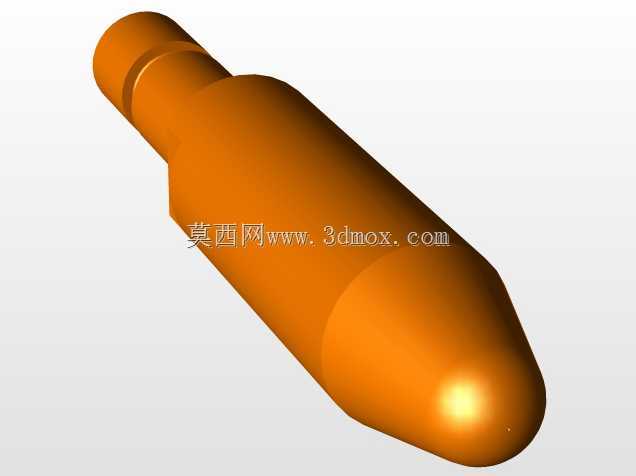

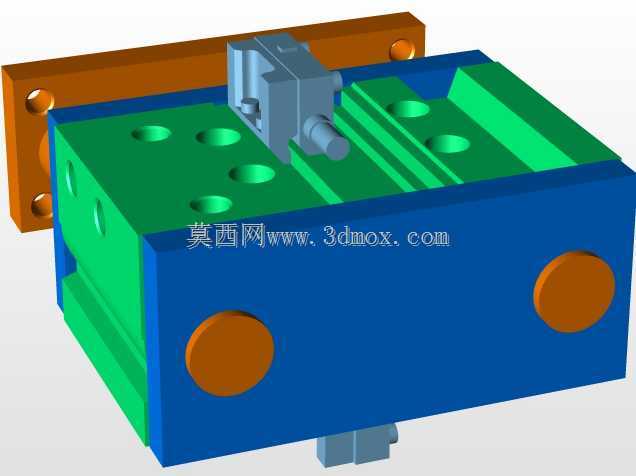

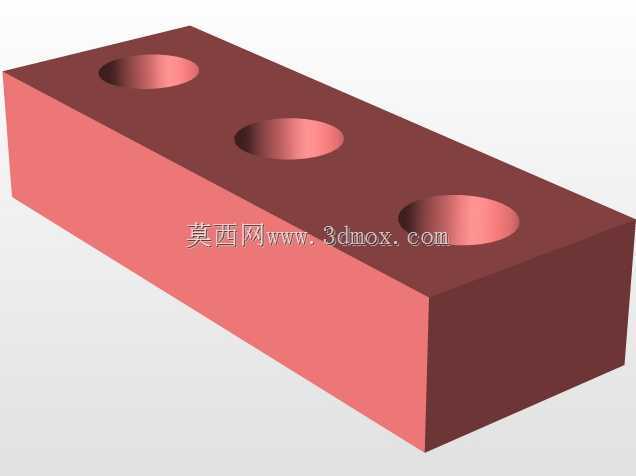

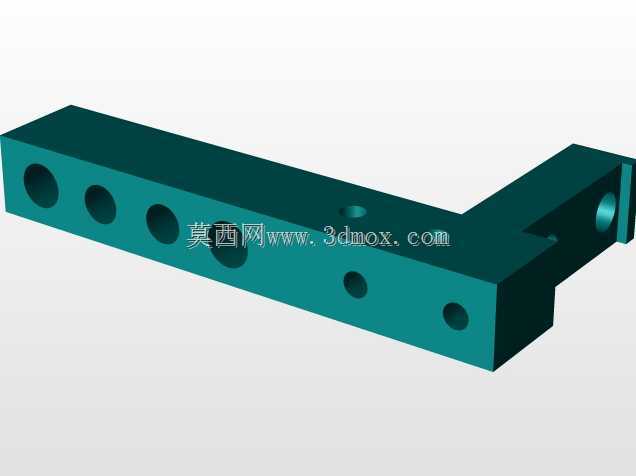

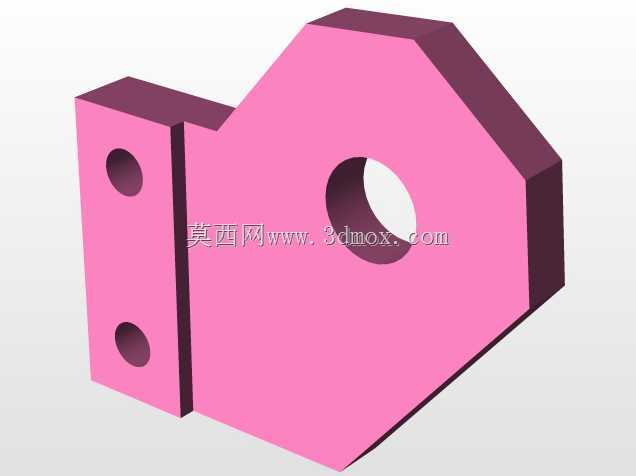

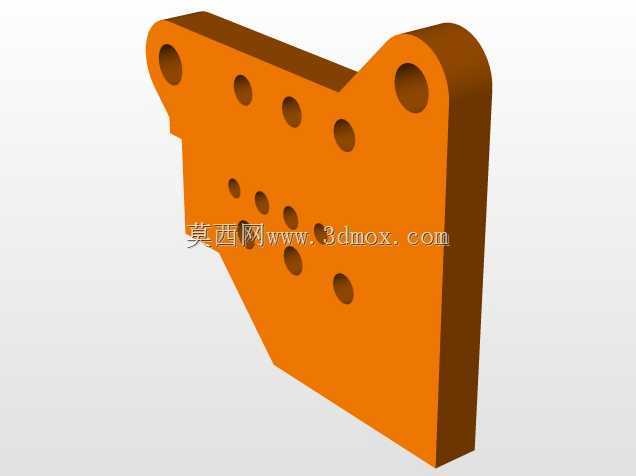

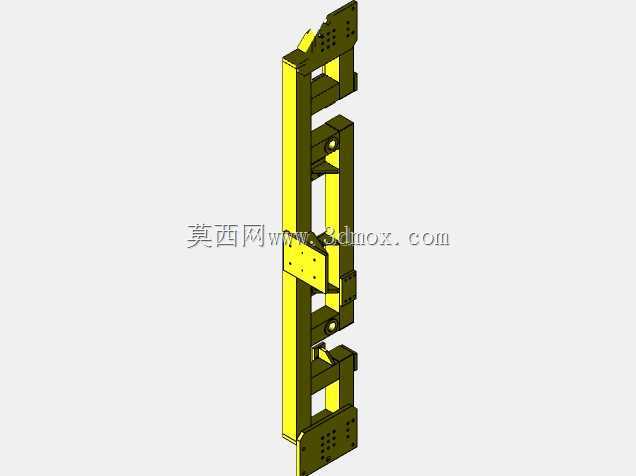

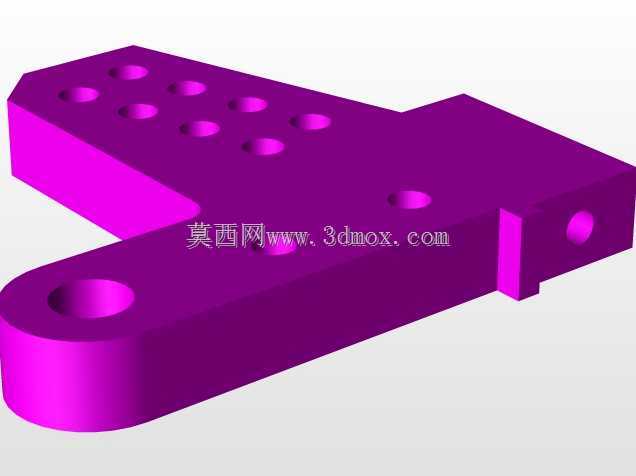

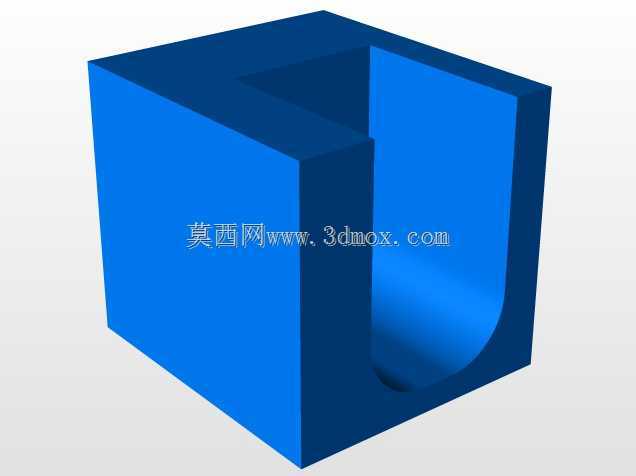

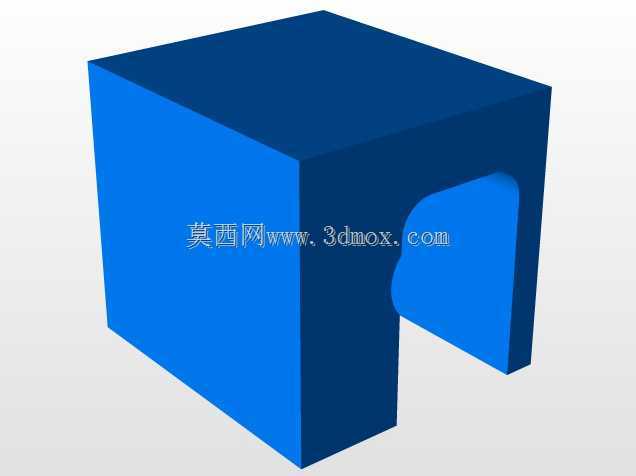

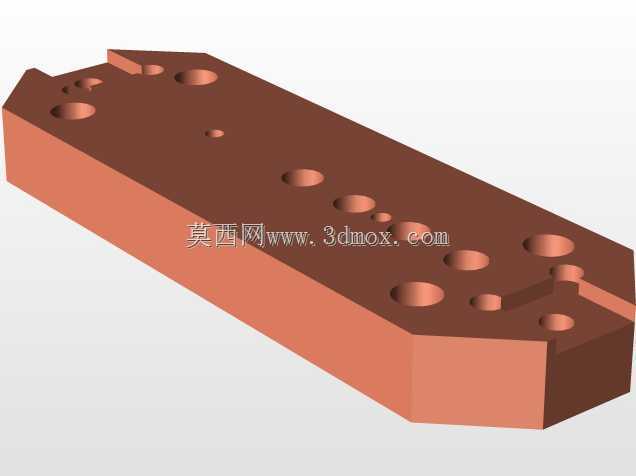

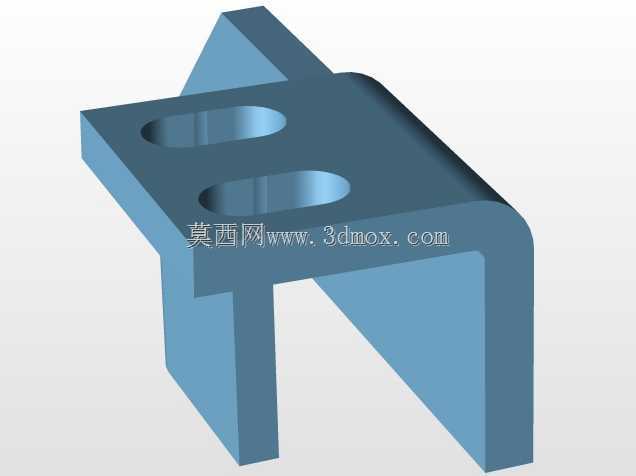

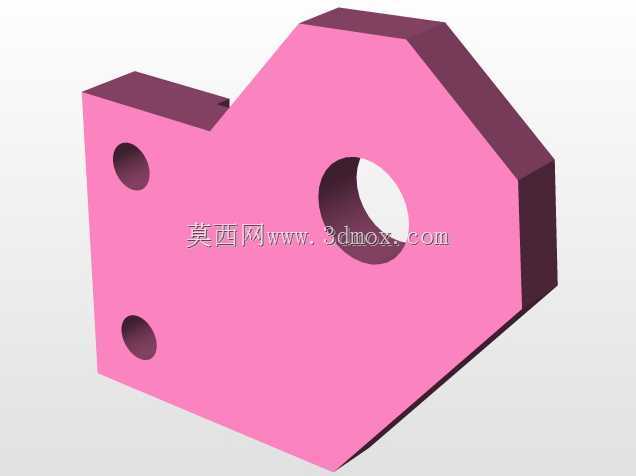

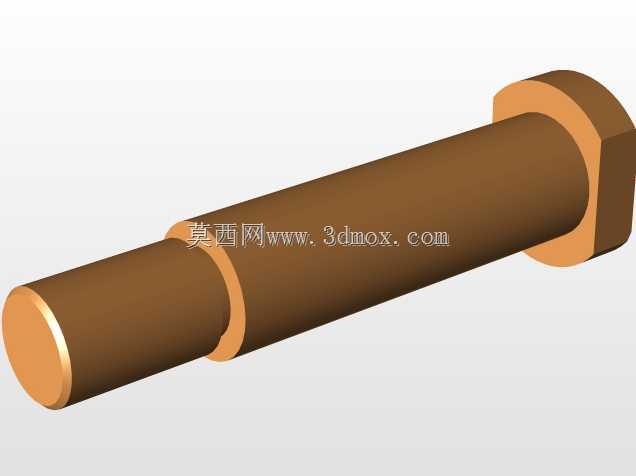

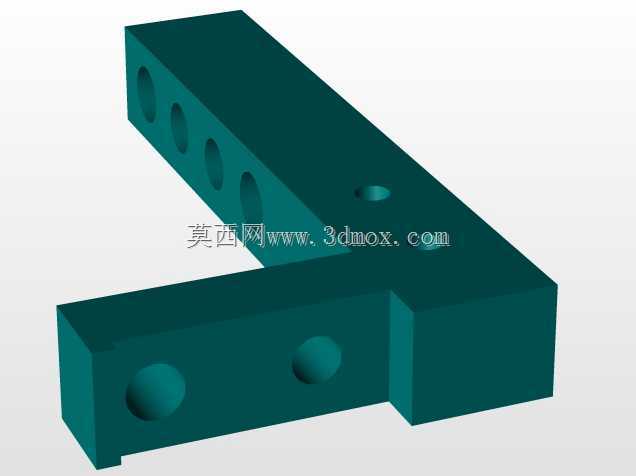

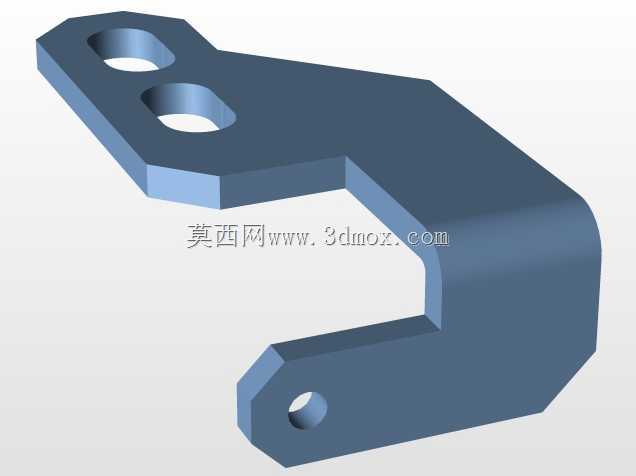

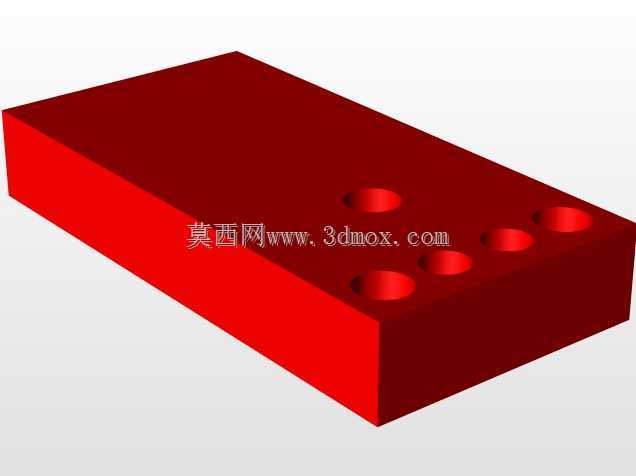

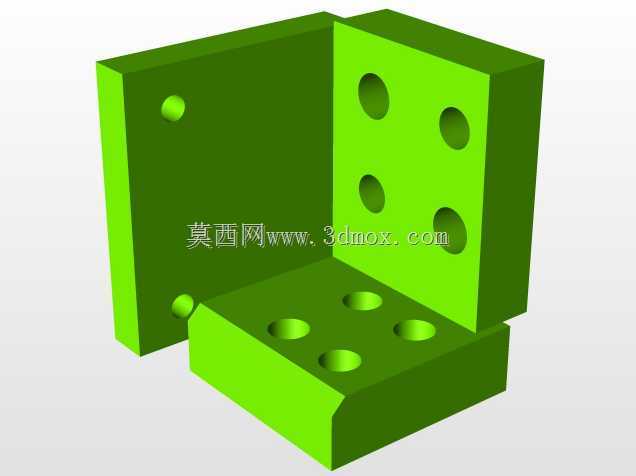

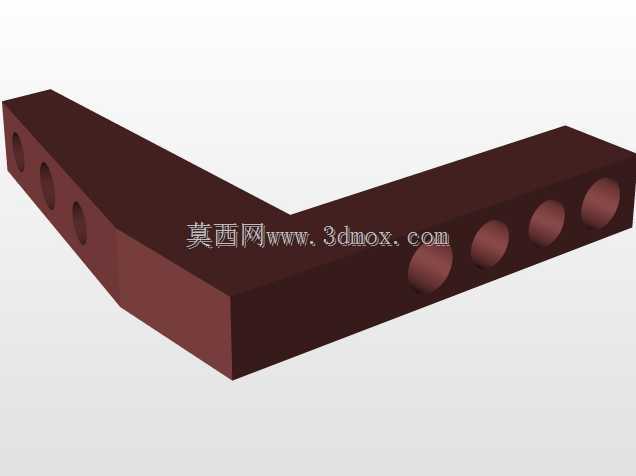

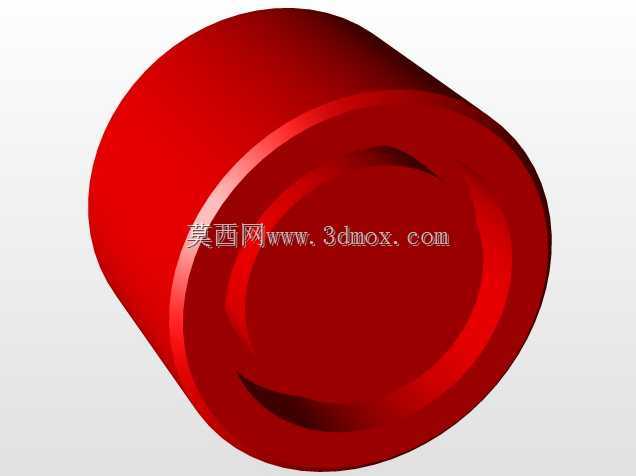

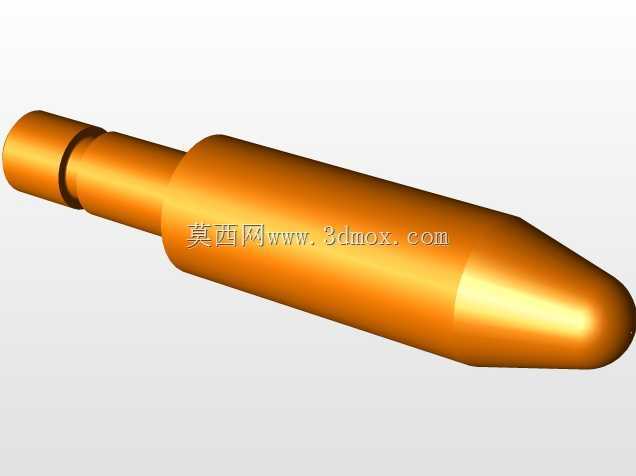

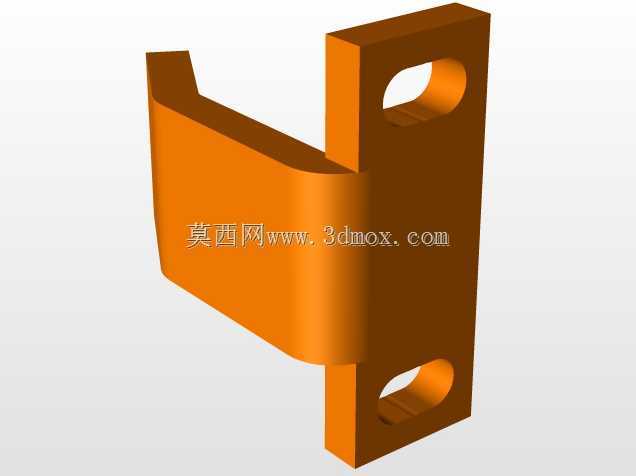

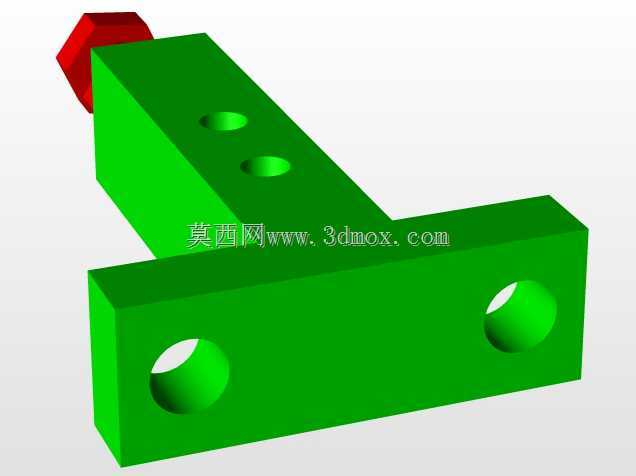

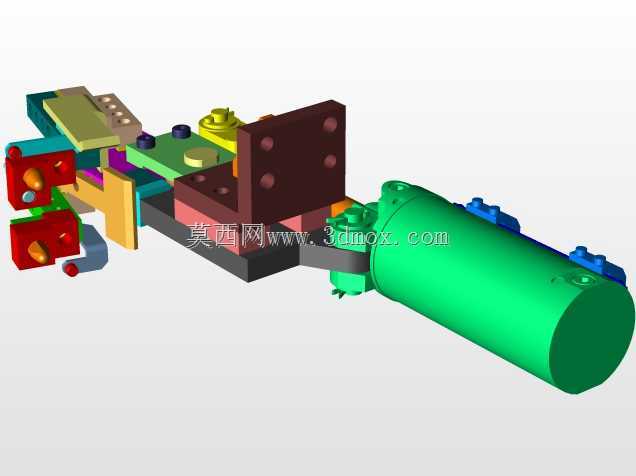

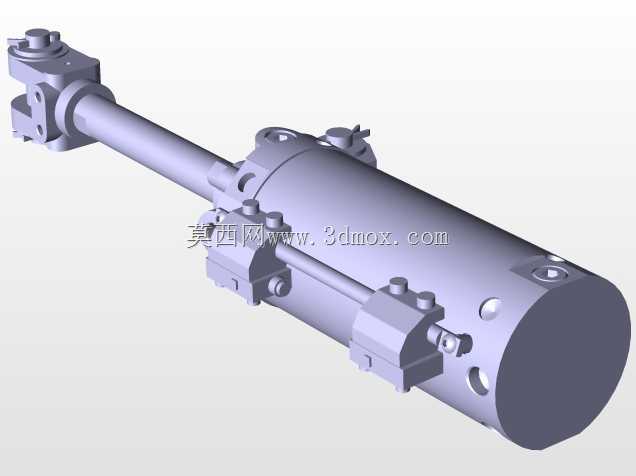

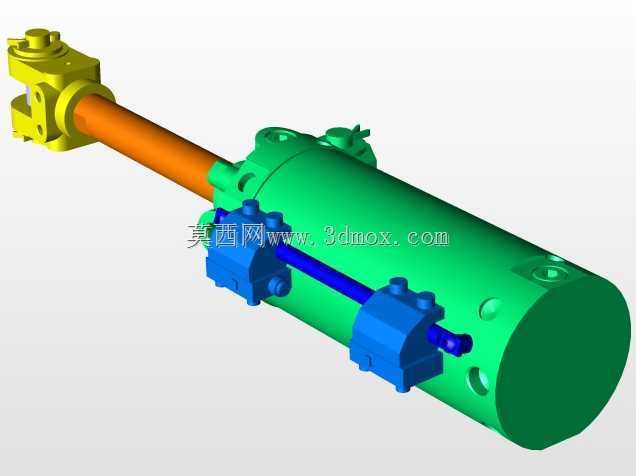

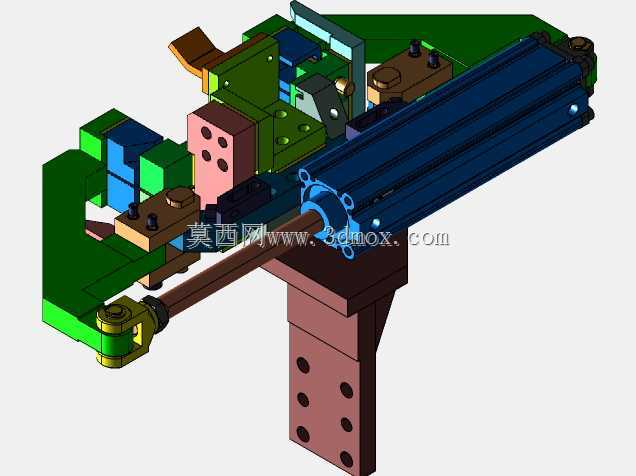

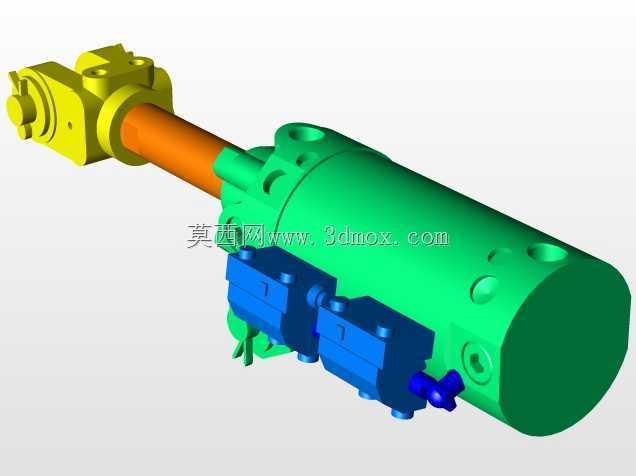

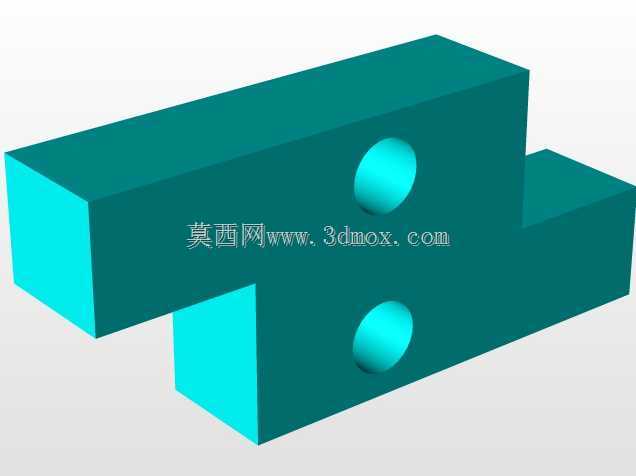

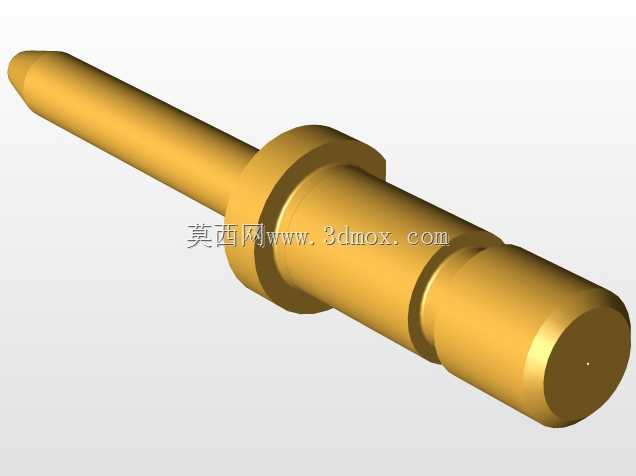

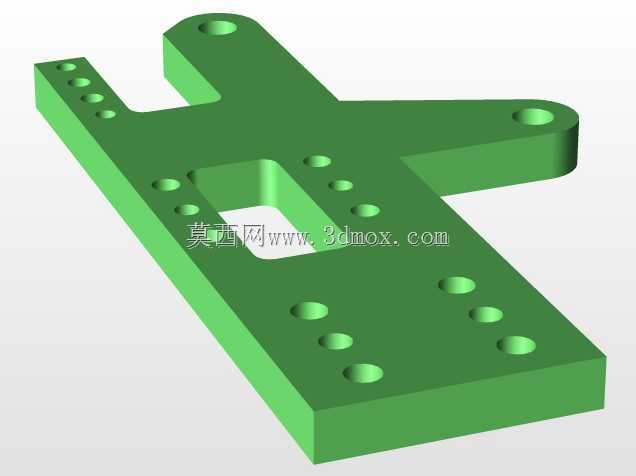

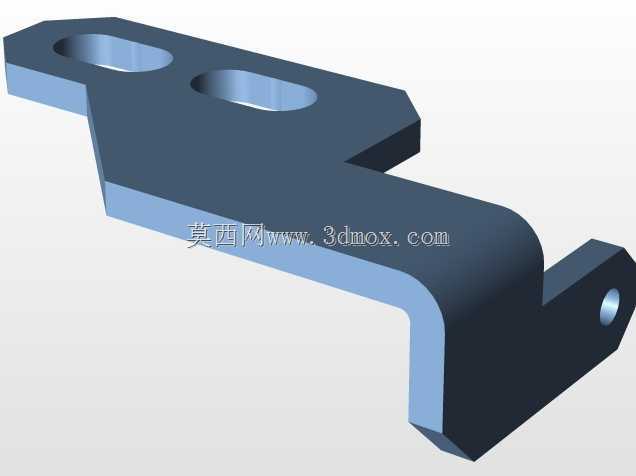

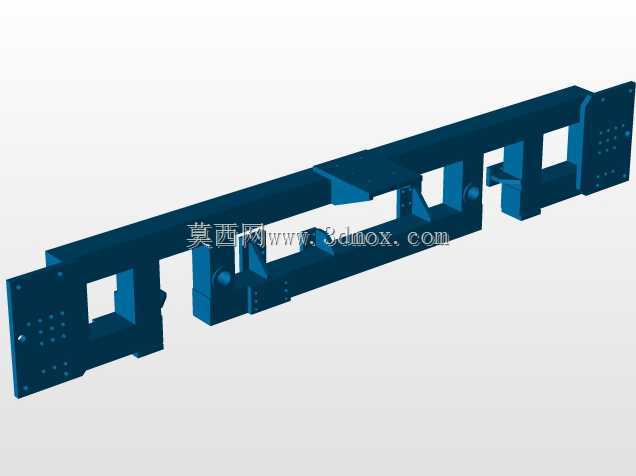

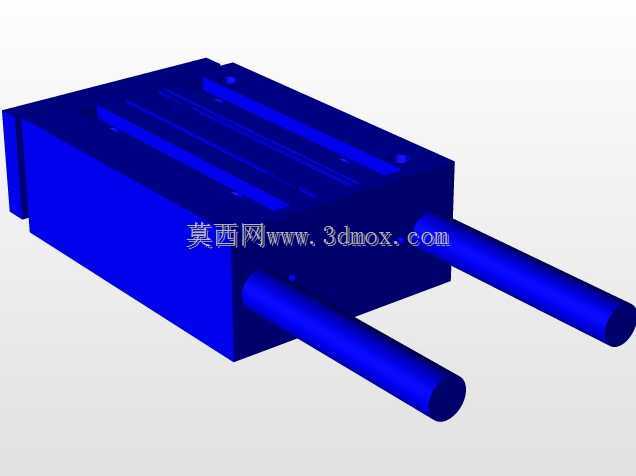

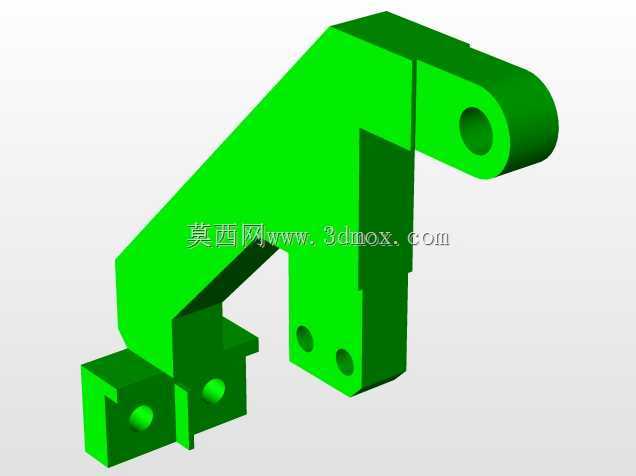

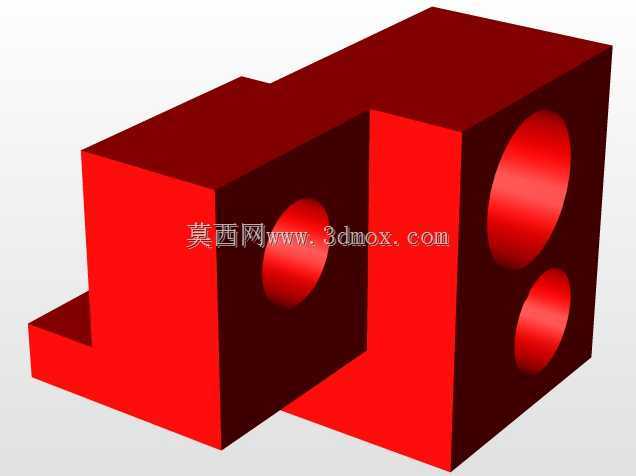

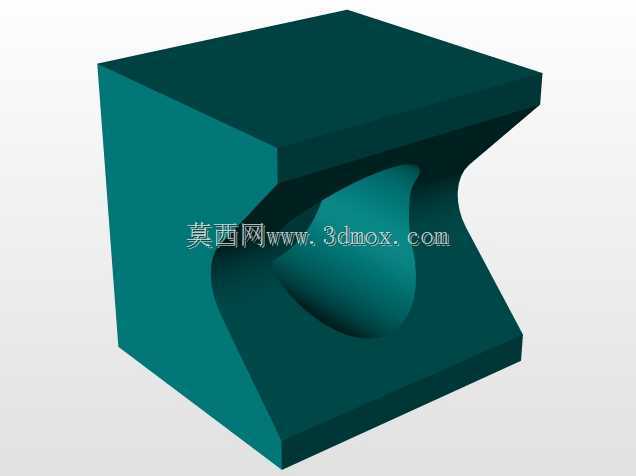

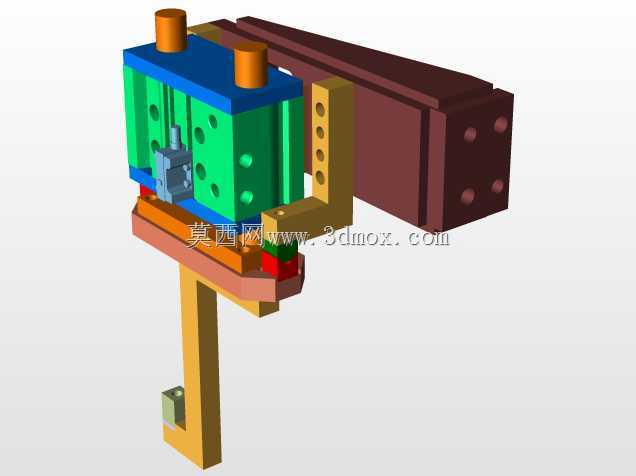

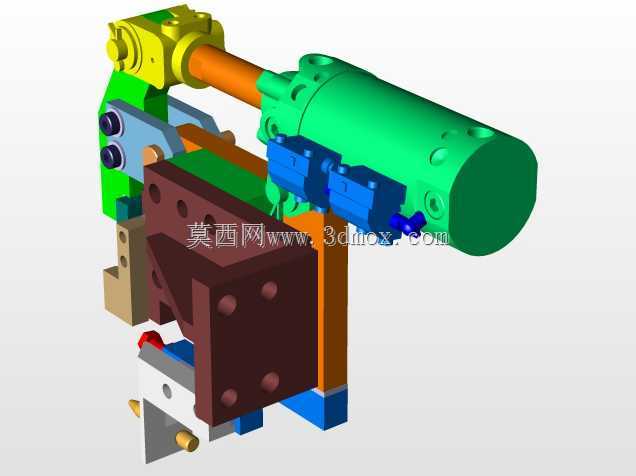

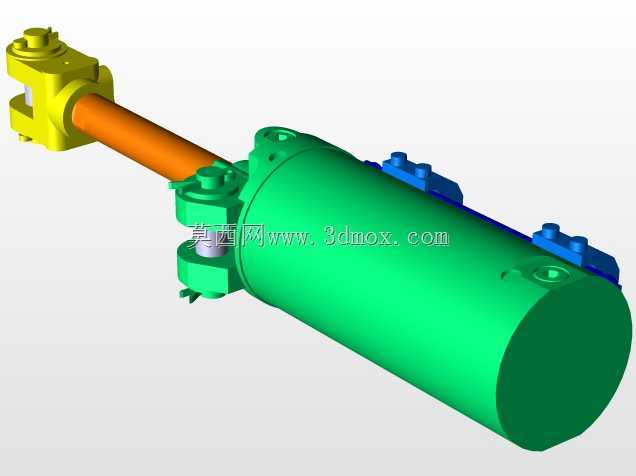

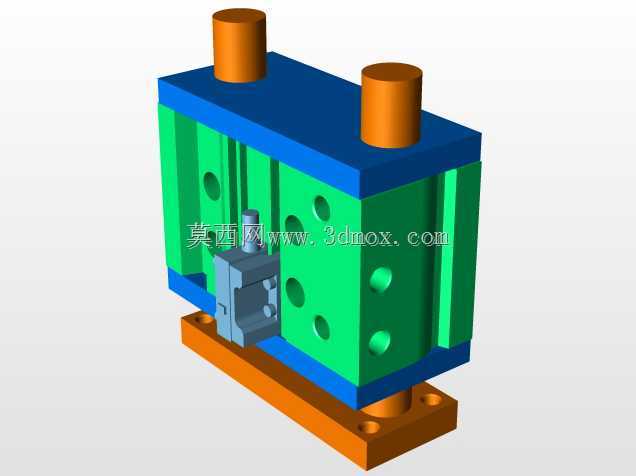

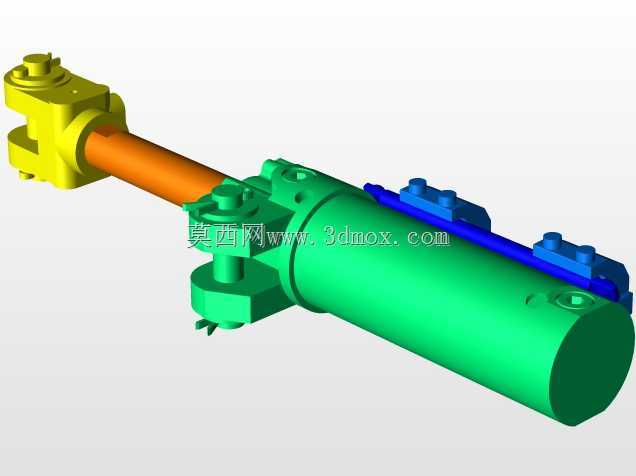

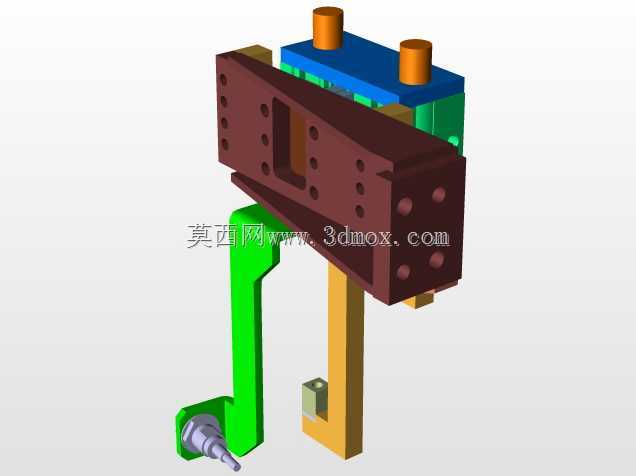

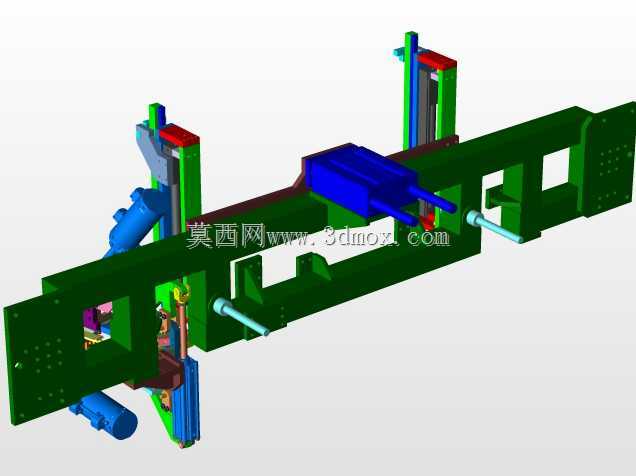

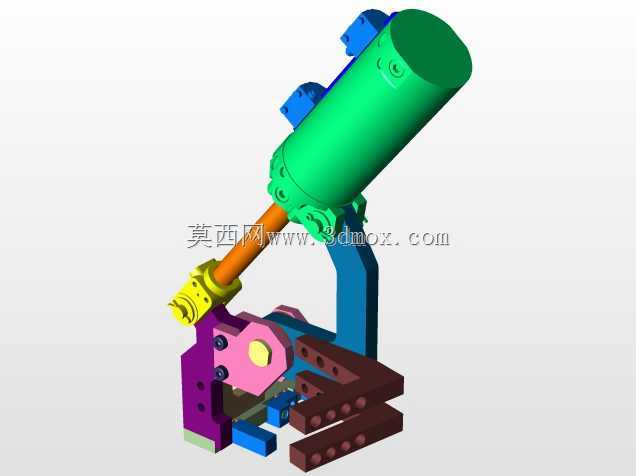

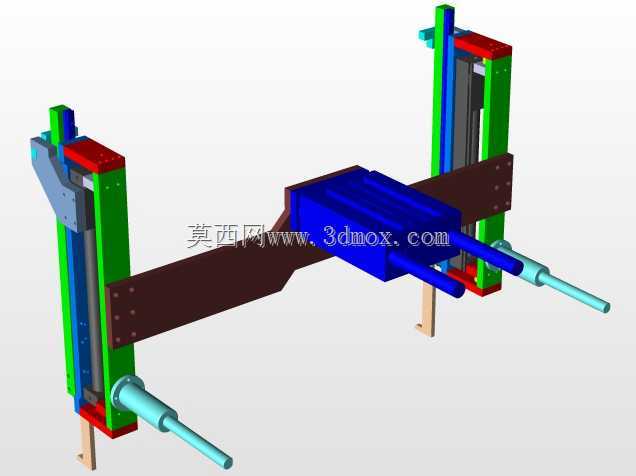

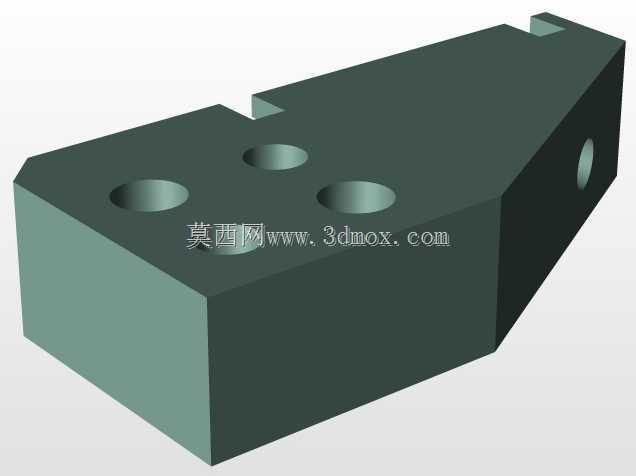

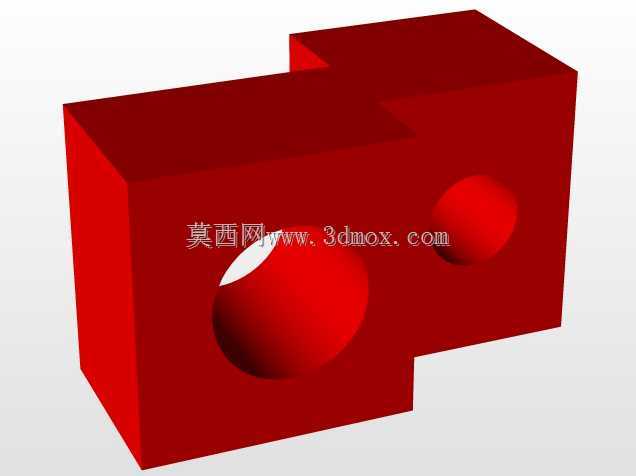

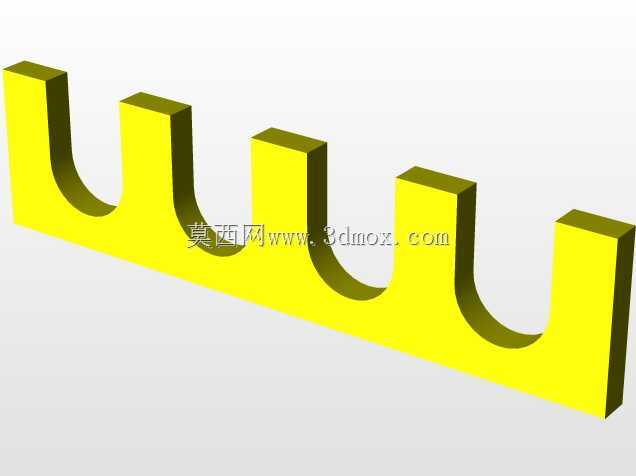

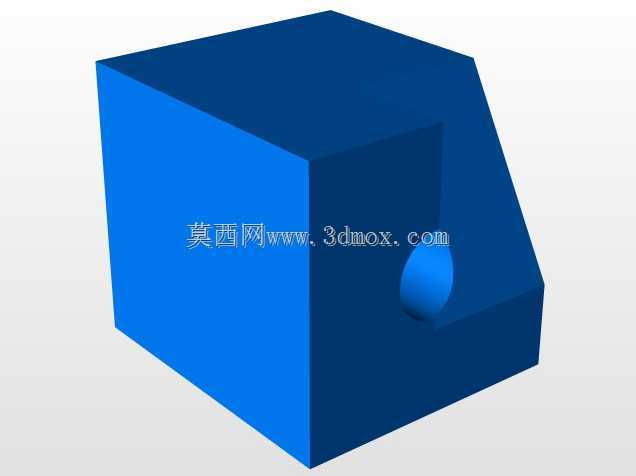

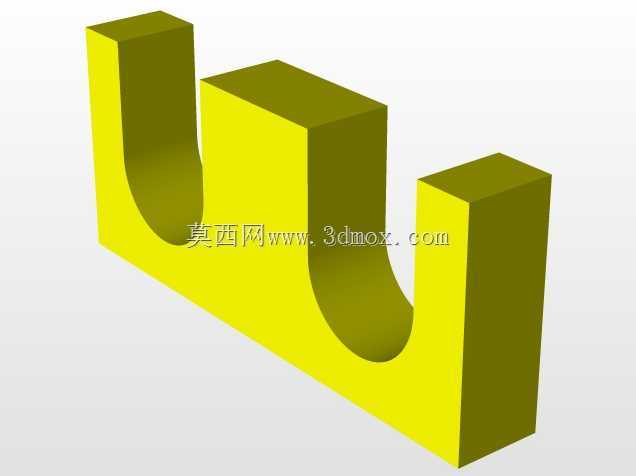

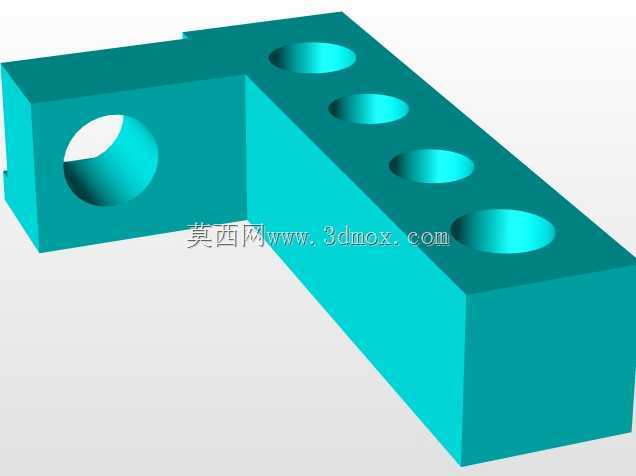

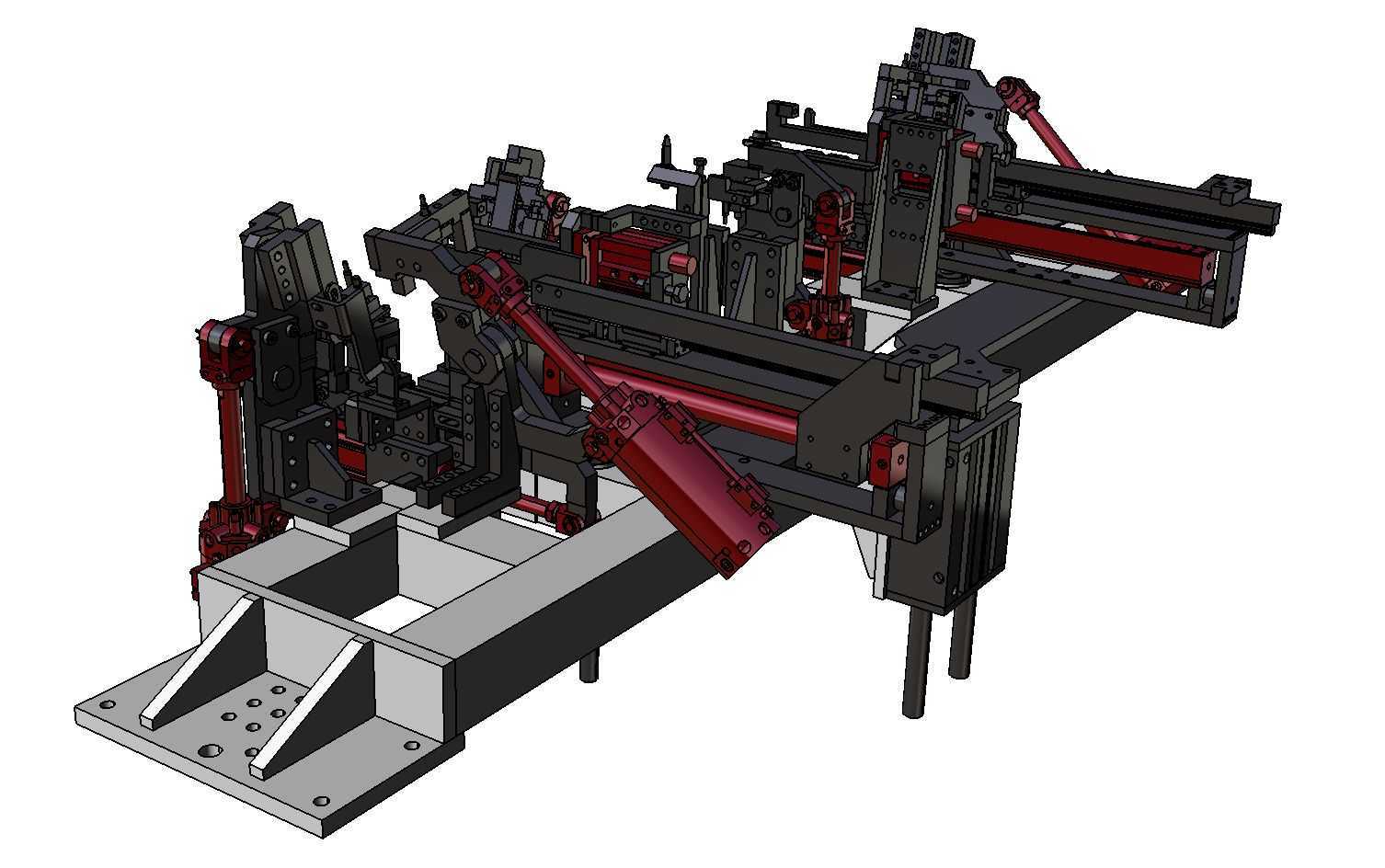

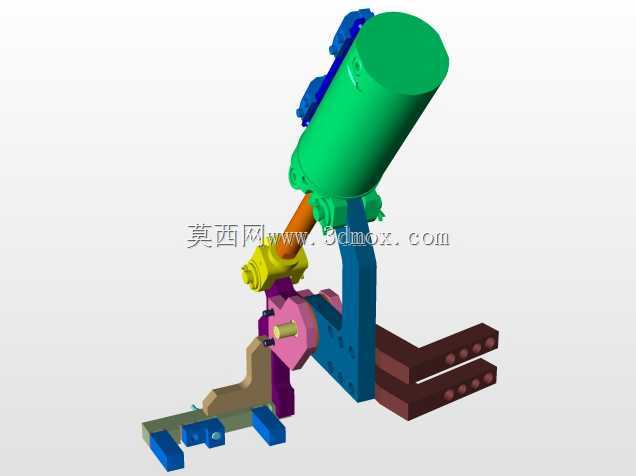

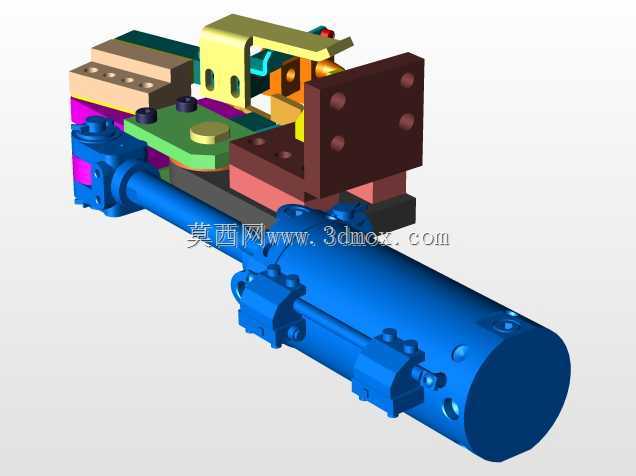

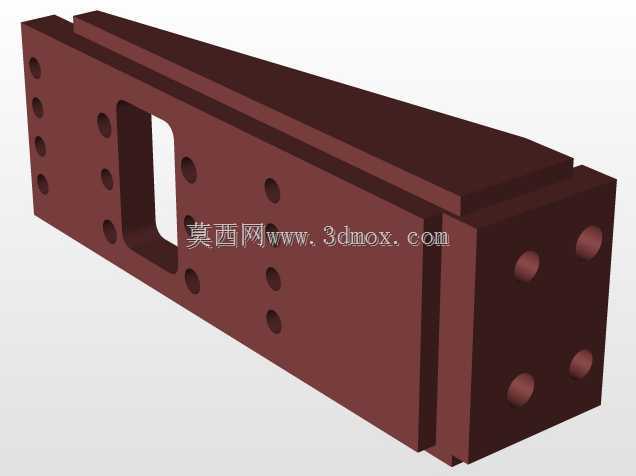

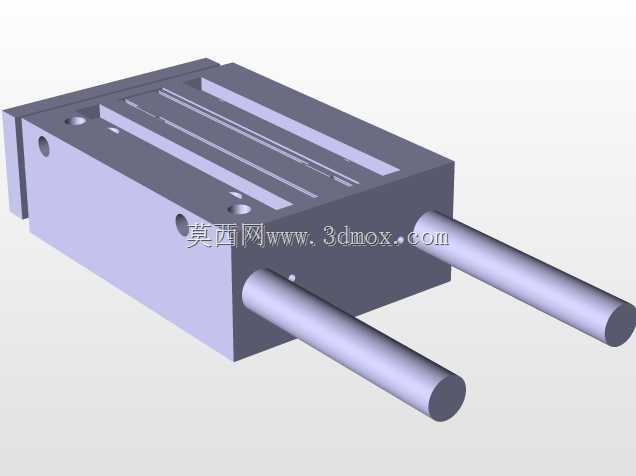

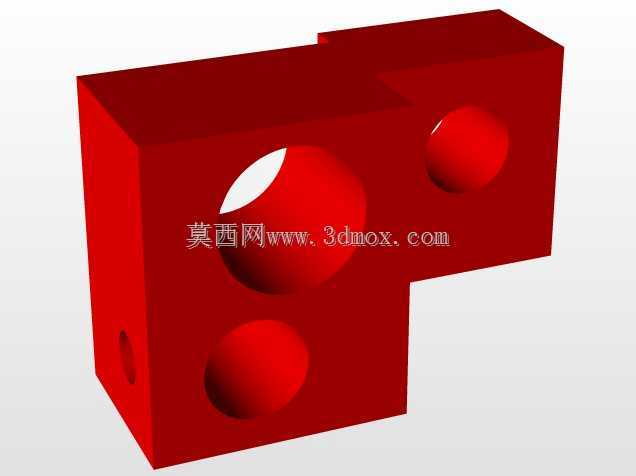

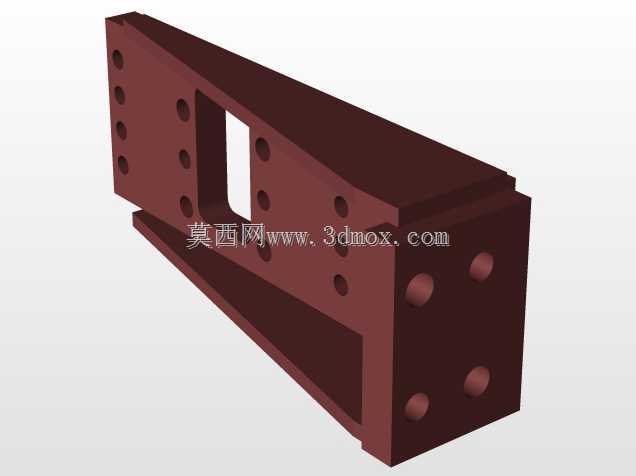

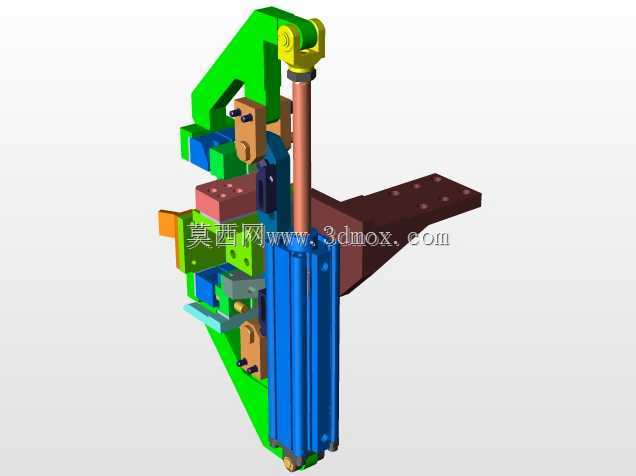

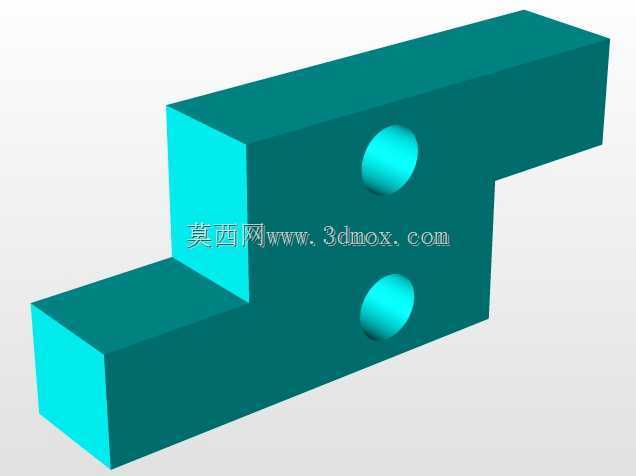

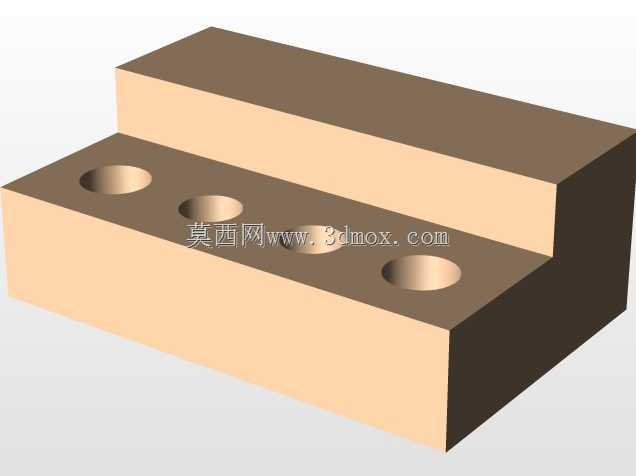

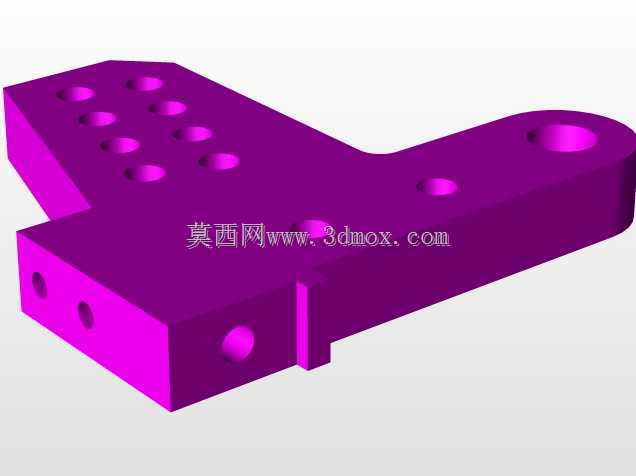

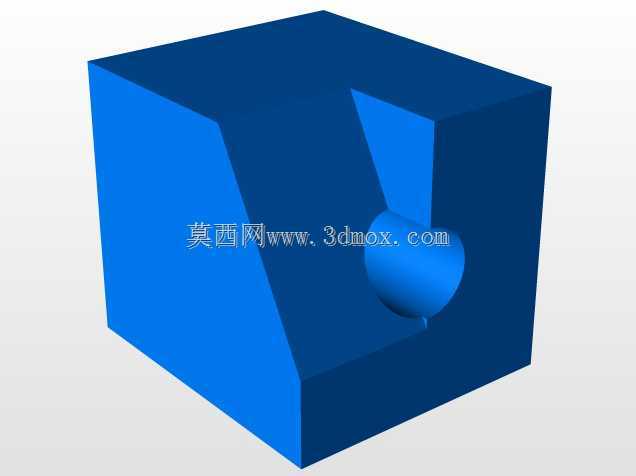

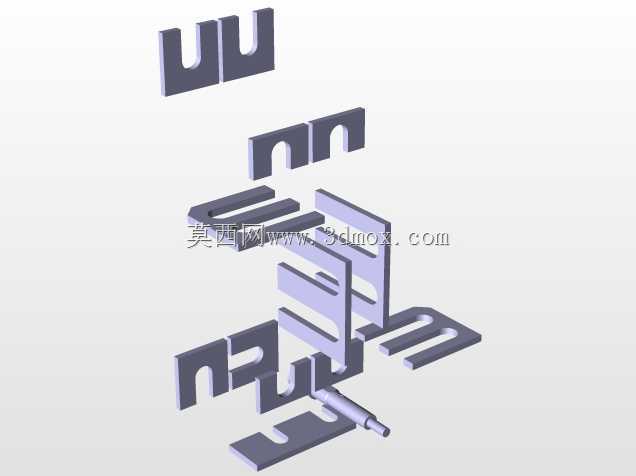

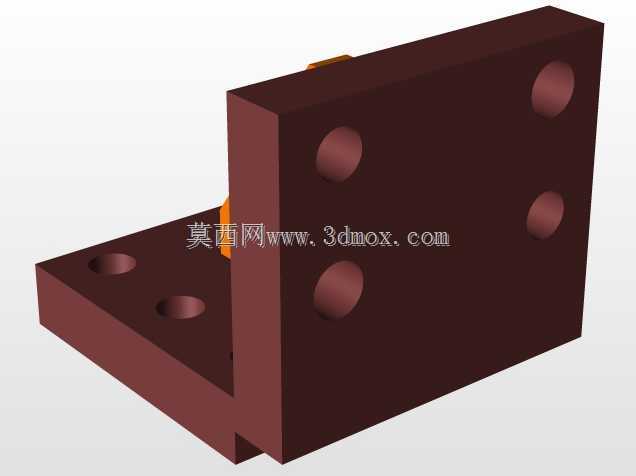

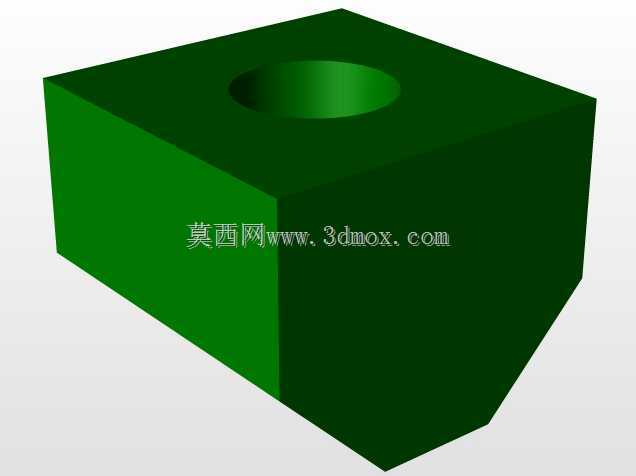

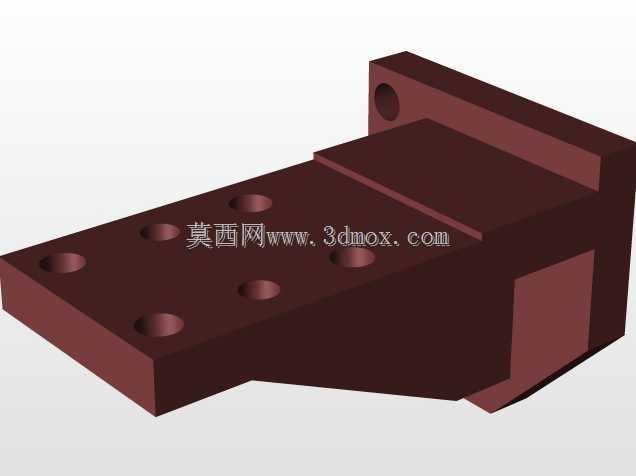

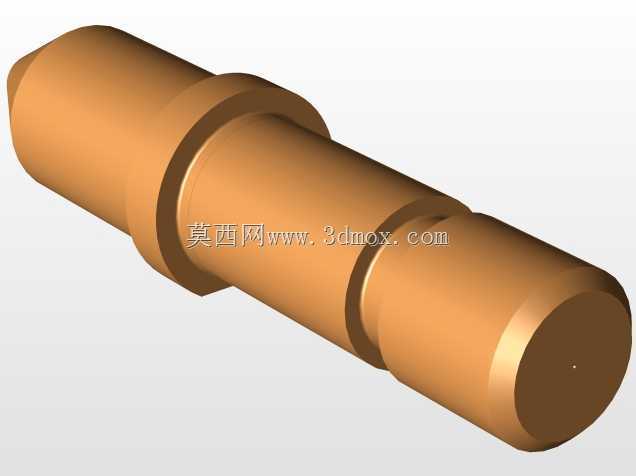

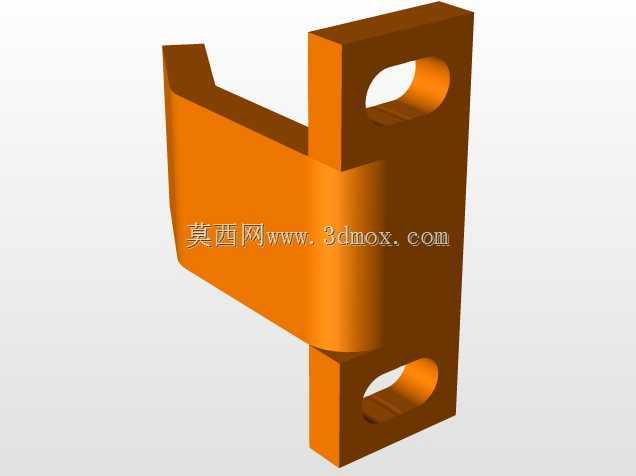

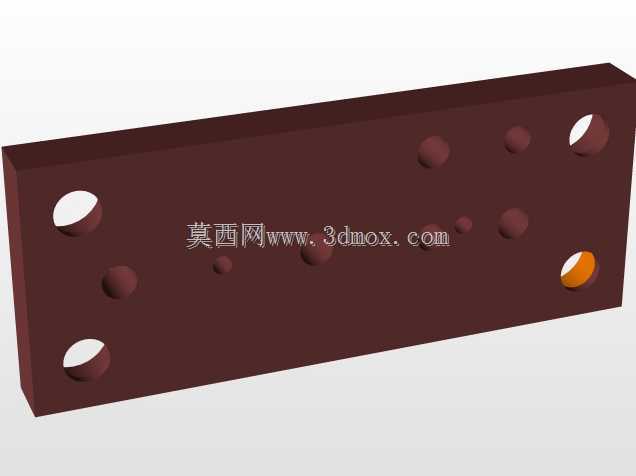

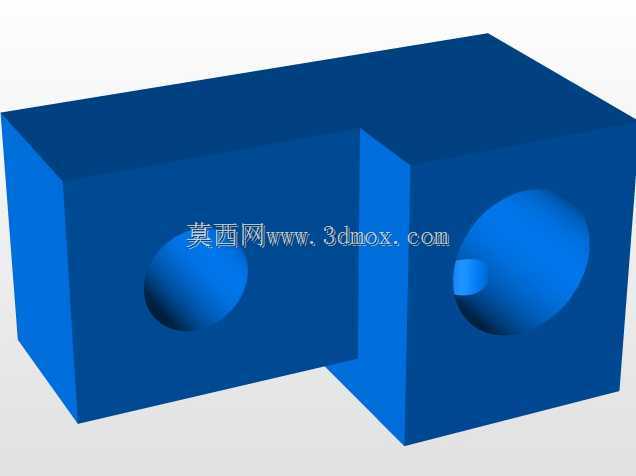

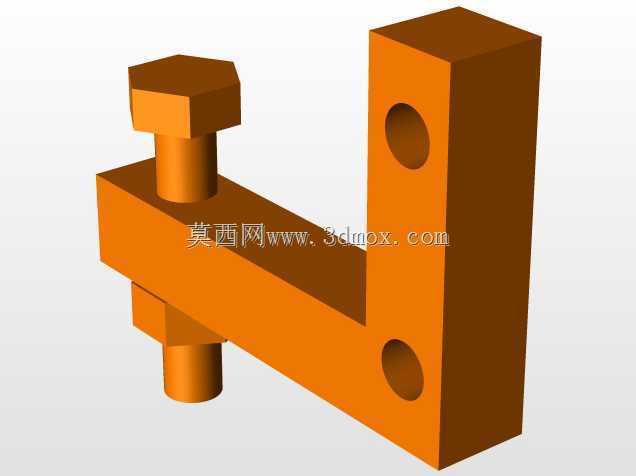

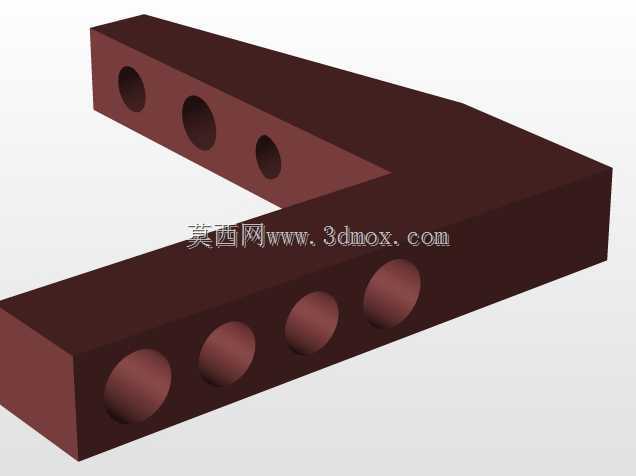

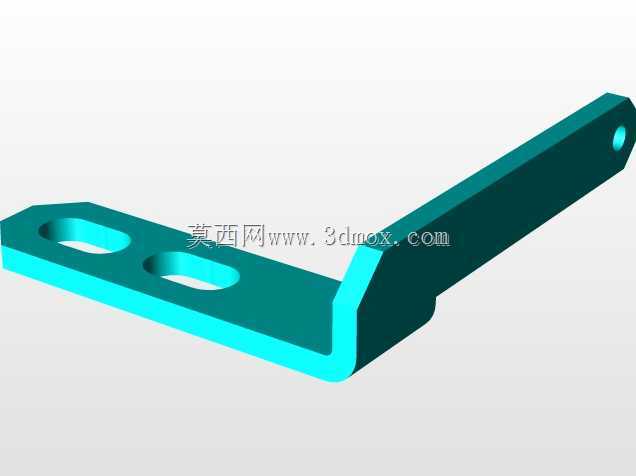

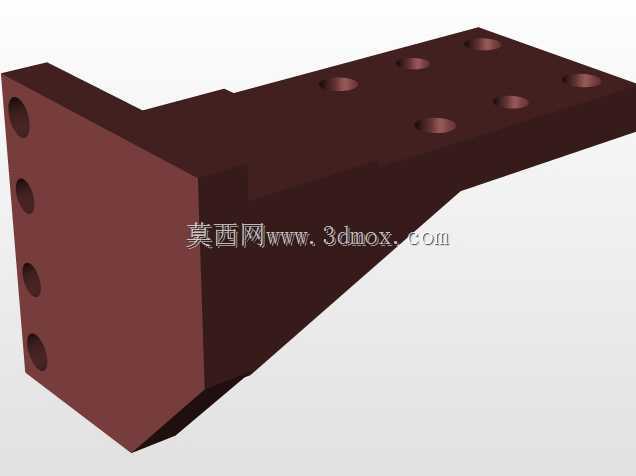

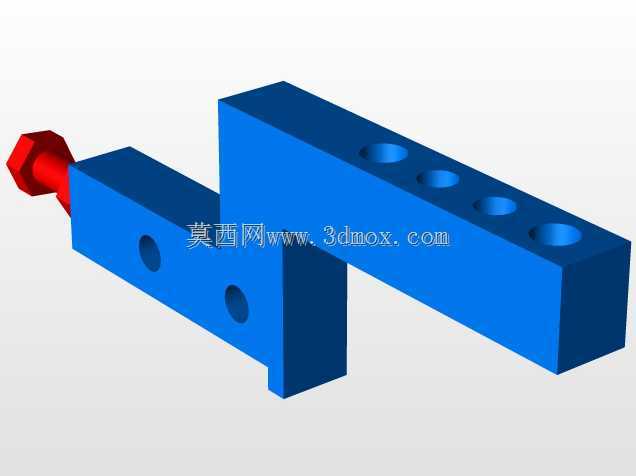

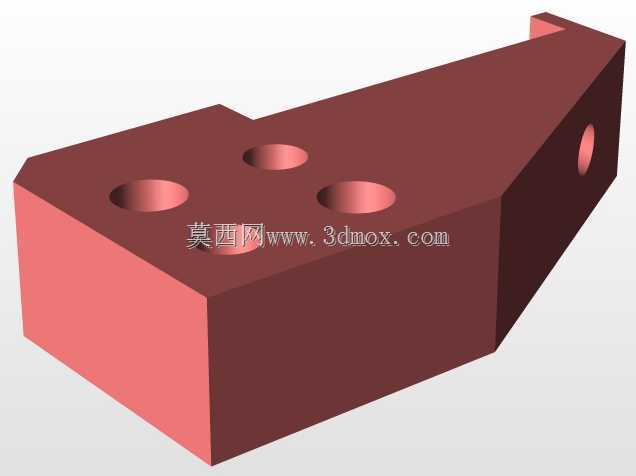

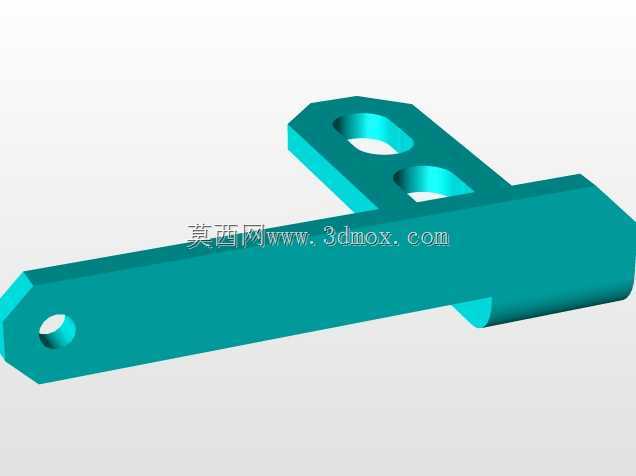

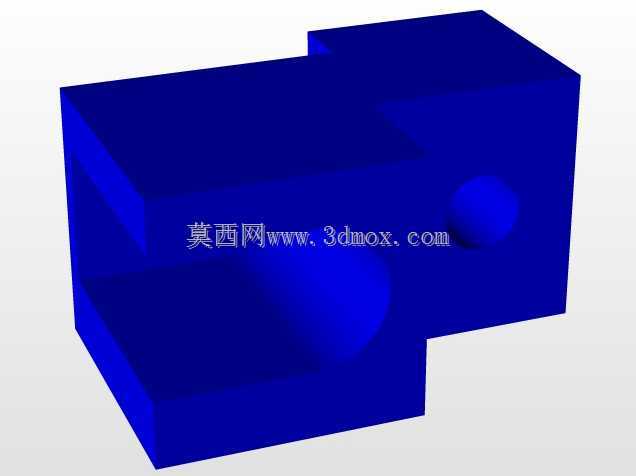

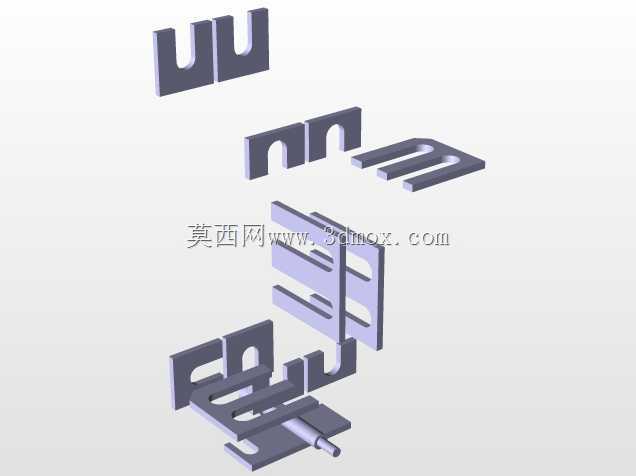

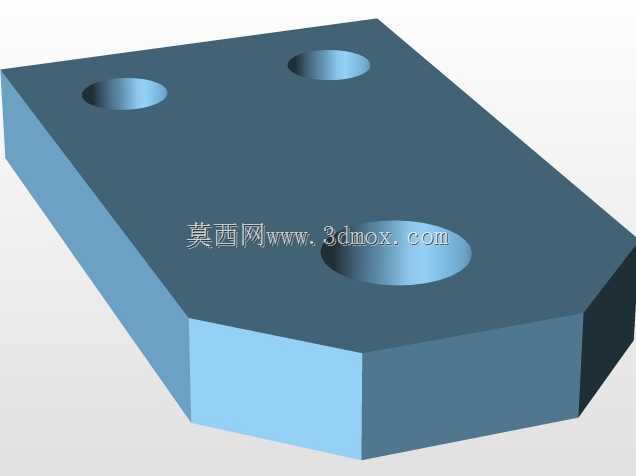

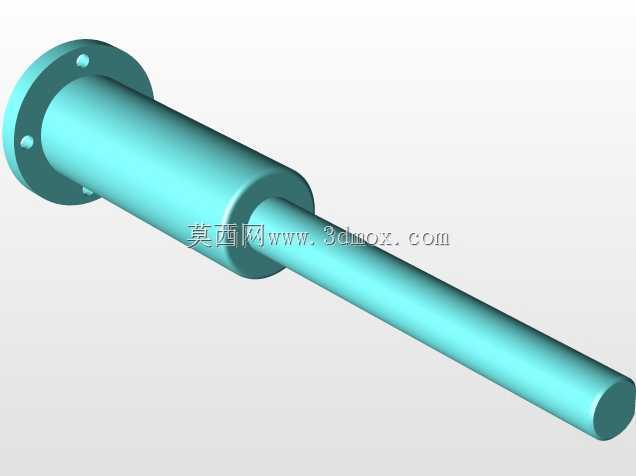

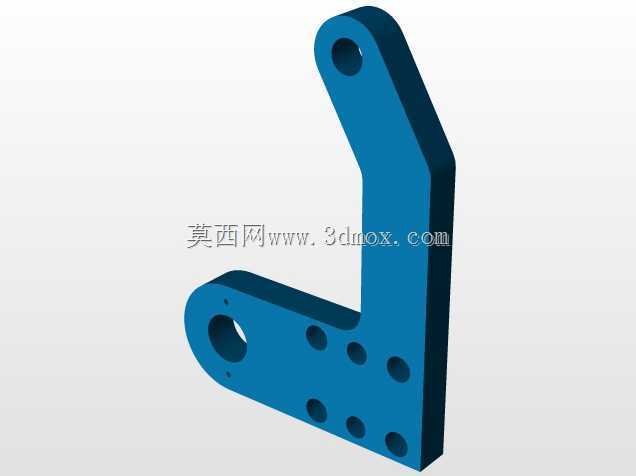

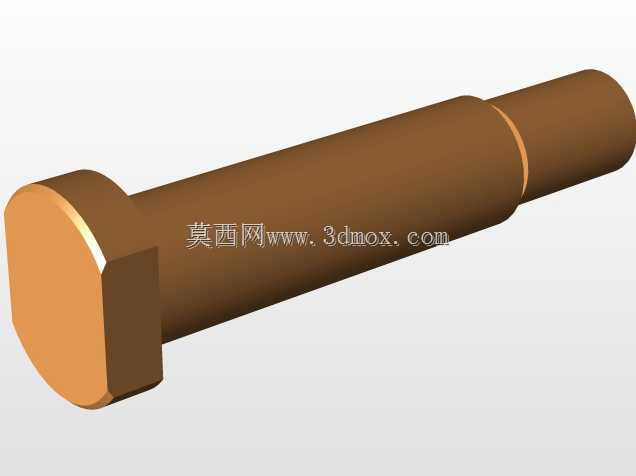

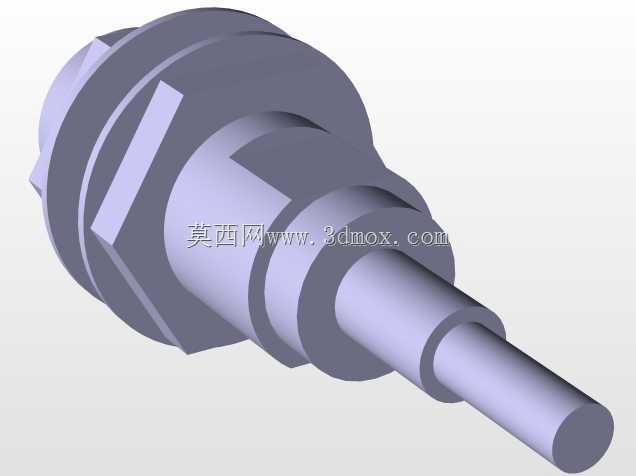

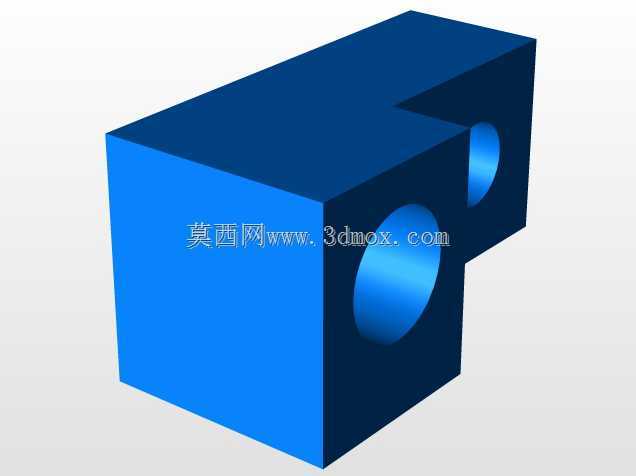

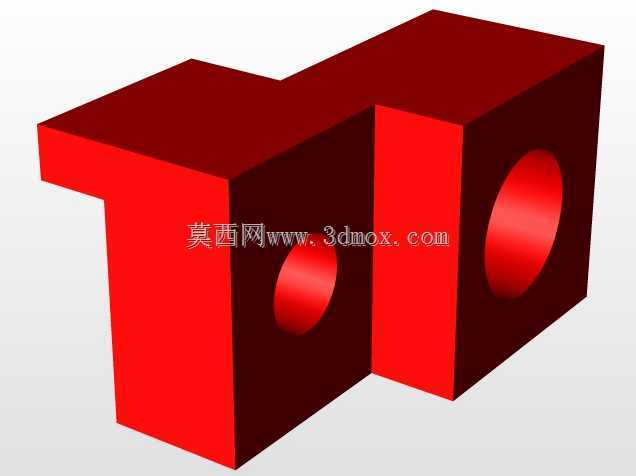

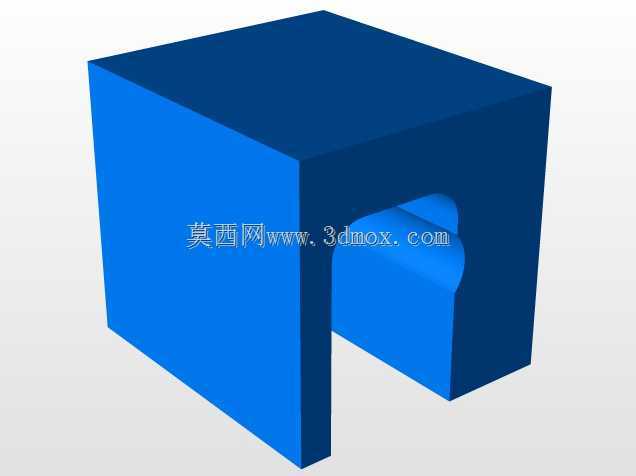

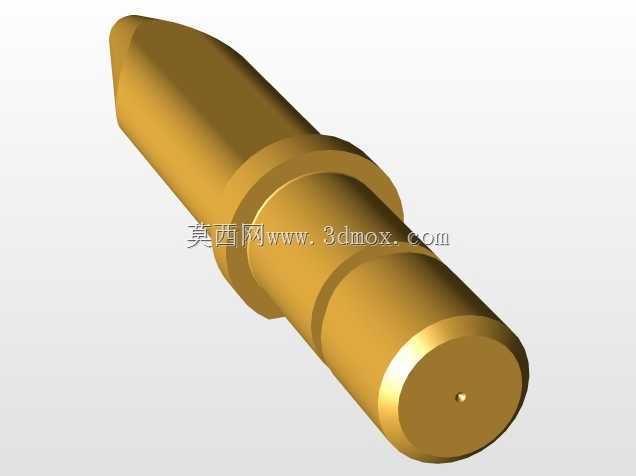

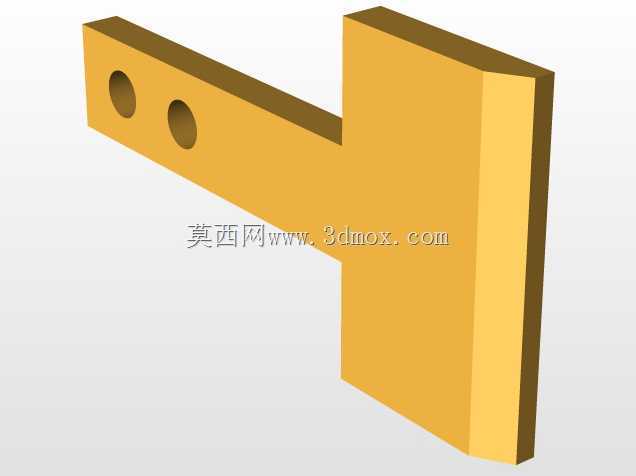

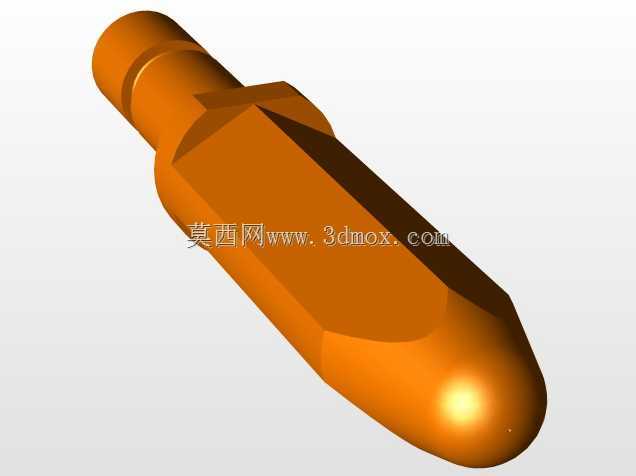

这套焊接工装主要面向乘用车白车身焊装工序的细分工位，针对带有点焊手柄的车身薄板类零件的组焊作业设计，适配焊装车间自动化产线的工位排布需求，可直接对接工位侧的焊接机器人或固定式点焊单元完成工序作业。从结构布局来看，工装采用方管焊接成型的底架作为安装基准，底架底部预留的安装支脚可直接固定在车间工位的预埋钢板上，整体安装边界控制在常规焊装工位的占地范围内，不会额外占用产线的物流通道空间，底架上加工的多组基准孔可作为整个工装的精度溯源基准，保证后续夹具单元的安装形位公差符合焊装工序的精度要求。工装的夹具单元采用模块化排布思路，针对车身板的不同定位点位分别设置了气动夹紧模块、侧向定位挡块以及仿形支撑块，其中仿形支撑块完全贴合车身板的型面特征，避免薄板件在夹紧过程中出现焊接变形，气动夹紧模块的行程经过适配设计，既可以保证待焊工件装夹时的操作空间，又能在夹紧状态下提供足够的压紧力，抵消焊接过程中产生的热应力变形。考虑到点焊手柄的特殊装配需求，工装专门设置了独立的手柄定位工位，可在车身板主体定位完成后快速完成手柄的对位装夹，定位精度可满足焊点位置的公差要求，避免后续出现焊点偏移、装配错位的问题。工装的侧向设置了多组可调式限位组件，可在小范围内适配同系列不同配置的车身板件焊接需求，减少产线换型时的工装调整工作量，调整部位均设置了刻度标识，方便现场操作人员快速完成参数校准。从实际作业流程来看，操作人员可先将车身板件放置在仿形支撑块上，通过侧向定位挡块完成初定位，启动气动夹紧按钮完成工件固定，再将点焊手柄放置在专用定位座上完成对位，即可触发焊接信号启动自动焊接流程，焊接过程中工装的所有夹紧单元均保持锁止状态，避免工件移位，焊接完成后夹紧单元自动松开，操作人员可直接取走完成组焊的工件进入下一道工序。整套工装的气动管路全部沿底架内部的走线槽排布，避免焊渣飞溅损坏管路，外露的运动部件均设置了防护结构，适配焊装车间多焊渣、高粉尘的作业环境，减少日常维护的工作量。
