带仿裙摆纹理异形容器吹塑成型模具

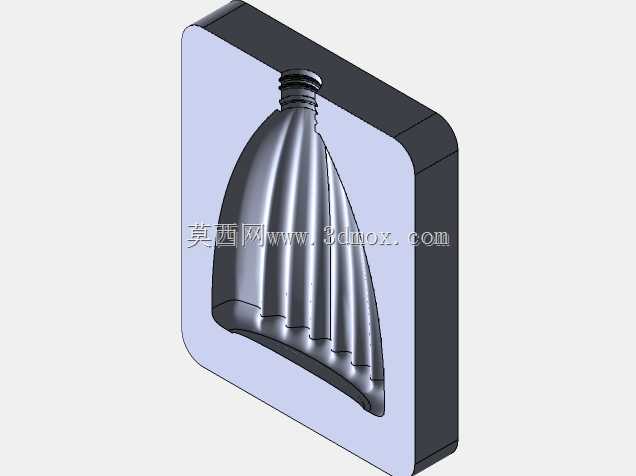

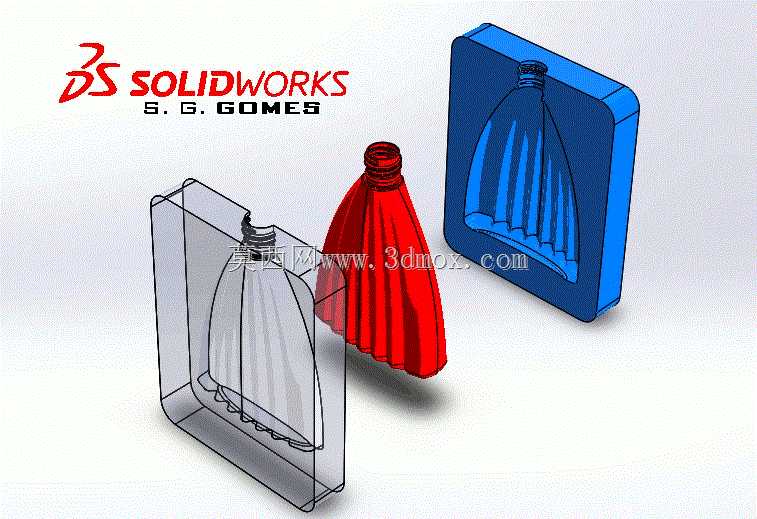

这套吹塑成型模具主要面向日化包装、特色饮品包装的小批量定制生产场景，适配常规往复式吹塑设备的安装工位，模架采用标准模坯加工，安装孔位、开模行程匹配市面主流中小型吹塑机的装夹参数，无需额外定制转接工装即可完成上机装夹调试。模具核心成型腔针对带竖向褶皱裙摆造型的异形容器设计，分型面沿容器最大轮廓线设置，合模时的贴合精度控制在0.02mm以内，避免吹塑过程中出现飞边、料厚不均的问题。从设计逻辑来看，成型腔的褶皱曲面做了渐变脱模斜度处理，靠近瓶口的直身段脱模斜度为1.5°，裙摆褶皱区域的斜度顺着曲面法向调整至2°-3°，既保证吹塑时气压能够均匀作用于型坯表面，复刻出完整的纹理细节，又能避免开模顶出时刮伤容器外表面，减少后续修边、打磨的工序量。模具的冷却水道沿成型腔轮廓随形排布，进出水口设置在模架侧端的标准水嘴位置，冷却水流量可根据生产节拍调整，确保容器各部位冷却速率一致，减少成型后的收缩变形，尤其是褶皱的凹陷位置，水道与型腔壁的距离保持均匀，避免局部冷却不足导致的纹理塌陷。瓶口成型部位做了镶件式设计，可根据不同口径的螺纹规格快速更换镶件，适配同造型不同容量的容器生产需求，镶件与模腔的配合采用H7/m6的过渡配合，更换时无需重新调整整体合模精度。吹塑成型时，型坯挤出后合模，气压从瓶口位置通入，将软化的塑料型坯压贴到模腔内壁，随形冷却水道快速带走热量，定型后开模顶出即可得到完整的带裙摆纹理容器，成型后的容器外表面纹理清晰，褶皱的弧度过渡自然，无需额外表面处理即可直接进入灌装工序。这套模具的排气槽开设在分型面的褶皱凹陷对应位置，槽深控制在0.015mm，既能顺利排出模腔内的空气，避免吹塑时出现困气导致的缺料、鼓包问题，又不会让熔融塑料渗入槽内形成多余飞边。模架的导向柱、导套采用标准件装配，开合模过程中的定位精度稳定，长期生产也不会出现型腔错位的问题，日常维护时只需定期清理排气槽内的残留塑料、检查冷却水道是否结垢即可，维护成本较低。
