带防滑纹理的EPS肥皂盒注塑模具结构

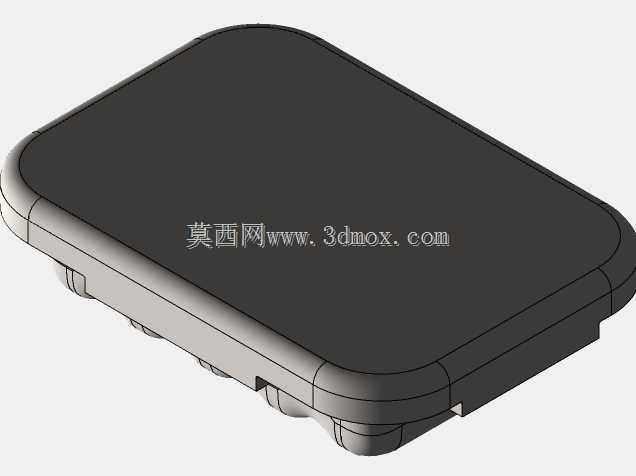

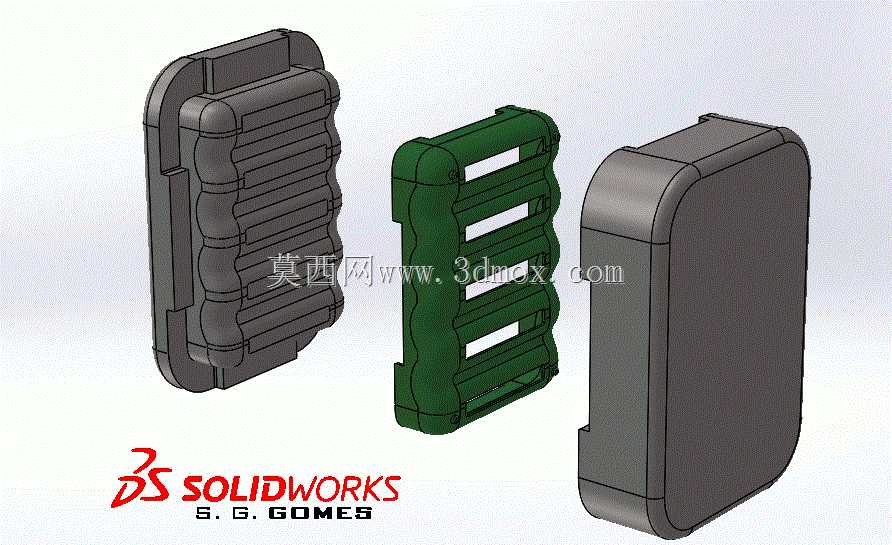

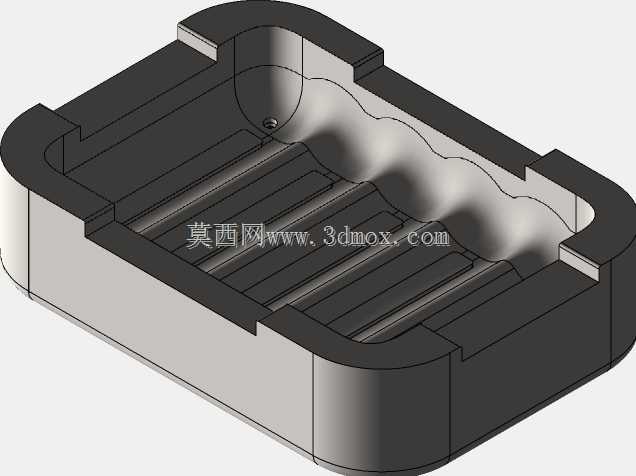

这套模具对应日常洗护场景下的硬质肥皂收纳产品成型需求，主要适配EPS发泡类材质的注塑成型工艺，产出的肥皂盒可直接用于家庭卫浴、公共洗手台、酒店客房等场景的皂块承托，避免皂体泡水软化，同时兼顾手持取用的防滑手感。从结构拆分来看，整套模具分为三个核心成型部件，分别对应肥皂盒的底壳承托位、中部镂空沥水栅格、上盖防滑握持面，三个部件合模后形成完整的产品型腔，开模后可直接得到组装即用的皂盒组件，无需额外二次切削加工。设计过程中优先考虑了日常使用的防滑需求，在皂盒上下盖的外侧面设计了多道横向圆弧凸起筋条，筋条边缘做了R0.8的圆角过渡，既避免成型后出现锐边毛刺，也能在湿手取用皂盒时增大接触摩擦力，防止皂盒从手中滑落。中部沥水栅格采用了三道长条形镂空槽设计，槽宽控制在4mm，既保证沥水效率，让皂体表面的残留水分可以快速滴落至底壳集水区，也避免槽宽过大导致皂块边角卡入缝隙，栅格的壁厚与上下壳保持一致，均为2mm，确保注塑过程中熔料填充流速均匀，不会出现局部缺胶、缩痕的问题。整套模具的安装边界适配常规120吨卧式注塑机的模架安装尺寸，模架整体长宽尺寸控制在280mm*220mm范围内，合模厚度为180mm，开模行程预留120mm即可满足三个分型面的顶出需求，进胶点设置在底壳内侧的隐蔽位置，采用侧浇口进胶，浇口残留不会影响产品外表面的外观质量。冷却水路围绕型腔均匀排布，水路直径为8mm，距离型腔壁的距离保持在15mm，确保成型过程中型腔各区域温度均匀，将产品成型周期控制在25秒以内，提升批量生产的效率。顶出结构采用顶针顶出，顶针位置布置在产品的加强筋与侧壁交接位置，避免顶出过程中产品表面出现顶白、顶穿的缺陷，同时在沥水栅格的位置增加了扁顶针，保证栅格薄壁位置可以顺利脱模，不会出现粘模变形的问题。
