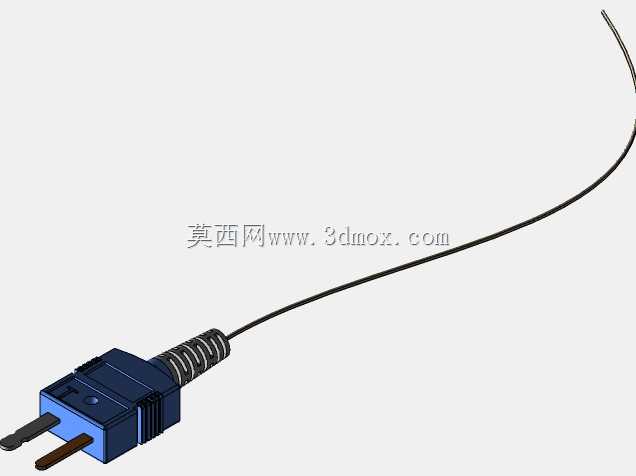

带SRTC连接器的Omega T型热电偶结构

在工业测温场景中，这类带SRTC连接器的T型热电偶常被用于实验室温控台、小型热工试验装置、半导体制程辅助测温工位，也适配低温环境下的设备表面温度采集，相比铠装固定式热电偶，快插结构的设计让现场更换探头的操作无需拆卸接线端子，能大幅缩短设备维护的停机时间。从结构设计来看，探头端的感温结点采用裸露式偶丝搭配绝缘护套的方案，既保证了温度响应速度，也避免偶丝在常规布线过程中出现弯折断裂的问题，尾部的SRTC连接器做了极性防呆结构，两个插片的宽度存在明显差异，现场接线时不会出现正负极接反的问题，连接器尾部的应力释放结构采用多段环形凸筋设计，能承受常规布线时的拉扯力，避免偶丝与连接器插片的连接点出现脱焊断裂。建模过程中需要重点把控几个安装边界尺寸：连接器主体的插片间距符合标准T型热电偶快接接口的通用尺寸，可直接适配市面常见的同规格热电偶插座，无需额外做转接结构；偶丝的出线端护套直径控制在常规穿线孔的适配范围内，在设备面板、试验舱壁上开孔时无需额外扩大孔径；探头端部的感温结点做了圆滑过渡处理，贴附被测表面时能保证接触面积，减少测温误差。实际应用中，这类热电偶的测温区间覆盖负两百摄氏度到正三百五十摄氏度，适合冷链设备校验、低温烘道温度采集、电子元器件热性能测试等场景，建模时还原了连接器外壳的卡扣结构，安装时可直接卡入配套面板的卡槽中，不需要额外打螺丝固定，在需要频繁更换探头的测试工位上，这种快装结构能大幅提升操作效率。偶丝部分的建模还原了实际产品的柔性特征，布线时可根据设备内部的走线槽走向调整弯曲弧度，不会和周边的线束、结构件产生干涉，连接器外壳的防滑纹理也做了细节还原，插拔操作时能增加手部摩擦力，即使戴薄劳保手套也能顺利完成插拔动作。
