带云台转台的小型激光测距雷达结构

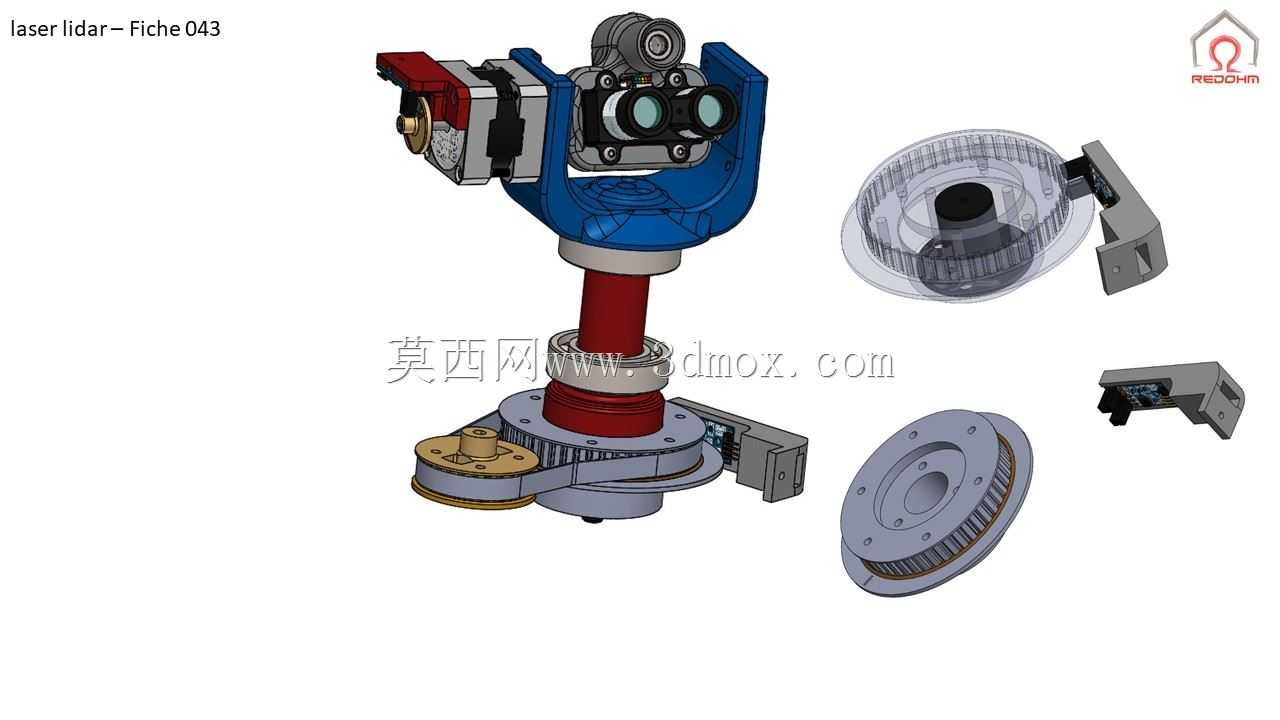

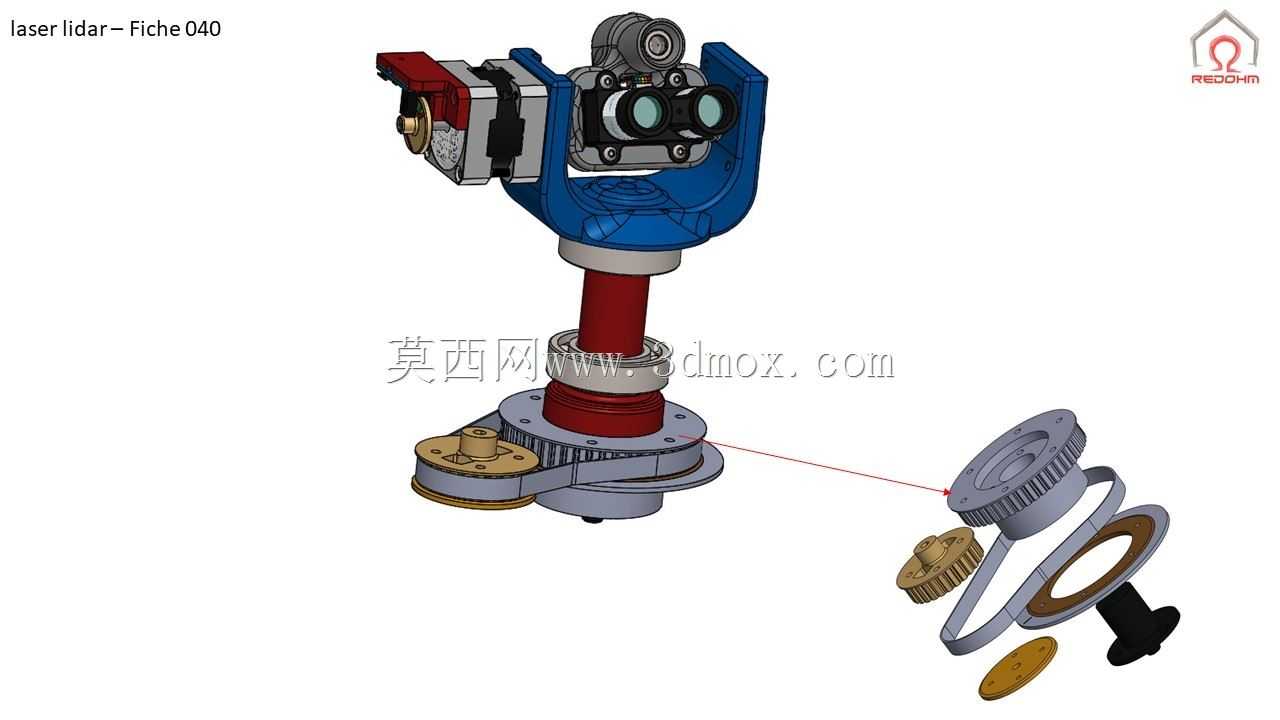

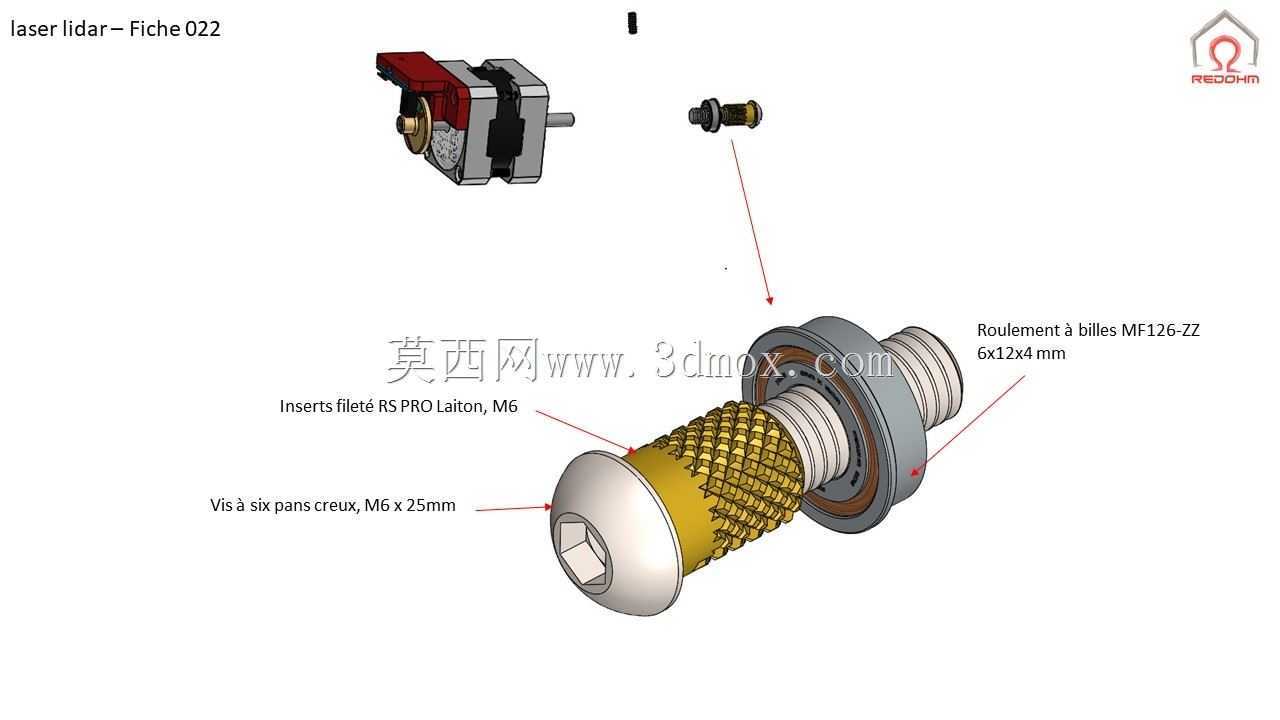

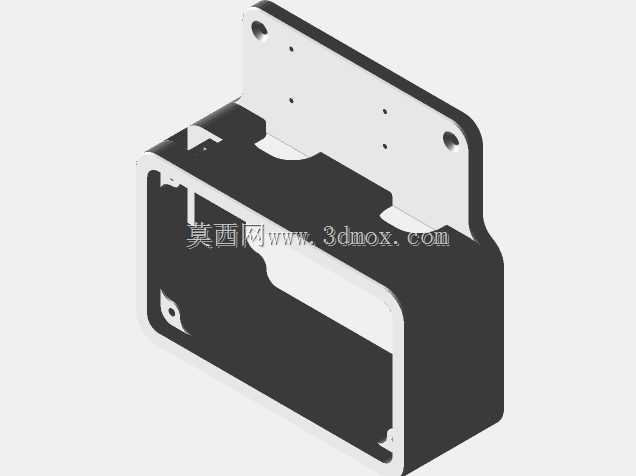

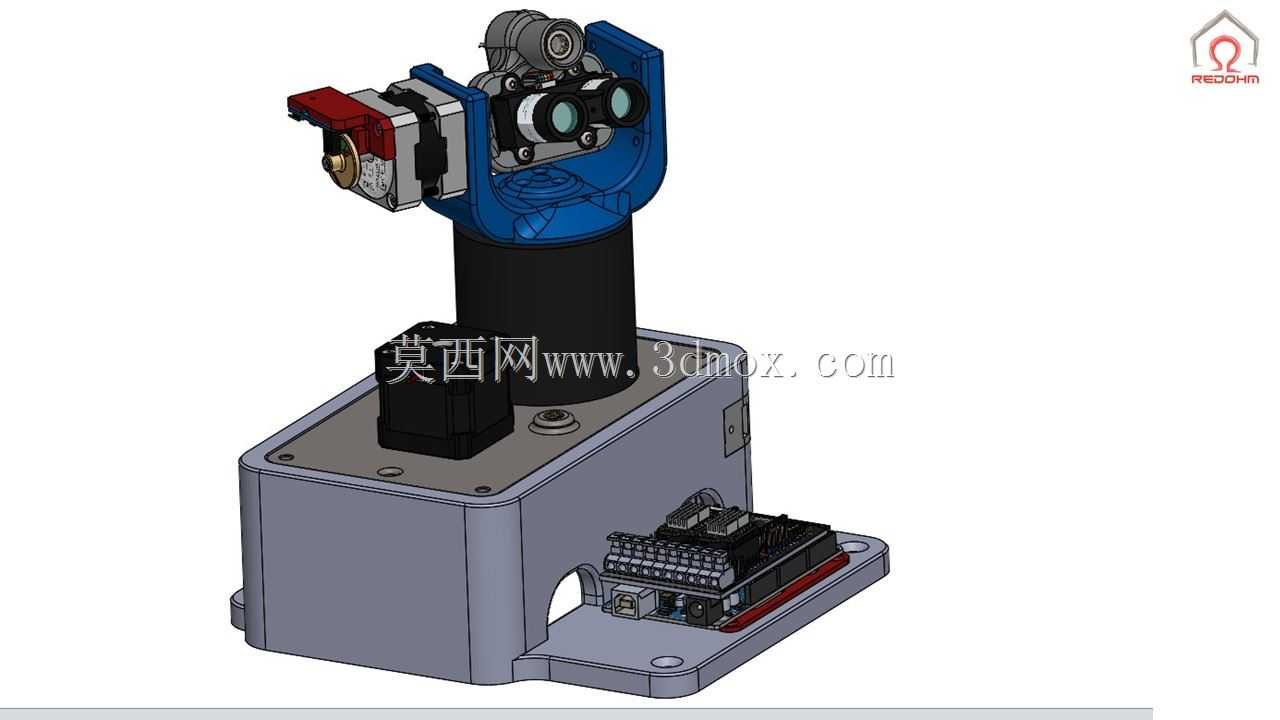

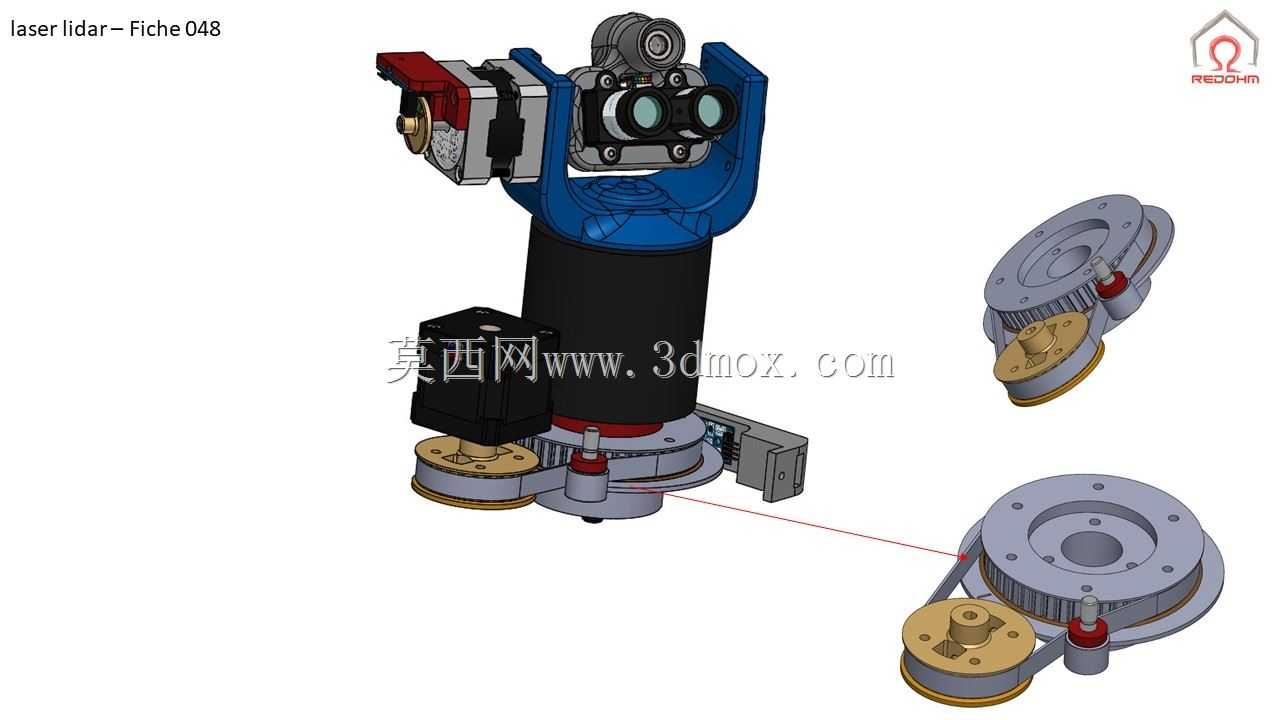

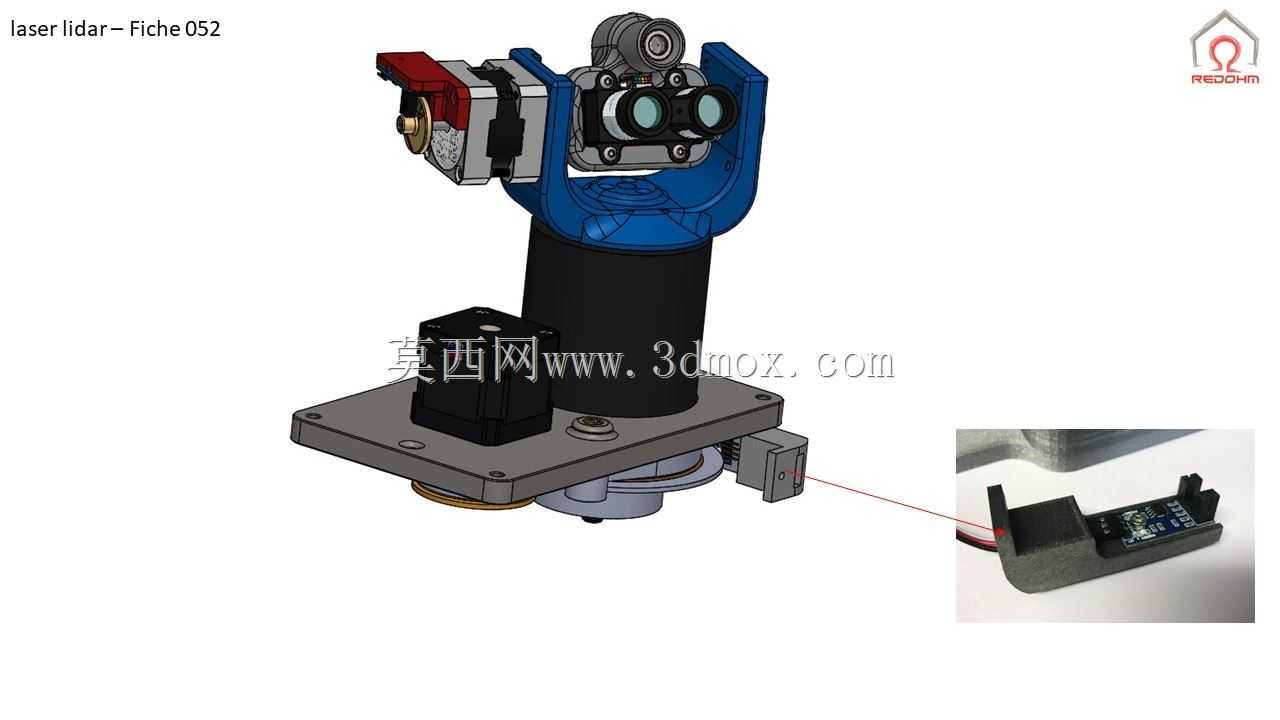

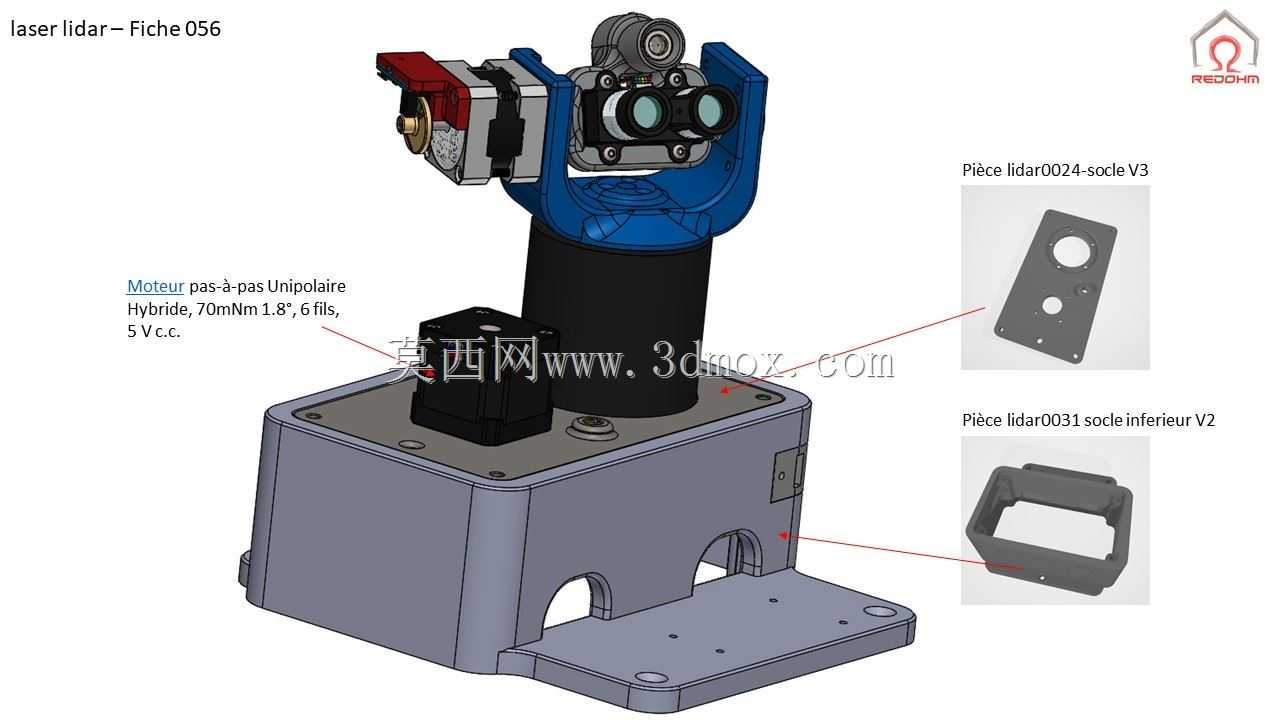

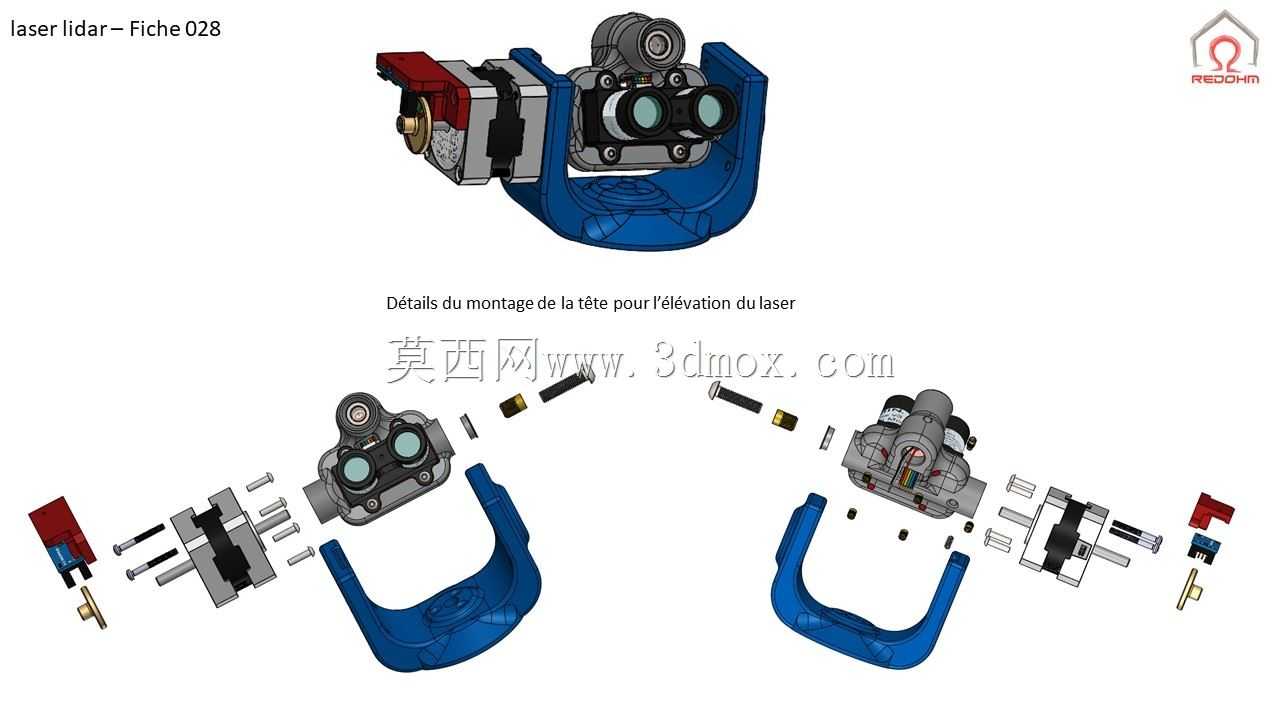

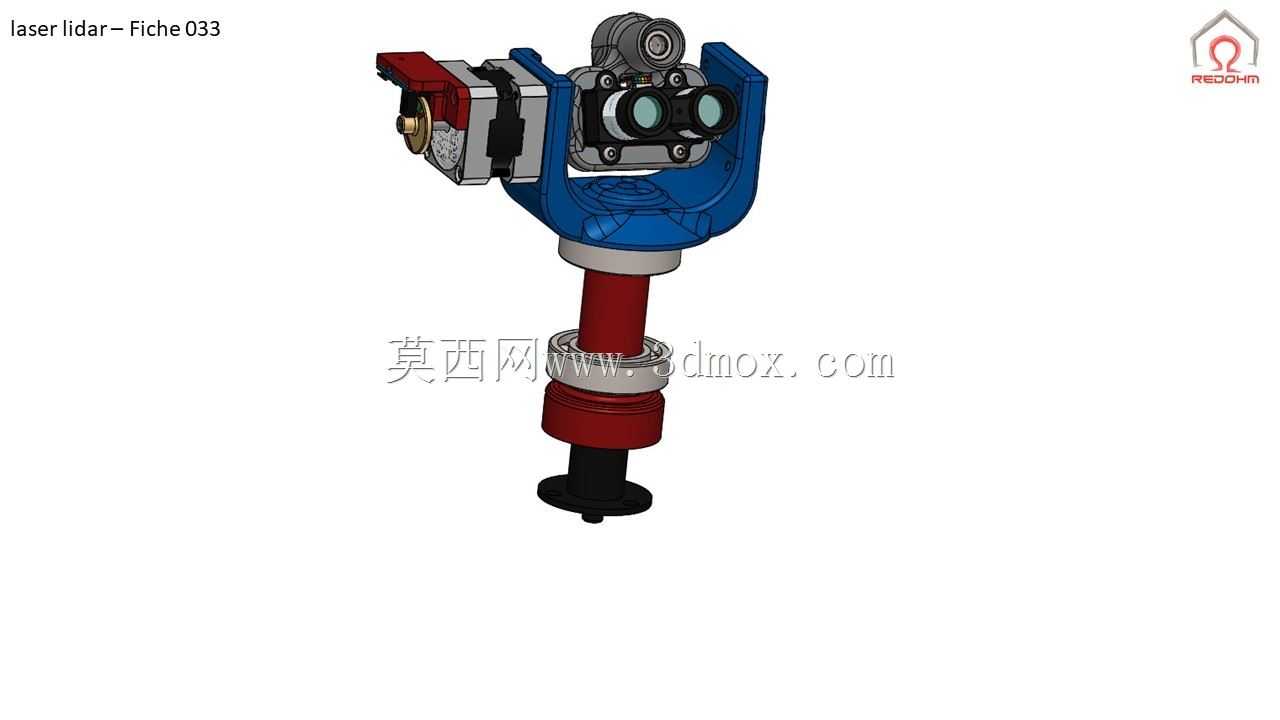

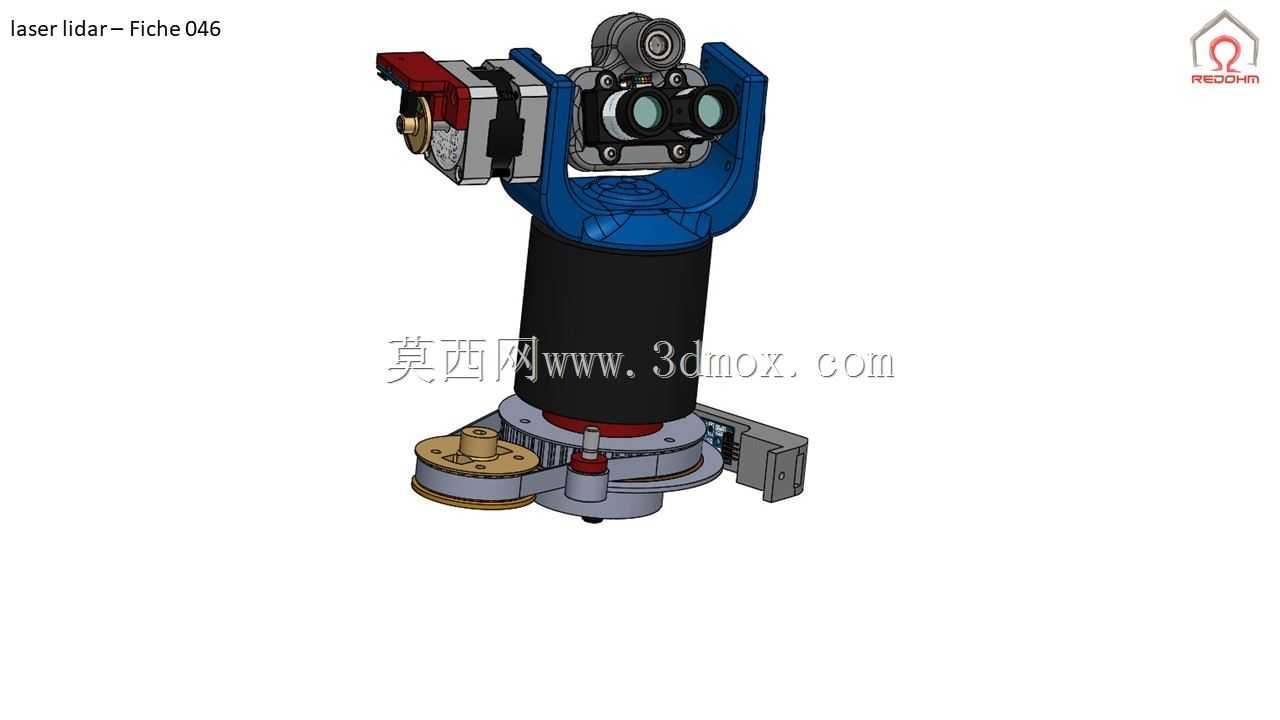

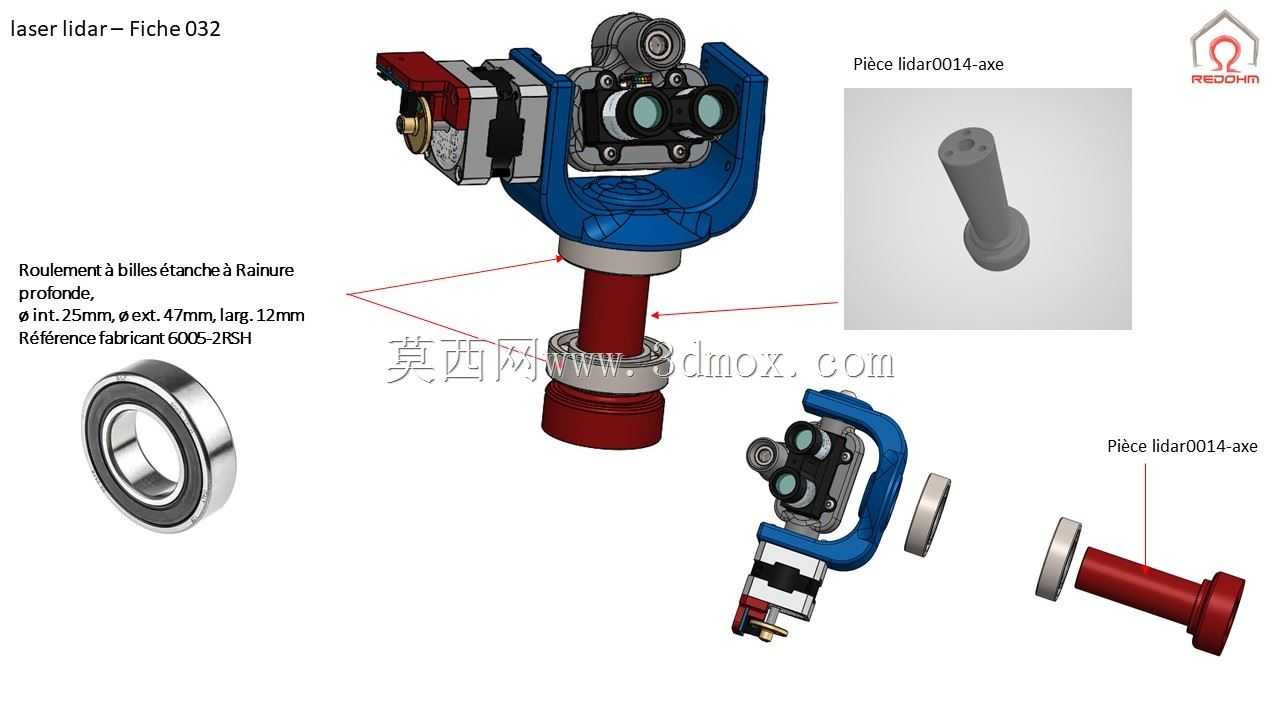

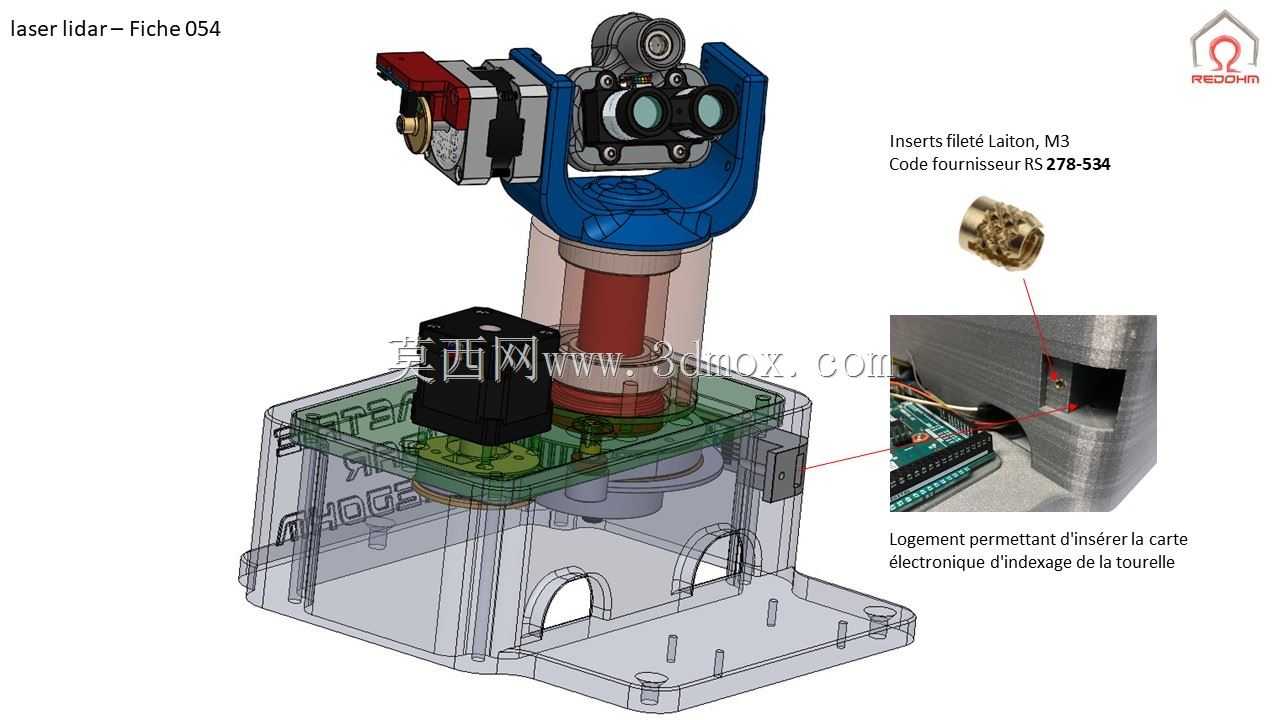

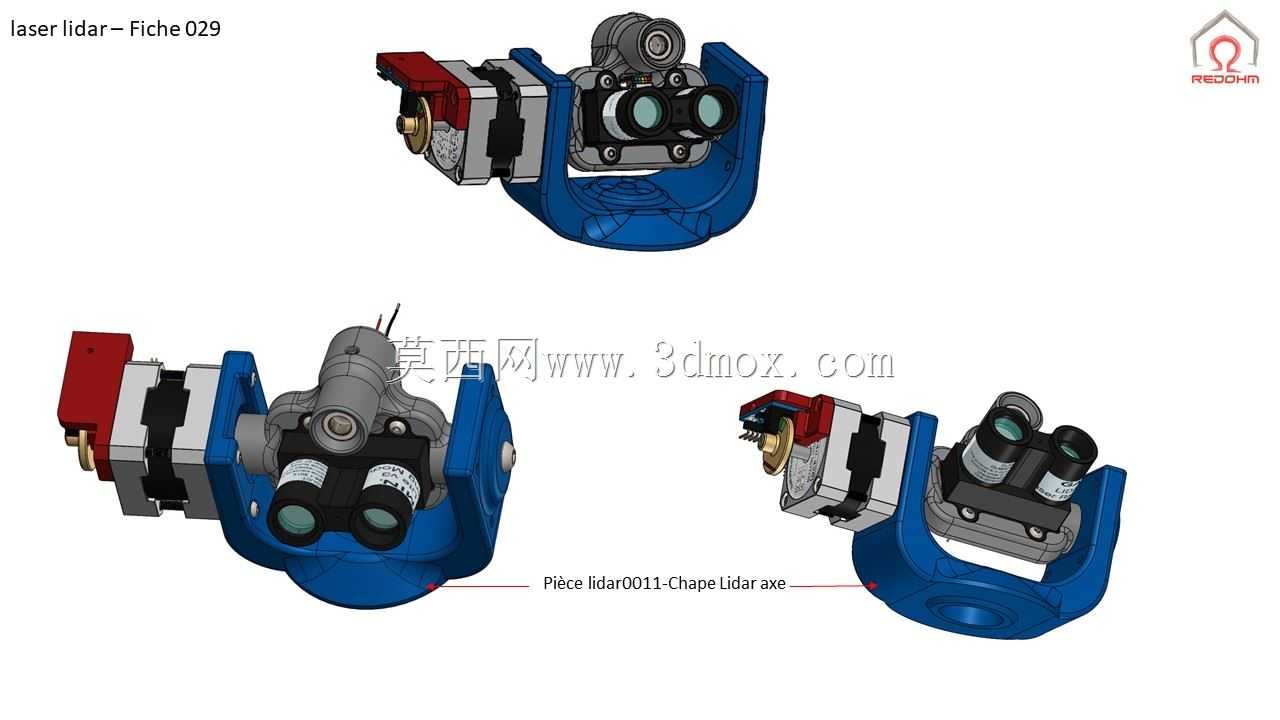

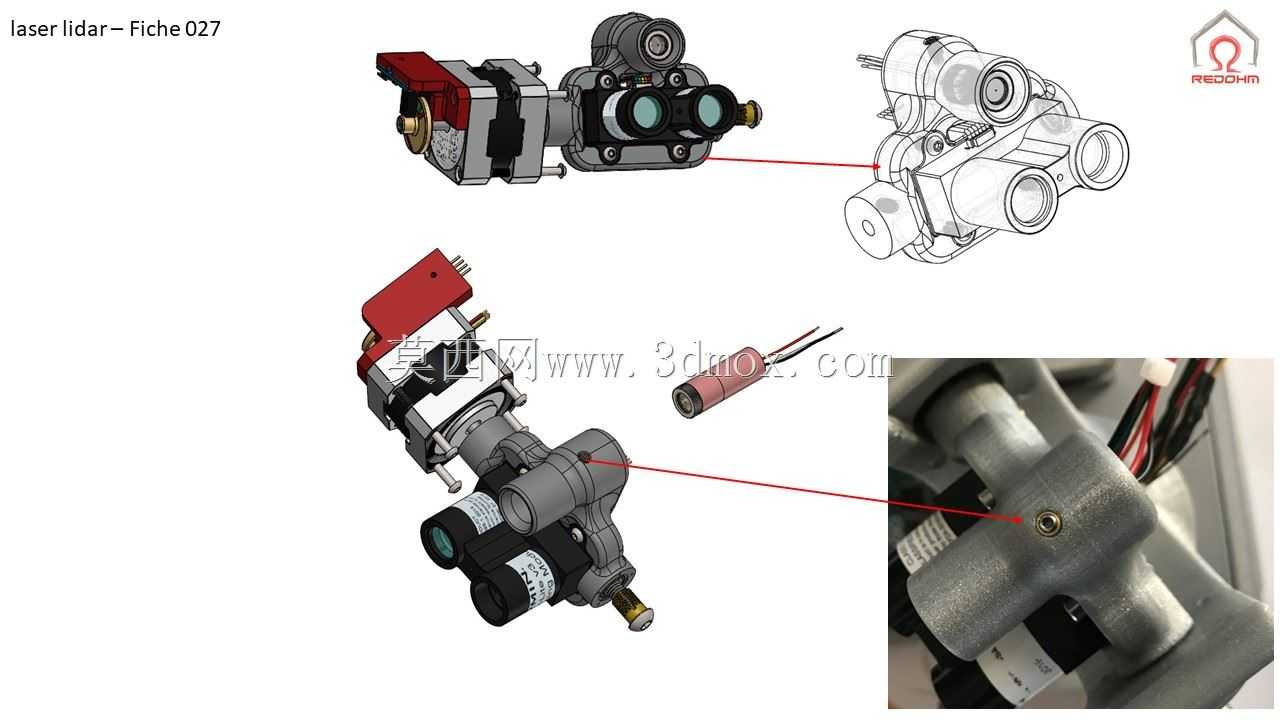

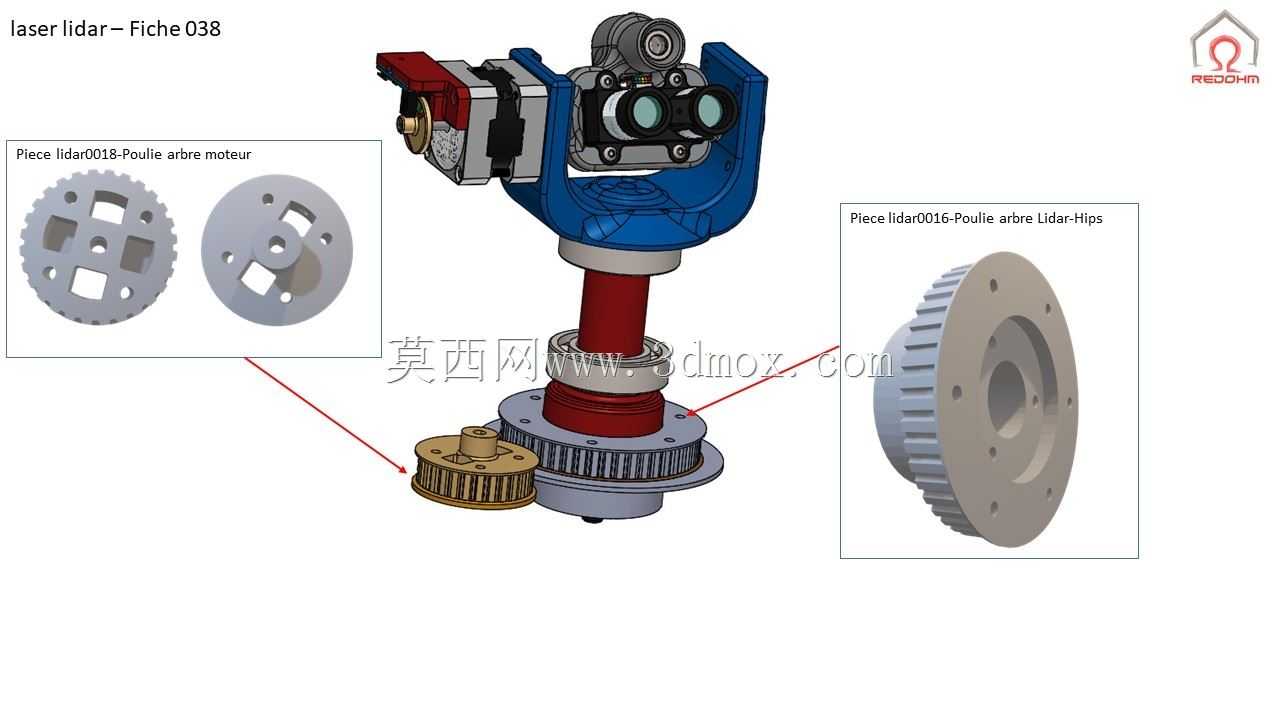

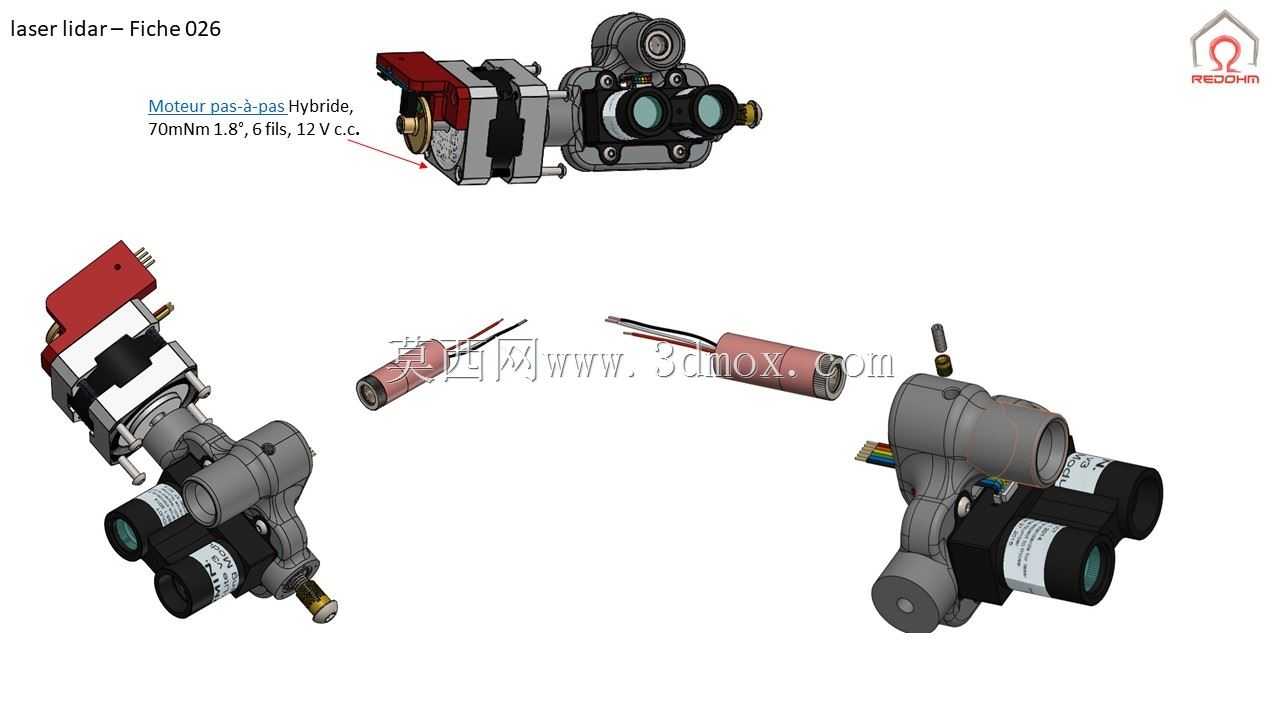

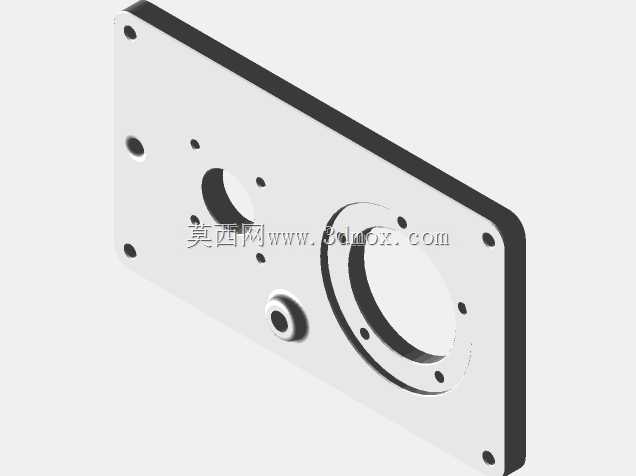

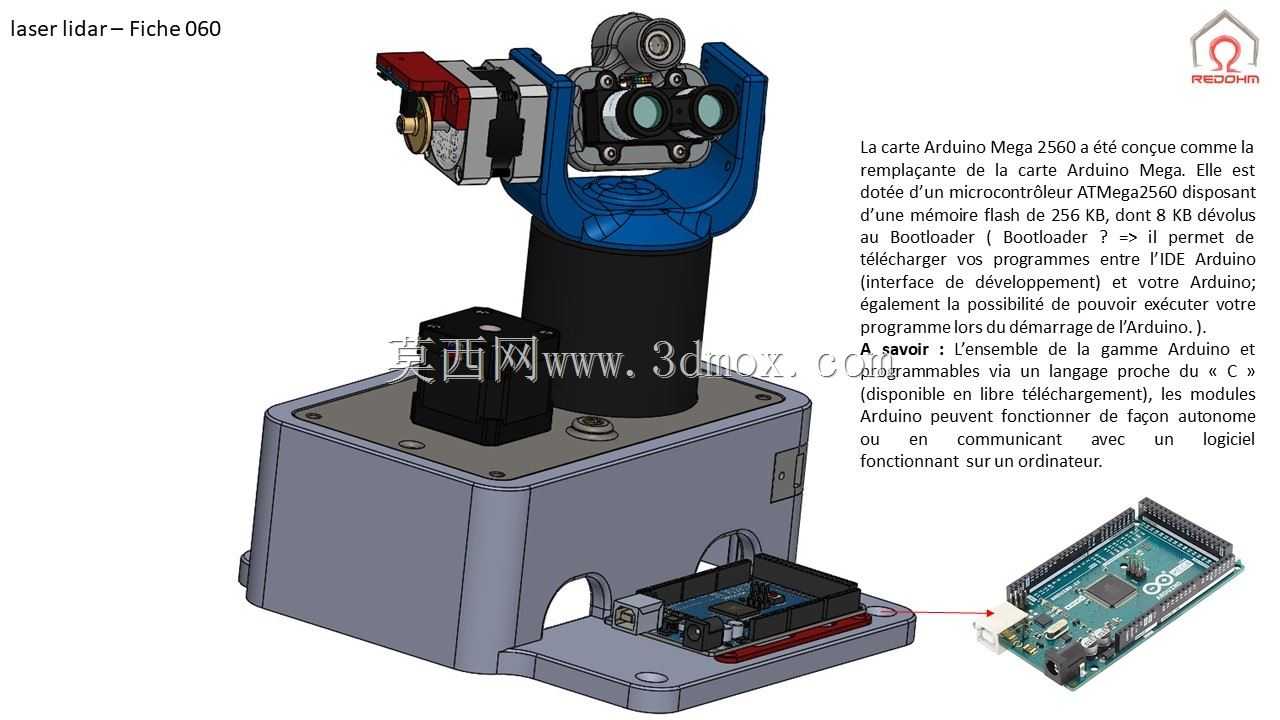

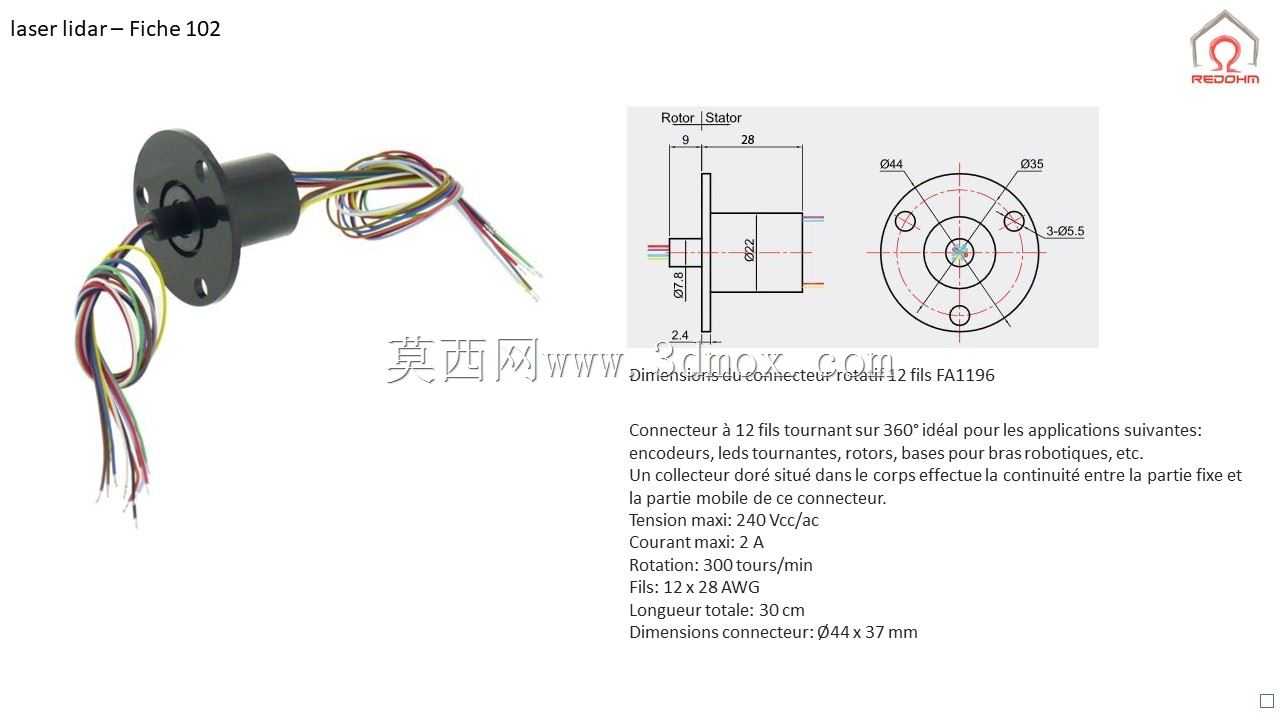

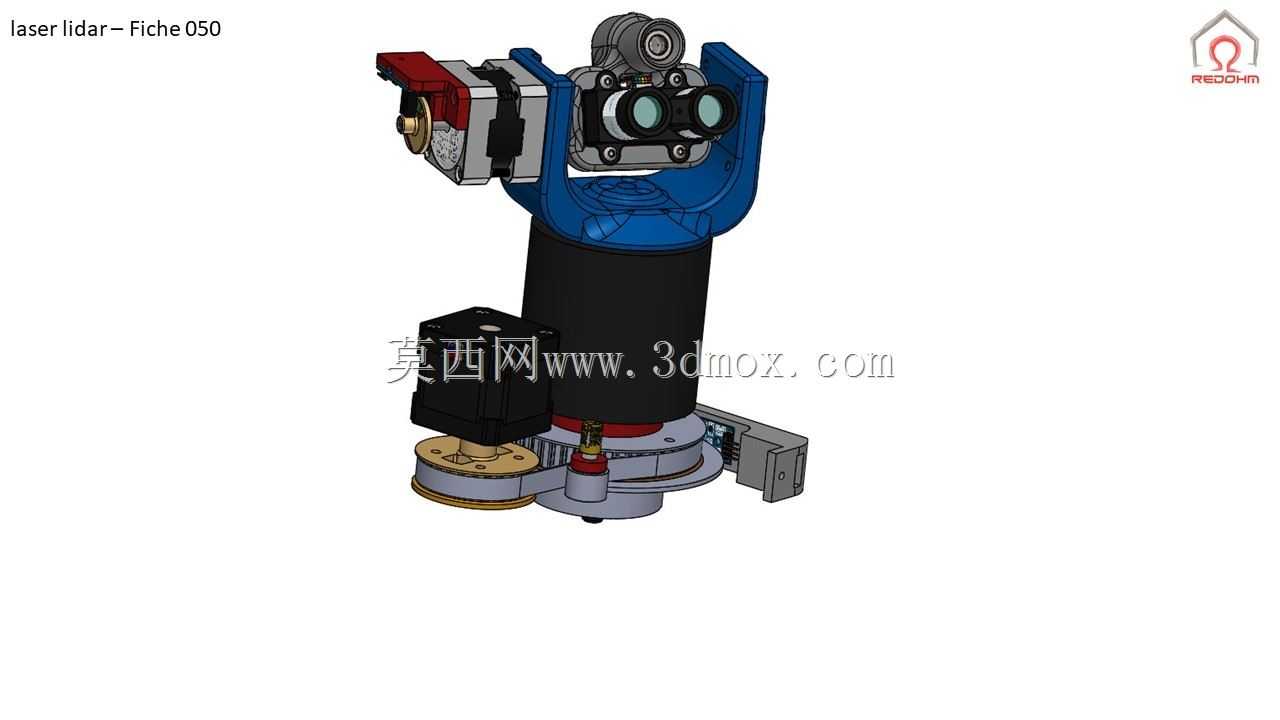

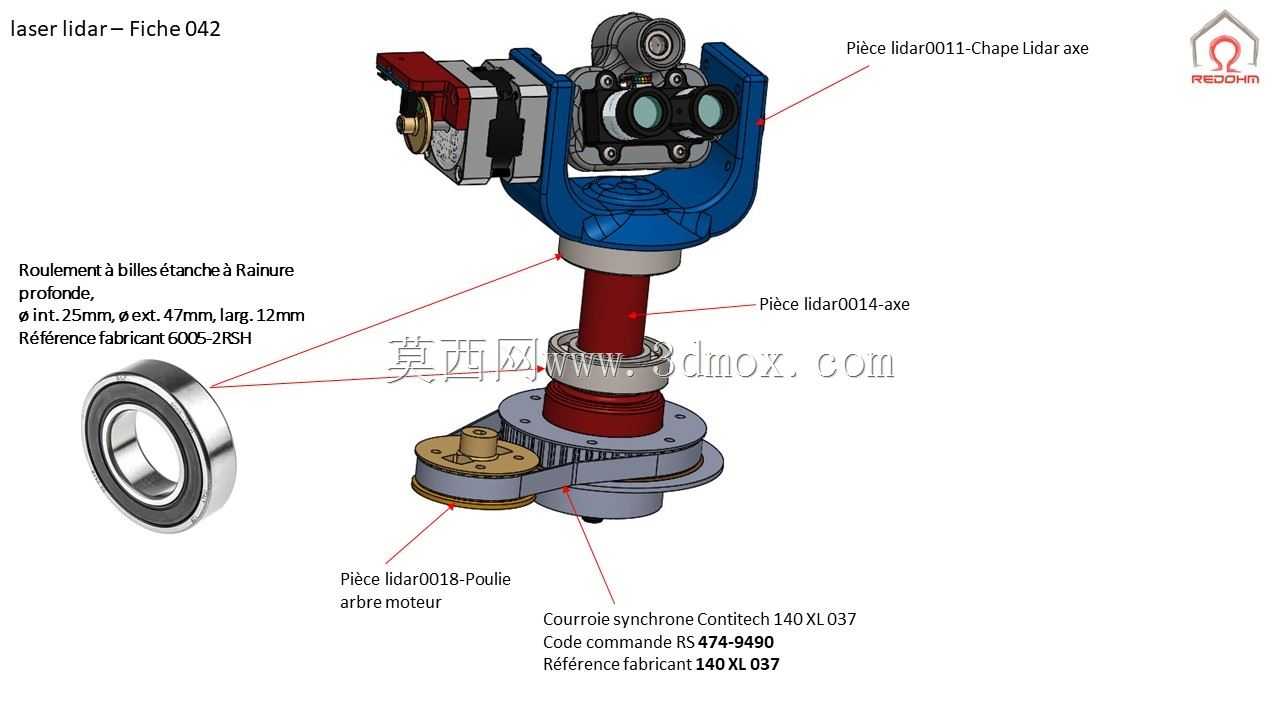

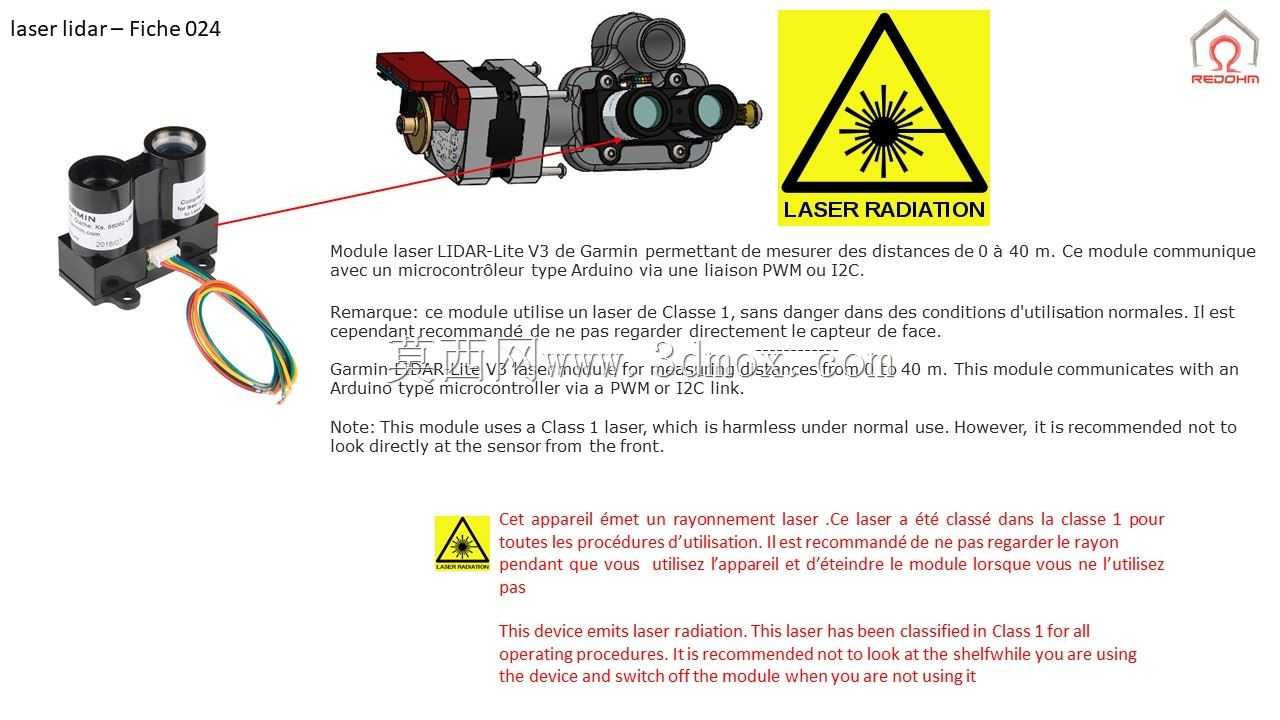

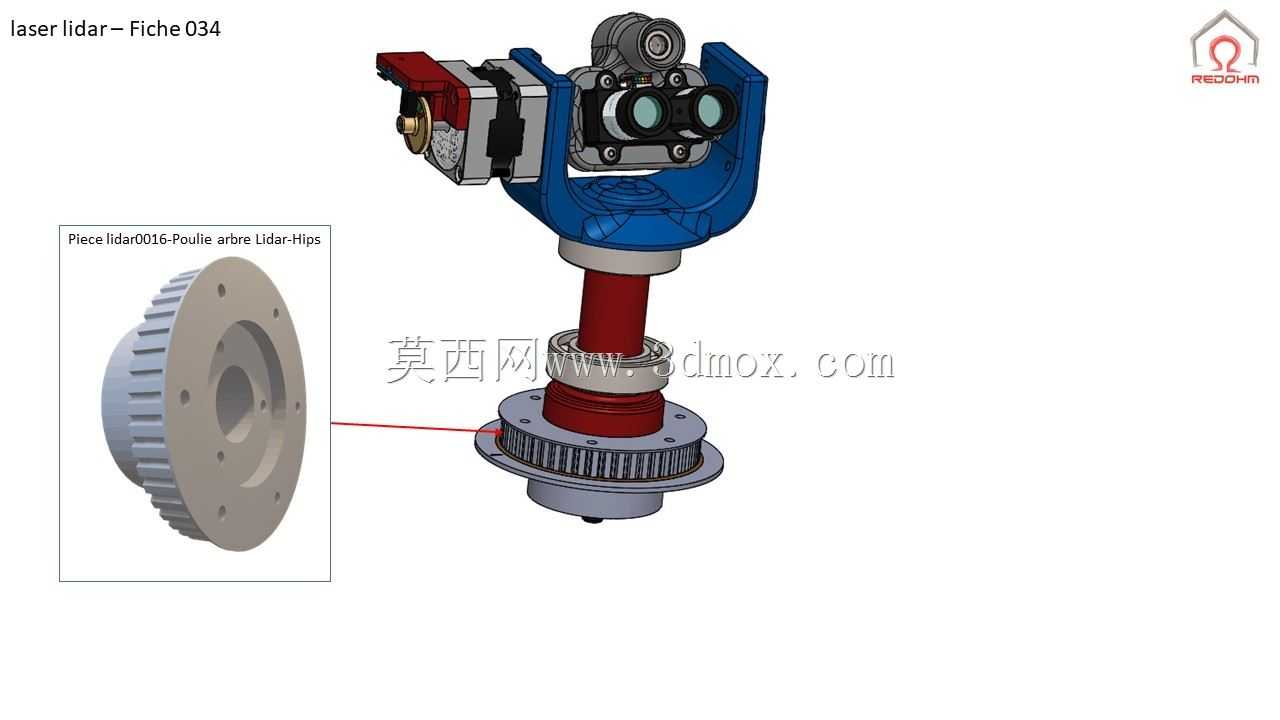

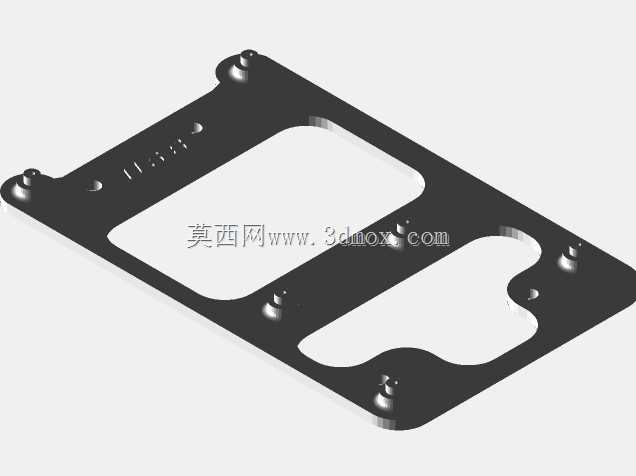

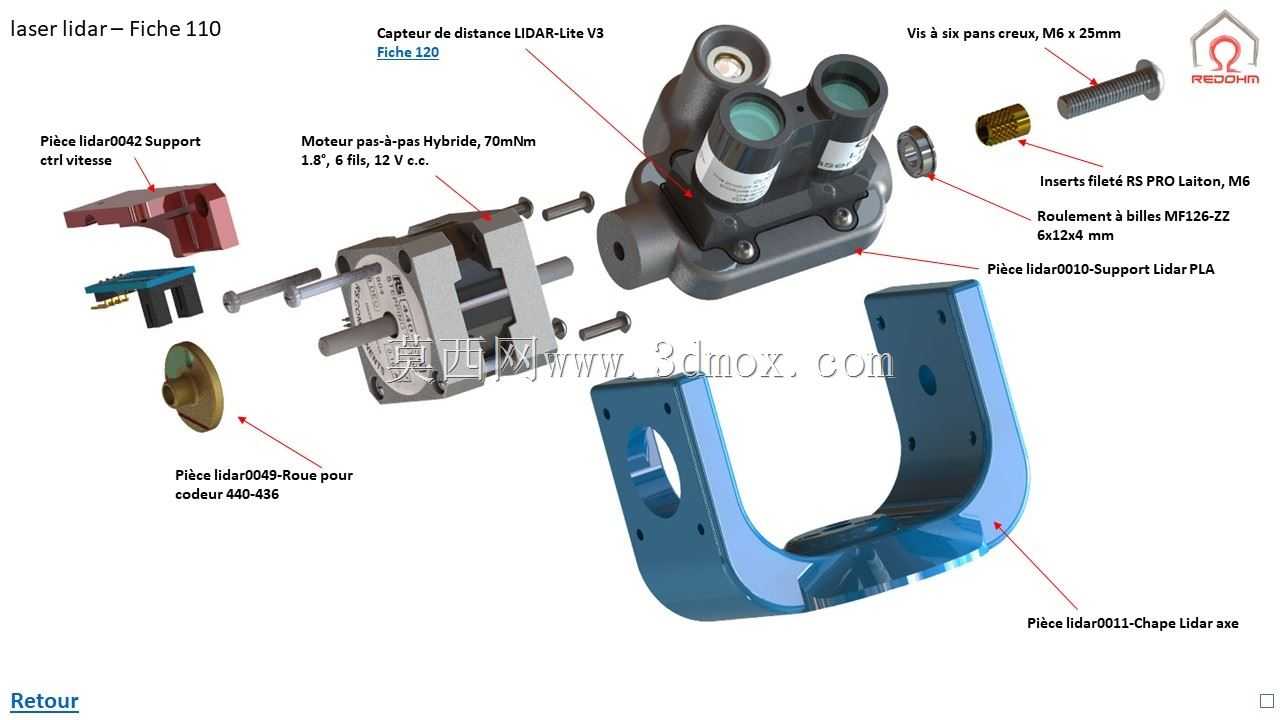

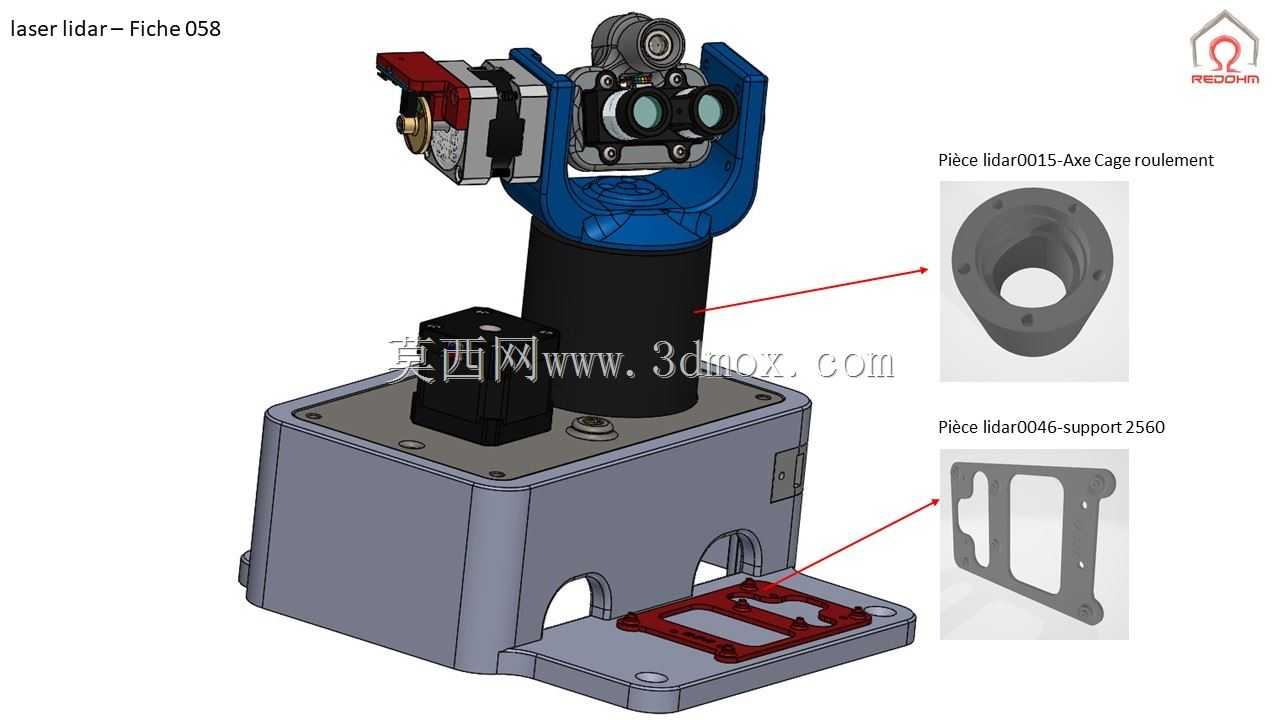

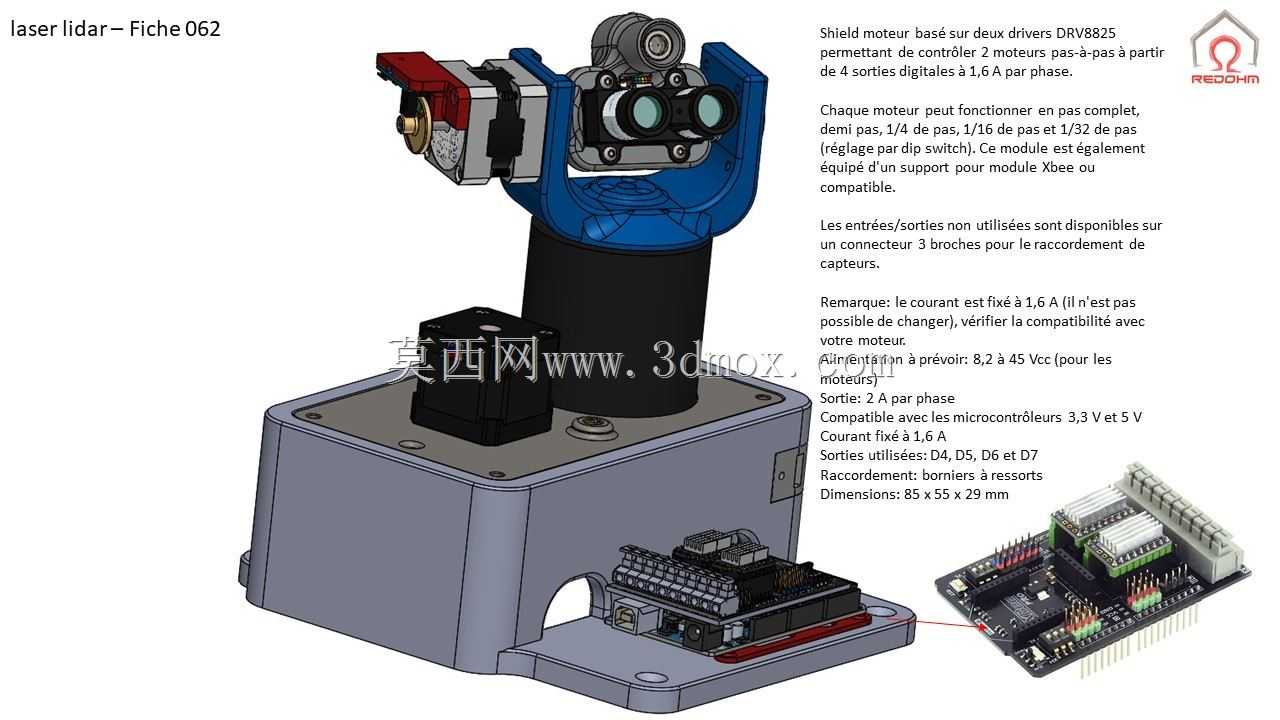

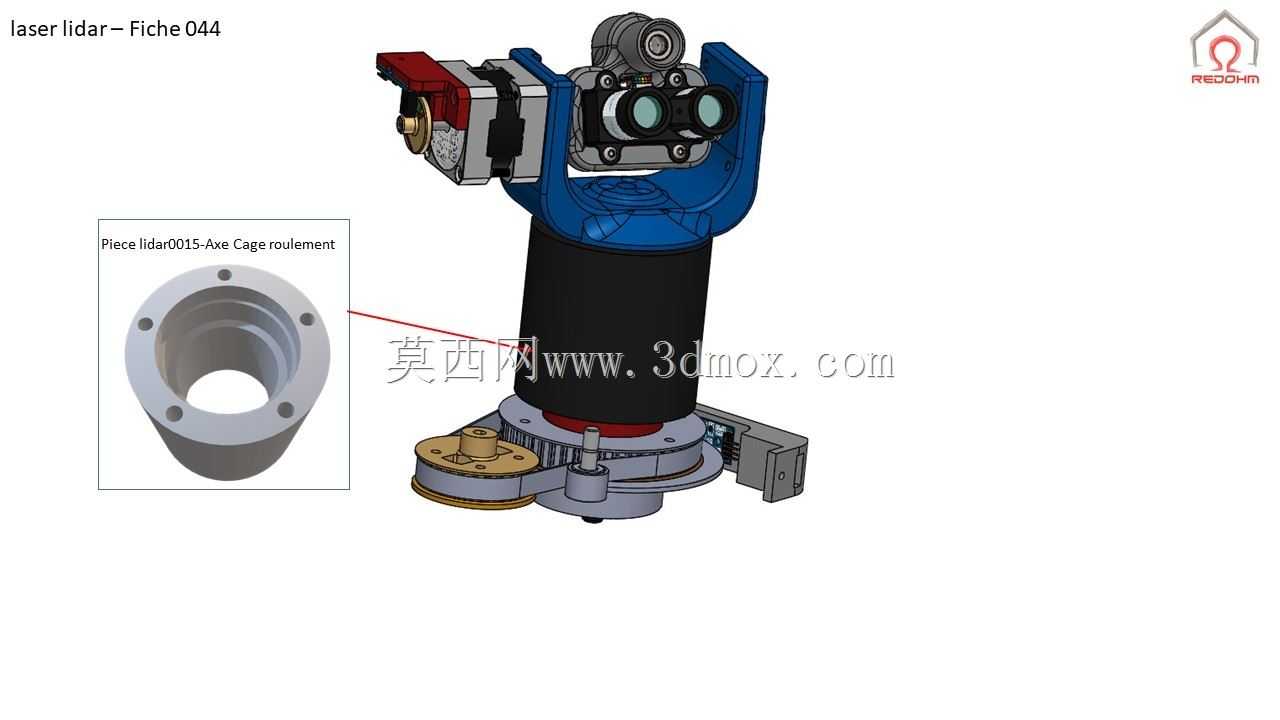

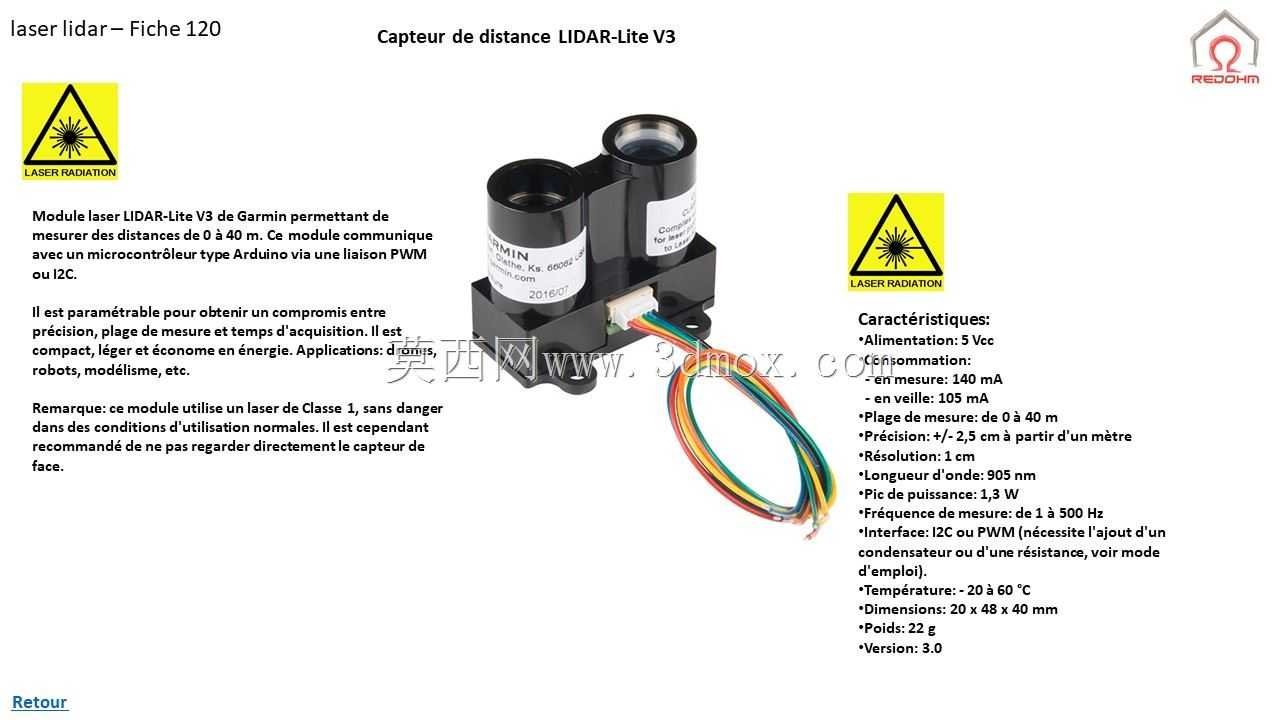

这款小型激光测距单元采用分体式结构设计，下部为方形安装基座，预留了标准安装孔位，可直接固定在各类移动载体或固定检测工位上，基座内部集成了接线端子与驱动电路模块，外部预留接口可直接对接主控单元，无需额外设计转接电路。上部的双轴云台采用蓝色支架结构，搭载激光发射与接收镜头，可实现水平方向360度旋转与俯仰角度调整，配合测距核心可完成0-40米范围内的无接触距离检测，检测数据通过I2C接口直接输出，适配主流微控制器的通信协议，无需额外转换模块即可接入控制系统。从实际应用场景来看，该结构可直接适配小型无人机的定高与避障需求，安装在无人机机身下部时，可通过云台转动完成下方与前方的障碍物检测，为飞控系统提供实时距离数据，避免飞行过程中碰撞障碍物；也可搭载在小型移动机器人上，作为环境建图的核心感知部件，配合机器人的移动路径完成周边环境的点云采集，为自主导航提供数据支撑；在桌面级模型制作、小型自动化设备的定位检测场景中，该紧凑结构也能适配狭小的安装空间，无需占用过多设备内部空间。设计过程中充分考虑了使用安全性，激光发射单元采用1级激光标准，正常使用过程中不会对人眼造成损伤，无需额外设置防护隔离结构，可直接在有人作业的场景中部署。结构的转动部分采用微型轴承支撑，转动阻尼均匀，长时间运行不会出现卡顿或间隙过大的问题，基座与云台之间的走线采用中空结构设计，避免转动过程中线路缠绕磨损，提升长期运行的可靠性。安装边界方面，基座底部的安装孔采用对称布局，可兼容现有多数小型移动平台的安装孔位，无需重新打孔即可完成固定，整体重量控制在较低水平，搭载在轻载无人机上也不会造成过大的负载负担，不会影响设备的续航与机动性能。电路部分的接线端子采用快插设计，现场安装时无需焊接，直接插入导线即可完成接线，降低现场部署的难度，适合快速原型开发与小批量设备集成使用。
