手动式型材弯曲加工设备结构设计

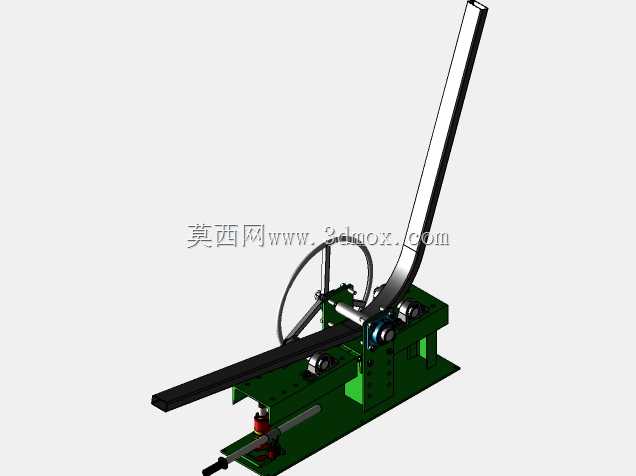

这款手动型材弯曲设备主要面向小型金属加工场景、五金维修作坊、现场施工临时弯制作业设计，可完成圆管、方管、小型角钢、扁钢等常规型材的冷弯成型作业，无需外接动力源，依靠人力驱动即可完成弯曲工序，适合无供电配套的野外作业、小批量多规格的型材弯制需求，能替代部分大型弯管设备无法覆盖的零散加工场景，降低小批量加工的设备投入成本。设备整体采用台式安装结构，底座为焊接式框架结构，预留四个螺栓安装孔位，可直接固定在工作台或水泥基础上，安装时需保证底座水平度偏差不超过1mm/m，避免弯曲过程中因受力不均导致型材变形超差，设备整体占地尺寸约为800mm*600mm*1100mm，操作手柄展开后最大回转半径为750mm，安装时需在设备周边预留不小于400mm的操作维护空间，方便型材上下料与手轮操作。从结构设计逻辑来看，设备核心弯曲执行机构采用三辊式成型原理，两个下托辊为固定支撑结构，上压辊配合手轮丝杠结构实现进给量调节，可根据型材材质、壁厚、目标弯曲半径调整压下量，每次进给量控制在0.5-2mm区间，避免单次压下量过大导致型材出现褶皱、开裂等缺陷；驱动侧配置大直径手轮与齿轮传动结构，通过齿轮啮合带动主动辊转动，带动型材沿辊道进给完成连续弯曲，传动比设置为1:3，在保证操作力适中的前提下提供足够的弯曲扭矩，普通成年男性操作即可完成壁厚3mm以内普通碳钢材的弯曲作业。设备的导向结构采用可调式限位挡块，可根据型材截面尺寸调整挡块间距，保证型材进给过程中不发生偏移，避免弯曲后型材出现扭曲、直线段超差等问题；设备的辊轮采用可拆卸式结构，可根据不同型材的截面形状更换对应槽型的辊轮，覆盖圆管、方管、扁钢、角钢等多种常见型材的弯曲需求，辊轮材质选用45号钢调质处理，表面硬度达到HRC28-32，兼顾耐磨性与韧性，避免长期使用后辊轮槽型磨损导致型材表面出现压痕。在实际使用过程中，弯曲前需根据型材的材质回弹量预留对应的回弹补偿角度，普通Q235碳钢的回弹量约为3-5度，弯曲时需过弯对应角度保证成型后尺寸符合要求；设备的丝杠传动部位需定期加注润滑脂，避免长期裸露使用出现卡滞、锈蚀问题，每次作业完成后需清理辊轮表面的金属碎屑、氧化皮，防止碎屑压入型材表面影响成型质量。这款设备没有复杂的电控、液压系统，整体结构简单可靠，维护成本极低，适合加工批量小、型材规格多变的加工场景，也可作为职业院校金工实训的教学设备，帮助学员理解冷弯成型的基本原理与设备结构逻辑。
