风冷2.2kwER20CNC机床主轴结构

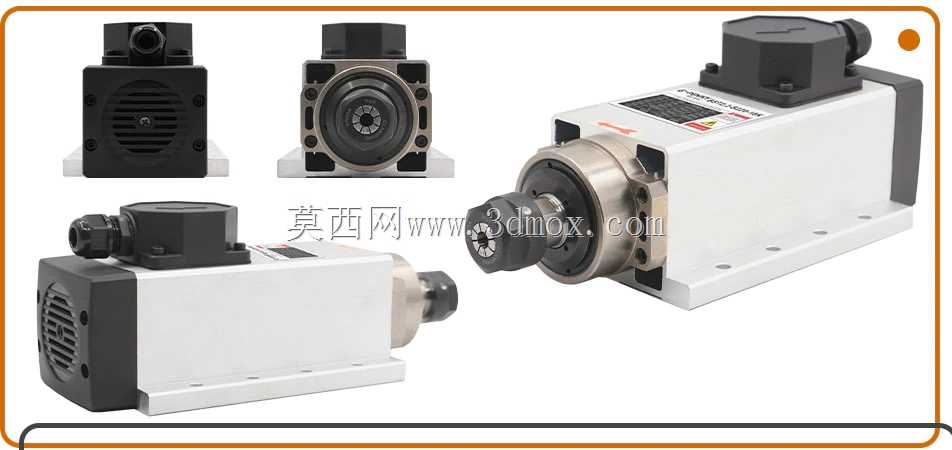

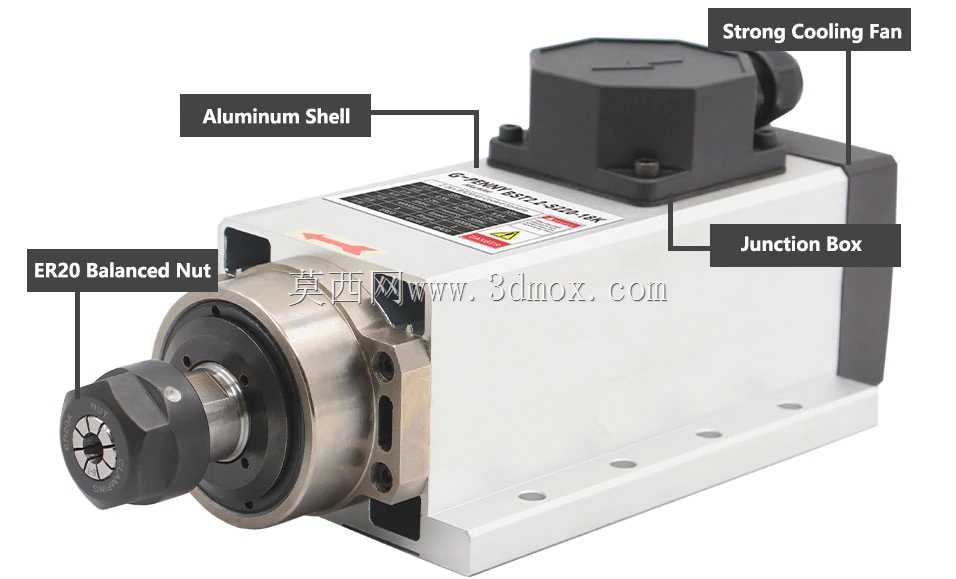

　　这款风冷主轴单元，是数控雕刻、小型精密切削类机床的核心执行部件，主要适配非金属板材、软金属材料的高速铣削、钻孔、雕铣加工场景，在广告雕刻、木工开料、小型模具精修等工况中应用广泛。从结构设计来看，主体采用铝合金壳体，一方面利用铝合金优异的导热性能，配合尾部的强冷风扇形成贯穿壳体的散热风道，能在2.2kw额定功率持续输出时，把绕组温升控制在合理区间，避免高温导致的轴承预紧力变化、绕组绝缘老化问题，相比水冷主轴省去了外接冷却水路、水泵的配套成本，也不存在冬季冻裂冷却腔、管路漏液损坏电路的隐患。前端采用ER20规格的平衡螺母夹头结构，夹头锁紧范围覆盖常用的小直径铣刀、钻头，出厂做过动平衡校正，能在高转速工况下降低径向跳动量，

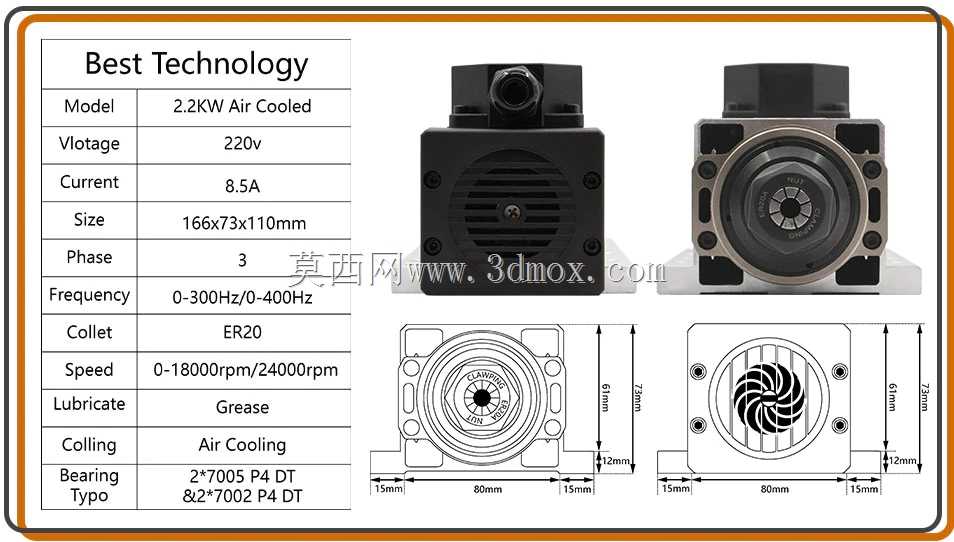

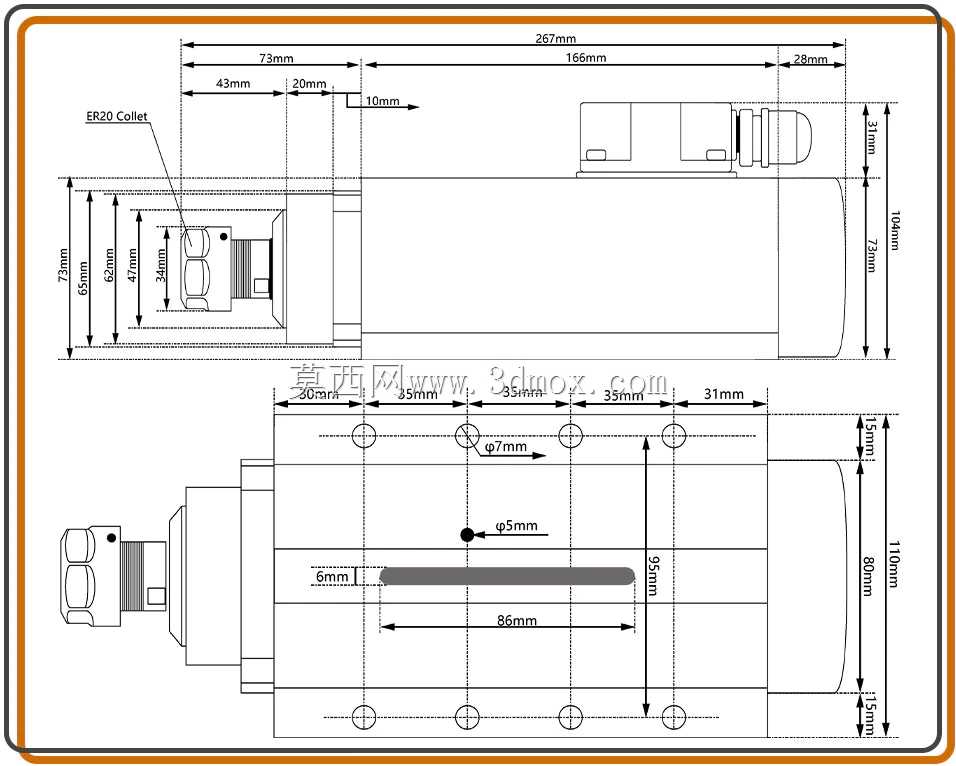

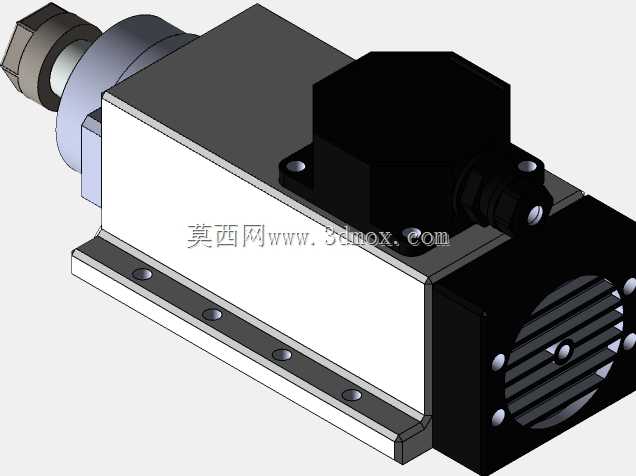

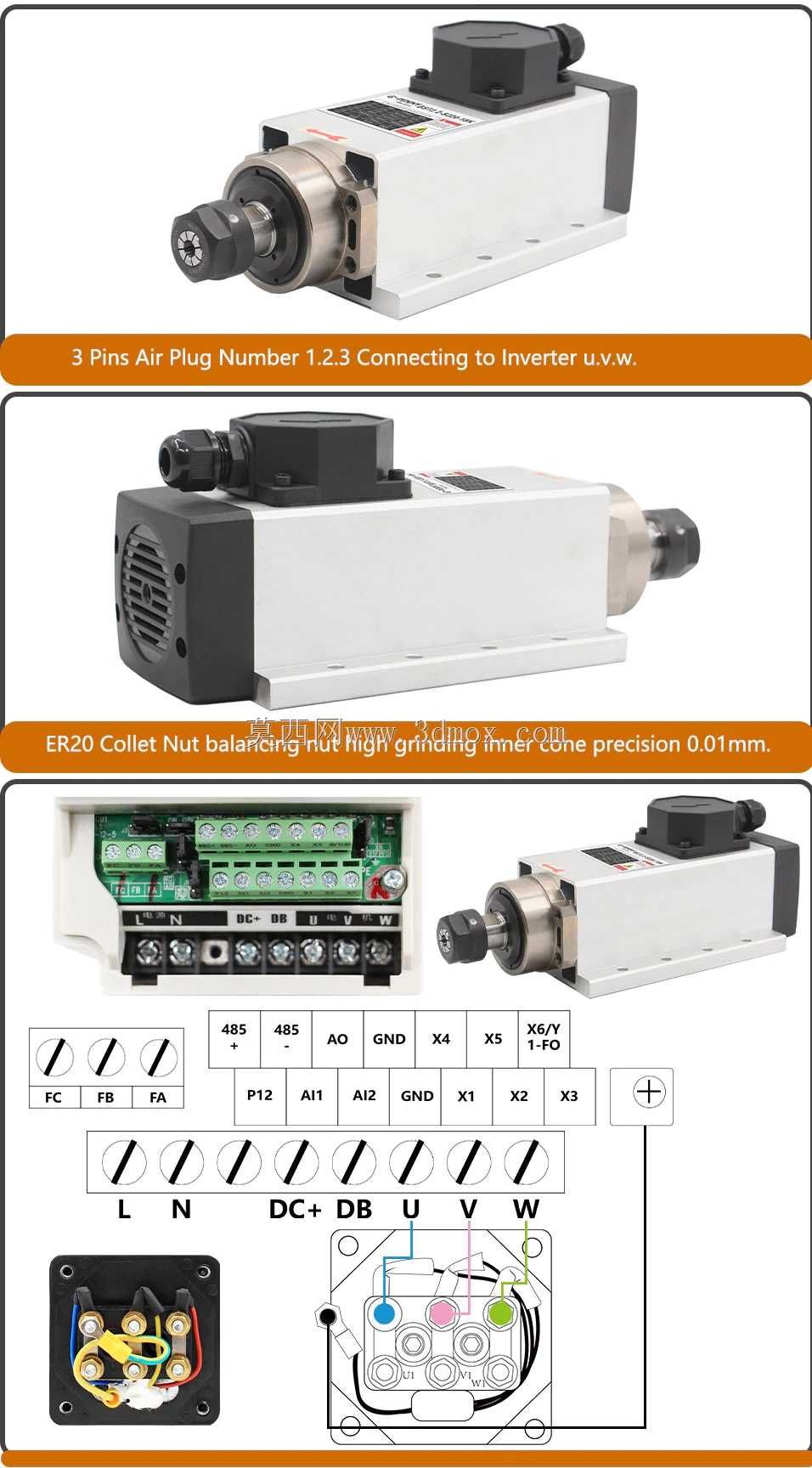

　　保证加工面的光洁度，也能延长刀具的使用寿命。接线盒设置在壳体顶部，采用密封式结构，能阻挡加工过程中产生的粉尘、切削碎屑进入接线端子，避免电路短路故障，接线盒的出线方向预留了足够的走线空间，方便设备布线时的线缆固定。安装部分采用法兰侧装的固定方式，壳体上的安装孔位按照通用主轴安装尺寸设计，安装面做了铣平处理，能保证主轴安装后的轴线与机床工作台面的垂直度，安装时不需要额外做适配转接板，可直接替换同功率规格的风冷主轴，降低设备改装、备件替换的适配成本。设计过程中充分考虑了加工现场的工况，壳体边角做了倒角处理，避免安装调试时的磕碰划伤，风扇端的防护网能阻挡大尺寸碎屑进入风扇叶轮，保证散热风道的通畅。整体结构紧凑，轴向长度控制合理，不会在Z轴行程内占用过多安装空间，适配多数小型龙门式雕刻机、台式CNC设备的安装边界，安装时只需保证固定螺栓的锁紧扭矩符合要求，做好前端夹头的定期清洁保养，就能维持长期稳定的加工精度。
