车床用螺旋槽刀具轨迹建模设计

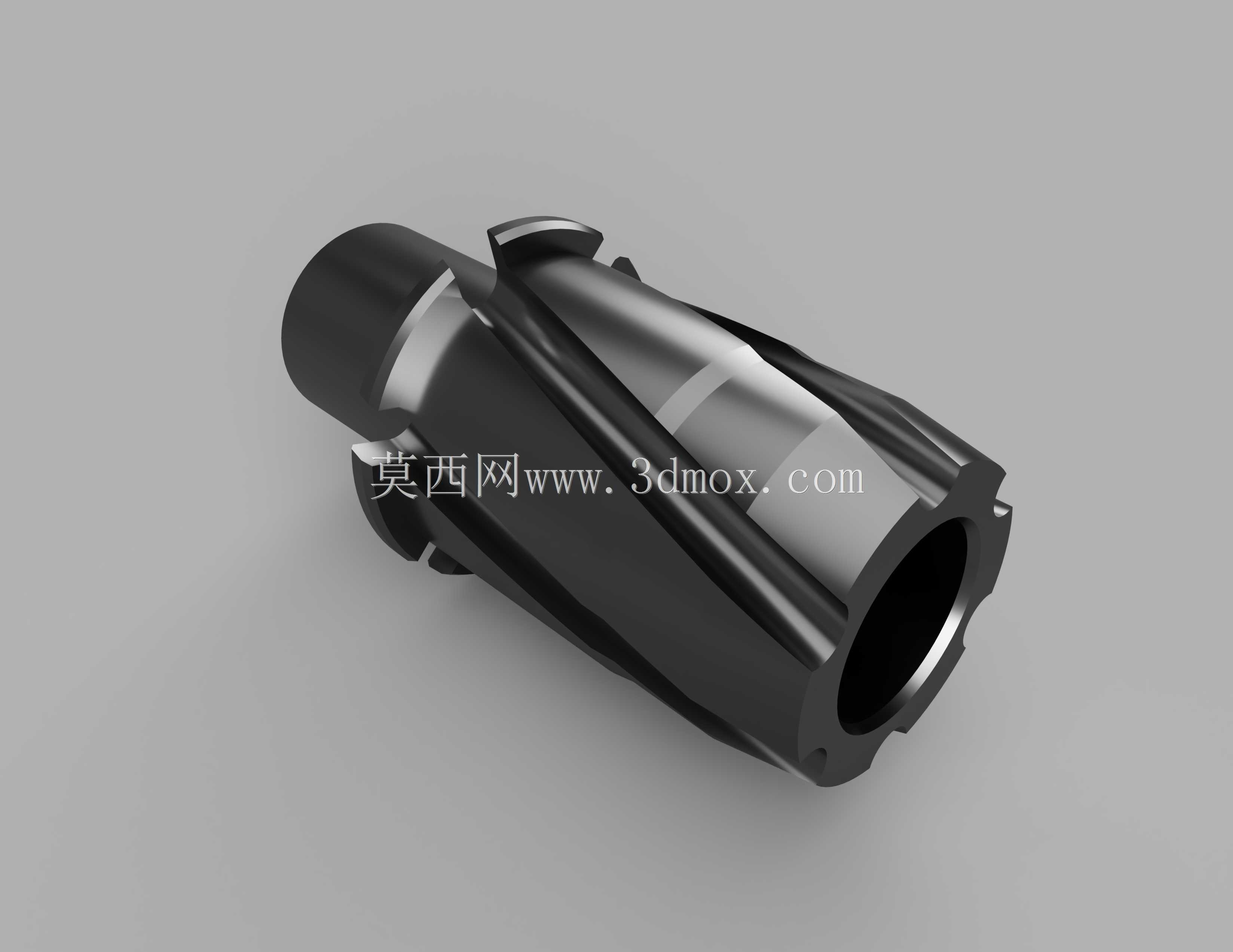

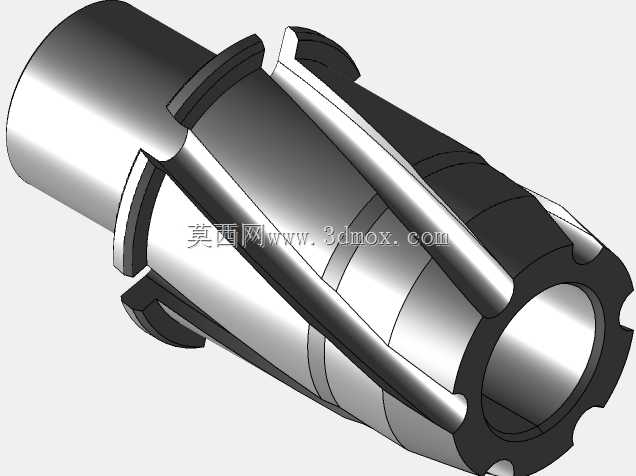

在普通车床与数控车床的金属切削加工场景中，带螺旋槽结构的刀具本体是实现高效排屑、稳定切削的核心部件之一，这类结构常见于扩孔钻、铰刀、套料钻等内孔加工刀具上，螺旋槽的曲面形态直接决定了切屑的排出路径、切削液的导流效果，以及刀具高速旋转时的动平衡表现。本次建模过程围绕刀具实际切削工况展开，首先从刀具的安装基准入手，尾部的圆柱定位段严格匹配车床刀座或主轴夹具的装夹公差，定位圆柱的同轴度公差控制在0.01mm以内，保证刀具装夹后旋转无偏摆，避免加工时出现振纹影响孔壁粗糙度。刀具主体的螺旋槽采用等导程设计，导程参数匹配加工材料的切削变形系数，针对钢材切削时的切屑卷曲形态，槽型的截面圆弧经过反复校核，保证切屑能够顺着螺旋槽顺畅排出，不会在孔内堆积刮伤已加工表面，同时槽底的过渡圆角做了强化处理，避免应力集中导致刀具在大进给切削时出现崩裂。建模时优先构建刀具的内孔基准，中空的内孔结构一方面用于切削液的内冷输送，加工时高压切削液可从内孔直达切削刃区域，快速带走切削热量并冲断切屑，另一方面也能减轻刀具整体重量，降低主轴旋转时的负载。刀具端部的切削刃安装位做了定位止口设计，可适配可转位刀片的安装，刀片压紧后的贴合面平面度控制在0.005mm以内，保证切削刃的跳动精度满足精加工要求。螺旋槽的曲面构建采用扫掠成型方式，引导线严格匹配螺旋升角参数，保证整个槽身的截面一致性，避免出现截面突变导致的排屑卡顿，同时槽口的刃带宽度经过优化，既保证刀具的导向性能，又不会因为刃带过宽增大切削摩擦力。在安装边界的设计上，刀具尾部的轴向定位端面与定位圆柱保持垂直，垂直度公差控制在0.008mm以内，装夹时可通过端面压紧实现可靠的轴向固定，避免加工过程中刀具出现轴向窜动影响加工尺寸精度。整个建模过程完全贴合实际加工的装配与使用需求，所有结构特征都对应实际切削中的功能需求，没有冗余的设计结构，模型的曲面连续性满足数控加工编程的要求，可直接导入CAM模块生成刀具的五轴磨削加工程序，用于实际刀具的生产制造。
