适配皮托桑达号的三线运动导向机构

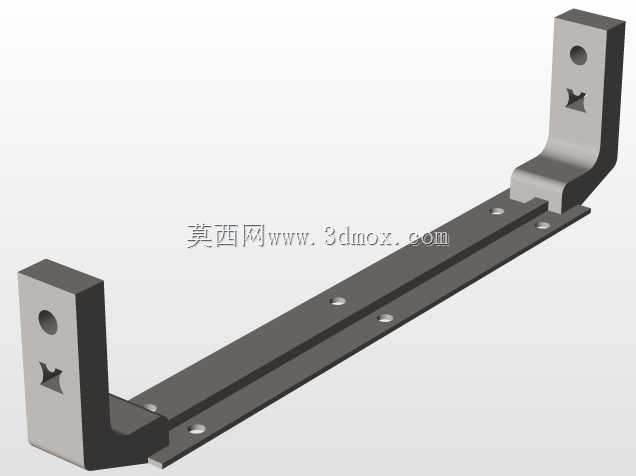

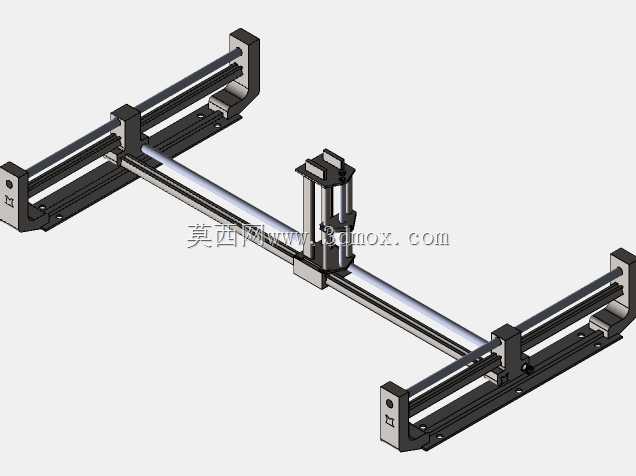

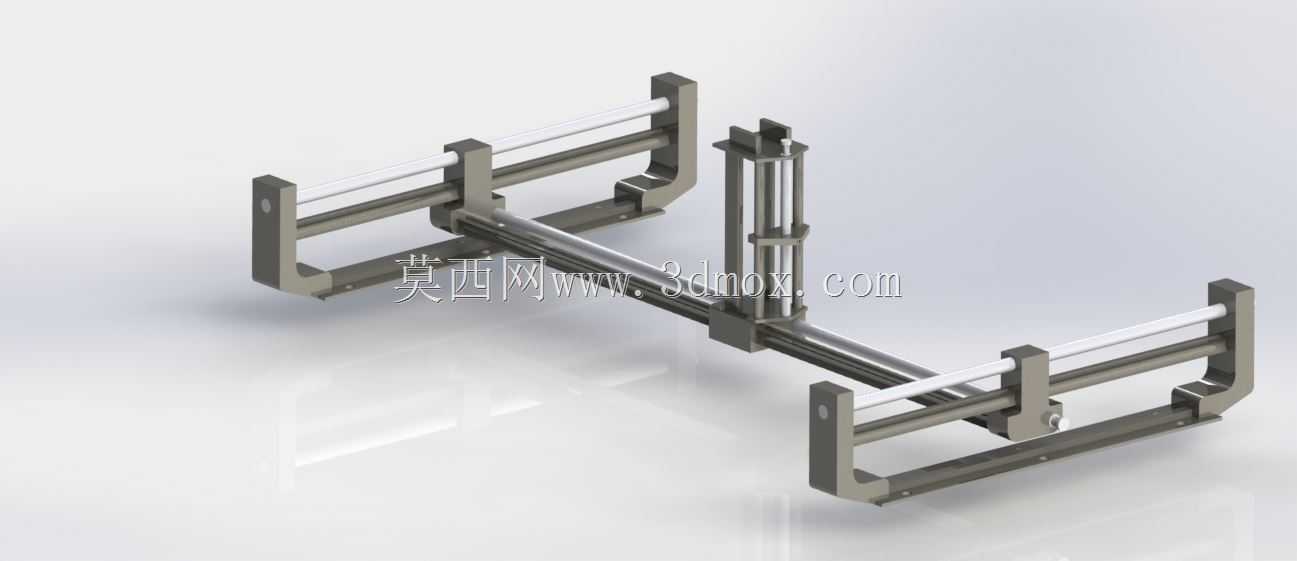

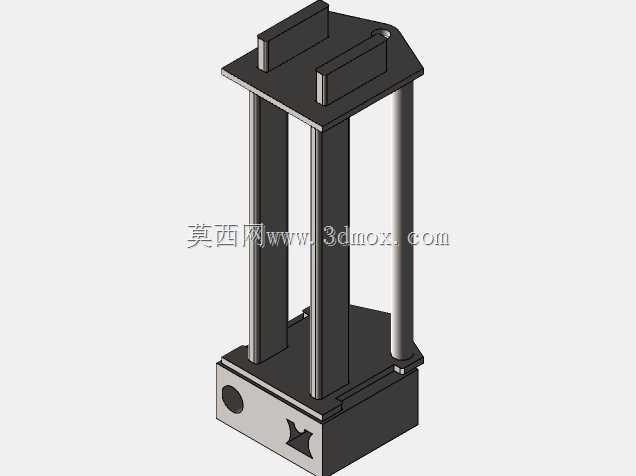

该三线运动机构主要面向需要稳定线性往复运动的工业作业场景，可配套集成在物料移送、工位切换、检测对位等设备的执行端，尤其适配皮托与桑达号相关设备的安装接口，能在长行程往复动作中保持稳定的运动精度，避免运行过程中出现偏摆、卡滞等常见问题。从结构设计来看，整套机构采用三根平行光轴作为运动导向基准，两侧的支撑座采用一体式折弯成型结构，底部设置水平安装基准面，安装时可直接通过螺栓固定在设备的安装平台上，无需额外加工复杂的定位槽，降低现场安装的调试难度。中间的滑动座采用跨接式结构，同时与三根光轴配合，相比双轴导向结构，额外增加的一根光轴可有效抵消滑动座在承受偏载时产生的倾覆力矩，即使在滑动座单侧挂载作业负载时，也能保持顺畅的滑动状态，不会出现局部卡滞的情况。滑动座上预留了标准化的负载安装孔位，可直接固定作业执行元件，比如吸盘架、检测探头、工装夹具等部件，孔位间距按照通用工业安装标准设计，无需额外加工转接板即可完成配套安装。两侧的支撑座上预留了光轴的锁紧固定结构，光轴穿入支撑座的定位孔后可通过顶丝锁紧固定，安装时可根据实际需要的行程调整光轴的伸出长度，适配不同安装空间的设备布局需求，光轴的端部还设置了缓冲限位的安装位置，可配套安装橡胶缓冲垫或者油压缓冲器，在滑动座运行到行程端点时吸收冲击动能，避免硬碰撞对机构精度造成损伤。整套机构的安装边界充分考虑了紧凑型设备的布局需求，整体横向宽度控制在常规设备安装梁的适配范围内，底部支撑座的安装孔位采用长圆孔设计，安装时可在小范围内调整机构的整体位置，补偿安装平台的加工误差，降低对安装基面的加工精度要求。在实际运行过程中，三根光轴的导向结构可将滑动座的运动直线度控制在合理范围内，满足大部分中低精度要求的移送作业需求，滑动座与光轴的配合部位可根据使用场景选择直线轴承或者自润滑铜套，在无尘环境下可采用自润滑铜套减少维护频次，在高速运行场景下可搭配直线轴承降低运行阻力，适配不同工况的使用需求。机构的整体受力经过优化，滑动座的受力点尽量靠近三根光轴的中心平面，减少运行过程中的附加力矩，延长导向部件的使用寿命，日常维护时仅需定期在光轴表面涂抹润滑脂即可，无需复杂的拆解保养，适合在自动化生产线、小型专用设备上作为直线运动单元使用。
