工业级水平式快速夹紧工装夹具结构

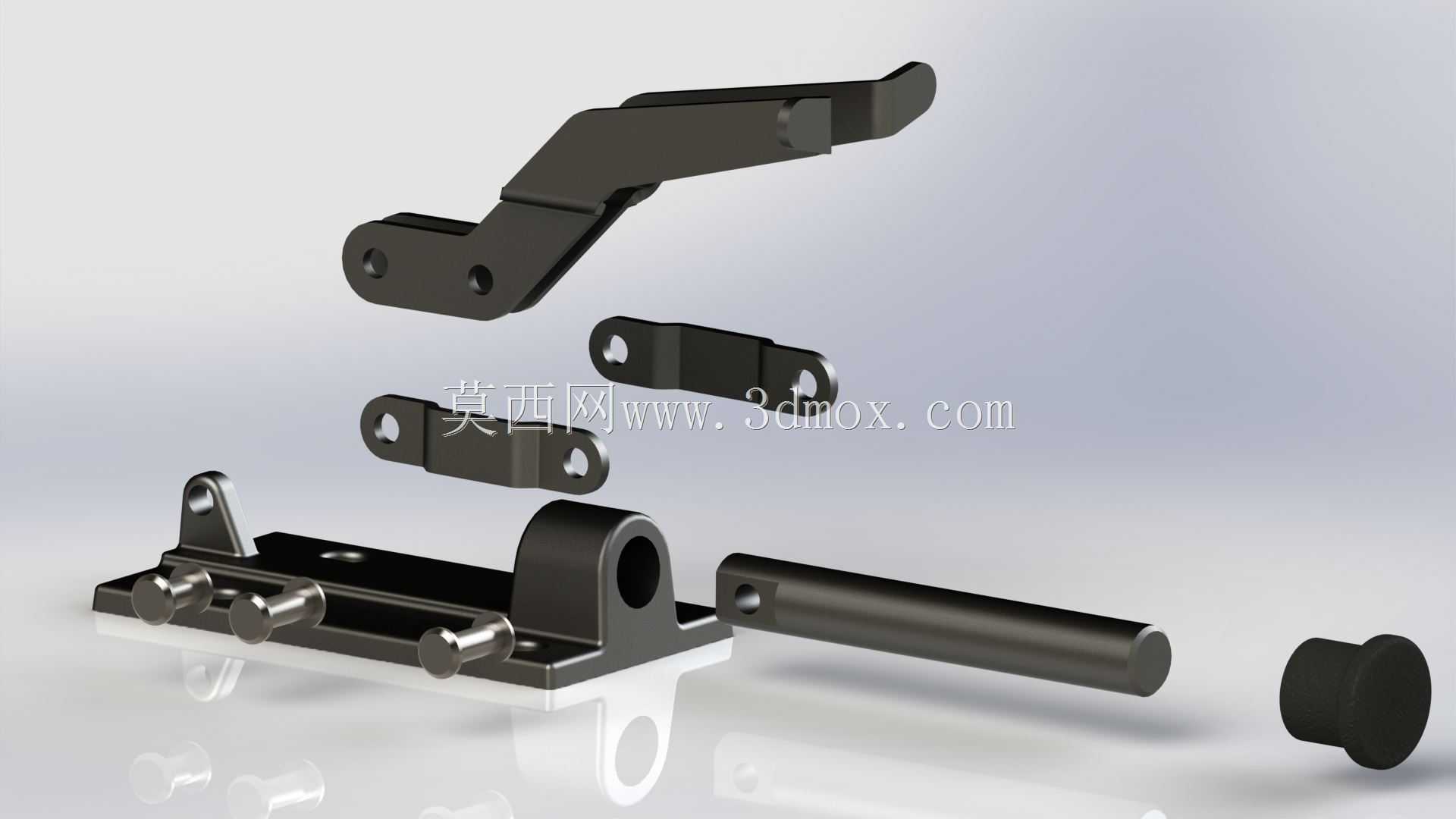

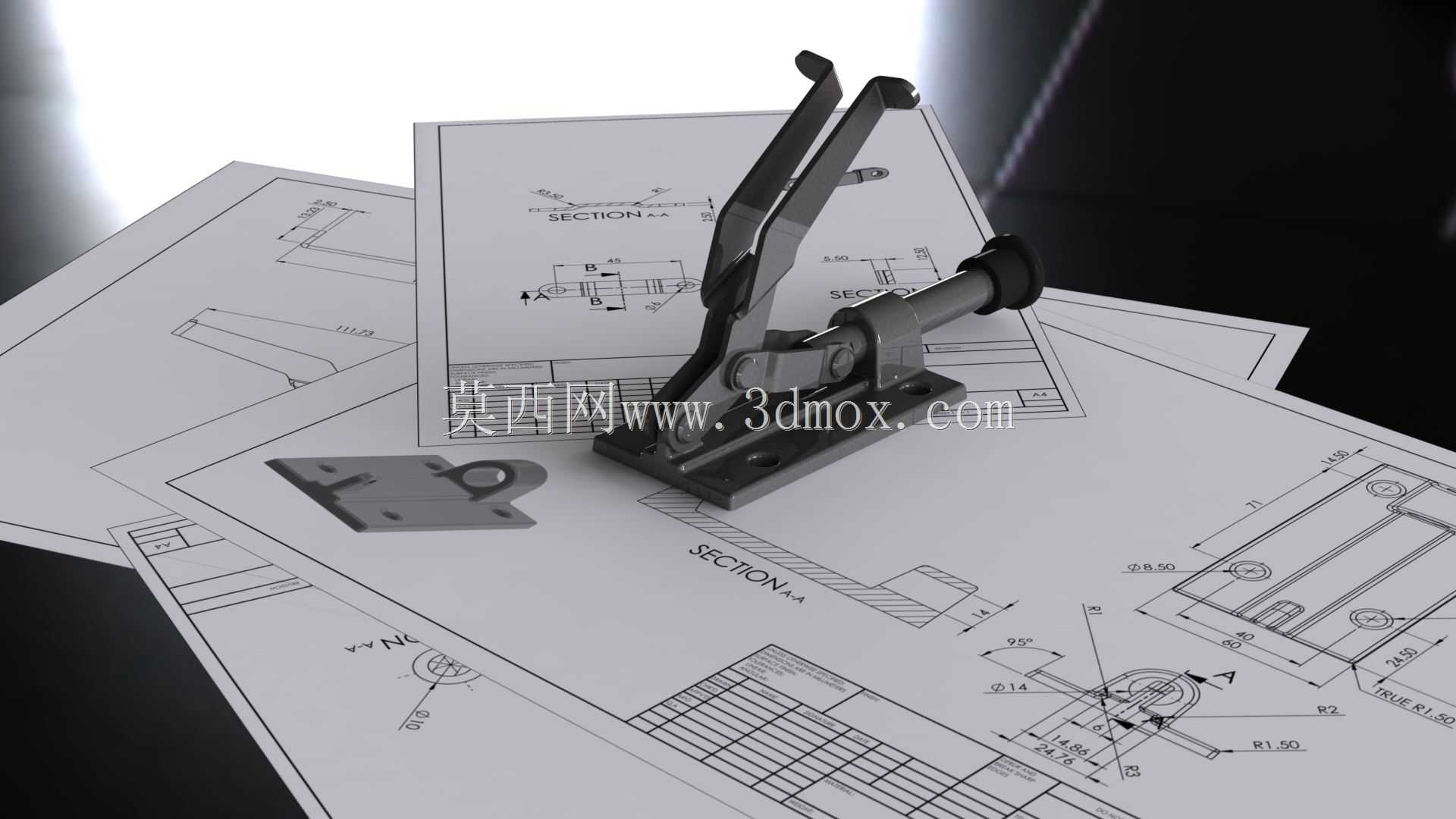

这款手动水平式快速夹紧装置，广泛应用于各类工装治具、非标设备工位、焊接工装、装配流水线定位场景中，在小批量零件加工、木制品拼接、钣金件定位、电子组件压合等工序里承担快速压紧与松脱的功能，相比传统螺栓压紧方式，单次操作的压紧与释放动作可在一秒内完成，能大幅降低工位辅助操作时长，提升批量作业的流转效率。从结构设计逻辑来看，该夹具采用了经典的肘节过死点锁止原理，当操作手柄下压至水平锁止位置时，内部连杆机构越过力学死点，此时即便压紧端受到工件方向的反向反作用力，机构也不会自行松脱，锁止状态的保持完全依靠机械结构自锁，无需额外施加持续的操作力，操作人员仅需完成手柄的扳动动作即可实现稳定压紧。整体结构分为安装底座、连杆传动组、操作手柄、压头组件四个核心部分，安装底座预留了两个沉头安装孔，可直接通过内六角螺栓固定在工装基板或工作台面上，安装孔的间距经过标准化设计，适配市面上多数通用快速夹钳的安装孔位，替换旧有损坏夹具时无需重新打孔定位，降低工装改造成本。压头端部采用了可调式螺杆设计，螺杆表面加工有细牙螺纹，可根据被压紧工件的实际厚度旋转调整压头伸出长度，调整范围覆盖0到20毫米的常见工件厚度差，螺杆末端套有尼龙防滑帽，既可以增大与工件表面的接触摩擦力，避免压紧过程中工件移位，也能防止金属压头直接接触工件表面造成压痕、划伤，适配表面质量要求较高的有色金属件、喷塑件、木质件的装夹需求。操作手柄的外形做了贴合人手握持的弧度折弯处理，表面无尖锐棱角，操作人员扳动手柄时受力均匀，长时间重复操作也不易产生手部疲劳，手柄抬起时的最大开启角度为95度，足够的开启空间可以方便工件的取放，不会出现压头遮挡工件装拆路径的问题。从安装边界来看，夹具锁止状态下的整体高度为62毫米，底座长度为90毫米，宽度为32毫米，压头中心距离底座安装面的垂直高度可通过调节螺杆在35毫米到55毫米之间调整，水平方向压头伸出底座前端的最大距离为42毫米，在设计配套工装时，可根据这些尺寸参数预留足够的操作空间与工件避让空间，避免出现机构运动干涉。该夹具的压紧力在常规手动操作下可达到25公斤力，足以应对绝大多数轻型工件的装夹定位需求，所有铰接位置都采用了铆接销轴连接，销轴与连杆孔之间为间隙配合，转动灵活无卡滞，长期使用后也不会出现明显的旷量，整体结构没有易损的弹性元件，使用寿命远高于采用弹簧复位的压紧结构，日常维护仅需定期在铰接点滴注少量润滑油即可，无需复杂的保养流程。在实际产线应用中，这类夹具常成对或成组使用，针对异形工件可通过调整各个夹具的安装位置与压头高度，实现多点位同步压紧，保证工件装夹的稳定性，避免加工或装配过程中工件出现翘曲、移位问题。
