机加工用快速夹紧工装夹具结构

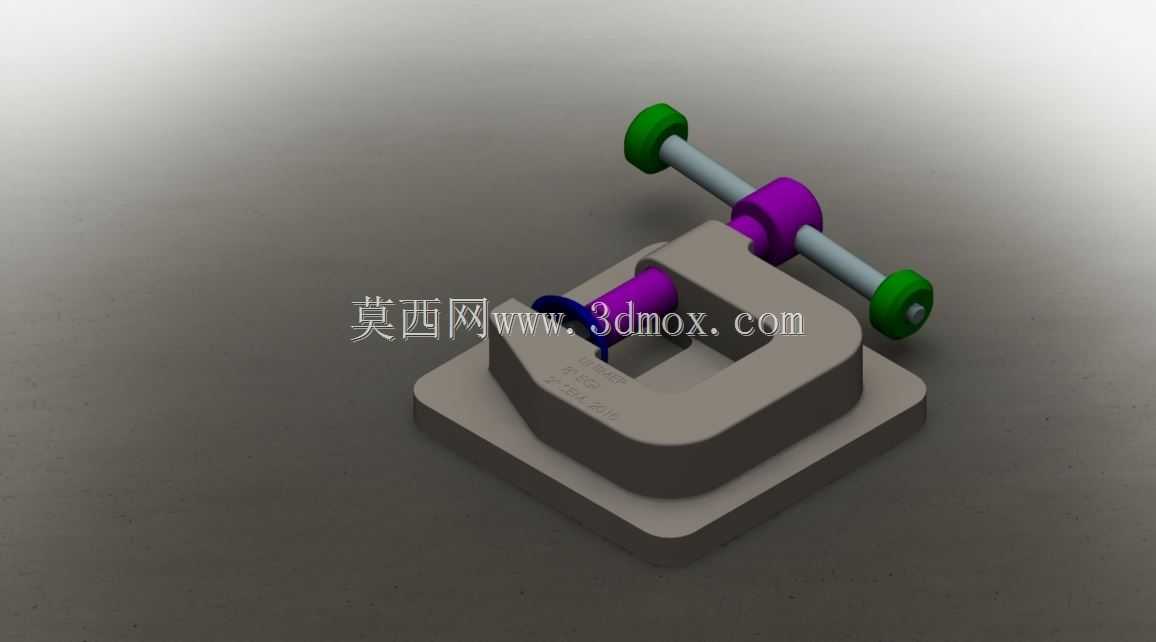

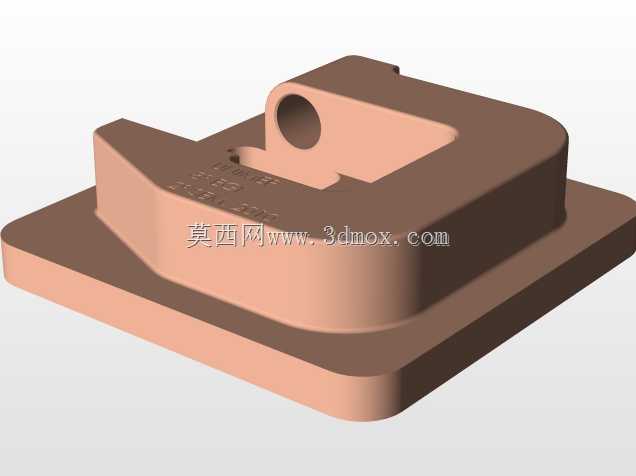

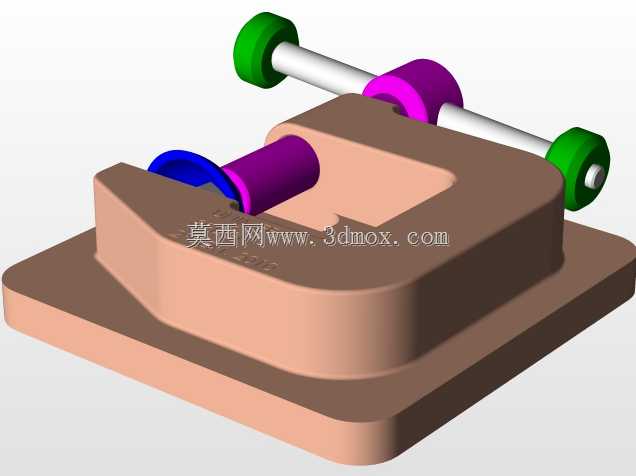

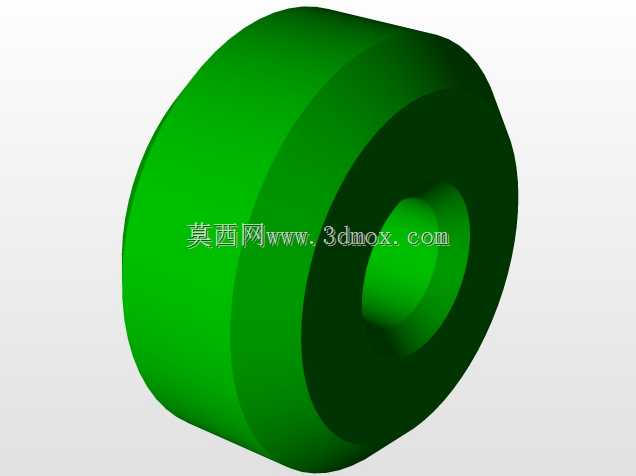

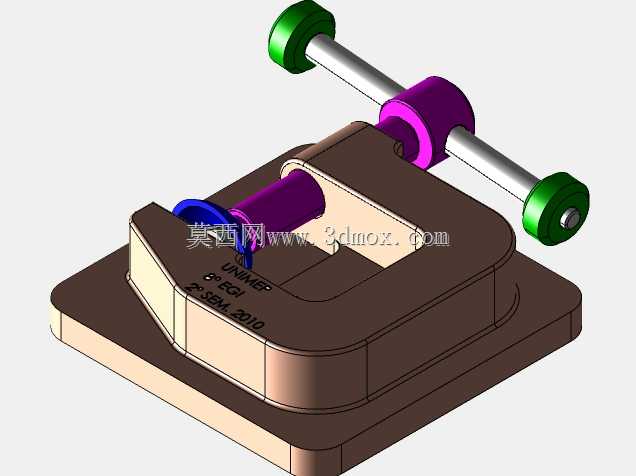

这款夹紧工装主要面向小型零件的机加工工序装夹需求，适配普通铣床、小型加工中心以及台式钻床的工作台安装场景，可用于板类、小型异型块类零件的侧面压紧固定，避免加工过程中零件受切削力作用产生位移或振颤。从结构设计来看，整体采用C型钳体搭配水平压杆的布局，底部设置一体化方形安装底座，底座平面预留了与机床工作台T型槽匹配的安装孔位，安装时可通过T型螺栓直接固定在工作台台面上，安装边界贴合常规小型机床的工作台装夹范围，不会占用过多工作台面空间，可同时排布多套同类型工装完成多零件同步装夹，提升小批量零件的加工效率。压杆部分采用两端带限位握柄的光轴结构，配合紫色的滑动锁紧套实现夹紧行程的快速调整，作业时可先推动压杆快速靠近待夹紧零件表面，再通过锁紧套的偏心结构完成最终压紧，相比传统螺旋式虎钳，大幅缩短了装夹空行程的操作时间，尤其适合频繁更换待加工零件的小批量生产场景。钳体的C型开口尺寸经过优化，可容纳最大厚度50mm以内的零件装夹，开口深度满足小型零件的侧面避让需求，加工时刀具不会与钳体结构发生干涉。钳体与底座采用一体化成型结构，整体刚性经过受力校核，在承受常规铣削、钻削的轴向与径向切削力时，钳体变形量控制在0.02mm以内，可保证零件装夹的重复定位精度。压杆与锁紧套的配合面做了耐磨处理，长期反复装夹使用后不会出现明显的间隙松动，维护时仅需定期在滑动配合面涂抹润滑脂即可，无需复杂的拆解保养。在实际生产场景中，这类工装还可适配线切割、平面磨床的零件装夹需求，针对不同厚度的零件，仅需调整压杆的伸出长度即可完成适配，无需更换不同规格的夹紧块，通用性较强。设计时特意将压杆的操作端设置在钳体的侧上方，操作人员在机床正面即可完成装夹与松卸操作，无需探身到工作台内侧，操作动线符合人机工程要求，可降低长时间重复装夹作业的操作疲劳。钳体的边角位置都做了R角过渡处理，避免安装和操作过程中尖锐边角划伤操作人员，也减少了零件吊装放置时与工装发生磕碰导致的零件外观损伤。
