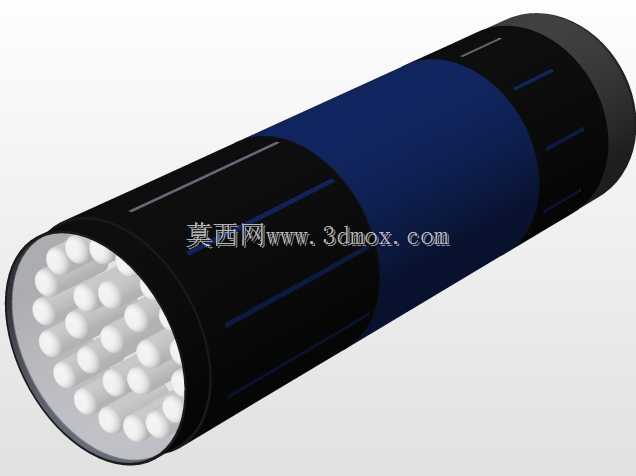

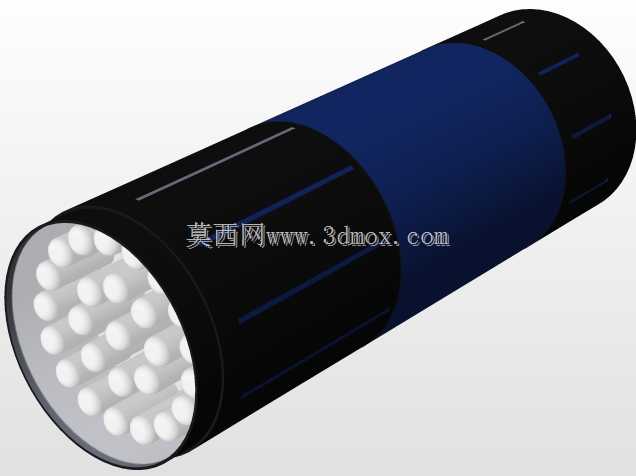

便携直筒式手持照明手电结构设计

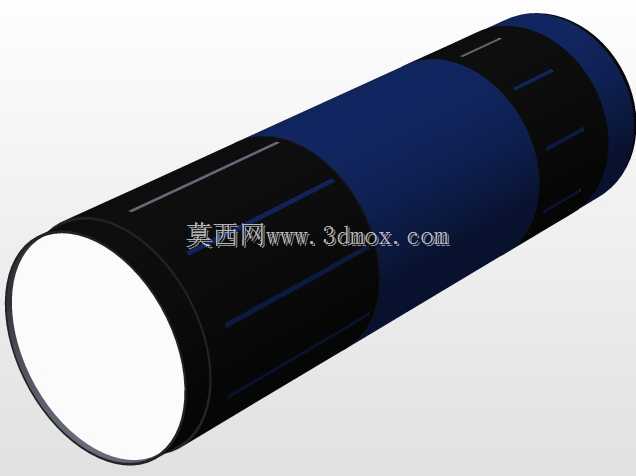

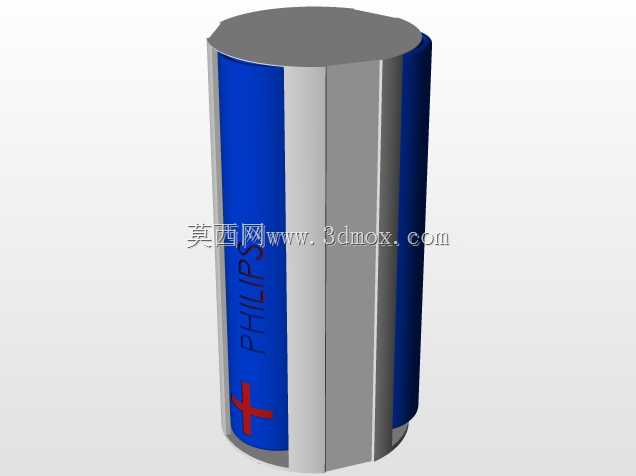

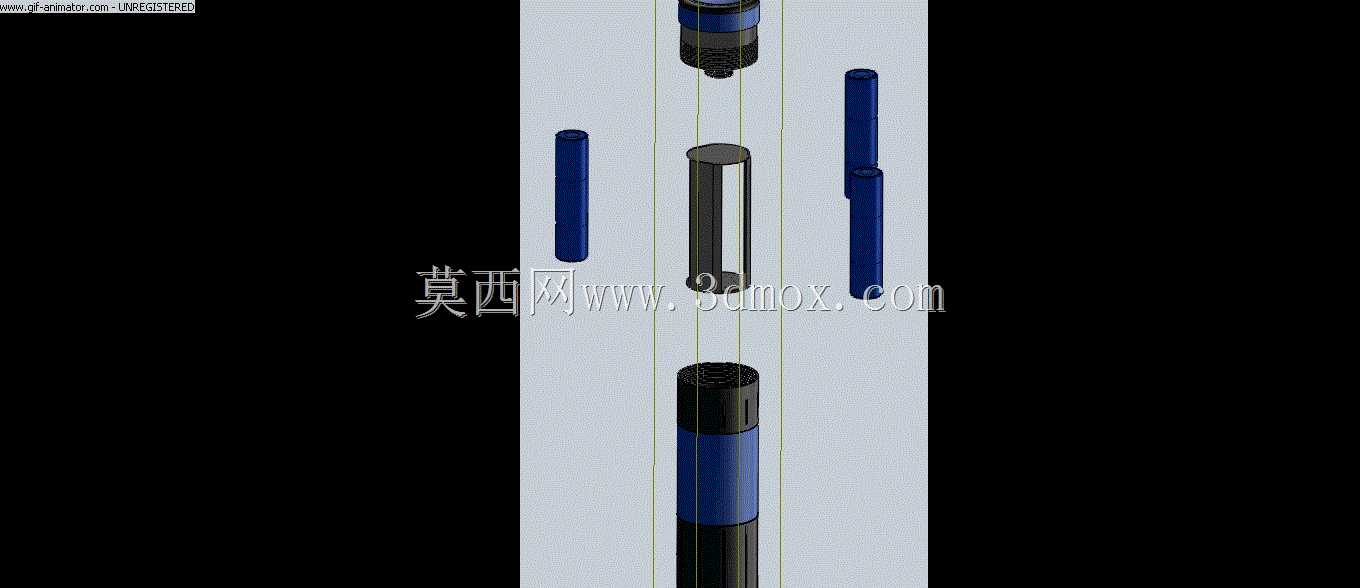

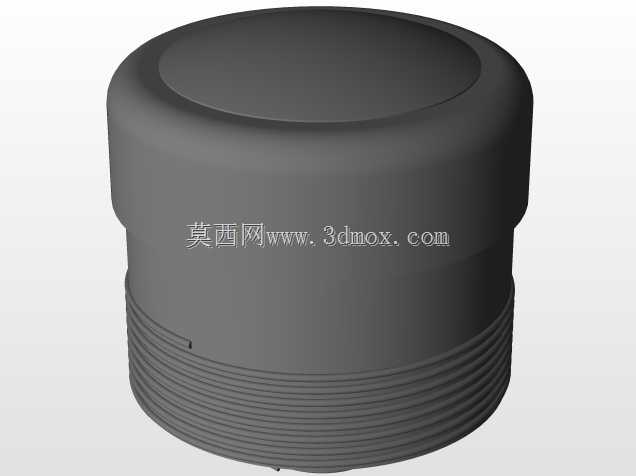

这款直筒式手持照明设备的结构设计，首先围绕日常巡检、户外作业、应急抢修这类高频使用场景展开，在做三维结构排布时，优先考虑单手握持的操作便利性，筒身整体采用等径直筒构型，握持段做了细微的滚花防滑结构处理，避免戴劳保手套操作时出现滑脱问题。从功能实现逻辑来看，头部的发光组件采用居中同轴排布，灯头与筒身的衔接处做了密封槽预留，可适配常规O型密封圈满足基础防水要求，应对雨天户外作业或者潮湿工况下的临时使用需求，尾部采用平端设计，既可以直立放置在工作台面作为临时固定照明，也能兼容尾部按动式开关的结构安装，开关按键的凸起高度控制在1.5mm以内，避免放在工具包内被其他物件误触点亮消耗电量。设计过程中对筒身内部的空间做了最大化利用，电池仓的尺寸边界严格匹配常规圆柱形电芯的外形尺寸，仓壁预留0.2mm的装配间隙，方便电芯的取放，同时在电池仓与头部驱动板之间设置了绝缘隔离台阶，避免长期使用后线路磨损出现短路风险。筒身的壁厚经过受力校核，日常从1.2米高度跌落到水泥地面时，筒身不会出现凹陷变形导致内部电芯卡滞，灯头部位的透光镜片采用台阶压圈固定，相比胶粘固定的方式更方便后期维护更换镜片。在安装边界的考量上，整灯的外径控制在30mm以内，长度控制在120mm左右，可以轻松放入工装裤的侧袋或者工具腰包的侧兜，不会占用过多工具携带空间，筒身侧面没有额外的凸起结构，取放时不会勾挂衣物或者工具包内衬。考虑到不同使用场景的需求，结构上预留了挂绳孔的安装位置，可搭配手腕挂绳使用，在高空作业时防止设备脱手坠落，灯头的出光角度做了收敛设计，兼顾近距离大范围照明和中距离的集中照射需求，不需要额外加装调焦结构就可以满足多数作业场景的照明要求，整体结构没有多余的复杂零件，拆解维护只需要借助常规的一字螺丝刀就可以完成，降低了后期的维护成本。
