车床主轴轴向定位挡块结构设计

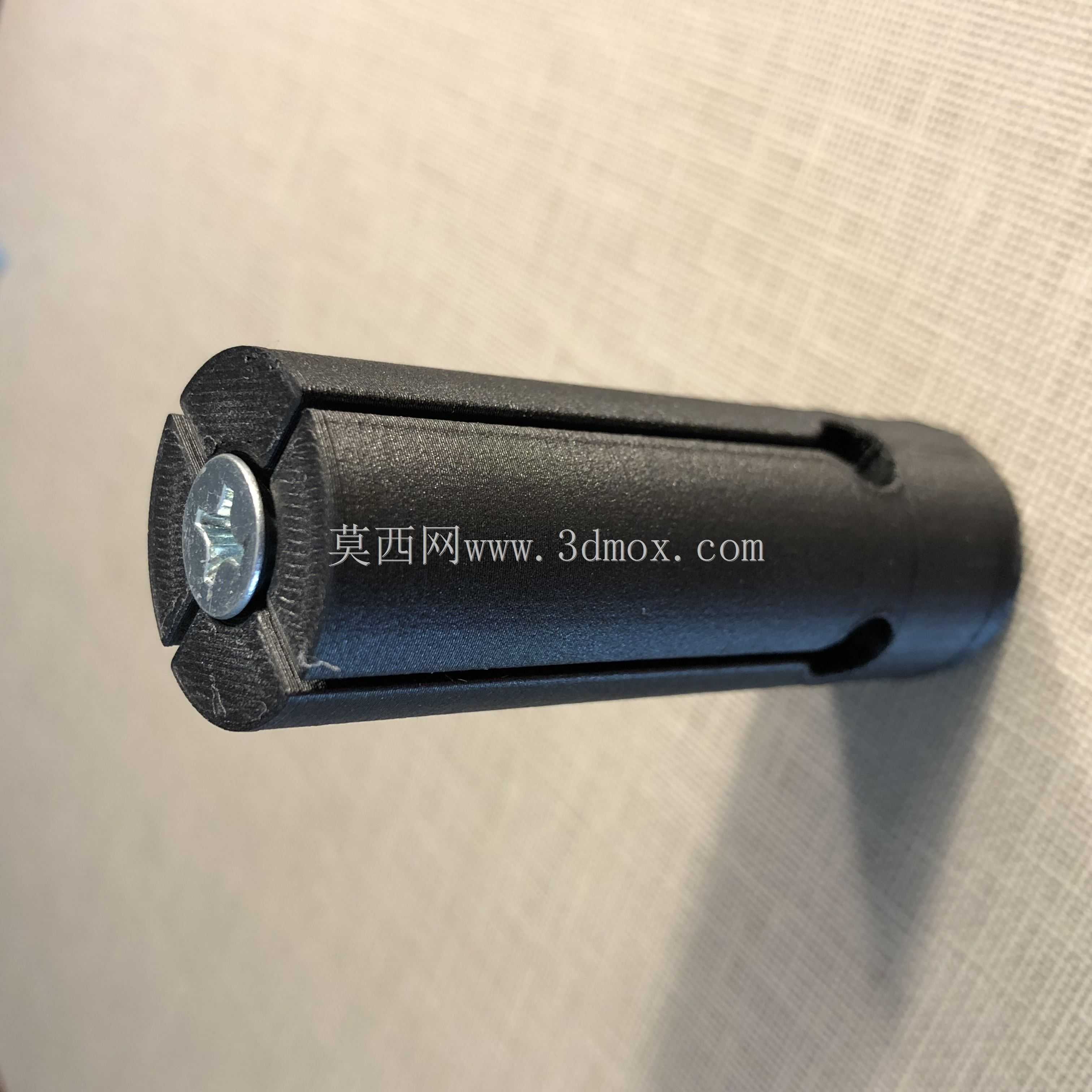

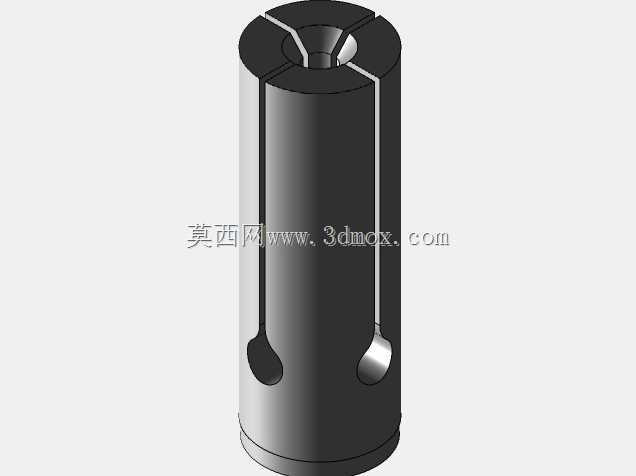

在普通车床进行长轴类零件批量车削作业时，工件轴向定位的一致性直接决定单件加工的辅助时长与成批次零件的尺寸合格率，传统操作中多采用尾座顶尖配合划线找正的方式确定工件轴向位置，每次装夹都需要反复核对尺寸、调整尾座行程，遇到同规格长料连续加工的工况，反复找正的辅助时间甚至会超过纯切削时长，大幅拉低设备实际稼动率。这款主轴挡块正是针对这类批量加工痛点设计的轴向定位工装，整体采用开缝胀套式结构，主体为带轴向通槽的圆柱套体，前端设置十字开槽的胀紧夹持段，通过端面的锁紧螺钉实现胀套与车床主轴内孔的无间隙配合，安装时无需对主轴原有结构做任何改造，直接将挡块整体塞入主轴通孔内，调整到对应加工所需的轴向位置后拧紧端面螺钉，开槽段受螺钉拉力产生径向形变，即可牢牢贴合主轴内壁完成固定，不会在加工过程中受工件轴向顶推出现位移。从结构设计逻辑来看，挡块的外圆尺寸完全匹配对应型号车床的主轴通孔内径公差，开槽的宽度与深度经过反复校核，既保证锁紧时有足够的径向胀紧力，又不会因形变量过大导致套体出现疲劳开裂，端面与主轴轴线的垂直度严格控制在0.02mm以内，确保工件顶靠到挡块端面时，轴向定位基准不会出现偏斜。实际使用时，长棒料从主轴后端穿入后直接顶到挡块端面即可完成轴向定位，无需反复测量伸出长度，配合卡盘夹紧就能直接启动加工，同批次零件的轴向尺寸一致性可以稳定控制在0.05mm以内，完全满足常规轴类零件的加工公差要求。针对不同加工长度的需求，只需松开端面锁紧螺钉，沿主轴轴向移动挡块到目标位置后重新锁紧即可完成调整，整个调整过程不超过30秒，相比传统尾座定位的方式，批量加工长轴类零件时的单件辅助时间可以缩短70%以上。挡块的主体结构采用对称开槽设计，锁紧时受力均匀，长期使用不会出现单侧磨损导致的定位偏移，端面与工件接触的位置做了小倒角处理，避免送料时工件端面的毛刺刮伤挡块基准面，影响后续定位精度。对于小批量多品种的加工场景，这种无需拆卸主轴附件、调整灵活的定位挡块，还能兼容不同直径的长棒料加工，只要棒料直径不超过主轴通孔内径，都能通过该挡块实现快速轴向定位，不需要针对不同零件单独制作专属定位工装，大幅降低车间工装的制作与管理成本。在实际车削作业中，哪怕是进行端面车削、台阶车削这类对轴向尺寸要求较高的工序，该挡块的定位稳定性也完全可以满足工艺要求，不会因为切削过程中的轴向切削力导致挡块移位，从根源上避免了因定位失效导致的零件尺寸超差问题。
