桌面级小型数控教学车床结构设计

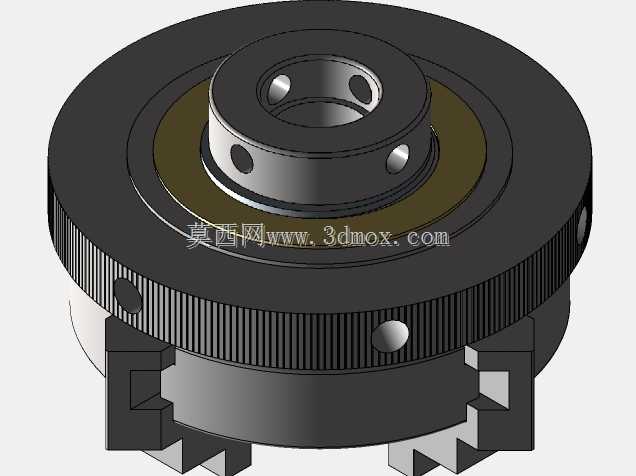

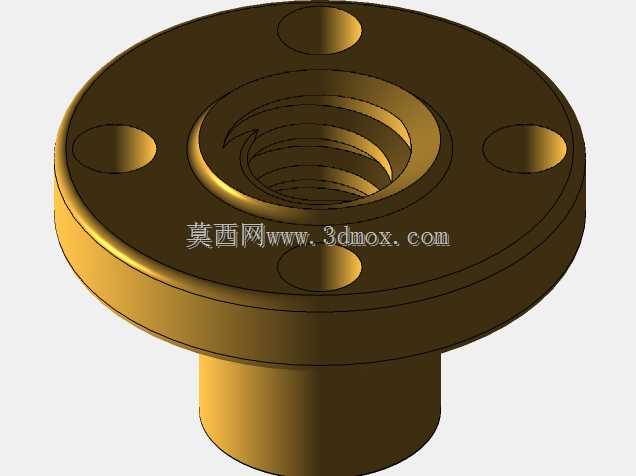

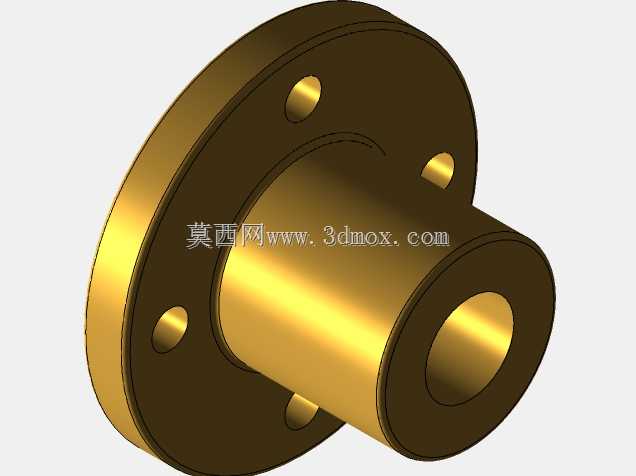

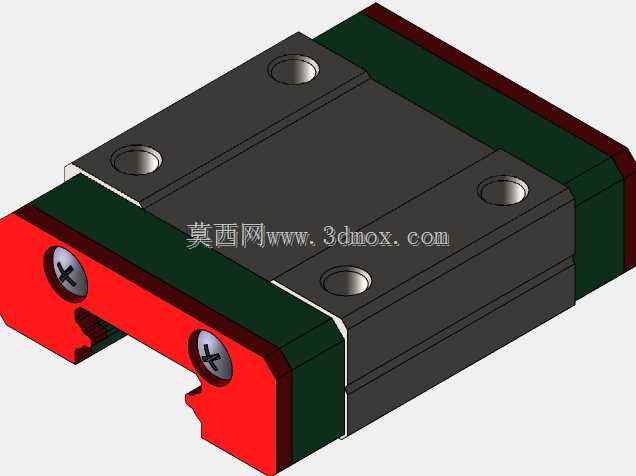

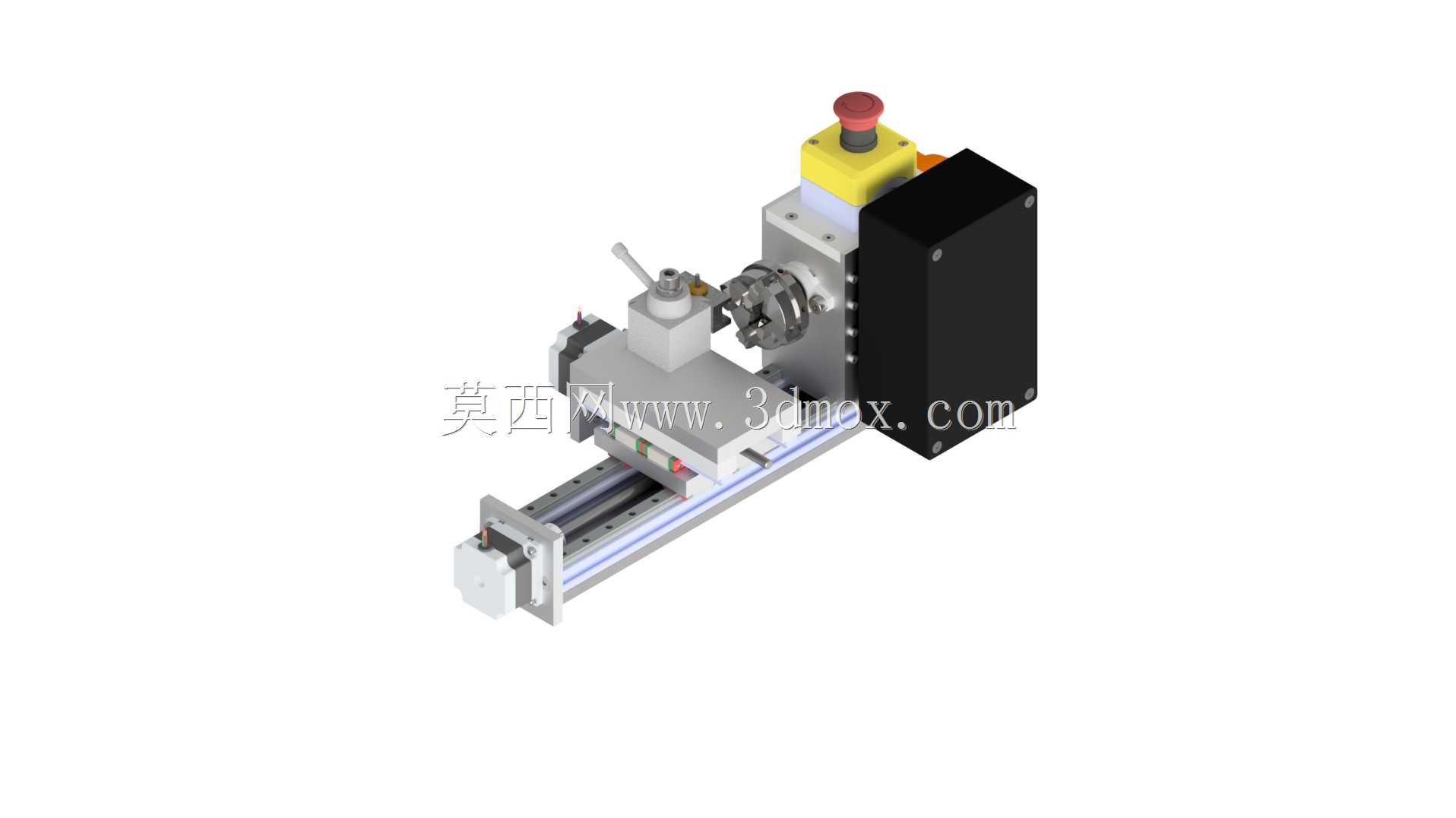

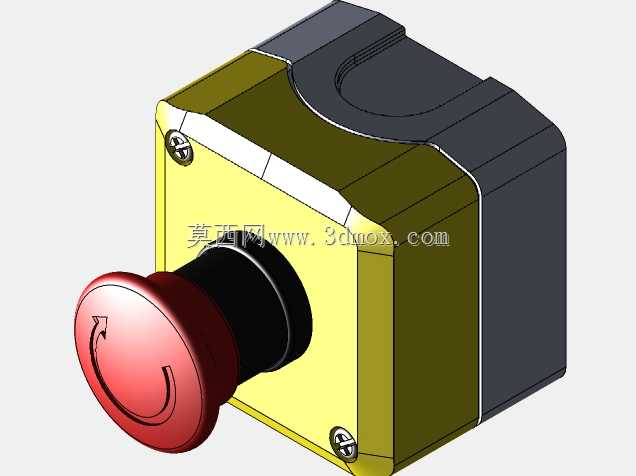

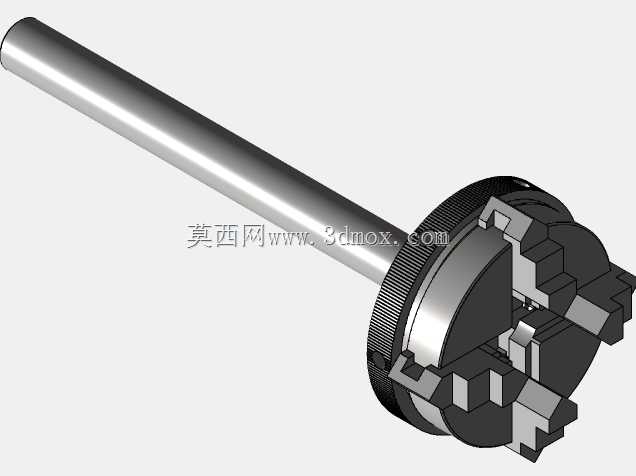

　　这款小型车床的结构设计完全围绕教学实训场景展开，区别于工业生产用的大行程车床，它的整体安装边界控制在桌面可容纳的范围内，不需要专门的设备地基，普通实训工作台即可完成安装固定，适配职业院校、创客空间的日常教学使用需求。从功能特性来看，它保留了数控车床的核心执行逻辑，主轴端配备三爪卡盘用于装夹棒料工件，横向与纵向进给轴采用线性导轨搭配丝杠传动的结构，可完成外圆车削、端面车削、简单螺纹加工等基础车削工序，能够满足金工实训阶段学员对车床加工逻辑、操作流程、基础编程的实操练习需求，避免直接操作工业机床带来的安全风险。设计思路上，将急停操作按钮布置在设备顶部最易触碰的位置，操作侧的刀架调节手柄、进给控制部件都做了圆角防护处理，

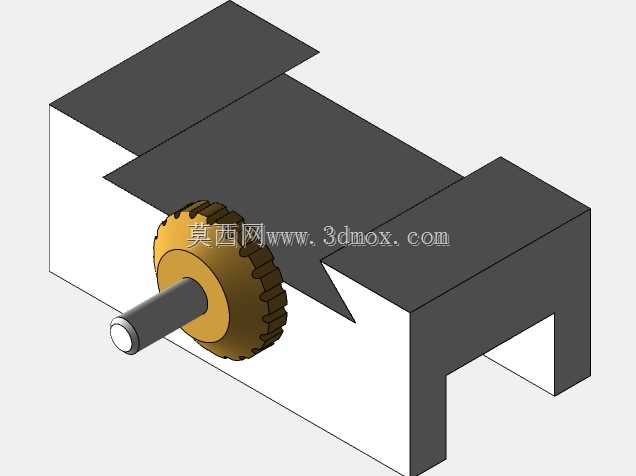

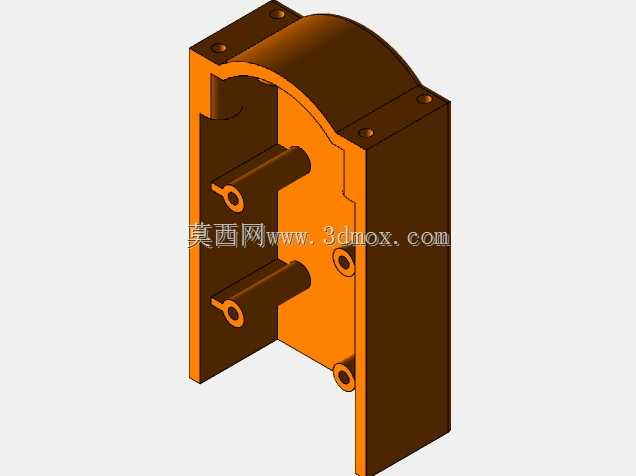

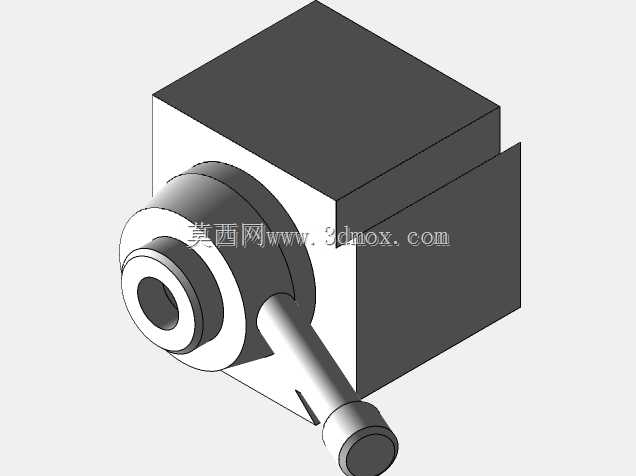

　　电控箱体独立布置在床身侧方，既方便线路排布与后期检修，也能将强电部分与机械操作区做物理隔离，降低实训过程中的触电、机械伤害风险。床身采用一体式铸造结构保证基础刚性，进给导轨的安装基面做了铣平加工处理，保证导轨安装的直线度公差控制在合理范围内，避免小尺寸设备因刚性不足出现加工振刀的问题。主轴箱部分做了密封处理，防止车削过程中的切屑、切削液溅入传动部件，尾座部分可沿床身导轨滑动锁紧，适配不同长度工件的顶紧装夹需求，可加工的棒料直径、轴向行程都做了适配教学场景的限定，既满足基础加工练习的尺寸需求，也控制了设备整体的外形尺寸与重量，方便实训场地内的搬运与位置调整。刀架采用手动换刀的简易结构，降低设备的复杂程度，方便学员理解车床刀架的装刀、对刀逻辑，不需要复杂的自动换刀机构即可完成实训教学的全部基础操作，整体结构的外露部件都做了安全防护设计，运动部件的行程两端都设置了硬限位块，防止进给超程造成设备损坏。
