车床尾座套筒支撑组件结构设计

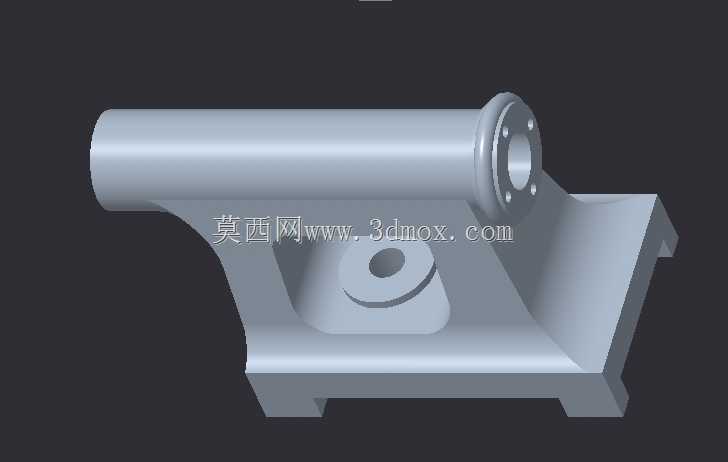

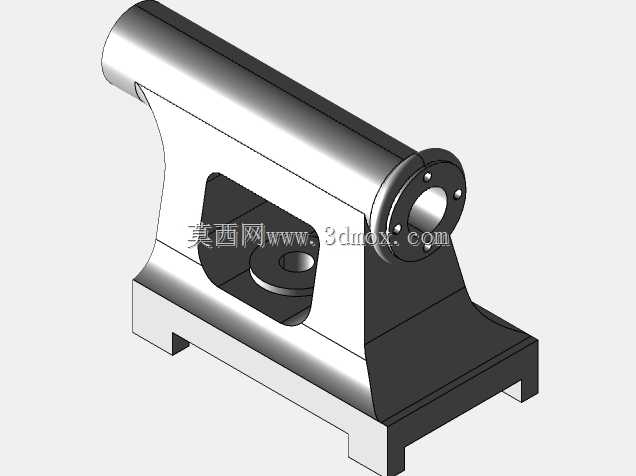

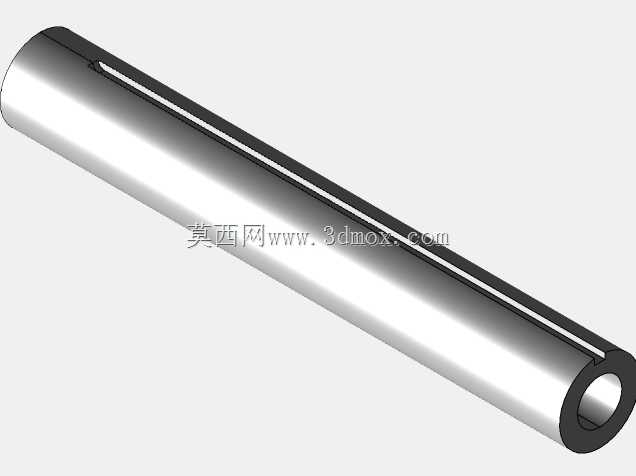

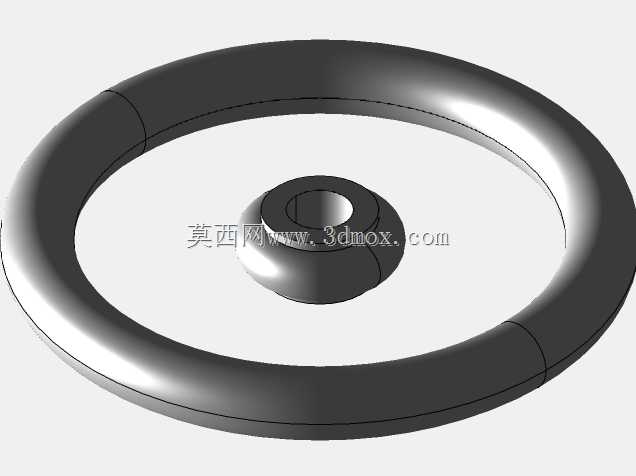

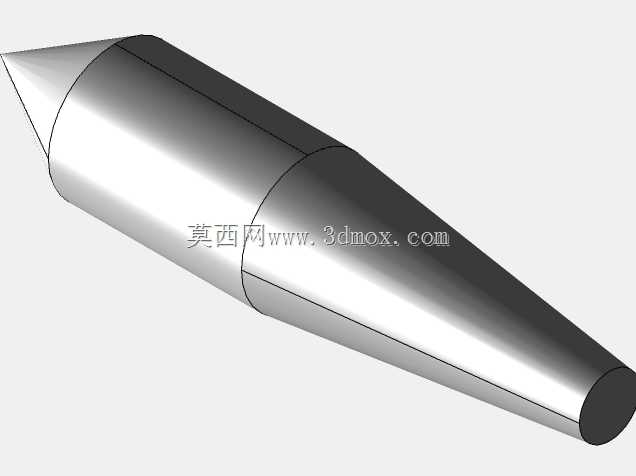

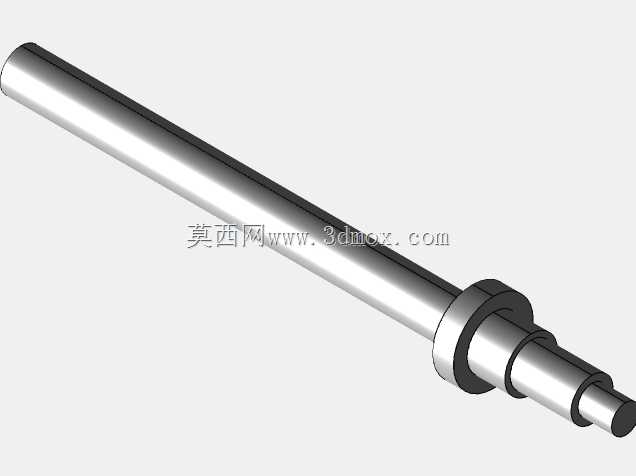

　　在普通卧式车床的切削加工场景中，尾座部件承担着长轴类零件顶持、钻头铰刀等孔加工刀具装夹定位的核心作用，本次呈现的尾杆零件是尾座总成中实现套筒滑移导向、顶持力传导的关键承载构件。从实际加工工况来看，该零件需要在尾座沿床身导轨滑移定位后，承受顶尖传递的轴向切削反力，同时为套筒的轴向进给提供精准的导向基准，避免长轴加工时出现工件颤振、孔加工偏斜的问题。设计过程中首先考量了安装边界的适配性，底部的支撑座结构完全匹配现有卧式车床尾座本体的安装基面，两侧的定位凸台与尾座壳体的安装槽间隙控制在0.02mm以内，保证装配后不会出现横向窜动；上部的筒状导向结构内径与尾座套筒的外径采用H7/h6的间隙配合，既保证套筒进给时的顺畅无卡滞，

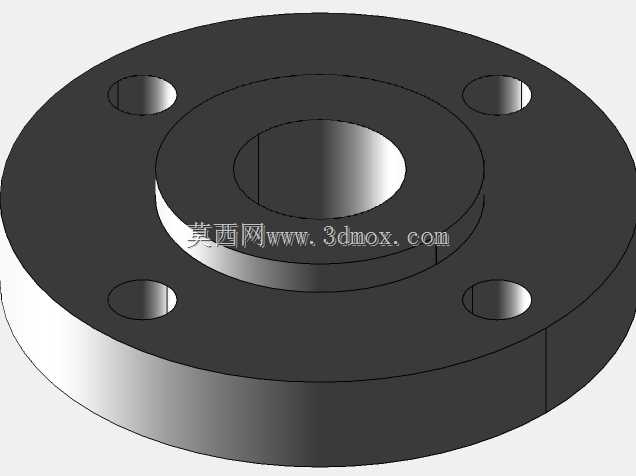

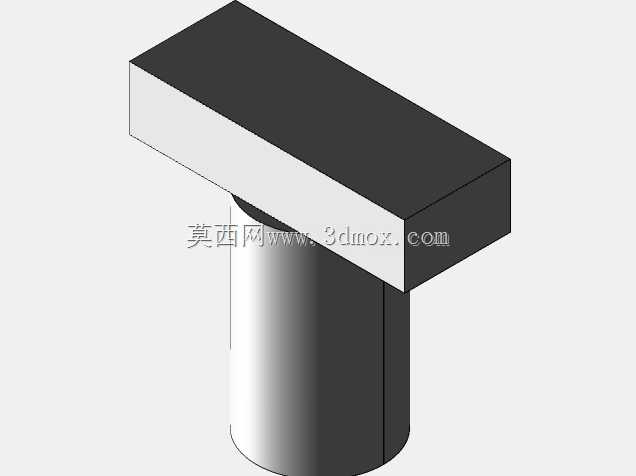

　　又能将径向跳动量控制在0.01mm范围内，满足精加工时的同轴度要求。筒身端部的法兰结构设置了均匀分布的连接螺孔，用于安装防尘端盖与密封组件，阻挡切削过程中产生的铁屑、切削液进入导向腔内部，避免配合面出现磨粒磨损，延长部件的维护周期。下部支撑座上设置的铰接孔用于连接尾座套筒的锁紧机构，当尾座套筒进给至指定位置后，锁紧机构可通过该铰接点传递锁紧力，将套筒牢牢固定在当前位置，承受重切削时的轴向载荷，不会出现进给位移。从结构受力角度优化了筋板布局，在筒身与底部支撑座的连接位置设置了渐变厚度的加强筋，既避免应力集中导致的部件变形，又尽可能控制构件的整体重量，减少尾座滑移时的操作阻力。该零件的所有安装孔位、

　　配合面尺寸均兼容现有普通卧式车床的尾座安装尺寸体系，可直接作为替换备件使用，也可作为同规格车床改型设计时的尾座部件参考结构，适配外圆车削、端面车削、钻孔、铰孔、攻丝等多种车床加工工序的使用需求，在保证结构强度的前提下，尽可能简化了加工工艺，支撑座的底面与导向筒的内孔可通过一次装夹完成精加工，减少装夹误差对装配精度的影响。
