柴油机用连杆结构三维建模作品

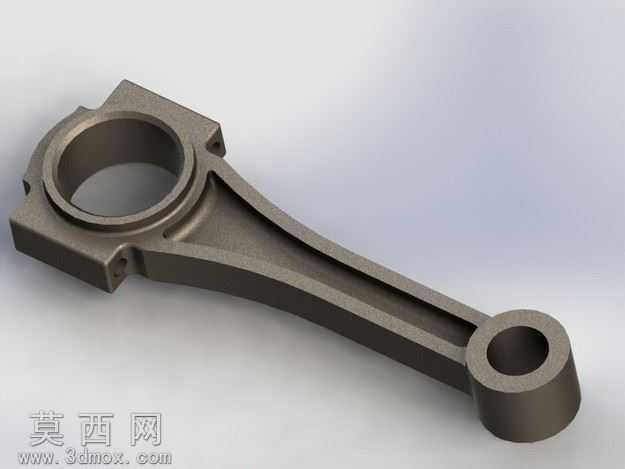

本作品为柴油机配套连杆的三维参数化建模成果，建模阶段围绕连杆实际工况下的受力特性展开结构设计，首先通过草图绘制确定连杆大小头的中心距参数，大头端适配曲轴安装的环形孔径按照标准配合尺寸设定，小头端适配活塞销的孔径同步完成尺寸校准，杆身部分采用工字形截面设计，在保证整体结构强度的前提下有效降低零件自重，减少往复运动过程中的惯性载荷。建模过程中对连杆大小头与杆身的过渡区域做了平滑圆角处理，避免应力集中问题，大头端的分体式连接结构、螺栓安装位的凸台特征都按照实际加工工艺要求完成细节刻画，所有倒角、拔模斜度都符合金属锻造成型的工艺规范。材质渲染阶段采用合金钢材质表现，还原了锻钢零件经表面处理后的哑光金属质感，对大头端的配合面、小头端的衬套安装位做了细微的材质区分，通过光影渲染突出连杆的结构轮廓与曲面过渡效果，清晰展现杆身的加强筋结构、大小头的壁厚分布特征。整体建模过程严格遵循内燃机连杆的设计规范，各部分尺寸比例符合柴油机连杆的实际设计参数，装配基准面、安装定位特征都做了精准定义，可直接用于后续的虚拟装配、运动仿真以及有限元受力分析，能够直观展现曲柄连杆机构中连杆的传动结构特点，还原连杆在活塞与曲轴之间传递动力、将活塞往复直线运动转换为曲轴旋转运动的核心功能结构，模型的细节精度满足机械设计教学、结构原理展示以及零部件优化设计的使用需求。
