液压回转驱动转子结构三维模型

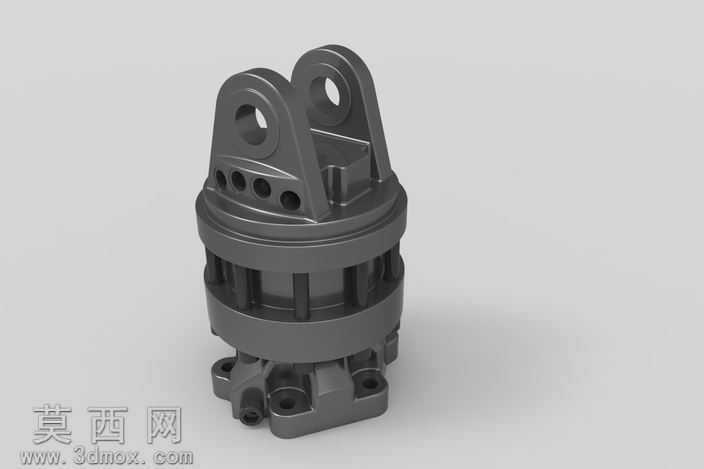

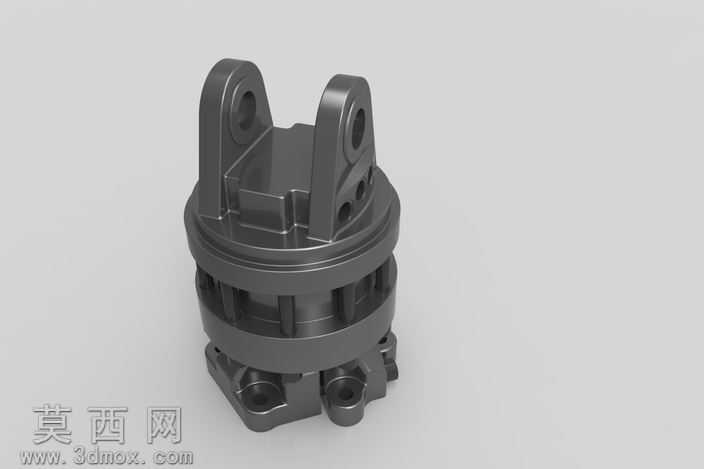

本模型为液压回转驱动核心转子部件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械加工工艺合理性原则，对每一处结构特征的尺寸公差、装配间隙都做了对应预留，确保模型可直接对接后续工程出图、生产加工环节。模型整体采用自上而下的装配建模思路，先确定转子的核心回转轴线基准，再依次构建上部铰接耳座、中部密封腔体、下部连接基座三大主体结构，上部双铰接耳座做了等厚加强处理，铰接孔位置设置了同轴度约束，孔壁预留了轴承安装位的倒角结构，避免装配时出现干涉卡顿；中部环形腔体外侧设计了均匀分布的纵向加强筋，既提升了腔体的结构抗扭强度，又控制了整体重量，腔体上部的径向通孔做了沉孔处理，可适配油路接头的安装密封需求；下部基座设置了对称分布的安装固定孔，孔位做了锪平处理，保证安装时接触面贴合紧密。材质渲染阶段，主体部件采用哑光黑色工程塑料搭配金属质感的局部细节表现，还原了该类转子部件实际生产中常用的铸钢件喷塑表面效果，铰接孔内壁、安装孔位做了金属光泽的差异化处理，清晰区分不同功能区域的材质特性。模型所有结构特征均做了可编辑参数化设置，可根据实际使用场景的扭矩需求、安装尺寸调整各部分的壁厚、孔径、筋位厚度，适配不同规格的回转驱动设备使用，结构设计充分考虑了实际工况下的受力分布，耳座根部、腔体与基座衔接位置都做了圆角过渡处理，避免应力集中导致的部件损坏，整体结构紧凑，装配逻辑清晰，完整还原了液压回转转子的真实结构形态与功能设计。
